Dodge RAM 1500 (2021) – skrzynka bezpieczników i przekaźników
Schemat skrzynek bezpieczników i przekaźników – Dodge RAM 1500
Dotyczy pojazdów nowych w latach:
2021.

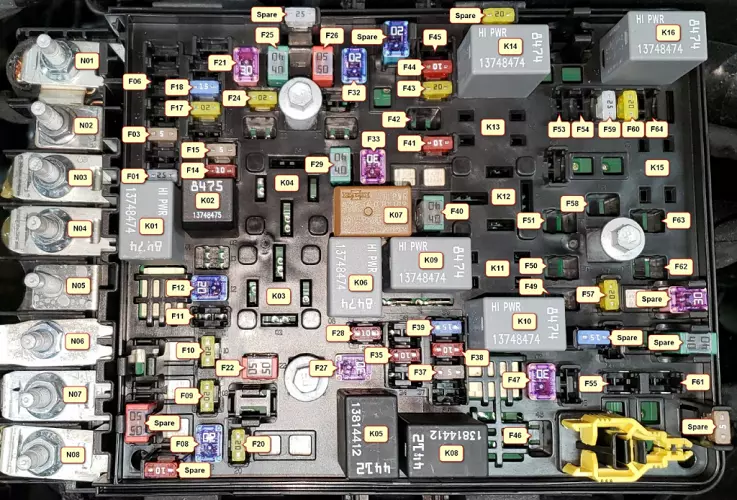

CENTRUM DYSTRYBUCJI ENERGII
Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe, mikrobezpieczniki, przekaźniki i wyłączniki. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie, co odpowiada poniższej tabeli.
Wgłębienie | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
* Jeśli jest na wyposażeniu | |||
F01 | – | 25 A Wyczyść | Silnik pompy paliwa |
F02 | – | – | Zapasowy |
F03 | – | 5 A Tan | Agregat silnikowo-prądnicowy eTorque (MGU) – jeśli jest na wyposażeniu |
F04 | – | – | Zapasowy |
F05 | – | – | Zapasowy |
F06 | – | 10 A czerwony | Zapasowy |
F07 | – | – | Zapasowy |
F08 | 20 A niebieski | – | Lampa cofania przyczepy holowniczej |
F09 | – | 20 A żółty | Lampka stop i kierunkowskaz przyczepy w lewo |
F10 | – | 20 A żółty | Lampka stop i kierunkowskaz przyczepy w prawo |
F11 | – | 15 A niebieski | ŚWIATŁA IDENTYFIKACYJNE/OBRYSOWE * |
F12 | 20 A niebieski | – | Lampa do holowania przyczepy |
F13 | – | – | Zapasowy |
F14 | – | 10 A czerwony | Sprzęgło klimatyzacji |
F15 | – | 5 A Tan | Inteligentny czujnik akumulatora (IBS) |
F 16 | – | – | SPD * |
F17 | – | 20 A żółty | Zawieszenie pneumatyczne |
F18 | – | 15 A niebieski | AGS / Zawór chłodzenia tylnej osi / Aktywna zapora powietrza |
F19 | – | – | Zapasowy |
F20 | – | 20 A żółty | Regulowane pedały |
F21 | 30 Amp Różowy | – | Krok boczny mocy |
F22 | 50 A czerwony | – | Moduł powietrzny |
F23 | – | – | Zapasowy |
F24 | – | 20 A żółty | Moduł kontroli skrzyni biegów (TCM), moduł Shift by Wire (SBW) |
F25 | 40 A zielony | – | MOD CBC 4 Światła zewnętrzne 2 |
F26 | 50 A czerwony | – | Moduł ESP |
F27 | 30 Amp Różowy | – | Przednia wycieraczka |
F28 | – | 10 A czerwony | PCM/ECM |
F29 | 40 A zielony | – | Moduł elektronicznego programu stabilności (ESP) |
F30 | – | – | Zapasowy |
F31 | – | – | Zapasowy |
F32 | 20 A niebieski | – | Elektroniczny moduł sterujący (ECM) / moduł sterujący układu napędowego (PCM) |
F33 | 30 Amp Różowy | – | Pompa próżniowa hamulca |
F34 | – | – | Zapasowy |
F35 | – | 10 A czerwony | Elektroniczny moduł sterujący (ECM) / Moduł sterujący układu napędowego (PCM) / Moduł zasilacza eTorque (PPU) / Moduł generatora silnika (MGU) / Budzenie / Elektryczne wspomaganie kierownicy / Moduł aktywnej masy dostrojonej (ATMM) / ESP |
F36 | – | – | Zapasowy |
F37 | – | 5 A Tan | Wyjście przełącznika Run/Start (R/S) do wewnętrznego centrum dystrybucji zasilania (IPDC) |
F38 | – | 10 A czerwony | Moduł sterownika układu napędowego (DTCM) / aktywny zawór temperatury chłodzenia |
F39 | – | 15 A niebieski | Moduł aktywnej masy dostrojonej (ATMM) |
F40 | 40 A zielony | – | Rozrusznik |
F41 | – | 10 A czerwony | Kamery na podczerwień (IRCAM) Grzejniki |
F42 | 20 A niebieski | – | PRZEŁĄCZNIK POMOCNICZY #5 * |
F43 | – | 20 A żółty | Jednostka generatora silnika (MGU) Pompa płynu chłodzącego |
F44 | – | 10 A czerwony | Kamera do przyczepy |
F45 | – | 10 A czerwony | SPD * |
F46 | 30 Amp Różowy | – | Podgrzewacz paliwa |
F47 | 30 Amp Różowy | – | Tylny odszraniacz |
F48 | – | – | Zapasowy |
F49 | 30 Amp Różowy | – | Sterowanie grzałką (tylko Diesel) |
F50 | 20 A niebieski | – | PRZEŁĄCZNIK POMOCNICZY #6 * |
F51 | 25 A biały | – | SILNIK POMPY PALIWA #1 * |
F52 | – | – | Zapasowy |
F53 | – | 10 A czerwony | Pompa zasilająca / oczyszczająca * |
F54 | – | 15 A niebieski | PCM |
F55 | – | 15 A niebieski | Prawy reflektor HID |
F56 | – | – | Zapasowy |
F57 | – | 20 A żółty | Klakson |
F58 | 25 A biały | – | SILNIK POMPY PALIWA #2 * |
F59 | – | 25 A Wyczyść | Wtryskiwacze / Cewka zapłonowa IGN / Moduł świec żarowych |
F60 | – | 20 A żółty | Elektroniczny moduł sterujący (ECM) / Moduł sterujący układu napędowego (PCM) / Siłownik (ACT) Zawór krótkiego biegu |
F61 | – | 15 A niebieski | Lewy reflektor HID/zapasowy |
F62 | 60 Amp niebieski
40 A zielony |
– | Świeca żarowa (DSL) / pompa płynu chłodzącego LTR (TRX) |
F63 | 20 A niebieski | – | Czujnik NOx |
F64 | – | 10 A czerwony | Czujnik cząstek stałych (PM)* |
Bezpieczniki wysokoprądowe | |||||
Numer | Rodzaj | Ampery [A] | Kolor | Opis | |
N01 | BUS | BUS | Srebro | Kanał B+ BUS | |
N02 | Zapasowy | ||||
N03 | Wysoki prąd | 80 | Srebro | Zasilanie wewnętrznego centrum dystrybucji zasilania (IPDC) 1 | |
N04 | Wysoki prąd | 80 | Srebro | Zasilanie wewnętrznego centrum dystrybucji zasilania (IPDC) 2 | |
N05 | Wysoki prąd | 150 | Srebro | Pomocnicze Centrum Dystrybucji Zasilania (PDC) | |
N06 | Wysoki prąd | 300 | Srebro | Generator zasilacza (PPU) – eTorque | |
N07 | Wysoki prąd | 80 | Srebro | Elektryczne wspomaganie kierownicy (EPS) | |
N08 | Wysoki prąd | 100 | Srebro | Wentylator chłodnicy | |
Przekaźniki | |||||
Numer | Rodzaj | Kolor | Opis | ||
K01 | 8474 | SPST | Szary | Pompa paliwowa | |
K02 | 8475 | Mikro | D. Szary | Sprzęgło klimatyzatora | |
K03 | Zapasowy | ||||
K04 | Zapasowy | ||||
K05 | 4412 | SPST | D. Szary | Sterowanie wycieraczką przednią | |
K06 | 8474 | SPST | Szary | Rozrusznik nr 2 | |
K07 | 871E | SPNO | Dębnik | Pompa próżniowa hamulca | |
K08 | 4412 | SPST | D. Szary | Prędkość wycieraczek przednich | |
K09 | 8474 | SPST | Szary | Rozrusznik #1 | |
K10 | 8474 | SPST | Szary | Uruchom/Start #1 | |
K11 | Przełącznik pomocniczy nr 6 — jeśli jest na wyposażeniu | ||||
K12 | Pompa paliwa Street and Racing Technology (SRT) – jeśli jest na wyposażeniu | ||||
K13 | Przełącznik pomocniczy nr 5 — jeśli jest na wyposażeniu | ||||
K14 | 8474 | SPST | Szary | Uruchom tylko #1 | |
K15 | Selektywna redukcja katalityczna (SCR) #2 (Diesel) | ||||
K16 | 8474 | SPST | Szary | Automatyczne wyłączanie (ASD) |
WEWNĘTRZNE CENTRUM DYSTRYBUCJI ENERGII
Centrum dystrybucji zasilania znajduje się pod deską rozdzielczą po stronie kierowcy. To centrum zawiera bezpieczniki kasetowe, mikrobezpieczniki, przekaźniki i wyłączniki. Aby uzyskać dostęp, wykręć dwie śruby z dolnej części pokrywy panelu bezpieczników.
Wgłębienie | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
F01 | 30 Amp Różowy | – | Gniazdo holowania przyczepy |
F03 | – | 20 A żółty | Moduł podgrzewania fotela z przodu (przejście) |
F04 | – | – | Zapasowy |
F05 | – | 20 A żółty | Moduł wentylatora chłodzącego PPU |
F06 | – | – | Zapasowy |
F07 | 40 A zielony | – | Centralny sterownik nadwozia (CBC) Moduł 3 blokad zasilania |
F08 | – | – | Zapasowy |
F09 | – | – | Zapasowy |
F10 | 40 A zielony | – | Ogrzewanie, wentylacja i klimatyzacja (HVAC), Silnik dmuchawy |
F11 | – | 5 A Tan | Wyjście do pod maską Power Distribution Center (UPDC) Run Coil |
F12 | – | 25 A Wyczyść | Wzmacniacz Audio / Aktywna redukcja szumów / Falownik sinusoidalny (SW) |
F13 | – | 20 A żółty | Podgrzewacz siedzenia Przód (kierowca) |
F14 | – | 15 A niebieski | Podgrzewacz siedzenia Przód (Kierownica) |
F15 | – | – | Zapasowy |
F 16 | – | – | Zapasowy |
F17 | – | 20 A żółty | Lampa punktowa lewa |
F18 | 30 Amp Różowy | – | Osłona przeciwsłoneczna, silnik szyberdachu |
F19 | – | – | Zapasowy |
F20 | – | 20 A żółty | Moduł komfortowego siedzenia tylnego (CRSM) (podgrzewanie tylnego lewego) |
F21 | – | – | Zapasowy |
F22 | – | – | Zapasowy |
F23 | – | – | Zapasowy |
F24 | – | 15 A niebieski | Moduł piasty częstotliwości radiowej (RF) / moduł zapłonowy / moduł klastra |
F25 | 40 A zielony | – | Zintegrowany hamulec przyczepy |
F26 | – | 15 A niebieski | Moduł węzła kabiny/przedziału klastra (CCN) / moduł bezpieczeństwa cybernetycznego |
F27 | – | 5 A Tan | Moduł Cluster Cabin/Compartment Node (CCN) / Secure Gateway (SGW) |
F28 | – | 10 A czerwony | Moduł kontroli unieruchamiania pasażerów (ORC) |
F29 | – | 20 A żółty | Moduł komfortowego siedzenia tylnego (CRSM) (podgrzewanie tylnego lewego) |
F30 | 30 Amp Różowy | – | Moduł DTCM / Modyfikacja tylnej klapy |
F31 | 30 Amp Różowy | – | Centralny sterownik nadwozia (CBC) 1 moduł oświetlenia wnętrza |
F32 | – | 20 A żółty | Lampa punktowa prawa |
F33 | – | 10 A czerwony | Assy Overhead Console / Switch 911 / Switch Assist / Sunshade |
F34 | – | 15 A niebieski | Wentylowany silnik fotela przedniego i tylnego |
F35 | – | 10 A czerwony | Moduł falownika/silnik szyberdachu/podwójny silnik szyberdachu/tylko ładowanie USB |
F36 | 40 A zielony | – | Centralny sterownik nadwozia (CBC) 2, Światło zewnętrzne 1 |
F37 | – | – | Zapasowy |
F38 | – | – | Zapasowy |
F39 | – | – | Zapasowy |
F40 | 20 A niebieski | – | Kopułowy pojazd pościgowy |
F41 A&B | – | 15 A niebieski | Podparcie lędźwiowe i przejście SW / Moduł sterowania kolumny kierownicy / Moduł sterowania HVAC / Bank przełączników ICS / Górny zespół przełączników |
F42 | – | 10 A czerwony | Moduł przełącznika skrzyni rozdzielczej (TCSM) / SBW / elektryczny hamulec postojowy SW / moduł TPM naczepa / bramka modułu Can-C naczepa TPM / Przełącznik na konsoli (OHC) SW / E-Call / Przełącznik banku 3 / Wentylacja lewego i prawego siedzenia |
F43 | – | 10 A czerwony | Diagnostyka portów / Mod CD / Przednie i tylne USB |
F44 | – | 20 A żółty | Modyfikacja radia / DCSD / telematyki |
F45 | 30 Amp Różowy | – | Moduł multipleksera drzwi (po stronie kierowcy) |
F46 | 30 Amp Różowy | – | Moduł multipleksera drzwi (po stronie pasażera) |
F47 | – | – | Zapasowy |
F48A | – | 10 A czerwony | Lusterko wsteczne / Przełącznik okna pasażera / tylne USB / bezprzewodowa podkładka ładująca |
F49 | – | 15 A niebieski | Mod CVPM / SNSR Blind Spot / HDLP Adaptive Front Lighting Sensor (AFLS) |
F50A | – | 10 A czerwony | Moduł sterowania pakietem baterii |
F51 A&B | – | – | Zapasowy |
F52 | 20 A niebieski | – | Bezpośrednie zasilanie bateryjne |
F53 | – | 10 A czerwony | Pokrętło sterowania wstecznym sterowaniem przyczepy / pokrętło sterowania sterowaniem przyczepy |
F54A i F54B | – | 20 A żółty | Gniazdo centralne gniazda zasilania, Pozycja zasilania akumulatora
Gniazdo zasilania w środkowym siedzeniu, Zapłon w pozycji zasilania |
F55 | 25 A biały | – | Upfitter |
F56 | 30 Amp Różowy | – | Modowy interfejs sieciowy |
F57 | 20 A niebieski | – | Bezpośrednie zasilanie bateryjne |
F58 | 20 A niebieski | – | Bezpośrednie zasilanie bateryjne |
F60 | 50 A czerwony | – | Moduł falownika |
F61 | – | – | Zapasowy |
F62 | – | 10 A czerwony | Zintegrowane hamowanie przyczepy (ITBM) / Moduł klasy pasażerów / Moduł zawieszenia IAIR / Moduł temperatury w samochodzie z czujnikiem HVAC / Temperatura płynu chłodzącego z tyłu / System Parktronic (PTS) / Zintegrowany przekaźnik Ctrl Mod (IRCM) / HRLS / Moduł TPMS przyczepy |
F63 | – | – | Zapasowy |
F64 | – | – | Zapasowy |
F65 | – | 10 A czerwony | Moduł kontrolera urządzeń przytrzymujących pasażerów (ORC) |
F66 | – | 10 A czerwony | Uruchom – Zasilanie akcesoriów |
Wyłączniki automatyczne
Wgłębienie | Wyłącznik obwodu | Opis |
CB1 | 25 A | Szyba kierowcy, Tylne Szyby, Sufitowy przełącznik, Tylne odszranianie |
CB2 | 25 A | Fotel kierowcy / Modyfikacja pamięci fotela kierowcy |
CB3 | 25 A | Fotel pasażera / Pamięć fotela pasażera |
