Dodge RAM 1500, 2500, 3500 (2011-2013) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
30 kwietnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Dodge RAM 1500, 2500, 3500

Dotyczy pojazdów nowych w latach:

2011, 2012, 2013.

Schemat skrzynki bezpieczników w komorze silnika

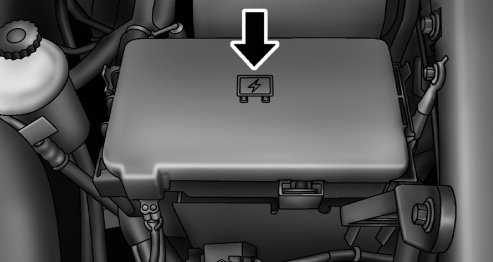

Całkowicie zintegrowany moduł zasilania (TIPM) znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie, co odpowiada poniższej tabeli.

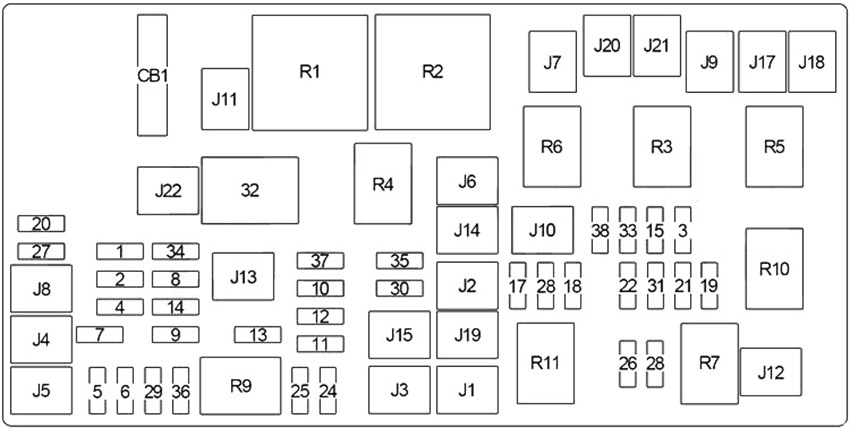

Dodge RAM 1500, 2500, 3500 (2011-2013) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15	Wyłącznik lampy stopu
2	20	–
3	30	z wyjątkiem 6,7L: Moduł sterowania układem napędowym
4	–	–
5	25	Falownik 115 V AC
6	20	Zapalniczka (tablica przyrządów) lub gniazdo zasilania (konsola przednia), czujnik deszczu
7	20	Tylne gniazdo zasilania lub gniazdo zasilania ( siedzenie środkowe )
8	20	Przednie podgrzewane siedzenie, kierownica
9	20	Tylne podgrzewane siedzenia
10	15	Moduł kompasu, moduł głośnomówiący, moduł ekranu wideo, moduł wideo satelitarnego, uniwersalny moduł otwierania drzwi garażowych, lampka toaletowa
11	10	Sterowanie ogrzewaniem klimatyzacji, lampa pod maską silnika
12	30	Radio, wzmacniacz radiowy
13	20	Klaster, przełącznik wielofunkcyjny, moduł kolumny kierownicy, syrena, system monitorowania ciśnienia w oponach, bezprzewodowy moduł sterowania
14	20	Kamera cofania
15	20	Klaster, przełącznik wielofunkcyjny, czujnik kąta skrętu, moduł holowania przyczepy, przełącznik wyboru skrzynki rozdzielczej, wewnętrzne lusterko wsteczne, przekaźnik podgrzewany paliwem (6,7 l), moduł czujnika tlenu, moduł sterowania układem napędowym (z wyjątkiem 3,7 l), moduł fotela elektrycznego, Telematyka audio, przekaźnik świateł do jazdy dziennej
16	10	Moduł kontrolera urządzeń przytrzymujących dla pasażerów (poduszka powietrzna)
17	–	–
18	15	Środkowa lampa stopu
19	25	Automatyczne wyłączanie (nr 1, nr 2)
20	15	Klaster, przełącznik dolnego banku, przełącznik górnego banku, przyrząd sterujący modułu sterującego
21	20	Automatyczne wyłączanie (nr 3)
22	10	Klakson (prawy)
23	10	Klakson (lewy)
24	–	–
25	20	Benzyna: Silnik pompy paliwa
25	20	Olej napędowy: pompa podnosząca
26	10	Przełącznik blokady okna/drzwi kierowcy
27	10	Stacyjka
28	15	z wyjątkiem 6,7L: Moduł sterujący układu napędowego (PCM)
29	10	System monitorowania ciśnienia w oponach
30	15	Złącze diagnostyczne
31	20	Przełącznik lampy zapasowej
32	10	Moduł kontrolera urządzeń przytrzymujących dla pasażerów (poduszka powietrzna)
33	10	Moduł sterujący układu napędowego (PCM)
34	10	Sterowanie ogrzewaniem klimatyzacji, czujnik podczerwieni, moduł wspomagania parkowania, przekaźnik wentylatora chłodnicy (wysoki) (z wyjątkiem 6,7 l), moduł kompasu
35	15	Lewe przednie i tylne światła postojowe
36	20	Gniazdo zasilania (konsola przednia) lub zapalniczka (tablica przyrządów)
37	10	Przełącznik świateł stopu, ABS, czujnik dynamiki
38	25	Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi kierowcy, przekaźnik odblokowywania drzwi pasażera
J1	40	Przyczepa holownicza
J2	30	Moduł zabezpieczenia hamulców
J3	30	Olej napędowy: Moduł sterujący układu napędowego (PCM)
J4	25	Moduł drzwi kierowcy
J5	25	Moduł drzwi pasażera
J6	40	ABS
J7	30	ABS
J8	40	Wyłącznik obwodu (CB1 – gniazdo zasilania)
J9	30	–
J10	30	Moduł stabilizatora
J11	30	Moduł skrzynki rozdzielczej
J12	30	Odmgławiacz tylnej szyby
J13	60	Bezpiecznik: „10”, „11”, „12”, „13”
J14	20	Lampy holownicze przyczepy/Lampy postojowe
J15	40	Dmuchawa przednia
J16	–	–
J17	40	Rozrusznik
J18	20	Zakres transmisji modułu sterującego układu napędowego
J19	60	Przekaźnik wentylatora chłodnicy (niski), przekaźnik wentylatora chłodnicy (wysoki)
J20	30	Przekaźnik włączania/wyłączania wycieraczek
J21	20	Kontrola spryskiwaczy
J22	25	Moduł szyberdachu
Wyłącznik obwodu
CB1	25	Fotel elektryczny
Przekaźnik
R1	Zapłon (Run/Acc)
R2	Zapłon (uruchom)
R3	Rozrusznik
R4	Uruchom-Start
R5	Moduł sterowania skrzynią biegów (TCM)
R6	Lampa parkowania
R7	EBL
R8	–
R9	Silnik dmuchawy
R10	Automatyczne wyłączanie
R11	Wentylator chłodnicy (niski)
