Dodge Dart (2014-2016) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
7 maja, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Dodge Dart

Dotyczy pojazdów nowych w latach:

2014, 2015, 2016.

Wewnętrzna skrzynka bezpieczników

Znajduje się po stronie kierowcy pod deską rozdzielczą.
Na module BCM, który znajduje się za lewą stroną deski rozdzielczej, znajdują się również bezpieczniki.

Dodge Dart (2013) - skrzynka bezpieczników i przekaźników

Wgłębienie	Bezpiecznik kasetowy	Mini bezpiecznik	Opis
F1	–	20 A żółty	Podgrzewane fotele przednie — jeśli są na wyposażeniu
F2	–	20 A żółty	Tylne podgrzewane siedzenia, podgrzewana kierownica – jeśli jest na wyposażeniu
F3	–	10 A czerwony	Moduł wspomagania parkowania, kamera tylna, lewy i prawy czujnik martwego pola, kompas – zależnie od wyposażenia
F4	–	15 A niebieski	Klaster instrumentów
Reklama
F5	–	10 A czerwony	HVAC, czujnik wilgotności, czujnik temperatury w samochodzie, zespół lusterka wewnętrznego
F18	–	15 A niebieski	Radio
F19	–	10 A czerwony	Drzwi paliwa (2014)
F20	–	10 A czerwony	Moduł sterujący kolumny kierownicy, zespół przełączników
F21	–	10 A czerwony	Port diagnostyczny
F22	–	10 A czerwony	Uniwersalny mechanizm otwierania drzwi garażowych, EOM
F23	–	20 A żółty	Szyberdach
F24	–	5 A Tan	Przekaźnik pracy/akcesoriów
F25	–	5 A Tan	Moduł kontroli transmisji #4
F26	–	5 A Tan	Wyłącznik lampy stopu
F27	–	10 A czerwony	Pneumatyczne podparcie lędźwi

Komora silnika

Centrum dystrybucji zasilania (PDC) znajduje się po prawej stronie komory silnika, w pobliżu akumulatora.
Ponadto na zacisku akumulatora znajduje się kilka bezpieczników.

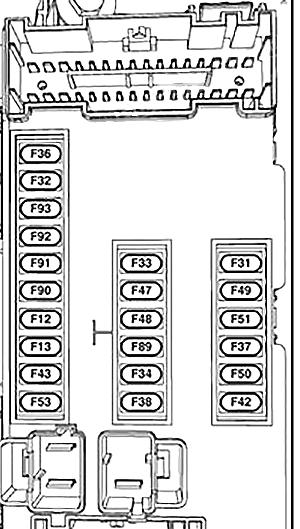

Dodge Dart (2014-2016) - skrzynka bezpieczników i przekaźników

Wgłębienie	Ampery [A]/kolor	Opis
F12	–	Zapasowy
F13	15 A niebieski	Lewy reflektor
F31	–	Zapasowy
F32	10 A czerwony	Oświetlenie wewnętrzne/Decklid/Dla klapy podnoszonej
F33	25 A Wyczyść	Silnik szyby – kierowca
F34	25 A Wyczyść	Silnik szyby – pasażer
F36	15 A niebieski	Moduł włamań
F37	10 A czerwony	Klaster tablicy rozdzielczej
Reklama
F38	20 A żółty	Zamki drzwi
F42	–	Zapasowy
F43	20 A żółty	Pompa spryskiwacza przedniej szyby
F47	5 A Tan	Moduł kontroli skrzyni biegó (Tcm)
F48	20 A żółty	Zapasowy
F49	7,5 A Brązowy	Wyłącznik lampy stopu
F50	7,5 A Brązowy	Pneumatyczne podparcie lędźwi
F51	7,5 A Brązowy	Moduł CD/Zestaw głośnomówiący – Bluetooth/Wyświetlacz radiowy
F53	7,5 A Brązowy	Przełącznik szyby kierowcy/lusterka elektryczne
F89	5 A Tan	Lampa bagażnika
F90	7,5 A Brązowy	Przednie światła przeciwmgielne – prawe
F91	7,5 A Brązowy	Przednie światła przeciwmgielne – lewe
F92	7,5 A Brązowy	Światła drogowe (żaluzje)
F93	15 A niebieski	Prawy reflektor

Komora silnika

Wgłębienie	Maksymalny bezpiecznik	Mini bezpiecznik	Opis
Reklama
F01	70 Amp Tan	–	Moduł sterowania nadwozia nr 1
F02	60 Amp niebieski	–	Moduł sterowania nadwozia nr 2
F03	30 A zielony	–	Wyjście dla przekaźnika rozrusznika nr 1
F04	40 A pomarańczowy	–	Silnik pompy ESC
F05	40 A pomarańczowy	–	Moduł sterowania transmisją nr 1
F06	30 A zielony	–	Moduł kontroli nadwozia nr 3
F07	40 A pomarańczowy	–	Cewka EBL RLY, cewka silnika dmuchawy RLY
F09	–	5 A Tan	Wentylator chłodnicy
F10	–	10 A czerwony	ORC
F11	–	20 A żółty	Uruchom/Uruchom, moduł sterujący silnika
F14	–	15 A niebieski	Moduł sterowania transmisją nr 2
F15	–	15 A niebieski	Moduł sterowania transmisją nr 3
F 16	–	15 A niebieski	Moduł sterujący silnika, cewki zapłonowe
F17	–	15 A niebieski	Moduł układu hamulcowego
F18	–	20 A żółty	Moduł sterujący silnika
F19	–	10 A czerwony	Sprzęgło sprężarki klimatyzacji
F20	–	30 A zielony	Tylny odszraniacz (EBL)
F21	–	20 A żółty	Pompa paliwowa
F22	–	10 A czerwony	Kontroler urządzeń przytrzymujących pasażerów
F23	–	25 Amp Naturalny	Moduł układu hamulcowego
Reklama
F24	–	20 A żółty	Moduł sterujący silnika, wtryskiwacze paliwa
F30	–	20 A żółty	Gniazdo zasilania (konsola)
F81	60 Amp niebieski	–	Zasilanie akumulatora wewnętrznego PDC, fotele elektryczne
F82	30 A zielony	–	Wzmacniacz
F83	40 A pomarańczowy	–	Silnik dmuchawy HVAC
F84	–	20 A żółty	Zapalniczka
F85	–	10 A czerwony	Szyberdach, LRSM, gniazdo zasilania (konsola), port UCI/AUX, zapalniczka
F86	–	20 A żółty	–
F87	–	10 A czerwony	Wastegate, elektrozawór przedmuchu, zawór odpowietrzający OBD, grzałki sondy lambda
F88	–	10 A czerwony	Podgrzewane lusterka zewnętrzne
