Schemat skrzynek bezpieczników i przekaźników – Dodge Forza
Dotyczy pojazdów nowych w latach:
2013, 2014, 2015, 2016, 2017, 2018.
Komora silnika

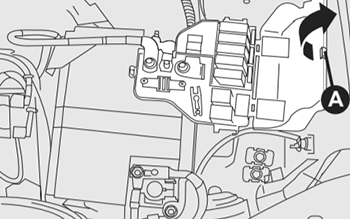

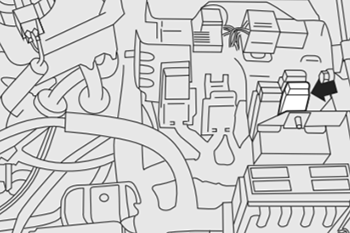

Skrzynka bezpieczników znajduje się w pobliżu akumulatora.
Aby uzyskać dostęp do bezpieczników, zwolnij zatrzask
A , pociągnij pokrywę do góry w kierunku strzałki i otwórz skrzynkę.
| Numer |
Ampery [A] |
Opis |

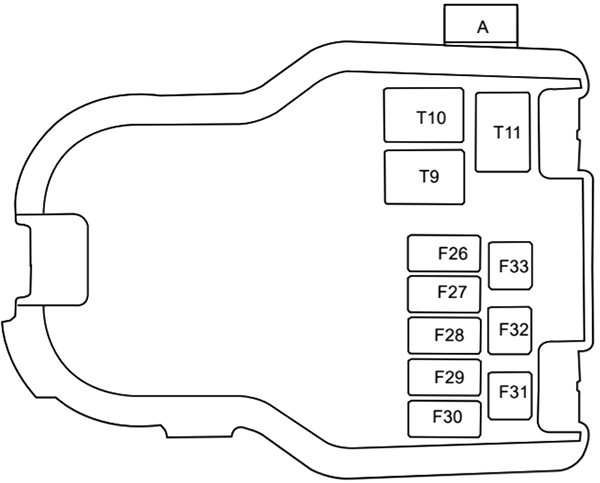

| F29 |
30A |
Wtrysk, kod, elektryczna pompa paliwa. |
| F28 |
40A |
urządzenie zapłonowe. |
| F27 |
50A |
Ogólne usługi |
| F26 |
60A |
Ogólne usługi |
Reklama
|
| F30 |
30A |
Wentylator elektryczny (40A z klimatyzacją). |
| F31 |
10 A |
Kod i wtrysk (15A dla niektórych wersji). |
| F32 |
15A |
Podgrzewana sonda lambda i kanister (10A dla niektórych wersji). |
| F33 |
20 lat |
pompa paliwowa |
| A |
– |
Niedostępne. |
Bezpiecznik zabezpieczający grzałkę regulatora ciśnienia CNG
Przedział pasażerski
Skrzynka bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy.

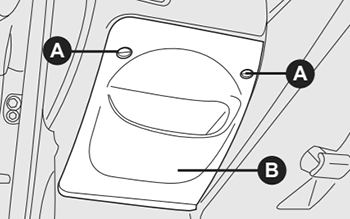

Aby uzyskać dostęp do bezpieczników, poluzuj śruby mocujące A i zdejmij zabezpieczenie B . Symbole graficzne, które identyfikują główny element elektryczny każdego bezpiecznika, są przedstawione na wewnętrznej stronie osłony ochronnej.
| Numer |
Ampery [A] |
Opis |
| 1 |
20 |
Spryskiwacz do szyb. |
| 2 |
20 |
Lewa przednia szyba elektryczna. |
| 3 |
20 |
Elektryczne szyby przednie prawe. |
| 4 |
10 A |
Reflektor lewy wysoki. |
| 5 |
10 A |
Reflektor prawy wysoki. |
| 6 |
15A |
Centralne elektryczne szyby. |
| 7 |
7,5A |
Światła pozycyjne lewe przednie i tylne prawe, oświetlenie tablicy rejestracyjnej, oświetlenie kontrolne. |
| 8 |
7,5A |
Światła pozycyjne prawe przednie i lewe tylne. |
| 9 |
15A |
Światła przeciwmgielne. |
| 10 |
20 |
Centralny zamek drzwi. |
| 11 |
30A |
Szyba przednia z powłoką przeciwmgielną |
| 12 |
10 A |
Światła awaryjne. |
| 13 |
20 |
Klakson. |
| 14 |
10 A |
Światła stopu. |
Reklama
|
| 15 |
15A |
Zasilanie tablicy przyrządów, światła cofania, poduszka powietrzna, oświetlenie schowka. |
| 16 |
10 A |
Klimatyzacja. |
| 17 |
10 A |
Niski lewy reflektor. |
| 18 |
10 A |
Reflektor pod prawym. |
| 19 |
30A |
Wewnętrzny wentylator elektryczny. |
| 20 |
10 A |
Zestaw oświetlenia wewnętrznego, radio, gniazdo diagnostyczne, antykradzieżowe. |
| 21 |
– |
Wolny. |
| 22 |
– |
Wolny. |
| 23 |
10 A |
Kod. |
| 24 |
20 |
Lewa tylna szyba elektryczna |
| 25 |
20 |
Prawe tylne szyby elektryczne |
| 26 |
– |
Wolny. |
| 27 |
– |
Wolny. |
| 28 |
– |
Wolny. |
| 29 |
– |
Wolny. |
