Schemat skrzynek bezpieczników i przekaźników – Dodge Durango

Dotyczy pojazdów nowych w latach:

2023.

Gdy urządzenie nie działa, należy sprawdzić, czy element topikowy wewnątrz bezpiecznika nożowego nie jest uszkodzony/stopiony.

Należy również pamiętać, że korzystanie z gniazdek elektrycznych przez dłuższy czas przy wyłączonym silniku może spowodować rozładowanie akumulatora pojazdu.

Schemat skrzyni bezpieczników w komorze silnika

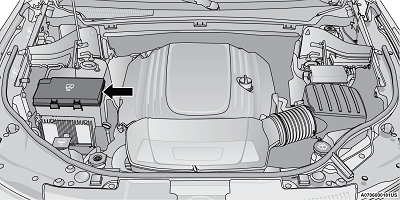

Centrum dystrybucji zasilania znajduje się w komorze silnika w pobliżu słupków rozruchowych akumulatora. To centrum zawiera wkłady bezpiecznikowe, mikrobezpieczniki, przekaźniki i wyłączniki automatyczne. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej stronie pokrywy, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej stronie pokrywy, zgodnie z poniższą tabelą.

Podczas instalowania pokrywy centrum dystrybucji zasilania ważne jest, aby upewnić się, że pokrywa jest prawidłowo umieszczona i całkowicie zatrzaśnięta. Niezastosowanie się do tego zalecenia może spowodować przedostanie się wody do centrum dystrybucji zasilania, co może spowodować awarię instalacji elektrycznej.

Dodge Durango (2023) - skrzynka bezpieczników i przekaźników

Dodge Durango (2014) - skrzynka bezpieczników i przekaźników

Wgłębienie	Bezpiecznik wkładu	Bezpiecznik mikro	Opis
* Jeśli jest na wyposażeniu
F01	–	–	Zapasowy
F02	–	–	Zapasowy
F03	60 A Żółty	–	Rad Fan *
Reklama
F04	60 A Żółty	–	Pompa ESP bez SRT
F05	40 A zielony	–	Zawieszenie pneumatyczne *
F06	40 A zielony	–	Pompa ABS SRT
F07	30 A Różowy	–	Elektromagnes rozrusznika
F08	–	–	Zapasowy
F09	30 A Różowy	–	Podgrzewanie oleju napędowego * / POMPA PODCIŚNIENIA *
F10	40 A zielony	–	Światło CBC nr 2 / ZEW
F11	30 A Różowy	–	Hamulec holowniczy przyczepy*
F12	40 A zielony	–	Zamki CBC #3 / Blokady zasilania
F13	40 A zielony	–	HVAC BLWR MTR
F14	40 A zielony	–	CBC #4 / Światło zewnętrzne
F15	40 A zielony	–	Chłodzenie silnika LTR *
F 16	–	–	Zapasowy
F17	30 A Różowy	–	Podkładki HDLP *
F18	–	–	Zapasowy
F19	20 A niebieski	–	Zagłówek elektromagnetyczny *
F20	30 A Różowy	–	Moduł drzwi przejściowych
F21	–	–	Zapasowy
F22	20 A niebieski	–	ECM * / PCM *
F23	30 A Różowy	–	CBC nr 1 / Światło wewnętrzne
Reklama
F24	30 A Różowy	–	Moduł drzwi kierowcy
F25	30 A Różowy	–	Wycieraczka
F26	30 A Różowy	–	Zawory ESP/ECU
F27	–	–	Zapasowy
F28	20 A niebieski	–	Światła cofania przyczepy holowniczej *
F29	20 A niebieski	–	Światła postojowe do holowania przyczepy*
F30	30 A Różowy	–	Holowanie przyczepy (gniazdo)*
F31	–	–	Zapasowy
F32	30 A Różowy	–	DTCM
F33	–	–	Zapasowy
F34	30 A Różowy	–	ELSD *
F35	30 A Różowy	–	szyberdach *
F36	30 A Różowy	–	EBL
F37	25 A Wyczyść	–	Silnik dmuchawa HVAC tylnej *
F38	30 A Różowy	–	Przetwornica mocy
Reklama
F39	30 A Różowy	–	PLG
F40	–	10 A czerwony	DRL – Światła do jazdy dziennej/ poziomowanie reflektorów *
F41	–	–	Zapasowy
F42	–	20 A Żółty	Klakson
F43	–	–	Zapasowy
F44	–	10 A czerwony	Port diagnostyczny
F45	–	5 A Tan	Moduł bezpieczeństwa cybernetycznego
F46	–	–	Zapasowy
F47	–	–	Zapasowy
F48	–	–	Zapasowy
F49	–	10 A czerwony	ICS / HVAC
F50	–	20 A Żółty	Zawieszenie pneumatyczne * / ELSD *
F51	–	15 A niebieski	KIN / RF HUB / ESCL *
F52	–	–	Zapasowy
F53	–	20 A Żółty	Holowanie przyczepy – lewe światła skrętu/stopu*
F54	–	–	Zapasowy
F55	–	–	Zapasowy
F56	–	15 A niebieski	PCM *
F57	–	20 A Żółty	Czujnik NOX * / PM czujnik * / Podgrzewanie paliwa *
F58	–	15 A niebieski	Reflektory HID lewy *
Reklama
F59	–	10 A czerwony	Przekaźnik pompy SCR *
F60	–	15 A niebieski	TCM
F61	–	10 A czerwony	Czujnik cząstek stałych *
F62	–	10 A czerwony	Sprzęgło klimatyzacji
F63	–	20 A Żółty	Cewki zapłonowe / Kondensatory cewek zapłonowych
F64	–	25 A Wyczyść	Wtryskiwacze paliwa / ECM
F65	–	–	Zapasowy
F66	–	10 A czerwony	Szyberdach / LRSM / RVM / DSRC / Port USB / DTV * / WCP *
F67	–	15 A niebieski	Port CDM/UCI/Port USB
F68	–	20 A Żółty	Tylna wycieraczka
F69	–	15 A niebieski	Zasilanie światła punktowego *
F70	–	20 A Żółty	Pompa Paliwa
F71	–	30 A Zielony	Wzmacniacz /ANCM
F72	–	10 A czerwony	ECM * / PCM *
F73	–	15 A niebieski	Reflektor HID prawy *
F74	–	–	Zapasowy
F75	–	10 A czerwony	Kontrola podwójnej baterii *
F76	–	10 A czerwony	ESP
F77	–	10 A czerwony	DTCM / ELSD *
F78	–	10 A czerwony	ECM/PCM*/EPS
F79	–	–	Zapasowy
F80	–	10 A czerwony	UGDO
F81	–	20 A Żółty	Światła skrętu/stopu holowania przyczepy w prawo*
F82	–	10 A czerwony	SCCM / Tempomat / DTV *
F83	–	10 A czerwony	Drzwi wlewu paliwa
F84	–	15 A niebieski	Grupa
F85	–	10 A czerwony	ORC (poduszka powietrzna)
F86	–	10 A czerwony	ORC (poduszka powietrzna)
F87	–	10 A czerwony	Moduł zawieszenia pneumatycznego *
F88	–	15 A niebieski	Klaster / CSG * / ITBM *
Reklama
F89	–	–	Zapasowy
F90	–	–	Zapasowy
F91	–	20 A Żółty	Przestrzeń ładunkowa – gniazdo zasilania
F92	–	10 A czerwony	Tylna lampka konsoli * / Tylne gniazdo zasilania
F93	–	20 A Żółty	Zapalniczka
F94	–	10 A czerwony	Moduł przerzutki/skrzynki transferowej
F95	–	10 A czerwony	Tylna kamera / czujnik martwego punktu*
F96	–	10 A czerwony	Przeł. podgrzewacza siedzenia tylnego*
F97	–	20 A Żółty	Tylne podgrzewane siedzenia/podgrzewana kierownica*
F98	–	20 A Żółty	Wentylowane fotele/przednie podgrzewane fotele*
F99	–	10 A czerwony	Moduł systemów klimatyzacji/wspomagania kierowcy/HALF/Parktronx
F100	–	10 A czerwony	Aktywne tłumienie *
F101	–	15 A niebieski	Czujnik temperatury/czujnik wilgotności
F102	–	15 A niebieski	Zapasowy
F103	–	10 A czerwony	PTC / Tylna dmuchawa HVAC *
F104	–	20 A Żółty	Gniazda zasilania (tablica przyrządów/konsola środkowa/tylny bagażnik)
