Schemat skrzynek bezpieczników i przekaźników – Dodge Dart

Dotyczy pojazdów nowych w latach:

2013.

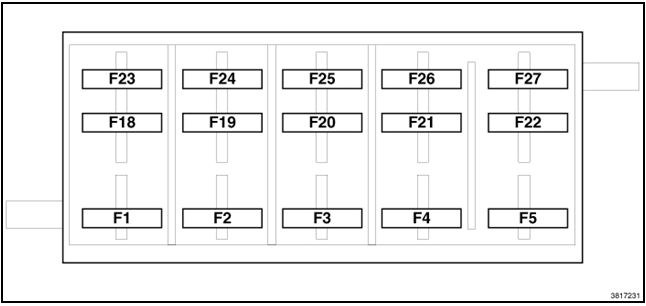

Wewnętrzna skrzynka bezpieczników

Znajduje się po stronie kierowcy pod deską rozdzielczą.
Na module BCM, który znajduje się za lewą stroną deski rozdzielczej, znajdują się również bezpieczniki.

Dodge Dart (2013) - skrzynka bezpieczników i przekaźników

Wgłębienie	Ampery [A]/kolor	Opis
F1	20 A żółty	Podgrzewane fotele przednie
F2	20 A żółty	Tylne podgrzewane siedzenia, podgrzewana kierownica
F3	10 A czerwony	PAM, kamera tylna, LBSS, RBSS, kompas
F4	15 A niebieski	IPC
F5	10 A czerwony	HVAC, czujnik wilgotności, czujnik temperatury w samochodzie, zespół lusterka wewnętrznego
F18	15 A niebieski	Radio
F19	10 A czerwony	Drzwi paliwa
F20	10 A czerwony	SCCM, SAS, bank przełączników
F21	10 A czerwony	Port diagnostyczny
F22	10 A czerwony	UGDO, EOM
F23	20 A żółty	Szyberdach
F24	5 A Tan	Bezpośrednia bateria do PDC pod maską (cewki RLY)
F25	5 A Tan	Kanał DDCT nr 4
F26	5 A Tan	Wyłącznik lampy stopu
F27	10 A czerwony	Pneumatyczne podparcie lędźwi (elektrozawór), Pneumatyczne podparcie lędźwi (silnik pompy)

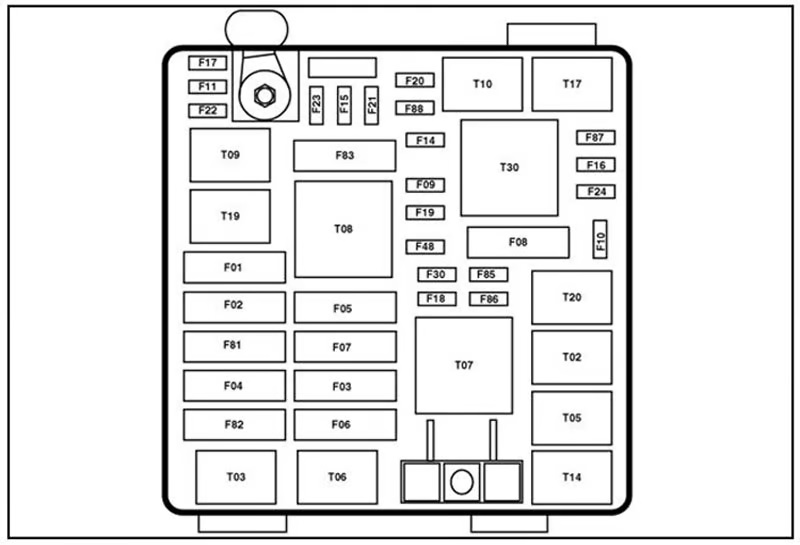

Komora silnika

Centrum dystrybucji zasilania (PDC) znajduje się po prawej stronie komory silnika, w pobliżu akumulatora.
Ponadto na zacisku akumulatora znajduje się kilka bezpieczników.

Wgłębienie	Maksymalny bezpiecznik	Mini bezpiecznik	Opis
F01	70 Amp Tan	—	Bezpośrednie zasilanie akumulatora #1 do BCM
F02	60 Amp niebieski	—	Bezpośrednie zasilanie akumulatora #2 do BCM
F03	30 A zielony	—	Wyjście dla przekaźnika rozrusznika nr 1
F04	40 A pomarańczowy	—	Silnik pompy ESP
F05	40 A pomarańczowy	—	Kanał DDCT nr 1 (SDU)
F06	30 A zielony	—	Bezpośrednie zasilanie akumulatora #3 do BCM
F07	40 A pomarańczowy		Cewka EBL RLY, cewka silnika dmuchawy RLY
F09		5 A Tan	Wentylator chłodnicy Włącz RLY, Wentylator chłodnicy Włącz cewkę RLY
F10	—	10 A czerwony	ORC
F11	—	20 A żółty	ECM, EPS, przełącznik lampy cofania
F14	—	15 A niebieski	Kanał DDCT nr 2
F15	—	15 A niebieski	Kanał DDCT nr 3
F 16	—	15 A niebieski	Cewki zapłonowe, kondensator cewki
F17	—	15 A niebieski	ESC, przełącznik pedału hamulca, OCM
F18	—	20 A żółty	ECM
F19	—	10 A czerwony	Sprzęgło sprężarki klimatyzacji
F20	—	30 A zielony	EBL
F21	—	20 A żółty	Pompa paliwowa
F22	—	10 A czerwony	ORC
F23	—	25 Amp Naturalny	„ESC”
F24		20 A żółty	ECM, wtryskiwacze paliwa, aktywna przesłona grilla (AGS)
F30	—	20 A żółty	Gniazdo zasilania (konsola)
F81	60 Amp niebieski		Zasilanie akumulatora wewnętrznego PDC, fotele elektryczne
F82	30 A zielony	—	Wzmacniacz
F83	40 A pomarańczowy	—	Silnik dmuchawy HVAC
F84	—	20 A żółty	Zapalniczka
F85		10 A czerwony	Szyberdach, LRSM, gniazdo zasilania (konsola), port UCI/ AUX, zapalniczka
F86	—	20 A żółty	—
F87		10 A czerwony	Wastegate, elektrozawór przedmuchu, zawór odpowietrzający OBD, grzałki sondy lambda
F88	—	10 A czerwony	Podgrzewane lusterka zewnętrzne
