Schemat skrzynek bezpieczników i przekaźników – Dodge Attitude
Dotyczy pojazdów nowych w latach:
2015, 2016, 2017, 2018, 2019.
Komora silnika

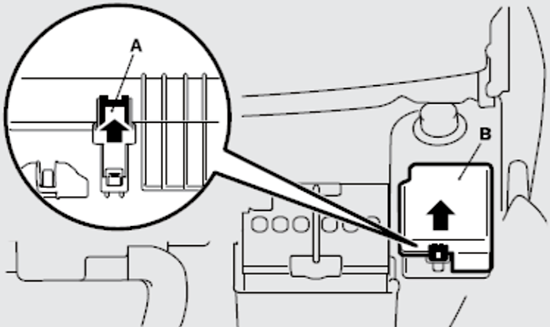

W komorze silnika skrzynka bezpieczników znajduje się jak pokazano na rysunku. Ściskając klapkę (A), pociągnij do góry pokrywę (B).

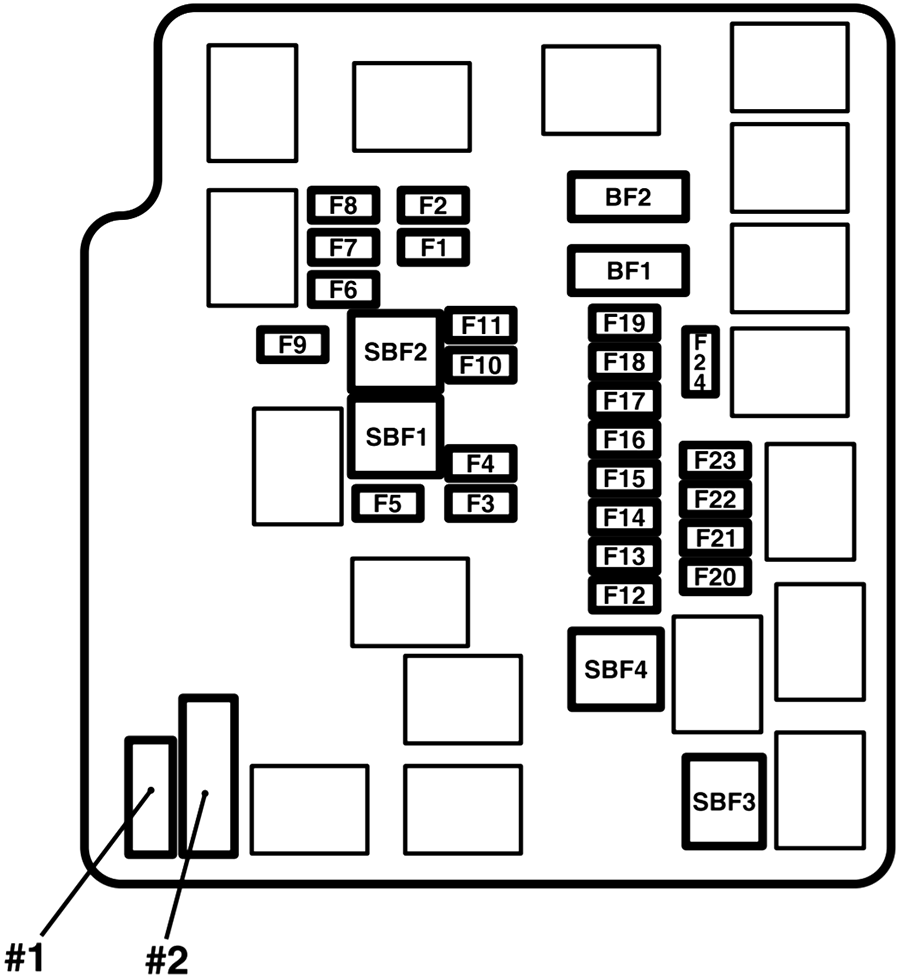

| Numer |
Ampery [A] |
Opis |
| SBF1 |
40A |
silnik wentylatora chłodnicy |
| SBF2 |
30A |
system antywłamaniowy |
| SBF3 |
40A |
Stacyjka |
| SBF4 |
40A |
Sterowanie szybami elektrycznymi |
| BF1 |
30A |
DC-DC (P/T) |
| BF2 |
30A |
DC-DC (AUDIO) |
| F1 |
10 A |
Dolna wiązka świateł mijania (lewa) |
| F2 |
10 A |
Dolna wiązka świateł mijania (prawa) |
| F3 |
10 A |
Światła drogowe (lewe) |
| F4 |
10 A |
Światła drogowe (prawe) |
| F5 |
10 A |
Klakson |
| F6 |
15A |
przednie światła przeciwmgielne |
| F7 |
10 A |
światła dzienne |
| F8 |
– |
– |
| F9 |
– |
– |
| F10 |
7,5A |
czujnik prądu akumulatora |
| F11 |
– |
– |
| F12 |
15A |
Światła stopu |
| F13 |
7,5A |
Cewka zapłonowa |
| F14 |
7,5A |
monitorowanie silnika |
| F15 |
7,5A |
Alternator |
| F 16 |
10 A |
Światła awaryjne |
| F17 |
15A |
Automatyczna skrzynia |
| F18 |
10 A |
Klimatyzacja |
| F19 |
15A |
ETV |
| F20 |
7,5A |
Start silnika |
| F21 |
15A |
Olej do CVT/pompy |
| F22 |
15A |
pompa paliwowa |
| F23 |
20 lat |
Silnik |
| F24 |
7,5A |
Automatyczna skrzynia |
| #1 |
20 lat |
Zapasowy |
| #dwa |
30A |
Zapasowy |
Skrzynka bezpieczników nie zawiera zapasowych bezpieczników 7,5A, 10A lub 15A. Jeśli któryś z tych bezpieczników się przepalił, wymień go na następujący:
- 7,5A: Lusterka zewnętrzne
- 10A: Opcjonalne
- 15A: zapalnik
W przypadku użycia bezpiecznika zamiennego należy jak najszybciej wymienić go na bezpiecznik o odpowiedniej pojemności.
Przedział pasażerski
W przedziale pasażerskim skrzynka bezpieczników znajduje się za pokrywą bezpieczników przed siedzeniem kierowcy. Pociągnij pokrywę bezpiecznika, aby ją zdjąć.
| Numer |
Ampery [A] |
Opis |
| 1 |
7,5A |
Światło tylne (lewe) |
| 2 |
15A |
Zapalniczka |
| 3 |
10 A |
Cewka zapłonowa |
| 4 |
7,5A |
Startujący silnik |
| 5 |
– |
– |
| 6 |
– |
– |
| 7 |
7,5A |
Światło tylne (prawe) |
| 8 |
7,5A |
Lusterka zewnętrzne |
| 9 |
7,5A |
jednostka sterująca silnika |
| 10 |
7,5A |
Jednostka sterująca |
| 11 |
10 A |
tylne światło przeciwmgielne |
| 12 |
15A |
Centralny zamek drzwi |
| 13 |
15A |
oświetlenie kabiny pasażerskiej |
| 14 |
15A |
tylna wycieraczka |
| 15 |
7,5A |
urządzenie pomiarowe |
| 16 |
7,5A |
Przekaźnik |
| 17 |
20 |
podgrzewane siedzenie |
| 18 |
10 A |
Opcjonalny |
| 19 |
7,5A |
podgrzewane lusterko zewnętrzne |
| 20 |
20 |
Spryskiwacz do szyb |
| 21 |
7,5A |
światła cofania |
| 22 |
30A |
odmgławiacz |
| 23 |
30A |
Ogrzewanie |
| 24 |
– |
– |
| 25 |
10 A |
Radio |
| 26 |
15A |
elektroniczna jednostka kontrolująca |
