Schematy skrzynek bezpieczników i przekaźników – Citroen Xsara Picasso
Dotyczy pojazdów wyprodukowanych w latach:
1999,2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 i 2010.
Przedział pasażerski
Typ 1
Opis
| 1 |
15 A |
Złącze diagnostyczne – zaczep do przyczepy kempingowej |
| 2 |
– |
Zapasowy |
| 3 |
– |
Zapasowy |
| 4 |
20 A |
Elektroniczna jednostka sterująca (ECU) – Zestaw wskaźników – Radio samochodowe – Dodatki do oleju napędowego – Przyciski sterujące na kierownicy |
| 5 |
15 A |
– |
Reklama
|
| 6 |
10 A |
Złącze diagnostyczne |
| 7 |
15 A |
Czujnik deszczu i światła |
| 8 |
– |
Zapasowy |
| 9 |
30 A |
Szyberdach — tylne szyby elektryczne |
| 10 |
40 |
Podgrzewana szyba tylna – Podgrzewane zewnętrzne lusterka wsteczne |
| 11 |
15 |
Wycieraczka tylnej szyby |
| 12 |
30 |
Elektryczne szyby przednie |
| 13 |
– |
Zapasowy |
| 14 |
10 A |
Sterowanie na kierownicy – Dodatki do oleju napędowego – Poduszka powietrzna – Czujniki parkowania |
| 15 |
15 |
Zestaw wskaźników – Radio samochodowe – Klimatyzacja – Nawigacja |
| 16 |
30 |
Centralny zamek elektryczny |
| 17 |
– |
Zapasowy |
| 18 |
– |
Zapasowy |
| 19 |
– |
Zapasowy |
| 20 |
10 A |
Prawe światło hamowania |
| 21 |
15 |
Lewe światło hamowania |
| 22 |
20 |
Zapalniczka, lampka grzewcza, gniazdko 12V, oświetlenie schowka na rękawiczki |

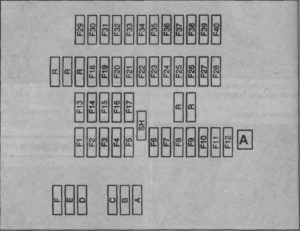

Typ 2
Opis
| A |
20A |
Centralny zamek |
| B |
25A |
Wycieraczka przedniej szyby |
| C |
30A |
Podgrzewana szyba tylna i lusterka zewnętrzne |
Reklama
|
| D |
15A |
Sprężarka klimatyzacji, wycieraczka tylnej szyby |
| E |
30A |
Szyberdach, szyby w drzwiach przednich i tylnych |
| F |
15A |
Zasilanie systemu multipleksowego |
| F1 |
|
Przednie i boczne poduszki powietrzne, napinacze pasów bezpieczeństwa |
| F2 |
– |
Nieużywany |
| F3 |
5A |
Przełącznik pedału sprzęgła |
| F4 |
5A |
„+” Za stacyjką, system multipleksowy (BSI) |
| F5 |
10 A |
Zasilanie zaworu odcinającego silnika (2,0 HDi) |
| F6 |
5A |
Ciągłe zasilanie świateł awaryjnych |
| F7 |
5A |
Multipleksowy zasilacz ciągły (BSI) |
| F8 |
10 A |
Czujnik temperatury płynu chłodzącego, reflektory wewnętrzne, zestaw wskaźników |
| F9 |
5A |
Oświetlenie bagażnika |
| F10 |
5A |
Nawigacja |
| F11 |
– |
Nieużywany |
| F12 |
– |
Nieużywany |
Reklama
|
| F13 |
– |
Nieużywany |
| F14 |
15A |
Zasilanie dodatkowego gniazda i osprzętu elektrycznego przyczepy |
| F15 |
20A |
Okna tylnych drzwi |
| F 16 |
40A |
Blok ochronny |
| F17 |
15A |
Radio samochodowe |
| F18 |
– |
Nieużywany |
| F19 |
5A |
Tylne światła przeciwmgielne |
| F20 |
– |
Nieużywany |
| F21 |
– |
Nieużywany |
| F22 |
10 A |
Oświetlenie sufitowe, oświetlenie schowka |
| F23 |
20A |
Bezpiecznik zapalniczki |
| F24 |
– |
Nieużywany |
| F25 |
– |
Nieużywany |
| F26 |
5A |
Lusterka sterowane elektrycznie |
| F27 |
5A |
Ciągłe zasilanie urządzeń dodatkowych i systemu multipleksowego (BSI) |
| F28 |
– |
Nieużywany |
| F29 |
10 A |
Lewy reflektor świateł drogowych |
| F30 |
10 A |
Reflektor świateł drogowych, prawy |
| F31 |
10 A |
Lewy reflektor świateł mijania |
| F32 |
10 A |
Reflektor świateł mijania prawych |
Reklama
|
| F33 |
10 A |
Kontrola zasięgu reflektorów |
| F34 |
10 A |
Oświetlenie tablicy rejestracyjnej, przednie lewe i tylne prawe światło boczne |
| F35 |
10 A |
Przednie prawe i tylne lewe światło boczne |
| F36 |
15A |
System klimatyzacji |
| F37 |
5A |
Nieużywany |
| F38 |
5A |
Wciśnij przycisk przełącznika |
| F39 |
5A |
Nieużywany |
| F40 |
40A |
Wentylator klimatyzacji |
Komora silnika

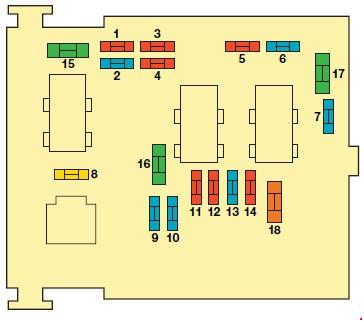

Typ 1
Opis
| 1 |
10 A |
Światła cofania – Czujnik wody w oleju napędowym – Płyn chłodzący |
| 2 |
15A |
Obwód zasilania pompy paliwa |
| 3 |
10 A |
Elektroniczna jednostka sterująca (ECU) systemu ABS |
| 4 |
10 A |
Silnik (ECU) – ECU automatycznej skrzyni biegów |
| 5 |
10 A |
BVA – dodatki do oleju napędowego |
| 6 |
15 A |
Światła przeciwmgielne |
| 7 |
15 A |
Automatyczne oświetlenie |
| 8 |
20 A |
Silnik (ECU) |
| 9 |
15 A |
Światło mijania, lewy reflektor |
| 10 |
15 A |
Światło mijania, prawy reflektor |
| 11 |
10 A |
Lewy reflektor świateł drogowych |
| 12 |
10 A |
Reflektor świateł drogowych, prawy |
| 13 |
15 A |
Sygnał dźwiękowy |
| 14 |
10 A |
Spryskiwacze przednie i tylne |
| 15 |
30 A |
Czujniki silnika, cewki zapłonowe, wtryskiwacze, zawory elektromagnetyczne |
| 16 |
30 A |
Pompa powietrza |
| 17 |
30 A |
Przednia wycieraczka |
| 18 |
40 A |
Siłownik nawiewu, panel serwisowy |
Z boku urządzenia znajdują się osobne bezpieczniki maxi.
- MF1 (20-80A) przekaźnik mocy wentylatora o niskiej prędkości, przekaźnik mocy wentylatora o wysokiej prędkości
- Sterownik przeciwblokujący kół MF2 (20-80A) – Sterownik kontroli stabilności
- Sterownik przeciwblokujący kół MF3 (20-80A)
- Inteligentny moduł serwisowy MF4 (20-80A)
- Inteligentny moduł serwisowy MF5 (20-80A)
- Moduł bezpieczników MF6 (20-80A) 12 w przedziale pasażerskim
- MF7 (20-80A) Wyłącznik zapłonu
- System podgrzewania płynu MF8 (20-80A)

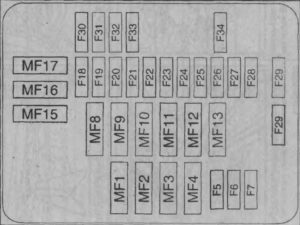

Typ 2
Opis
- MF1 70A + BB zasilacz CM (moduł inteligentnej obsługi) – wycieraczka – podgrzewana szyba tylna – zamek
- Grupa wentylatorów MF2 70A (P)
- Grupa wentylatorów MF3 60A (P)
- Koła przeciwblokujące MF4 60A (A)
- F5 20A brzęczyk
- F6 30A przekaźnik świateł mijania (P)
- Przekaźnik niskiej prędkości wentylatora F7 30A (TU5JP / L3) z układem chłodzenia
- MF8 70A Moduł bezpieczników w przedziale pasażerskim 28 (A)
- Zasilacz MF9 50A CM (inteligentny moduł serwisowy) – Kierunkowskazy – elektryczne szyby – szyberdach – + VAN – tylna wycieraczka – kompresor chłodzenia
- MF10 40A Sterowanie oświetleniem (A)
- MF11 wolny
- Styk alarmu przeciwkradzieżowego MF12 70A (+ AA, + CC, + D) (A)
- Styk alarmu przeciwkradzieżowego MF13 40A (+ KK) (A)
- Gniazdo diagnostyczne F14 20A – zasilanie przelicznika (TU5JP)
- MF15 wolny
- MF16 40A Moduł bezpieczników w przedziale pasażerskim 28 (A)
- Dysza dodatkowego systemu ogrzewania MF17 30A (A)
- Zasilanie F18 (poprzez podwójny przekaźnik) Bezpłatnie
- F19 wolny
- F20 10A + przekaźnik wentylatora CC (wszystkie typy oprócz TU5JP / L3 i EW7J4) (podstawa)
- F21 + BB wolny
- F22 25A Kierunkowskazy
- F23 15A + Sterownik przeciwblokujący kół CC
- F24 5A Komputer sterujący silnika (A) – moduł podgrzewania wstępnego – przepływomierz – moduł zabezpieczający 3 przekaźniki
- Zasilanie F25 15A (poprzez podwójny przekaźnik) pompa paliwa
- F26 40A + BB Przekaźnik dwupozycyjny (P)
- F27 30A Przekaźnik dwupozycyjny (P)
- F28 5A zasilanie (poprzez podwójny przekaźnik) rezystancja układu ogrzewania gaźnika lub modułu przepustnicy (TU5JP/L3)
- F29 40A – (5A) + pompa powietrza BB (EW7) (A) – lampka ostrzegawcza ogrzewania postojowego (DW10)
- F30 10A prawe światło przeciwmgielne (P)
- F31 10A lewe światło przeciwmgielne (P)
- F32 10A + CC czujnik prędkości pojazdu – styk światła cofania – moduł blokady zabezpieczenia 3 przekaźniki
- F33 15A Moduł temperatury płynu (TU5JP) – gniazdo diagnostyczne – Układ podgrzewania paliwa – para styków czujnika poziomu płynu chłodzącego silnik (DW10TD)
- F34 Zasilanie 5A (poprzez podwójny przekaźnik) sonda tlenowa – Elektrozawór czyszczenia zbiornika (benzyna) – Elektrozawór RVG – Elektrozawór (pompa paliwa)
