Citroen Xsara (1997-2005) – skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Citroen Xsara

Dotyczy pojazdów wyprodukowanych w latach:

1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Przedział pasażerski

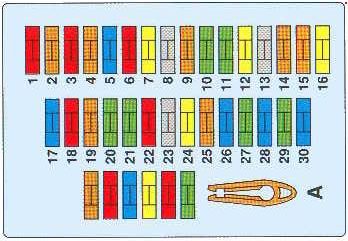

Skrzynka bezpiecznikowa

Znajduje się po lewej stronie pod deską rozdzielczą, za osłoną ochronną.

Opis (typ 1)

1. BOCZNICA
2. 5 A Klimatyzacja – Wyposażenie specjalne (dla szkół nauki jazdy)
3. 5 A Zestaw wskaźników – gniazdo diagnostyczne
4. 5 A Jednostka sterująca (przewód „+” od stacyjki)
5. 5 A automatyczna skrzynia biegów
6. 5 A Lampy wewnętrzne
7. 5 A System nawigacyjny – Światła mijania (przekaźnik) – Radio samochodowe – Alarm
8. 5 A Wyświetlacz cyfrowy – Sygnał zatrzymania awaryjnego – Zegar cyfrowy – Gniazdo diagnostyczne
9. 5 A Jednostka sterująca (przewód „+” z akumulatora)
10. 20 A Komputer pokładowy – Dźwiękowe urządzenie ostrzegawcze – Przyczepa – Alarm antywłamaniowy (przekaźnik) – Spryskiwacz reflektorów (przekaźnik) – Wyposażenie specjalne (dla szkół jazdy)
11. 5 A Przednia lewa żarówka boczna – Tylna prawa żarówka boczna
12. 5A Oświetlenie tablicy rejestracyjnej – Przednia prawa boczna lampa obrysowa – Tylna lewa boczna lampa obrysowa
13. 20 A Reflektory świateł drogowych
14. 30 A Przekaźnik do przednich szyb elektrycznych
15. 20A Podgrzewane przednie fotele
16. 20 A Wentylator elektryczny do ogrzewania przedziału pasażerskiego
17. 30 A Wentylator elektryczny do ogrzewania przedziału pasażerskiego
18. 5 A Podświetlenie za pomocą przycisków sterujących i przełączników na tablicy rozdzielczej
19. 10 A żarówki światła przeciwmgielnego + wskaźnik włączenia światła przeciwmgielnego;
20. 10 A Lewe światło mijania – Hydrokorektor reflektora
21. 10 A Prawe światła mijania + Wskaźnik świateł mijania przednich
22. 5 A Oświetlenie lusterka w osłonie przeciwsłonecznej – Czujnik deszczu – Oświetlenie schowka na rękawiczki – Oświetlenie kierunkowe do odczytu kart
23. 20 A Zapalniczka / gniazdo zasilające 12 V (przewód „+” dodatkowego osprzętu elektrycznego) / 23V 20 A Zapalniczka / gniazdo zasilające 12 V (przewód „+” z akumulatora)
24. 10 A Opcja w postaci radia samochodowego marki CITROEN (przewód „+” wyposażenia dodatkowego / F24V 10 A Opcja w formie radia samochodowego marki CITROEN (przewód „+” z akumulatora)
25. 5 A Zegar cyfrowy – zewnętrzne lusterko wsteczne z napędem elektrycznym
26. 30 A Wycieraczki przedniej szyby / wycieraczka tylnej szyby
27. 5 A Jednostka sterująca (przewód „+” dodatkowego wyposażenia elektrycznego)
28. 15 A Serwo regulacji fotela kierowcy

Opis (typ 2)

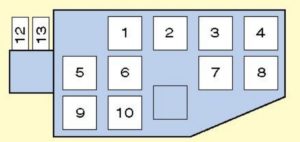

Skrzynka przekaźnikowa

Znajduje się nad pedałami w desce rozdzielczej, po prawej stronie skrzynki bezpieczników.

Opis

1 –
2 Przekaźnik wyłączania tylnej szyby
3 Przekaźnik wskaźnika
4 Przekaźnik szyby – tył
5 Przekaźnik wentylatora nagrzewnicy
6 –
7 Przekaźnik podgrzewanej tylnej szyby
8 Przekaźnik sterowania silnikiem
9 Przekaźnik włącznika wycieraczek
10 Przekaźnik szyby zasilania – Przekaźnik silnika szyberdachu
12 Przekaźnik czujnika deszczu (prędkość Sterowanie)
13 Przekaźnik czujnika deszczu

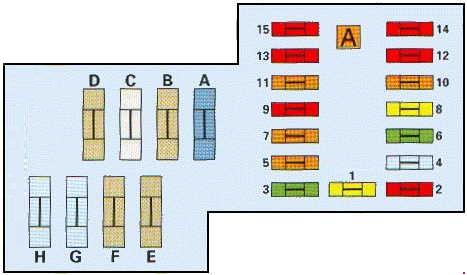

Komora silnika

Typ 1

Opis

A (20A) Zamek centralny
B (25A) Wycieraczka przedniej szyby
C (30A) Podgrzewana szyba tylna i lusterka zewnętrzne
D (15A) Sprężarka klimatyzacji, wycieraczka szyby tylnej
E (30A) Szyberdach, przednie i tylne szyby
F (15A) Zasilanie dla systemu multipleksowego

Typ 2

Opcja 1

• Moduł podgrzewania F1 (10A) – czujnik prędkości pojazdu – zespół elektrohydrauliczny automatycznej skrzyni biegów – grupa sterująca automatycznej skrzyni biegów – styk światła cofania – para styków czujnika poziomu płynu chłodzącego silnik – przekaźnik mocy wentylatora wysokiej prędkości – przepływomierz powietrza – dźwignia zmiany biegów przekaźnika sterowania napędem mechanizm blokady – przekaźnik blokady rozruchu silnika
• Pompa układu paliwowego F2 (15A)
• Sterownik przeciwblokujący kół F3 (10A) – Sterownik kontroli stabilności
• Sterownik wtrysku F4 (10A) – komputer automatycznej skrzyni biegów
• F5 (10A) komputer automatycznej skrzyni biegów
• F6 (15A) światła przeciwmgielne
• Spryskiwacz reflektorów F7
• F8 (20A) Sterownik wtrysku – Regulator wysokiego ciśnienia oleju napędowego – Przekaźnik mocy wentylatora o niskiej prędkości
• F9 (15A) lewy reflektor – przełącznik regulacji wiązki reflektorów
• F10 (15A) prawy reflektor
• F11 (10A) lewy reflektor
• F12 (10A) prawy reflektor
• F13 (15A) alarm dźwiękowy
• F14 (10A) pompa spryskiwacza przód/tył
• Cewka zapłonowa F15 (30A) – Sonda lambda na wylocie: nie scharakteryzowana – Sonda lambda na wlocie – Wtryskiwacz cylindra 1 – Wtryskiwacz cylindra 2 – Wtryskiwacz cylindra 3 – Wtryskiwacz cylindra 4 – Elektrozawór czyszczenia zbiornika – Diesel wysokoprężny pompa wtryskowa – elektrozawór RVG + przepustnica – rezystancja układu grzania gaźnika lub modułu przepustnicy – ​​elektrozawór logiczny (RVG) – układ podgrzewania paliwa
• F16 (30A) pompa zasilająca powietrzem
• F17 (30A) Napęd wycieraczek szyby przedniej
• F18 (40A) siłownik dopływu powietrza – moduł sterujący dopływem powietrza – termistor powietrza w przedziale pasażerskim – panel serwisowy – moduł bezpieczników w komorze silnika

Opcja 2

(20 A) Sygnał
dźwiękowy (30 A) Przekaźnik świateł mijania
(30 A) Wentylator chłodzenia silnika
(20 A) Gniazdo diagnostyczne, 1,6 l Zasilanie ECU
(30 A) Nie używany
(10 A) Nie używany
(10 A) Przekaźnik wentylatora chłodzenia silnika
(5 A) Nie używany
(25 A ) ) Centralny zamek (BSI)
(15A) Sterownik ABS
(5A) Układ podgrzewania wstępnego (diesel)
(15A) Pompa paliwa
(40A) Przekaźnik
(30A) Przekaźnik
(10A) Wentylator chłodzący silnik
(40A) Powietrze doładowania pompy powietrza
(10A) Prawo światło przeciwmgielne
(10A) Lewe światło przeciwmgielne
(10A) Czujnik prędkości
(15A) Czujnik temperatury płynu chłodzącego
(5A) Katalizator
