Schematy skrzynek bezpieczników i przekaźników – Citroën Nemo
Dotyczy pojazdów wyprodukowanych w latach:
2008, 2009.
Za zapalniczkę w Citroënie Nemo odpowiada bezpiecznik F94 (gniazdko zapalniczki), F96 (gniazdo pomocnicze 12V) w skrzynce bezpieczników w tablicy rozdzielczej, oraz F15 (gniazdo pomocnicze 12V), F85 (gniazdo pomocnicze 12V zapalniczki) w skrzynce bezpieczników komory silnika.
Lokalizacja
Deska rozdzielcza
Aby uzyskać dostęp do bezpieczników deski rozdzielczej, wykręć 2 śruby za pomocą kluczyka zapłonu i przechyl obudowę.
Komora silnika
Aby uzyskać dostęp do bezpieczników w komorze silnika, wyjmij złącze lewego przedniego reflektora, a następnie odepnij pokrywę skrzynki bezpieczników.
Skrzynka bezpieczników na desce rozdzielczej
Przypisanie bezpieczników w skrzynce bezpieczników deski rozdzielczej (2008, 2009)
| Numer |
Ampery [A] |
Opis |
| F12 |
7,5 A |
Zasilanie prawego światła mijania |
| F13 |
7,5 A |
Zasilanie reflektorów lewych świateł mijania;
Regulacja wysokości reflektorów. |
| F31 |
5 A |
Przełącznik zasilania jednostki sterującej silnika |
| F32 |
7,5 A |
Lampka przednia;
Przednia lampka sufitowa;
Tylna lampka sufitowa. |
| F36 |
10 A |
Sprzęt audio;
Przygotowanie do telefonu komórkowego;
Panel sterowania klimatyzacją;
Gniazdo diagnostyczne EODB. |
| F37 |
5 A |
Światło hamowania;
Tablica przyrządów. |
| F38 |
20 A |
Ryglowanie drzwi |
| F43 |
15 A |
Pompa wycieraczek |
| F47 |
20 A |
Zasilanie silnika elektrycznego szyby kierowcy |
| F48 |
20 A |
Zasilanie silnika elektrycznego szyby pasażera |
| F49 |
5 A |
Sterownik wspomagania parkowania;
Włącznik oświetlenia tylnego;
Elektryczne lusterka zewnętrzne. |
| F50 |
7,5 A |
Jednostka sterująca poduszkami powietrznymi |
| F51 |
5 A |
Włącznik pedału hamulca;
Włącznik pedału sprzęgła. |
| F53 |
5 A |
Tablica przyrządów;
Tylne światła przeciwmgielne. |

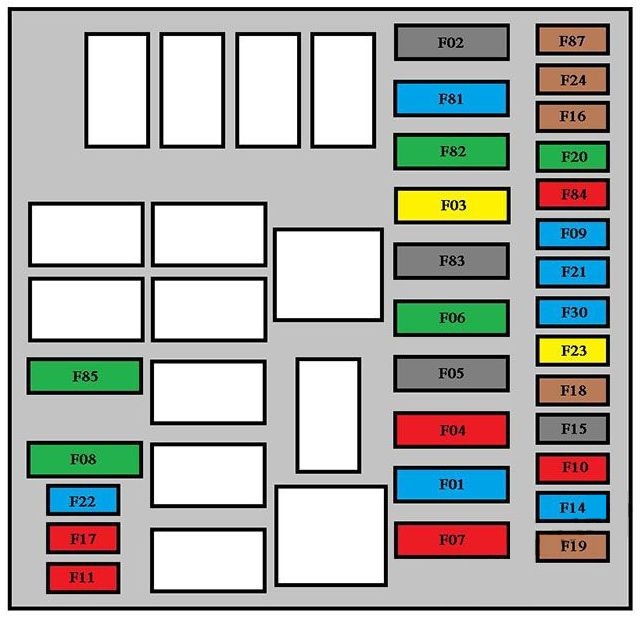

Skrzynka bezpieczników w komorze silnika
Przyporządkowanie bezpieczników w komorze silnika (2008, 2009)
| Numer |
Ampery [A] |
Opis |
| F01 |
60 A |
Jednostka sterująca |
| F03 |
20 A |
Zasilanie rozrusznika |
| F04 |
40 A |
Zasilanie pompy bloku hydraulicznego ABS |
| F06 |
30 A |
Sterowanie zespołem wentylatora z jedną prędkością |
| F07 |
40 A |
Sterowanie zespołem wentylatora o dużej prędkości |
| F08 |
30 A |
Pompa klimatyzatora |
| F10 |
10 A |
Klakson |
| F11 |
10 A |
Zasilanie wtórnego ładowania zarządzania silnikiem |
| F14 |
15 A |
Reflektory świateł drogowych |
| F 16 |
7,5 A |
Sterownik silnika;
Sterownik elektronicznego układu skrzyni biegów. |
| F17 |
15 A |
Zasilanie cewki zapłonowej, wtryskiwaczy, centralki sterowania silnikiem |
| F18 |
7,5 A |
Jednostka sterująca silnikiem (1,4 HDi) |
| F19 |
7,5 A |
Sprężarka klimatyzacji |
| F20 |
30 A |
Zasilanie podgrzewanej tylnej szyby;
Elektryczne lusterka zewnętrzne. |
| F21 |
15 A |
Zarządzanie silnikiem 1.4 benzyna, cewka przekaźnika T09 (HDi) |
| F22 |
20 A |
Sterownik silnika (1,4 HDi), pompa benzynowa |
| F23 |
20 A |
Zasilanie zaworów elektromagnetycznych bloku hydraulicznego ABS |
| F24 |
7,5 A |
ABS |
| F30 |
15 A |
Światła przeciwmgielne |
| F81 |
60 A |
Jednostka podgrzewania wstępnego |
| F82 |
30 A |
Pompa elektronicznego układu skrzyni biegów;
Zasilanie elektronicznego układu skrzyni biegów. |
| F84 |
10 A |
Elektroniczna jednostka sterująca i zawory układu skrzyni biegów |
| F85 |
30 A |
Zapalniczka -12 V gniazdo akcesoriów |
| F87 |
7,5 A |
Światła cofania;
Czujnik wody w oleju napędowym. |
