Chrysler, Dodge, Plymouth Neon (1999-2005) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
7 maja, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Chrysler, Dodge, Plymouth Neon

Dotyczy pojazdów nowych w latach:

1999, 2000, 2001, 2002, 2003, 2004, 2005.

Skrzynka bezpieczników w przedziale pasażerskim

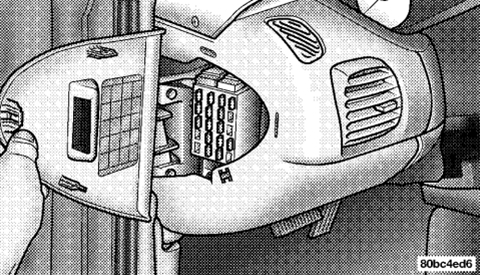

Panel dostępu do bezpieczników znajduje się za pokrywą końcową po lewej stronie tablicy rozdzielczej. Aby zdjąć panel, wyciągnij go, jak pokazano. Schemat identyfikujący komponenty i obwody znajduje się na wewnętrznej stronie pokrywy.

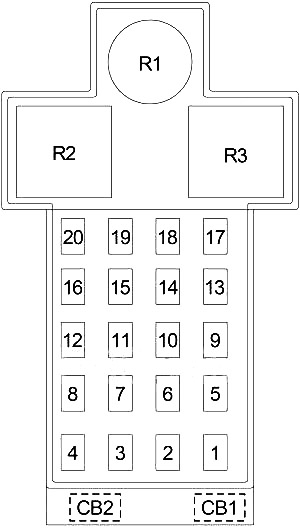

Chrysler, Dodge, Plymouth Neon (1999-2005) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10	Przełącznik zasilania lusterka, przełącznik wielofunkcyjny (połączony migacz)
2	10	1999-2004: Radio
2	20	2004-2005: Silnik wycieraczek, przełącznik wycieraczek/spryskiwaczy
3	20	Szyberdach, lampy do map/do czytania (2004-2005), radio (2004-2005)
4	10	1999-2000: Silnik wycieraczek, przełącznik wycieraczek/spryskiwaczy
	20	2001-2004: Silnik wycieraczek, przełącznik wycieraczek/spryskiwaczy
	15	2004-2005: Radio, lampa kopułkowa, osłona przeciwsłoneczna/lampa próżności, czujnik wtargnięcia, lampa pod maską, syrena (eksport), lampa ładunkowa, kompas /lusterko temperaturowe, moduł zdalnego dostępu bezkluczykowego (eksport), zestaw wskaźników, moduł immobilizera kluczyka strażniczego
5	10	LHD: Moduł sterowania poduszką powietrzną
5	10	RHD (2004-2005): lewy reflektor, prawy reflektor, zestaw wskaźników
6	20	LHD: Silnik dmuchawy nagrzewnicy klimatyzacji
6	10	RHD: Przełącznik świateł cofania (ręczna skrzynia biegów), przełącznik położenia postojowego/neutralnego (automatyczna skrzynia biegów (1999-2004)), elektromagnes blokady zmiany biegów hamulca (1999-2004), przełącznik odmgławiacza tylnej szyby, przełącznik jazdy na rowerze klimatyzacji, kierowca/ Przełącznik szyby pasażera, przełącznik lusterka elektrycznego (1999-2004), przełącznik blokady drzwi kierowcy/pasażera (1999-2004), kompas /lusterko temperatury (2004-2005), czujnik zasięgu skrzyni biegów (2004-2005)
7	10	LHD: Przełącznik świateł cofania (ręczna skrzynia biegów), przełącznik położenia postojowego/neutralnego (automatyczna skrzynia biegów (1999-2004)), elektromagnes blokady zmiany biegów hamulca (1999-2004), przełącznik odmgławiacza tylnej szyby, przełącznik jazdy na rowerze klimatyzacji, kierowca/ Przełącznik szyby pasażera, przełącznik lusterka elektrycznego (1999-2004), przełącznik blokady drzwi kierowcy/pasażera (1999-2004), kompas /lusterko temperatury (2004-2005), czujnik zasięgu skrzyni biegów (2004-2005), światła do jazdy dziennej (niskie ) Przekaźnik (2004-2005)
7	20	RHD: Silnik dmuchawy nagrzewnicy klimatyzacji
8	10	RHD: Moduł sterowania poduszką powietrzną
8	15	LHD (2004-2005): lewy reflektor, prawy reflektor, zestaw wskaźników
9	10	LHD: Moduł sterujący poduszki powietrznej, moduł sterujący poduszki powietrznej z lewej/prawej strony uderzeniowej (2004-2005)
9	10	RHD (2004-2005): zestaw wskaźników, moduł sterowania układem napędowym (2,0 l), przełącznik Autostick
10	15	LHD: Pompa wykrywania nieszczelności (z wyjątkiem eksportu (1999-2004)), moduł sterowania zespołem napędowym, elektromagnes sprzęgła przemiennika momentu obrotowego (automatyczna skrzynia biegów (1999-2004)), przekaźnik pompy paliwa, przekaźnik sprzęgła sprężarki klimatyzacji, ABS, przekaźnik wentylatora chłodnicy, hamulec Elektromagnes blokady zmiany biegów (2004-2005), przekaźnik niskiego poziomu wentylatora chłodnicy (2,4 l turbo (2004-2005)), wysoki przekaźnik wentylatora chłodnicy (2,4 l turbo (2004-2005)), elektromagnes ciśnienia wlotu przepustnicy (2,4 l turbo (2004- 2005))
10	10	RHD: zestaw wskaźników, moduł zdalnego dostępu bezkluczykowego, moduł immobilizera kluczyka Sentry
11	10	LHD: zestaw wskaźników, moduł zdalnego dostępu bezkluczykowego, moduł immobilizera kluczyka Sentry
11	15	RHD: Moduł sterujący układu napędowego, elektromagnes sprzęgła przemiennika momentu obrotowego (automatyczna skrzynia biegów (1999-2004)), przekaźnik pompy paliwa, przekaźnik sprzęgła sprężarki klimatyzacji, ABS, przekaźnik wentylatora chłodnicy, elektromagnes blokady zmiany biegów hamulca (2004-2005)
12	10	RHD: Moduł sterujący poduszki powietrznej, moduł sterujący poduszki powietrznej z lewej/prawej strony uderzeniowej (2004-2005)
12	10	LHD (2004-2005): zestaw wskaźników, moduł sterowania układem napędowym (2,0 l), przełącznik Autostick
13	20	2001-2005: Przełącznik zasilania fotela
14	20	Moduł zdalnego dostępu bezkluczykowego
15	15	Przełącznik reflektorów (radio, tylne/stop/kierunkowskazy (z wyjątkiem eksportu), postojowe/kierunkowskazy (z wyjątkiem eksportu), przednie światła obrysowe boczne (z wyjątkiem eksportu), światła rejestracyjne, tylne światła stopu (z wyjątkiem eksportu), światła rejestracyjne, Klaster przyrządów, moduł zdalnego dostępu bezkluczykowego, lampa miejska (eksport)), lewy/prawy moduł lavalier (eksport (2004-2005))
16	5	1999-2004: Moduł zdalnego dostępu bezkluczykowego
16	25	2004-2005: Przekaźnik świateł do jazdy dziennej (wysoki), przełącznik reflektorów, wybór wiązki reflektorów
17	10	Lewy reflektor, przełącznik poziomowania reflektorów (eksport)
18	10	Prawy reflektor, lewy/prawy moduł Lavalier (eksport (2004-2005))
19	10	LHD: zestaw wskaźników, przednie światło przeciwmgielne
20	10	1999-2004: Lustro mocy
20	10	RHD (2004-2005): Lusterko zasilania
CB1	30	1999-2004: Okno zasilania
CB1	20	2004-2005: Okno zasilania
CB2	25	1999-2004: Przełącznik reflektorów, wybór wiązki reflektorów
Przekaźnik
R1	–
R2	2004-2005: Światła do jazdy dziennej (niskie)
R3	2004-2005: Światła do jazdy dziennej (wysokie)

Zobacz także: Dodge RAM 1500, 2500, 3500 (2013-2018) - skrzynka bezpieczników i przekaźników

Skrzynka bezpieczników w komorze silnika

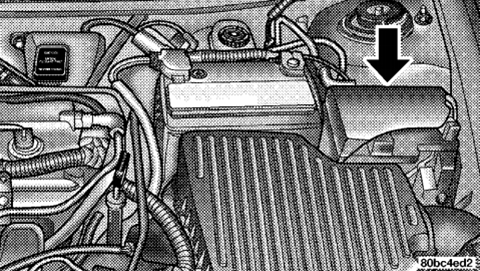

Power Distribution Center znajduje się w komorze silnika obok akumulatora. Etykieta identyfikująca komponenty i obwody znajduje się na spodzie pokrywy.

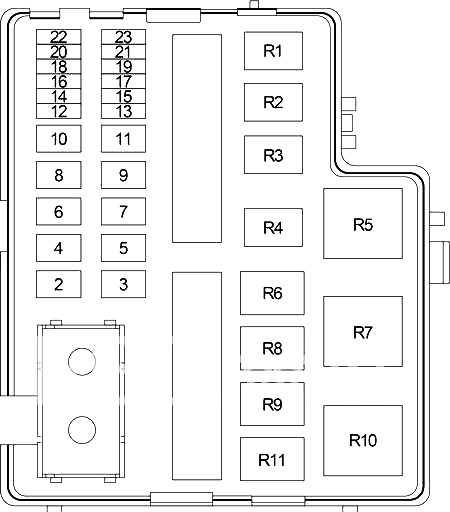

Chrysler, Dodge, Plymouth Neon (1999-2005) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
2	–	–
3	40	Bezpiecznik (przedział pasażerski): „13”, „14”, „15”, „16”, „CB2”
4	40	Wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „5”, „6”, „7”, „8”, „CB1”)
5	30	ABS
6	30	Przekaźnik wentylatora chłodnicy, przekaźnik wentylatora chłodnicy nr 2 (2,0L EATX)
6	30	2.0L Turbo (2004-2005): niski przekaźnik wentylatora chłodnicy, wysoki przekaźnik wentylatora chłodnicy
7	–	–
8	40	ABS
9	30	Przekaźnik rozrusznika, wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „1”, „2”, „3”, „4”, „9”, „10”, „11”, „12”)
10	40	Włącznik odmgławiacza tylnej szyby, (Bezpiecznik (przedział pasażerski): „20”)
11	–	–
12	–	–
13	15	1999-2004: Lampa kopułkowa, lampy do czytania/mapy, osłona przeciwsłoneczna/lampka w progach drzwi, czujnik wtargnięcia, lampa pod maską, syrena (eksport), lampa ładunkowa, radio, lampa i przełącznik w schowku na rękawiczki, moduł zdalnego dostępu bezkluczykowego (eksport), zestaw wskaźników, Moduł immobilizera klucza Sentry
13	20	2004-2005: Radio, (Bezpiecznik (Przedział Pasażerski): „4”)
14	20	Zapalniczka/Gniazdo Zasilania
15	15	Przełącznik wielofunkcyjny (połączony migacz)
16	15	2.0L RT (2001-2005): Przekaźnik zaworu dostrajania kolektora
17	20	2001-2005: Przekaźnik kontroli transmisji
17	15	2.0L Turbo (2004-2005): Subwoofer
18	15	1999-2004: Przekaźnik klaksonowy
	10	2.0L (2004-2005): Przekaźnik klaksonowy
	15	2.0L Turbo (2004-2005): Przekaźnik klaksonu
19	–	–
20	25	Przełącznik wielofunkcyjny (przełącznik reflektorów (światło przeciwmgielne))
21	20	Przekaźnik pompy paliwa, przekaźnik automatycznego wyłączania (wtryskiwacz paliwa, cewka zapłonowa, czujnik tlenu, generator, tłumik hałasu), złącze łącza danych, moduł sterujący układu napędowego, elektromagnes przeciwprzepięciowy (2.4 Turbo (2004-2005))
22	20	1999-2000: Przekaźnik sprzęgła sprężarki klimatyzacji
22	10	2001-2005: Przekaźnik sprzęgła sprężarki klimatyzatora
23	15	Przełącznik świateł stopu (ABS, tylne światła stopu (eksport), tylne światła stopu/kierunkowskazy (z wyjątkiem eksportu), centralne górne światło stopu)
Przekaźnik
R1	Pompa paliwowa
R2	2,0 l RT (2004-2005): zawór do regulacji kolektora
R3	–
R4	2004-2005: Kontrola transmisji
R5	2.4 Turbo (2004-2005): Sterowanie wentylatorem chłodnicy
R6	Klakson
R7	Wentylator chłodnicy
R7	2.4 Turbo (2004-2005): Wysoki wentylator chłodnicy
R8	Automatyczne wyłączanie
R9	Sprzęgło sprężarki klimatyzacji
R10	2.4 Turbo (2004-2005): Niski poziom wentylatora chłodnicy
R10	2.0L (EATX): Wentylator chłodnicy (nr 2)
R11	Rozrusznik
