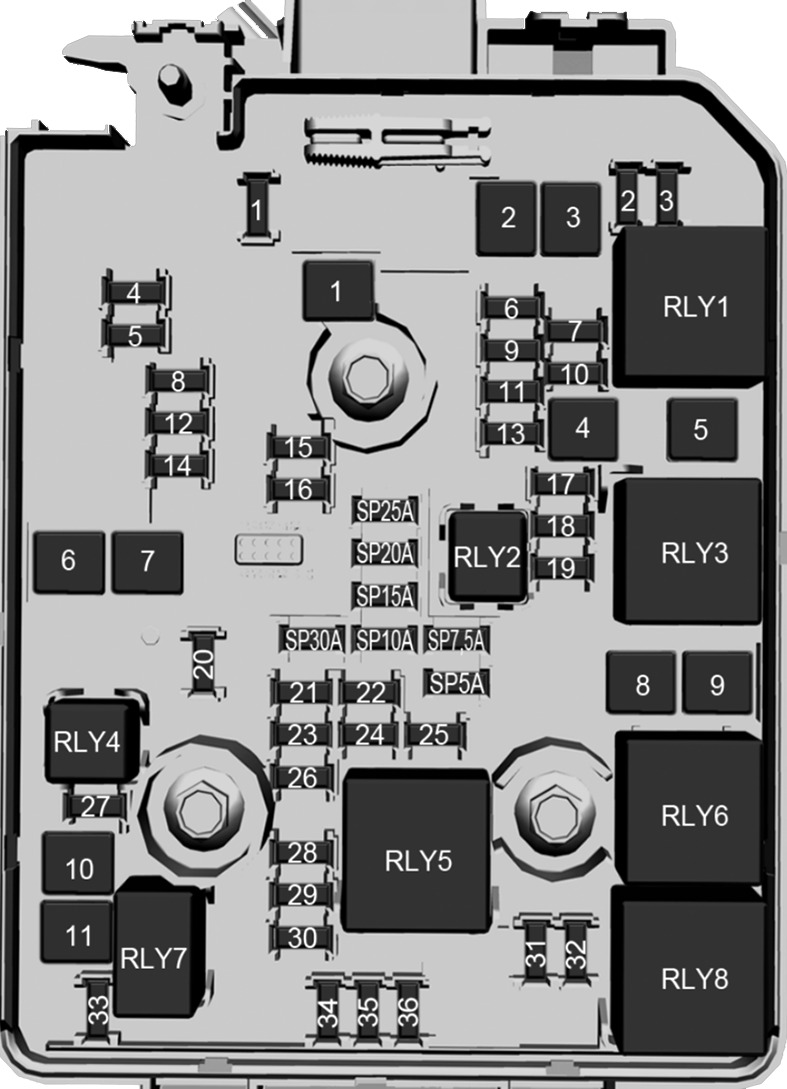

| mini bezpieczniki |
| 1 |
25A |
Nieużywany |
| 2 |
7,5A |
zewnętrzne lusterko wsteczne |
| 3 |
5A |
Nieużywany |
Reklama
|
| 4 |
25A |
Nieużywany |
| 5 |
30A |
Moduł ABS |
| 6 |
5A |
Nieużywany |
| 7 |
15A |
Nieużywany |
| 8 |
15A |
moduł automatycznej skrzyni biegów |
| 9 |
5A |
regulator napięcia sterującego |
| 10 |
10 A |
Nieużywane / Regulacja wysokości reflektorów |
| 11 |
20 |
wycieraczka tylnej szyby |
| 12 |
30A |
Odmgławiacz tylnej szyby |
| 13 |
10 A |
Nieużywany |
| 14 |
7,5A |
Nie używany (silnik ECONO.FLEX).
Podgrzewacz zewnętrznych lusterek wstecznych (silniki wysokoprężne i benzynowe) |
| 15 |
20 |
Nieużywany |
| 16 |
25A |
Nieużywany |
| 17 |
10 A |
Pompa zimnego rozruchu (silnik ECONO.FLEX).
Czujnik ciśnienia paliwa (silnik DIESEL).
Nieużywany (silnik NAFTA – Argentyna) |
| 18 |
10 A |
Moduł sterujący silnika / moduł automatycznej skrzyni biegów |
| 19 |
20 |
pompa paliwowa |
| 20 |
15A |
Nie używany (ECONO.FLEX i silniki benzynowe) |
| 10 A |
Nieużywany (diesel) |
| 21 |
10 A |
Cewka przekaźnika wentylatora silnika / Cewka przekaźnika klimatyzacji (ECONO.FLEX i silniki benzynowe).
brama wyładowcza; Moduł sterujący silnika / Cewka przekaźnika wentylatora silnika / Cewka przekaźnika klimatyzacji / Cewka przekaźnika podgrzewacza paliwa (silnik wysokoprężny) |
| 22 |
10 A |
Nieużywany |
Reklama
|
| 23 |
10 A |
Moduł sterujący silnika |
| 24 |
10 A |
Spryskiwacze szyb i szyb |
| 25 |
10 A |
Pompa zimnego rozruchu (silnik ECONO.FLEX).
Nie używany (silniki diesla i benzynowe) |
| 26 |
10 A |
Moduł sterujący silnika, masowy przepływ powietrza (ECONO.FLEX i silniki benzynowe).
Zawór nadmiarowy (silnik wysokoprężny) |
| 27 |
10 A |
Nieużywany |
| 28 |
10 A |
Moduł sterujący silnika, sonda lambda (ECONO.FLEX i silniki benzynowe).
Czujnik tlenu (silnik wysokoprężny) |
| 29 |
20 |
Moduł sterujący silnika |
| 30 |
15A |
Nie używany (silnik wysokoprężny).
Sterowanie wtryskiem i wtryskiem (ECONO.FLEX i silniki benzynowe) |
| 31 |
10 A |
Światła drogowe (lewa strona) |
| 32 |
10 A |
Światła drogowe (prawa strona) |
| 33 |
15A |
Moduł sterujący silnika (ECONO.FLEX i silniki benzynowe) |
| 5A |
Nieużywany (diesel) |
| 34 |
15A |
Klakson |
| 35 |
10 A |
sprężarka klimatyzacji |
| 36 |
10 A |
przednie światło przeciwmgielne |
Reklama
|
| Bezpieczniki JCase |
| 1 |
40A |
Moduł ABS |
| 2 |
30A |
Spryskiwacz do szyb |
| 3 |
40A |
Sterowanie ogrzewaniem, wentylacją i klimatyzacją |
| 4 |
30A |
Poduszka powietrzna / Automatyczne odblokowanie / Deska rozdzielcza / Pedał sprzęgła / Regulacja reflektorów |
| 5 |
40A |
Nieużywany |
| 6 |
30A |
Podgrzewacz paliwa (silnik wysokoprężny).
Nie używany (ECONO.FLEX i silniki benzynowe) |
| 7 |
40A |
Nieużywany |
| 8 |
30A |
Wentylator silnika (ECONO.FLEX i silniki benzynowe) |
| 40A |
Wentylator silnika (silnik wysokoprężny) |
| 9 |
40A |
Wentylator silnika (ECONO.FLEX i silniki benzynowe) |
| 60A |
Wentylator silnika (silnik wysokoprężny) |
| 10 |
30A |
Nie używany (ECONO.FLEX i silniki benzynowe) |
| 60A |
Świeca żarowa (silnik wysokoprężny) |
| 11 |
30A |
Start silnika |
| przekaźniki |
| RLY1 |
|
Uruchom i uruchom przekaźnik |
| RLY2 |
|
pompa paliwowa |
| RLY3 |
|
Nie używany (ECONO.FLEX i silniki benzynowe).
Wentylator chłodnicy (silnik wysokoprężny) |
| RLY4 |
|
nieużywany |
Reklama
|
| RLY5 |
|
Czujniki silnika/przekaźnik wtrysku/przekaźnik układu napędowego |
| RLY6 |
|
Wentylator silnika – wysoki |
| RLY7 |
|
Start silnika |
| RLY8 |
|
Wentylator silnika – niski |
