Schemat skrzynek bezpieczników i przekaźników – Chevrolet Prisma i Celta
Dotyczy pojazdów nowych w latach:
2010, 2011, 2012.

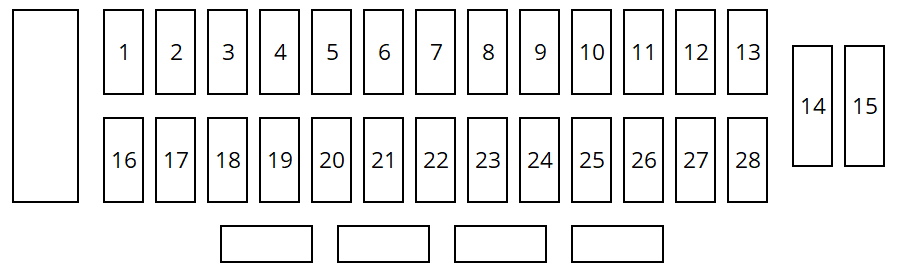

Skrzynka bezpieczników w przedziale pasażerskim

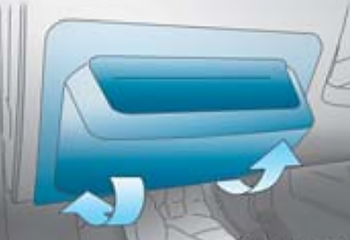

Skrzynka bezpieczników znajduje się na pokrywie deski rozdzielczej po lewej stronie kolumny kierownicy i jest chroniona pokrywą.
- zdejmij pokrywę; pociągnij go od dołu.
- Aby zamontować pokrywę, dopasuj punkty podparcia w górnej części obudowy i dociśnij dolną część, aż się zablokuje.
Nie próbuj otwierać pokrywy skrzynki bezpieczników, wyciągając ją z otworu schowka (jeśli jest w wyposażeniu).
| Numer |
Ampery [A] |
Opis |
| 1 |
30A |
Odmgławiacz tylnej szyby |
| 2 |
15A |
Oświetlenie wnętrza / oświetlenie bagażnika |
| 3 |
5A |
Zasilanie – akumulator: deska rozdzielcza/system immobilizera silnika |
| 4 |
5A |
Zasilanie po kluczyku zapłonu: deska rozdzielcza / system immobilizera silnika / cewka przekaźnika sprężarki klimatyzacji; |
| 5 |
– |
Nieużywany |
| 6 |
5A |
Przekaźnik zasilania cewki kluczyka zapłonu: odmgławiacz szyb / wentylacja wewnętrzna z klimatyzacją i oświetleniem przełącznika wentylacji wewnętrznej |
| 7 |
10 A |
Klakson / sygnał awaryjny / pompa zbiornika zimnego rozruchu (jeśli jest na wyposażeniu) |
| 8 |
10 A |
Światła postojowe – lewa strona / oświetlenie systemu audio / oświetlenie tablicy przyrządów |
| 9 |
20A |
Moduł komfortu (elektryczne szyby w drzwiach przednich i zamek elektryczny – 4 drzwi) (jeśli są na wyposażeniu) |
| 10 |
10 A |
Światła drogowe – lewa strona |
| 11 |
20A |
Moduł komfortu (elektryczne szyby w drzwiach przednich i zamek elektryczny – 4 drzwi) (jeśli są na wyposażeniu) |
| 12 |
10 A |
Światła mijania — lewa strona |
| 13 |
20A |
Moduł komfortu (alarm) |
| 14 |
20 A |
Silnik wentylatora wewnętrznego bez klimatyzatora (maxifuse) |
| 15 |
– |
Nieużywany |
| 16 |
30A |
Spryskiwacz i wycieraczka szyby przedniej/tylnej |
| 17 |
10 A |
Obwody słupka kluczyka zapłonu: kierunkowskazy / czujnik prędkości |
| 18 |
15A |
Gniazdo akcesoriów / system audio |
| 19 |
15A |
System nagłośnienia |
| 20 |
10 A |
Obwody zasilania kluczyka po zapłonie: cewka przekaźnika zimnego rozruchu (jeśli jest na wyposażeniu), zasilanie zaworu elektromagnetycznego zimnego rozruchu / podgrzewany czujnik tlenu |
| 21 |
10 A |
Światło hamowania/światło cofania |
| 22 |
7,5 |
Kluczyk zasilania po stacyjce – ECM |
| 23 |
10 A |
Światła postojowe – prawa strona / oświetlenie tablicy rejestracyjnej |
| 24 |
20A |
Moduł komfortu (elektryczne szyby w drzwiach przednich i zamek elektryczny – 4 drzwi) (jeśli są na wyposażeniu) |
| 25 |
10 A |
Światła drogowe – prawa strona |
| 26 |
15A |
sprężarka klimatyzacji |
| 27 |
10 A |
Światła mijania — prawa strona |
| 28 |
5A |
Moc cewki przekaźnika wentylatora chłodnicy |
Przekaźniki
Przekaźniki znajdują się w skrzynce bezpieczników.
| Numer |
Kolor |
Opis |
| I |
fioletowy |
pompa paliwowa |
| II |
Zielony |
Wentylator wewnętrzny, minimalna prędkość klimatyzatora |
| III |
Zielony |
Zimny start (jeśli jest w wyposażeniu) |
| IV |
czarny |
Spryskiwacz do szyb |
| v |
Zielony |
Odmgławiacz tylnej szyby |
| VI |
czerwony |
kierunkowskaz |
| VII |
fioletowy |
Wentylator / ogrzewanie / minimalna prędkość z klimatyzatorem |
| viii |
fioletowy |
Wentylator / ogrzewanie / maksymalna prędkość z klimatyzatorem i bez |
| IX |
Zielony |
Klakson |
| X |
– |
ALDL- Diagnoza |
| XI |
Pomarańczowy |
Sprężarka klimatyzacji |
| XII |
Szary |
główny przekaźnik |
| XIII |
brązowy |
Wentylator wewnętrzny (główny) z klimatyzatorem |

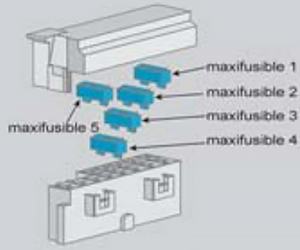

Skrzynka bezpieczników Maxi
Skrzynka bezpieczników maxi znajduje się obok akumulatora w komorze silnika.
Wymiana maxifuse:
- Odłącz przewód dodatni od akumulatora.
- Wyjmij skrzynkę bezpieczników maxi i zdejmij odpowiednią pokrywę.
- Usuń przepalony bezpiecznik. Przepalony bezpiecznik można rozpoznać wizualnie przez pęknięte włókno wewnętrzne; w takim przypadku należy go zastąpić oryginalnym o tej samej pojemności. Bezpiecznik maxi należy wymieniać dopiero po wykryciu i usunięciu przyczyny usterki.
- Załóż ponownie pokrywę skrzynki i zainstaluj ponownie skrzynkę bezpieczników maxi we właściwym miejscu.
- Podłącz przewód dodatni do akumulatora.
| Numer |
Ampery [A] |
Opis |
| 1 |
20 A |
System diagnostyczny/system zarządzania silnikiem (wtrysk/ECM/pompa paliwa) |
| 2 |
30A |
System oświetlenia/nagłośnienie/immobiliser silnika |
| 3 |
30A |
Wentylator chłodnicy (pojazdy bez klimatyzacji) |
| 4 |
30A |
Odmgławiacz tylnej szyby/klaksony/sygnał zagrożenia/system zimnego startu (ECONO.FLEX) |
| 5 |
60A |
Obwód zasilania kluczyka zapłonu (systemy kluczyka po zapłonie) |
| 6 |
40A |
Wentylator chłodnicy (pojazdy z klimatyzacją) |
