Schemat skrzynek bezpieczników i przekaźników – Chevrolet Optra
Dotyczy pojazdów nowych w latach:
2007, 2008, 2009, 2010, 2011, 2012.
Komora silnika

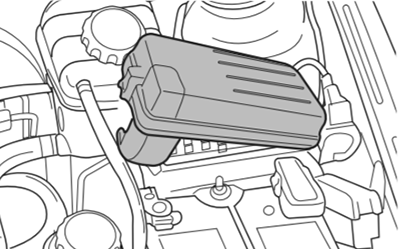

Blok bezpieczników silnika znajduje się obok zbiornika płynu chłodzącego.
| Numer |
Ampery [A] |
Opis |
| 1 |
30A |
Główny akumulator |
| dwa |
60A |
Układ przeciwblokujący (jeśli jest w wyposażeniu) |
| 3 |
30A |
silnik dmuchawy |
| 4 |
30A |
Rozruch 2 |
| 5 |
30A |
Rozruch 1 |
| 6 |
25A |
reflektory |
| 7 |
10 A |
elektroniczny moduł sterujący |
| 8 |
15A |
Moduł lampki ostrzegawczej układu przeciwblokującego (jeśli jest w wyposażeniu) |
| 9 |
15A |
Wewnętrzny blok bezpieczników |
| 10 |
15A |
pompa paliwowa |
| 11 |
10 A |
System klimatyzacji (jeśli jest na wyposażeniu) |
| 12 |
15A |
Klakson |
| 13 |
15A |
wysoka latarnia morska |
| 14 |
20 |
Elektrycznie sterowana szyba kierowcy (jeśli jest na wyposażeniu) |
| 15 |
15A |
światła stopu |
| 16 |
15A |
Zamki |
| 17 |
10 A |
podgrzewane lusterko |
| 18 |
15A |
Światła przeciwmgielne (jeśli są w wyposażeniu) |
| 19 |
10 A |
lewe podświetlenie |
| 20 |
15A |
Wtryskiwacz |
| 21 |
15A |
układ sterowania silnikiem |
| 22 |
10 A |
Światło mijania lewego reflektora |
| 23 |
20 lat |
Wentylator elektryczny o niskiej prędkości |
| 24 |
30A |
odmgławiacz |
| 25 |
30A |
Szybki wentylator elektryczny |
| 26 |
20 lat |
Elektryczne szyby (jeśli są na wyposażeniu) |
| 27 |
10 A |
właściwe oświetlenie |
| 28 |
10 A |
Prawy reflektor mijania |
| 29 |
|
Przekaźnik wentylatora elektrycznego o niskiej prędkości |
| 30 |
|
przekaźnik odmgławiacza |
| 31 |
|
Przekaźnik wentylatora elektrycznego o dużej prędkości |
| 32 |
|
Przekaźnik przednich świateł przeciwmgielnych (jeśli jest na wyposażeniu) |
| 33 |
|
Przekaźnik sprężarki klimatyzacji (jeśli jest na wyposażeniu) |
| 3. 4 |
|
przekaźnik pompy paliwa |
| 35 |
|
Przekaźnik podnośnika szyb (jeśli jest na wyposażeniu) |
| 36 |
|
przekaźnik oświetlenia |
| 37 |
|
przekaźnik klaksonu |
| 38 |
|
główny przekaźnik |
| 39 |
|
przekaźnik reflektorów |
Przedział pasażerski

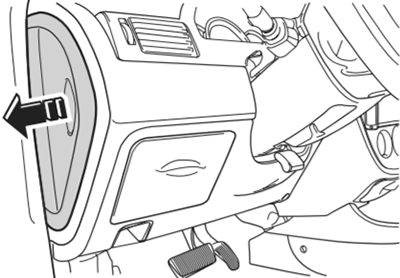

Blok bezpieczników w desce rozdzielczej znajduje się po stronie kierowcy na desce rozdzielczej.

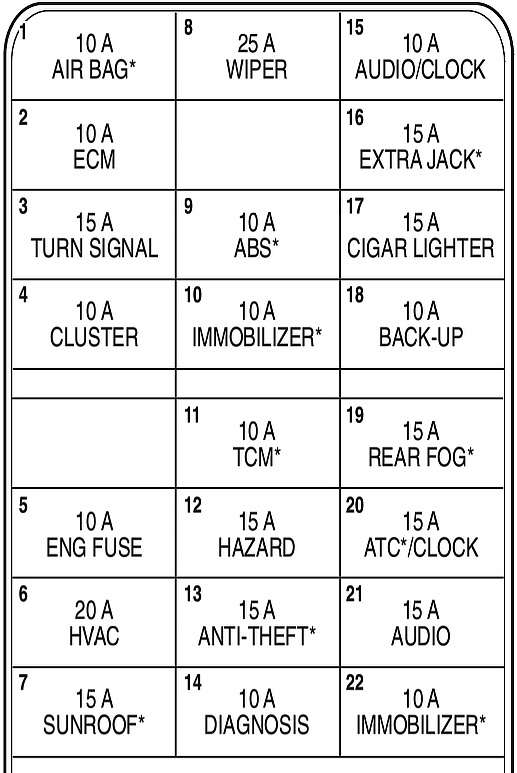

| Numer |
Ampery [A] |
Opis |
| 1 |
10 A |
Poduszka powietrzna (jeśli jest na wyposażeniu) |
| 2 |
10 A |
elektroniczny moduł sterujący |
| 3 |
15A |
Kierunkowskazy |
| 4 |
10 A |
Grupa |
| 5 |
10 A |
Silnik |
| 6 |
20 |
System ogrzewania i klimatyzacji |
| 7 |
15A |
Szyberdach (jeśli jest w wyposażeniu) |
| 8 |
25 |
Spryskiwacz do szyb |
| 9 |
10 A |
Układ przeciwblokujący (jeśli jest w wyposażeniu) |
| 10 |
10 A |
Immobilizer (jeśli jest na wyposażeniu) |
| 11 |
10 A |
Moduł kontroli trakcji (jeśli jest na wyposażeniu) |
| 12 |
15A |
Światła awaryjne |
| 13 |
15A |
System antykradzieżowy (jeśli jest na wyposażeniu) |
| 14 |
10 A |
Diagnoza |
| 15 |
10 A |
System dźwiękowy; zegar |
| 16 |
15A |
Dodatkowa wtyczka (jeśli jest na wyposażeniu) |
| 17 |
15A |
Zapalniczka |
| 18 |
10 A |
Światła cofania |
| 19 |
15A |
Tylne światła przeciwmgielne (jeśli są w wyposażeniu) |
| 20 |
15A |
Klimatyzacja automatyczna (jeśli jest w wyposażeniu); zegar |
| 21 |
15A |
System dźwiękowy |
| 22 |
10 A |
Immobilizer (jeśli jest na wyposażeniu) |
