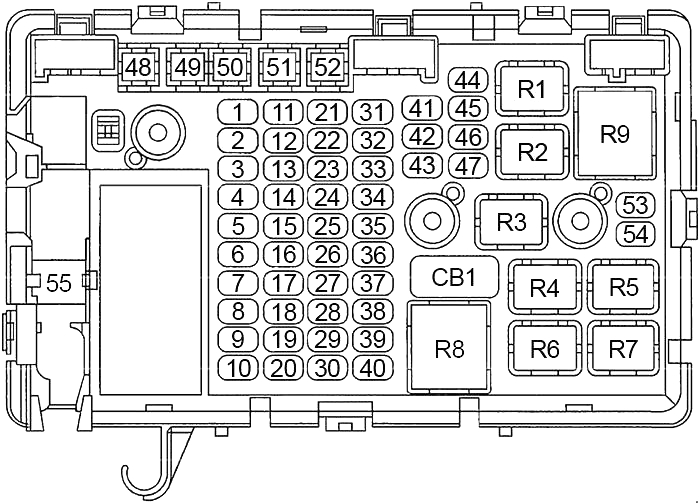

| Numer |
Ampery [A] |
Opis |
| 1 |
15 |
Radio, moduł interfejsu komunikacyjnego pojazdu (VCIM (’03-’05)), moduł dzwonka (’06-’07) |
| 2 |
20 |
Benzyna: Moduł sterowania układem napędowym (PCM) |
| 20 |
Olej napędowy: moduł sterujący silnika (ECM), moduł sterujący skrzyni biegów (TCM), podgrzewacz płynu chłodzącego |
| 3 |
10 |
Przekaźnik zatrzymania/zawrócenia przyczepy (lewy) |
| 4 |
10 |
Przekaźnik zatrzymania/zawrócenia przyczepy (prawy) |
| 5 |
10 |
Przyczepa z lampami zapasowymi lub C405 (przekrój) |
| 6 |
10 |
Benzyna: moduł sterowania układem napędowym (PCM), automatyczna skrzynia biegów, moduł sterowania nadwoziem (BCM) |
| 10 |
Olej napędowy: moduł sterujący silnika (ECM), moduł sterujący świec żarowych (GPCM), automatyczna skrzynia biegów, moduł sterujący nadwozia (BCM) |
| 7 |
15 |
Wyłącznik lampy stopu |
| 8 |
20 |
Odmgławiacz tylnej szyby, podgrzewane lusterko |
| 9 |
10 |
Prawe światło do jazdy dziennej/kierunkowskaz |
| 10 |
10 |
Lewa lampa do jazdy dziennej/kierunkowskaz |
| 11 |
15 |
Moduł sterowania nadwozia (BCM) |
| 12 |
20 |
Przekaźnik pompy paliwa |
| 13 |
30 |
Wiązka przewodów przyczepy |
| 14 |
15 |
Moduł kierunkowskazów ostrzegawczych |
| 15 |
15 |
Przekaźnik klaksonowy |
| 16 |
15 |
Moduł sterowania nadwozia (BCM) |
| 17 |
15 |
Przekaźnik zatrzymania/zawrócenia przyczepy (lewy i prawy) |
Reklama
|
| 18 |
15 |
Moduł sterowania nadwozia (BCM) |
| 19 |
10 |
Moduł sterowania nadwozia (BCM) |
| 20 |
10 |
Odbiornik zdalnego sterowania zamka drzwi (RCDLR) |
| 21 |
10 |
4,8L/5,3L/6,0L (benzyna): nawet wtryskiwacze paliwa, nawet cewki zapłonowe |
| 10 |
4,3 l (benzyna): wtryskiwacze paliwa, cewka zapłonowa |
| 22 |
10 |
Wyłącznik lampy stopu i przekaźnik klimatyzacji |
| 23 |
15 |
4,8L/5,3L/6,0L (benzyna): Nieparzyste wtryskiwacze paliwa, Nieparzyste cewki zapłonowe, Elektromagnes upustowy pochłaniacza EVAP, Czujnik masowego przepływu powietrza (MAF), Przełącznik położenia postojowego/neutralnego (PNP) |
| 15 |
4,3 l (benzyna): nieparzyste wtryskiwacze paliwa, moduł kontroli zapłonu, elektromagnes upustowy pochłaniacza EVAP, czujnik masowego przepływu powietrza (MAF), przełącznik położenia postojowego/neutralnego (PNP) |
| 10 |
Olej napędowy: czujnik MAF/IAT, przełącznik pozycji parkowania/neutralnej (PNP) |
| 24 |
10 |
Moduł sterowania nadwozia (BCM) |
| 25 |
20 |
Olej napędowy: podgrzewacz paliwa |
| 26 |
10 |
Wewnętrzne lusterko wsteczne |
| 27 |
10 |
Skrzynia korbowa, moduł sterujący układu napędowego (benzyna), moduł sterujący silnika (Diesel) |
| 28 |
10 |
System blokady zmiany biegów hamulca |
| 29 |
20 |
Pomocnicze gniazdo zasilania |
| 30 |
15 |
Zapalniczka, złącze łącza danych (DLC) |
| 31 |
10 |
Klaster tablicy przyrządów (IPC) |
| 32 |
10 |
Przekaźnik klimatyzacji |
| 33 |
30 |
Olej napędowy: Moduł sterujący silnika (ECM) |
| 34 |
10 |
Elektrozawór odpowietrzania kanistra EVAP (benzyna), tylny przekaźnik lampy przeciwmgielnej |
| 35 |
10 |
Olej napędowy: przekaźnik wentylatora chłodzącego |
| 36 |
15 |
Lampy zapasowe, przełącznik pozycji postojowej/neutralnej (PNP) |
| 37 |
10 |
Dodatkowy nadmuchiwany system przytrzymujący |
| 38 |
15 |
Benzyna: moduł sterowania zespołem napędowym (PCM), moduł tempomatu (CCM), moduł sterowania siłownikiem przepustnicy (TAC), czujnik prędkości/położenia kierownicy |
| 10 |
Olej napędowy: moduł sterujący silnika (ECM), moduł sterujący świec żarowych (GPCM), moduł sterujący skrzyni biegów |
| 39 |
15 |
Benzyna: czujnik tlenu |
| 40 |
15 |
Benzyna: czujnik tlenu |
| 41 |
15 |
Przekaźnik wycieraczek szyby przedniej |
| 42 |
10 |
Prawy reflektor (światła mijania) |
| 43 |
10 |
Lewy reflektor (światła mijania) |
Reklama
|
| 44 |
10 |
Lewy reflektor (światła drogowe) |
| 45 |
10 |
Prawy reflektor (światła drogowe) |
| 46 |
10 |
Moduł sterowania nadwozia (BCM) |
| 47 |
25 |
Silnik wycieraczek przedniej szyby |
| 48 |
60 |
Elektroniczny moduł sterujący hamulca (EBCM) |
| 49 |
40 |
Przekaźnik rozrusznika, wyłącznik zapłonu |
| 50 |
30 |
Wiązka przewodów przyczepy |
| 51 |
40 |
Rezystor silnika dmuchawy |
| 52 |
40 |
Stacyjka |
| 53 |
10 |
Olej napędowy: Moduł sterujący silnika (ECM) |
| 54 |
– |
– |
| 55 |
125 |
Blok bezpieczników – korpus |
| Wyłącznik obwodu |
| CB1 |
30 |
Fotel elektryczny |
| Przekaźnik |
| R1 |
Wycieraczka przedniej szyby |
| R2 |
Klimatyzacja |
| R3 |
Tylne światło przeciwmgielne |
| R4 |
Reflektor (światła drogowe) |
| R5 |
Pompa paliwowa |
| R6 |
Reflektor (światła mijania) |
| R7 |
Klakson |
| R8 |
Rozrusznik |
| R9 |
Olej napędowy: Moduł sterujący silnika (ECM) |
