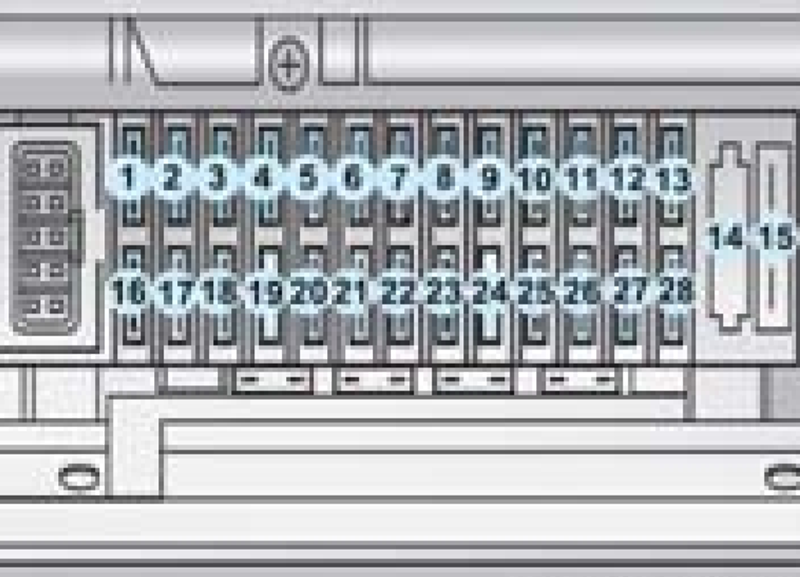

| 1 |
20A |
Światło awaryjne, moduł alarmu przeciwkradzieżowego (jeśli jest w wyposażeniu), klakson, wskaźnik potrójnej funkcji (jeśli jest w wyposażeniu), antena zasilająca (jeśli jest w wyposażeniu), oświetlenie kabiny pasażerskiej i zasilanie łącza diagnostycznego ALDL, system audio (tylko w pojazdach z klapą i wagonami – jeśli wyposażony) |
| 2 |
10 A |
Panel |
| 3 |
30A |
Odmgławiacz tylnej szyby |
| 4 |
– |
Nieużywany |
| 5 |
– |
Nieużywany |
| 6 |
10 A |
Cewka przekaźnika wentylatora chłodnicy |
| 7 |
30A |
Silnik wentylatora chłodnicy (pojazd wyposażony w klimatyzację) (tylko silnik 1,4 l) |
| 8 |
10 A |
Światła postojowe (lewa strona) |
| 9 |
10 A |
Pompa zbiornika zimnego rozruchu (Flexpower – jeśli jest na wyposażeniu) |
| 20A |
Światło przeciwmgielne (jeśli jest w wyposażeniu) |
| 10 |
10 A |
Światła drogowe – lewa strona |
| 11 |
5A |
światło cofania |
| 12 |
10 A |
Regulacja wysokości świateł mijania i reflektorów (lewa strona) (jeśli jest w wyposażeniu) |
| 13 |
20A |
Centralny zamek drzwi (jeśli jest w wyposażeniu), system audio (tylko pojazdy sedan — jeśli są w wyposażeniu) |
| 14 |
20A |
Elektryczny system szyb przednich (jeśli jest w wyposażeniu) |
| 15 |
30A |
Silnik wentylacji wewnętrznej (pojazd bez klimatyzacji) lub silnik wentylatora chłodnicy (pojazd z klimatyzacją) |
| 16 |
30A |
Spryskiwacz i wycieraczka szyby przedniej/tylnej |
| 17 |
10 A |
Tablica przyrządów, wskaźnik z trzema funkcjami (jeśli jest na wyposażeniu), brzęczyk reflektora (jeśli jest na wyposażeniu), cewki przekaźnika odmgławiacza klimatyzacji i tylnej szyby, oświetlenie: od przycisku światła, od włącznika zapłonu wewnętrzna wentylacja i odmgławiacz szyby i sterowanie ogrzewaniem; włączniki zasilania podnośników szyb (jeśli są na wyposażeniu), zasilanie przekaźników klimatyzacji i wentylatora chłodnicy (pojazdy z klimatyzacją) |
| 18 |
15A |
Gniazdo akcesoriów elektrycznych, system audio (tylko samochody sedan – jeśli są na wyposażeniu) |
| 20A |
Wtyczka do osprzętu elektrycznego i modułu elektronicznego centralnego zamka zamków (jeśli jest na wyposażeniu), systemu audio (tylko samochody Sedan – jeśli są na wyposażeniu) |
| 19 |
15A |
Układ zapłonu i zasilania dla ECM |
| 20 |
15A |
Silnik wentylatora chłodnicy (pojazdy bez klimatyzacji) (tylko silnik 1.0L Flexpower – jeśli jest na wyposażeniu) |
| 30A |
Silnik wentylatora chłodnicy (pojazdy z klimatyzacją) (tylko silnik 1,0 l Flexpower – jeśli jest na wyposażeniu) lub silnik wentylatora chłodnicy (tylko silnik 1,4 l) |
| 21 |
15A |
Światło hamowania, kierunkowskazy i oświetlenie przełączników świateł awaryjnych oraz dodatkowe tylne światło hamowania (światło hamowania) |
| 22 |
10 A |
Podgrzewana sonda lambda, elektromagnes zimnego startu (Flexpower – jeśli jest na wyposażeniu) i cewka przekaźnika zimnego startu (Flexpower – jeśli jest na wyposażeniu) |
| 23 |
10 A |
Światła postojowe (prawa strona), oświetlenie tablicy rejestracyjnej i oświetlenie przełącznika klimatyzacji |
| 24 |
10 A |
Silniki podnośnika tylnej szyby (jeśli są na wyposażeniu), prędkościomierz |
| 25 |
10 A |
Światła drogowe (prawa strona) i kontrolka świateł drogowych (tablica przyrządów) |
| 26 |
20A |
Elektryczna pompa paliwa i ECM |
| 27 |
10 A |
Regulacja wysokości świateł mijania i reflektorów (jeśli są w wyposażeniu) (prawa strona ) |
| 28 |
5A |
Silnik VHCE – ECM (Flexpower – jeśli jest na wyposażeniu) |
