Schemat skrzynek bezpieczników i przekaźników – Chevrolet Agile

Dotyczy pojazdów nowych w latach:

2014, 2015, 2016, 2017.

Lokalizacja skrzynki bezpieczników

Skrzynka bezpieczników i blok przekaźników znajdują się pod deską rozdzielczą; aby uzyskać dostęp, wyciągnij sakwę, jak pokazano na ilustracji.

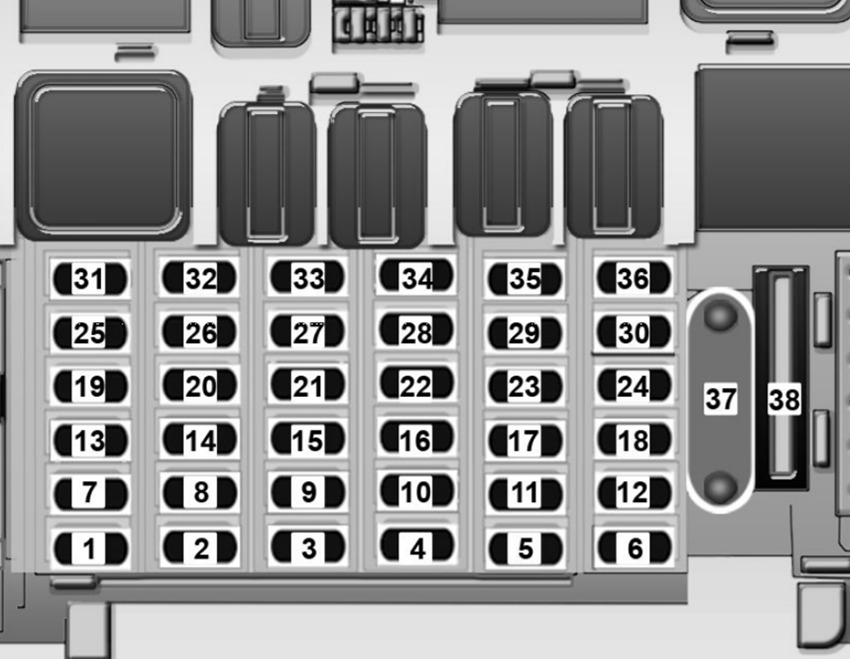

Chevrolet Agile (2014-2017) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	nieużywany
2	10 A	Panel
3	2A	Kontrola za pomocą kierownicy
4	20	Gniazdo zapalniczki 12V
Reklama
5	5A	Panel
6	10 A	Radio
7	15A	Klakson
8	15A	Kierunkowskazy (tablica przyrządów)
9	20	System szyb elektrycznych (prawa strona)
10	15A	Światło hamowania / centralne światło hamowania. światło cofania
11	–	nieużywany
12	5A	Radio (funkcja „on/off” z zapłonem pojazdu)
13	20	Moduł sterujący silnika. Przekaźnik wtrysku (główny)
14	25A	Odmgławiacz tylnej szyby
15	20	System szyb elektrycznych (lewa strona)
16	5A	Moduł sterujący do ogrzewania, wentylacji i klimatyzacji. moduł komfortu
17	15A	światła drogowe
18	5A	Moduł sterujący ogrzewaniem, wentylacją i klimatyzacją (pojazd z centralnym zamkiem i alarmem antywłamaniowym). Czujnik ultradźwiękowy (pojazd z centralnym zamkiem i alarmem antykradzieżowym). Lampka do czytania (pojazd z centralnym zamkiem i alarmem antywłamaniowym)
19	10 A	Przekaźnik zimnego startu (Flex)
20	15A	System alarmowy
21	20	pompa paliwowa
22	5A	Elektryczne lusterka zewnętrzne. Moduł komfortu. Panel
23	25A	Moduł hamulca ABS
24	–	nieużywany
Reklama
25	20	System alarmowy. system zamków drzwi
26	20	Przednie światła przeciwmgielne. tylne światła przeciwmgielne
27	15A	moduł poduszki powietrznej
28	10 A	Światła mijania (prawa strona)
29	10 A	Światło pozycyjne (przednie lewe). Światło pozycyjne (tylne lewe). światła radiowe
30	–	nieużywany
31	5A	Dzięki uprzejmości ściemniacz światła/tablica przyrządów
32	5A	Wyłącznik światła awaryjnego. Moduł sterowania ogrzewaniem, wentylacją i klimatyzacją (pojazd bez centralnego zamka i systemu antywłamaniowego). Klakson (pojazd z poduszką powietrzną)
33	15A	Wycieraczki przednie i tylne. Spryskiwacz przedniej i tylnej szyby
34	10 A	Światła mijania (lewa strona)
35	10 A	Światło pozycyjne (przednie prawe). Światło patentowe. Światło pozycyjne (tylne prawe). Moduł sterujący ogrzewaniem, wentylacją i klimatyzacją („tryb nocny”)
36	7,5A	Klimatyzacja
37	30A	tryb logistyczny
38	–	nieużywany

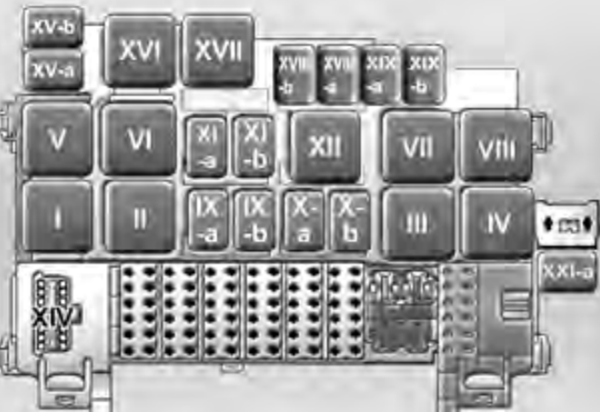

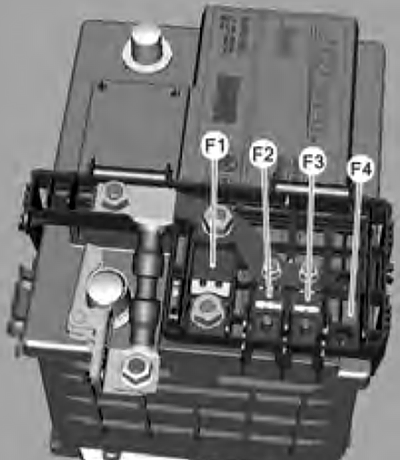

Blok przekaźników

Chevrolet Agile (2014-2017) - skrzynka bezpieczników i przekaźników

Numer	Opis
Reklama
I	pompa paliwowa
II	Wtrysk (główny)
III	Startujący silnik
IV	wycieraczki przednie
v	Odmgławianie tylnej szyby
VI	światła drogowe
VI	Wentylator chłodnicy (benzyna/flex) (pojazdy z klimatyzacją), prędkość 1
viii	Przekaźnik zabezpieczający (system wtryskowy)
IX-a	światła mijania
IX-b	światła parkingowe
X	zimny start (flex)
x-b	Klakson (pojazdy z poduszką powietrzną)
xl-a	nieużywany
xl-b	sprężarka klimatyzacji
XII	wycieraczka tylnej szyby
XIII	nieużywany
XIV	złącze testu diagnostycznego
XV-a	przednie światło przeciwmgielne
XV-b	tylne światła przeciwmgielne
XVI	Wentylator chłodnicy (benzyna/flex) (pojazdy z klimatyzacją), prędkość 2
Reklama
XVII	światło cofania
XVIIl-a	Bezpiecznik 40A J-Case – Wentylator chłodnicy
XVIII-b	Bezpiecznik 30A J-Case — rozrusznik
XLX-a	Bezpiecznik 40 A J-Case — Wentylator chłodnicy (nafta/flex) (z klimatyzacją). Bezpiecznik 30A J-Case — wentylator chłodnicy (benzyna/flex) (bez klimatyzacji)
XIX-B	Bezpiecznik w obudowie J 40A – pompa ABS
XX	nieużywany
