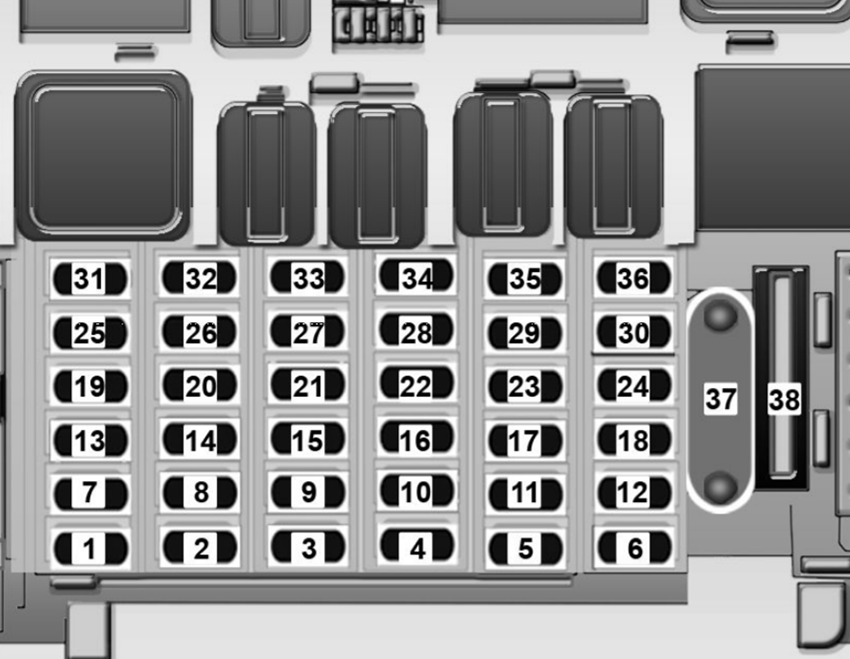

| 1 |
10 A |
Radio (pojazd bez centralnego zamka lub systemu antywłamaniowego) |
| 2 |
10 A |
Deska rozdzielcza / Sterowanie oświetleniem (BCM) |
| 3 |
20 |
Centralny zamek / System alarmowy |
| 4 |
20 |
Zapalniczka.
Gniazdo 12V (przód) |
| 5 |
— |
nieużywany |
| 6 |
10 A |
Radio (pojazd z centralnym zamkiem i alarmem antywłamaniowym) |
| 7 |
15A |
Klakson |
| 8 |
10 A |
Kierunkowskazy (BCM) |
| 9 |
20 |
System szyb elektrycznych (prawa strona) |
| 10 |
15A |
Światło hamowania.
Światło cofania.
oświetlenie schowka na rękawiczki |
| 11 |
15A |
Moduł sterowania skrzynią biegów (TCM) (pojazd ze zautomatyzowaną manualną skrzynią biegów) |
| 12 |
5A |
Radio (funkcja „on/off” z zapłonem pojazdu) |
| 13 |
20 |
Przekaźnik wtrysku (główny).
Moduł sterujący silnika |
| 14 |
25A |
Odmgławiacz tylnej szyby |
| 15 |
20 |
System szyb elektrycznych (lewa strona) |
| 16 |
5A |
Pulpit nawigacyjny (BCM).
Moduł ABS.
Moduł sterujący do ogrzewania, wentylacji i klimatyzacji.
System podnośników szyb (wyłączniki drzwiowe) |
| 17 |
15A |
Wysokie światło |
| 18 |
5A |
Moduł sterujący ogrzewaniem, wentylacją i klimatyzacją (pojazd z centralnym zamkiem i alarmem antywłamaniowym).
Światło bagażnika.
czujnik ultradźwiękowy.
światło do czytania |
| 19 |
10 A |
Pompa zimnego startu (Flex) |
| 20 |
10 A |
System alarmowy |
| 21 |
20 |
pompa paliwowa
Moduł sterujący silnika |
| 22 |
5A |
Elektryczne lusterka zewnętrzne.
Radio (funkcja „on/off” przy zapłonie pojazdu).
Zawieszenie systemu alarmowego.
Centralny zamek (pilot).
Akustyczne ostrzeżenie o włączeniu klawisza |
| 23 |
25A |
Moduł hamulca ABS |
| 24 |
— |
nieużywany |
| 25 |
10 A |
Złącze diagnostyczne.
Światło bagażnika (pojazd bez centralnego zamka lub systemu antywłamaniowego).
Czujnik ultradźwiękowy (pojazd bez centralnego zamka lub systemu antywłamaniowego).
Lampka do czytania (pojazd bez centralnego zamka lub systemu antywłamaniowego).
System alarmowy |
| 26 |
20 |
Przednie światła przeciwmgielne.
tylne światła przeciwmgielne |
| 27 |
15A |
moduł poduszki powietrznej |
| 28 |
10 A |
Światła mijania (lewa strona) |
| 29 |
10 A |
Światło pozycyjne (przednie lewe).
Światło pozycyjne (tylne prawe).
światło patentowe |
| 30 |
15A |
Moduł sterowania skrzynią biegów (TCM) (pojazd ze zautomatyzowaną manualną skrzynią biegów) |
| 31 |
10 A |
ściemniacz światła/tablica przyrządów |
| 32 |
5A |
Wyłącznik światła awaryjnego.
Moduł sterowania ogrzewaniem, wentylacją i klimatyzacją (pojazd bez centralnego zamka i systemu antywłamaniowego).
Klakson (pojazd z poduszką powietrzną) |
| 33 |
15A |
Wycieraczka szyby przedniej i wycieraczka szyby tylnej.
Spryskiwacz szyby przedniej i szyb |
| 34 |
10 A |
Światła mijania (lewa strona) |
| 35 |
10 A |
Światło pozycyjne (przednie prawe).
Światło pozycyjne (tylne lewe).
Moduł sterujący ogrzewaniem, wentylacją i klimatyzacją („tryb nocny”) |
| 36 |
7,5A |
Klimatyzacja |
| 37 |
30A |
Moduł sterujący ogrzewaniem, wentylacją i klimatyzacją (pojazd z centralnym zamkiem i alarmem antywłamaniowym).
Światło bagażnika (pojazd z centralnym zamkiem i alarmem antykradzieżowym).
Czujnik ultradźwiękowy (pojazd z centralnym zamkiem i alarmem antykradzieżowym).
Lampka do czytania (pojazd z centralnym zamkiem i alarmem antykradzieżowym).
Radio (pojazd z centralnym zamkiem i alarmem antywłamaniowym) |
| 38 |
— |
nieużywany |
