BMW X6 (E71-E72) (2007-2014) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
18 grudnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – BMW X6 (E71-E72)

Dotyczy pojazdów wyprodukowanych w latach:

2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Silniki benzynowe:

N54B30 – 3,0 l (xDrive35i)
N55B30 – 3,0 l (xDrive35i)
N63B44 – 4,4 l (xDrive50i, ActiveHybrid X6)
S63B44 – 4,4 l (X6 M)

Silniki Diesla:

M57D30TU2 – 3,0 l (xDrive30d, xDrive35d)
N57D30OL – 3,0 l (xDrive30d)
N57D30TOP – 3,0 l (xDrive40d)
N57S – 3,0 l (X6 M50d)

Skrzynka bezpieczników w przedziale pasażerskim

Bezpieczniki znajdują się we wnęce na nogi pasażera z przodu, na spodzie zestawu wskaźników.

BMW X6 (E71-E72) (2007-2014) - skrzynka bezpieczników i przekaźników

Dostęp:

Odkręć śruby panelu poszycia wnęki na nogi.
Połóż panel wykończeniowy we wnęce na nogi.
Odkręć śrubę, strzałka 1, i złóż podstawę bezpiecznika, strzałka 2.
Wymienić odpowiedni bezpiecznik.
Montaż odbywa się w odwrotnej kolejności do demontażu. Należy przy tym zapewnić prawidłowe i bezpieczne zamocowanie panelu poszycia wnęki na nogi.

BMW X6 (E71-E72) (2007-2014) - skrzynka bezpieczników i przekaźników

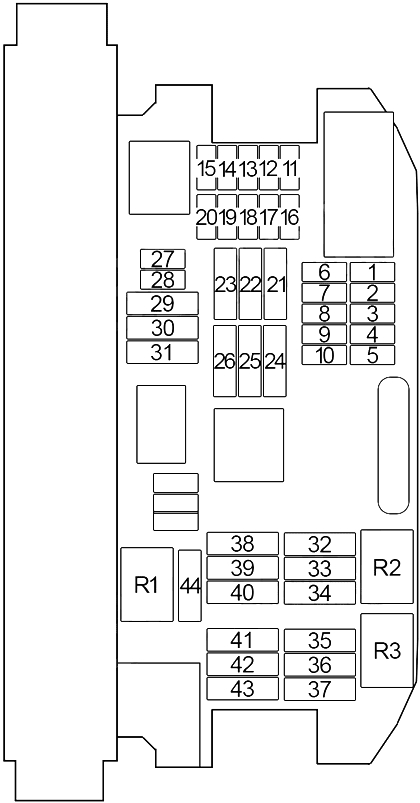

Numer	Ampery [A]	Opis
1	20	Silnik regulacji kolumny kierownicy, system ogrzewania/klimatyzacji
2	10	Jednostka napędowa odblokowania schowka na rękawiczki, oświetlenie schowka na rękawiczki (10.2009→)
3	7,5	Syrena i czujnik alarmu przechyłu
4	10	z wyjątkiem N55: moduł cyfrowej elektroniki silnika (DME).
	10	N55: Zintegrowany moduł zasilania
	10	ActiveHybrid: moduł cyfrowej elektroniki silnika (DME).
5	10	Centrum sterowania funkcjami dachu
6	10	Kontroler iDrive, zmieniarka DVD, zmieniarka CD, przełącznik wyboru wideo
7	5	Aktywny tempomat, zarządzanie dynamiką wzdłużną, kontrola ciśnienia w oponach (RDC)
8	7,5	Zarządzanie dynamiką pionową (satelita przedniego lewego/prawego amortyzatora)
9	15	Przekaźnik klaksonu (lewy/prawy klakson)
10	5	Hamulec postojowy, system dostępu do samochodu
11	20	Niezależna nagrzewnica pomocnicza
12	10	Centrum przełączania kolumny kierownicy
13	15	Kontrola skrzyni biegów
14	10	Dynamiczny napęd
15	10	Przełącznik wyboru biegów
16	10	Blok przełączników drzwi kierowcy, lusterko zewnętrzne po stronie kierowcy, lusterko zewnętrzne po stronie pasażera
17	5	Centralny wyświetlacz informacyjny, system ogrzewania/klimatyzacji (bez elektrycznej regulacji kolumny kierownicy), aktywny przełącznik wideo (Japonia)
18	7,5	Wyświetlacz Head-Up, wentylator skrzynki elektrycznej, zawór odpowietrzający zbiornika paliwa (→09.2011), zawór odcinający odpowietrzenie zbiornika (→09.2011)
19	5	Dynamiczna kontrola stabilności (DSC), centrum kontroli funkcji dachu (bez szyberdachu)
20	10	Zintegrowane zarządzanie podwoziem (ICM), Servotronic (bez ICM)
21	30	Odmgławiacz tylnej szyby
22	5	lewy reflektor
23	40	Moduł na nogi
24	40	Aktywny układ kierowniczy
25	5	Prawy reflektor
26	30	→08.2008: Pompka spryskiwaczy reflektorów
26	25	08.2008→: Pompka spryskiwacza reflektorów
27	15	→03.2010: Centralny zamek
27	20	04.2010→: Centralny zamek
28	15	Centralny zamek
29	40	Silnik szyby tylnej po stronie kierowcy
30	30	Centralny zamek
31	40	Silnik elektrycznego podnośnika szyby po stronie pasażera z tyłu
32	40	Kompresor zawieszenia pneumatycznego
33	30	Moduł na nogi
34	30	Moduł na nogi
35	30	N63, S63, ActiveHybrid: czujniki tlenu
36	30	N63, ActiveHybrid: Elektrozawór VANOS nr 2 – wlot, Elektrozawór VANOS nr 2 – wydech, czujnik wału korbowego, zawór upustowy, zawór recyrkulacji nr 2, czujnik masowego przepływu powietrza (nr 1, nr 2)
37	–	–
38	30	N57: Przekaźnik obciążenia SCR
39	40	System dostępu do samochodu
40	30	Dynamiczna kontrola stabilności (DSC)
41	7,5	N63, S63, ActiveHybrid: Pompa płynu chłodzącego do chłodnicy powietrza doładowującego nr 2, jednostka napędowa przesłony chłodnicy
41	7,5	N54: Miernik masy powietrza z gorącą folią, jednostka napędowa żaluzji chłodnicy
42	30	N63, S63, ActiveHybrid: moduł cyfrowej elektroniki silnika (DME), pompa płynu chłodzącego do chłodnicy międzystopniowej, zawór regulacji objętości, konwerter ciśnienia zaworu upustowego (nr 1, №2)
42	30	N54: moduł cyfrowej elektroniki silnika (DME), zawór odpowietrzający zbiornika paliwa, czujnik wału korbowego, zawór regulacji objętości, czujniki tlenu (przed katalizatorem)
43	30	N63, S63, ActiveHybrid: czujnik wałka rozrządu zaworów dolotowych (nr 1, nr 2), czujnik wałka rozrządu zaworów wydechowych (nr 1, nr 2), czujnik stanu oleju, zawór odpowietrzający zbiornika paliwa, termostat mapy charakterystyki, pompa płynu chłodzącego do chłodnicy międzystopniowej
43	30	N54: czujniki tlenu (za katalizatorem), czujnik stanu oleju
44	30	Silnik wycieraczki przedniej
Niewymienne
45	60	Przekaźnik odcięcia wentylatora elektrycznego (wentylator elektryczny)
46	40	Dynamiczna kontrola stabilności (DSC)
47	40	N57, M57US: Podgrzewacz paliwa
48	40	Stopień mocy dmuchawy
49	–	–
Przekaźnik
R1	Wycieraczka (przekaźnik nr 2)
R2	Kompresor zawieszenia pneumatycznego
R3	–

Zobacz także: BMW 7 F01-F02 (2008-2015) - skrzynka bezpieczników i przekaźników

Skrzynki bezpieczników komory silnika

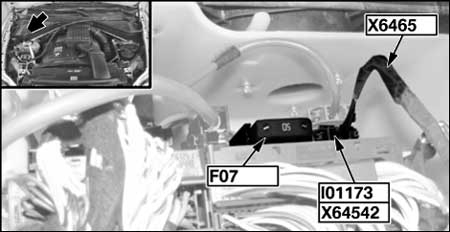

Uchwyt bezpiecznika (N54)

BMW X6 (E71-E72) (2007-2014) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
7	50	Elektryczna pompa płynu chłodzącego

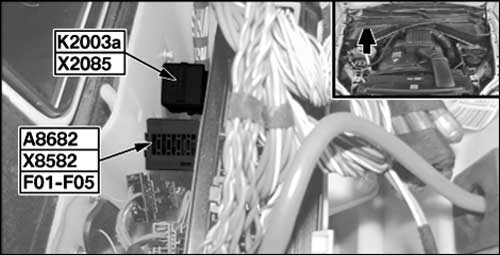

Skrzynka bezpieczników – niewymienialna (N55)

BMW X6 (E71-E72) (2007-2014) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15	Moduł cyfrowej elektroniki silnika (DME).
2	20	Moduł cyfrowej elektroniki silnika (DME).
3	15	Moduł cyfrowej elektroniki silnika (DME), klapa wydechowa, jednostka napędowa żaluzji chłodnicy
4	15	Moduł cyfrowej elektroniki silnika (DME), wtryskiwacz paliwa
5	20	Moduł cyfrowej elektroniki silnika (DME), zapłon
6	40	Moduł cyfrowej elektroniki silnika (DME), Valvetronic
7	50	Elektryczna pompa płynu chłodzącego

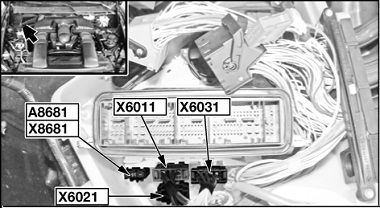

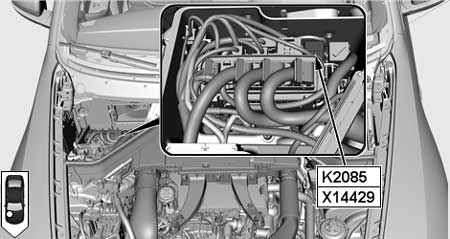

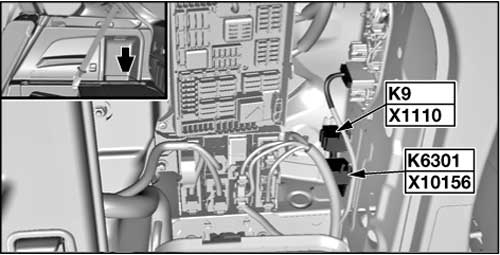

Skrzynka bezpieczników (N57, M57)

BMW X6 (E71-E72) (2007-2014) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20	M57: Regulator ciśnienia doładowania nr 1, czujnik efektu Halla wałka rozrządu nr 1, zawór regulacji ciśnienia szyny, zawór regulacji objętości, zawór dławiący
1	20	N57: czujnik tlenku azotu przed katalizatorem SCR, siłownik ciśnienia doładowania stopnia wysokiego ciśnienia (VNT nr 1, 2), zawór LP-EGR, czujnik efektu Halla wałka rozrządu nr 1, zawór przełączający, klapa obejściowa sprężarki niskiego ciśnienia, zawór sterujący turbiny, Zawór regulacji ciśnienia szyny, zawór regulacji objętości, zawór dławiący
2	20	M57: Elektrozawór recyrkulacji spalin, ogrzewanie odpowietrznika skrzyni korbowej, elektryczny zawór przełączający montowany na silniku, elektryczny zawór przełączający klap wirowych, czujnik tlenu przed katalizatorem, jednostka sterująca podgrzewaniem wstępnym, czujnik stanu oleju
2	20	N57: zawór upustowy, zawór obejściowy sprężarki, zawór elektromagnetyczny recyrkulacji spalin, elektryczny zawór przełączający montowany na silniku, elektryczny zawór przełączający klap wirowych, czujnik tlenu przed katalizatorem, jednostka sterująca podgrzewaniem wstępnym, czujnik stanu oleju
3	30	M57, N57: Jednostka sterująca cyfrowej elektroniki diesla (DDE).
4	30	M57: Jednostka napędowa żaluzji chłodnicy
4	10	N57: Ogrzewanie odpowietrznika skrzyni korbowej, przekaźnik obciążenia SCR, jednostka napędowa żaluzji chłodnicy, czujnik tlenku azotu za katalizatorem SCR, pompa transferowa, moduł dostarczania SCR, pasywny czujnik poziomu napełnienia zbiornika
5	10	M50d: Przekaźnik pompy płynu chłodzącego, sprężarka wysokociśnieniowa №2 – zawór przełączający klapy recyrkulacji powietrza, przetwornik ciśnienia zaworu upustowego, zawór przełączający klapy sterującej turbiny

Zobacz także: BMW X3 F25 (2011-2017) - skrzynka bezpieczników i przekaźników

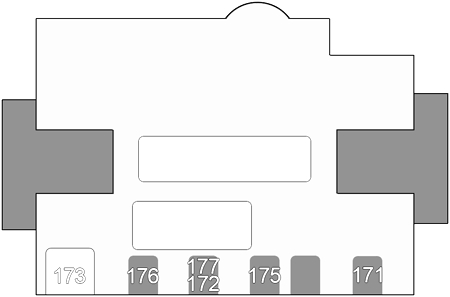

Topliwy blok ogniw (niewymienny)

BMW X6 (E71-E72) (2007-2014) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
171	100	→02.2007: Wentylator elektryczny
171	100	03.2007→: Komponent chroniony
172	100	Tylna skrzynka rozdzielcza zasilania (skrzynka bezpieczników w bagażniku)
173	250	Skrzynka przyłączeniowa (skrzynka bezpieczników w przedziale pasażerskim)
504	100	ActiveHybrid: Przekaźnik odcinający
176	80	Silniki benzynowe (z wyjątkiem N55), ActiveHybrid: zacisk 15 przekaźnika oszczędzania energii
	80	Silniki Diesla: Przekaźnik jednostki sterującej Digital Diesel Electronics (DDE).
	100	N55: Zintegrowany moduł zasilania
177	100	→09.2008: Elektryczna nagrzewnica pomocnicza
177	80	10.2008→: Elektryczna nagrzewnica pomocnicza

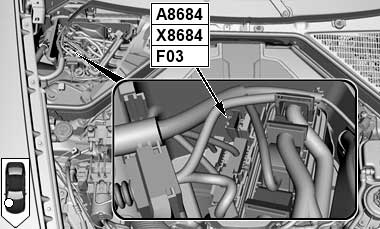

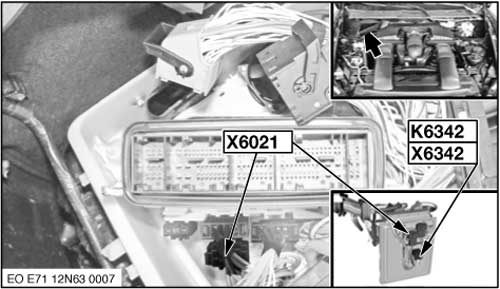

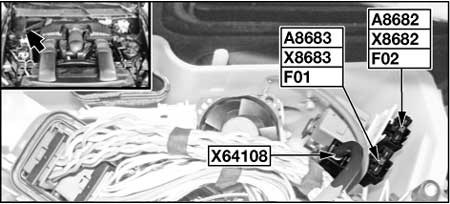

Uchwyty bezpieczników (N63, S63, ActiveHybrid)

BMW X6 (E71-E72) (2007-2014) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30	→04.2013: Pompa płynu chłodzącego turbosprężarki, moduł cyfrowej elektroniki silnika (DME).
30		05.2013→: Moduł cyfrowej elektroniki silnika (DME), bezpiecznik: „03”
2	30	Cewki zapłonowe, kondensator przeciwzakłóceniowy do cewek zapłonowych

BMW X6 (E71-E72) (2007-2014) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
3	5	Pompa płynu chłodzącego turbosprężarki

BMW X6 (E71-E72) (2007-2014) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
6	15	Pompa płynu chłodzącego do chłodnicy międzystopniowej

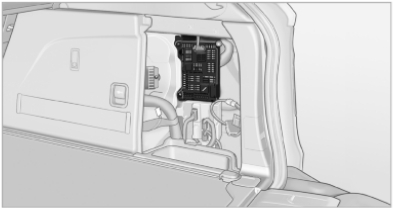

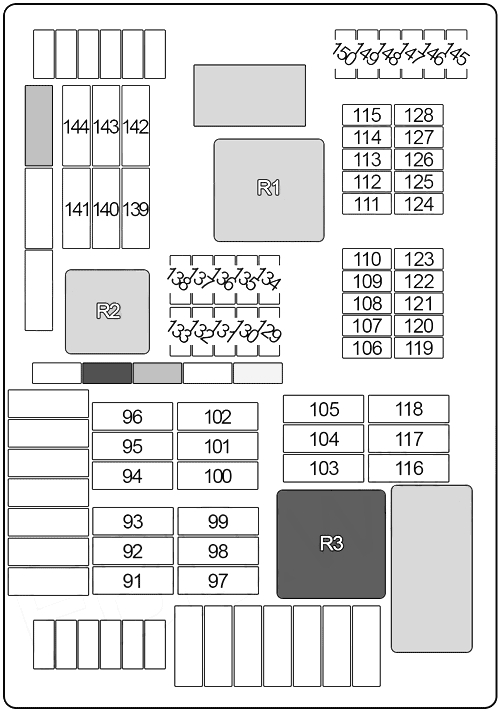

Skrzynka bezpieczników przedziału bagażowego

Otwórz prawy panel boczny w ładowni.

BMW X6 (E71-E72) (2007-2014) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
91	30	Elektryczna nagrzewnica pomocnicza prawa tylna
92	25	→03.2011: Jednostka sterująca skrzynią rozdzielczą
92	30	04.2011→: Jednostka sterująca skrzynki rozdzielczej
93	30	Poprzeczny rozkład momentu obrotowego na tylną oś (QMVH)
94	30	Jednostka sterująca hamulca postojowego
95	30	Elektryczna nagrzewnica dodatkowa z lewej strony
96	40	Moduł na nogi
97	20	→09.2008: Przekaźnik pompy paliwowej (bez elektronicznie sterowanej pompy paliwowej), Sterowanie pompą paliwową (EKPS) (z elektronicznie sterowaną pompą paliwową)
98	15	Silnik dmuchawy tylnej komory
99	40	03.2007→: Podnośnik pokrywy bagażnika
100	20	Moduł ogrzewania tylnego lewego siedzenia, zacisk 15 przekaźnik oszczędzania energii (bez klimatyzacji przedziału tylnego)
101	30	Moduł fotela kierowcy, przełącznik regulacji fotela kierowcy, przełącznik podparcia lędźwiowego kierowcy
102	30	Moduł siedzenia pasażera, przełącznik regulacji siedzenia pasażera, przełącznik podparcia lędźwiowego pasażera
103	30	→09.2009: Wzmacniacz audio
103	40	10.2009→: Wzmacniacz audio
104	25	Elektrycznie sterowany hak holowniczy
105	20	10.2008→: Przekaźnik pompy paliwa (bez elektronicznie sterowanej pompy paliwa), sterowanie pompą paliwa (EKPS) (z elektronicznie sterowaną pompą paliwa)
106	7,5	Zarządzanie dynamiką pionową (satelita tylnego lewego/prawego amortyzatora)
107	10	Elektroniczna kontrola wysokości jazdy, wyświetlacz tylnego przedziału (→03.2012), kontrola ciśnienia w oponach – RDC (04.2012→)
108	5	Kamera cofania, rozrywka na tylnym siedzeniu, gniazdo zestawu słuchawkowego, moduł przyłączeniowy zestawu słuchawkowego
109	10	→03.2012: Odbiornik satelitarny (→03.2011), Tuner cyfrowy (USA) (→09.2009), Kontrola ciśnienia w oponach – RDC (04.2010→)
109	15	04.2012→: Active Sound Design (ASD)
110	7,5	→02.2009: Oświetlenie bagażnika, filtr przeciwzakłóceniowy, skrzynka wysokiego interfejsu (ULF-SBX-H), telematyka (TCU), skrzynka interfejsu (ULF-SBX), skrzynka wysuwania telefonu, koncentrator USB
110	5	03.2009→: Oświetlenie bagażnika, filtr przeciwzakłóceniowy, skrzynka wysokiego interfejsu (ULF-SBX-H), nośnik Combox, skrzynka interfejsu (ULF-SBX), skrzynka wysuwania telefonu, koncentrator USB
111	20	Przednia zapalniczka do cygar, tylne gniazdo ładowania konsoli środkowej
112	5	Moduł ogrzewania siedzenia kierowcy, moduł ogrzewania siedzenia pasażera, zacisk 15 przekaźnik oszczędzania energii, moduł ogrzewania tylnego lewego siedzenia, moduł ogrzewania tylnego prawego siedzenia
113	20	Gniazdo ładowania bagażnika, gniazdo 12 V konsoli środkowej
114	5	Centrum kontroli funkcji dachu, kontrola odległości parkowania (PDC), kamera wizyjna dookoła, systemy wspomagania kierowcy oparte na kamerach
115	20	Tylna zapalniczka do cygar, tylne gniazdko
116	20	Gniazdo przyczepy
117	20	Centrum sterowania funkcjami dachu (okno dachowe)
118	–	–
119	10	→09.2009: Moduł wideo
119	5	10.2009→: Moduł wideo
120	5	Zarządzanie dynamiką pionową
121	5	Podnośnik pokrywy bagażnika
122	5	Moduł diagnostyczny wycieku ze zbiornika paliwa
123	5	Poprzeczny rozkład momentu obrotowego na tylną oś (QMVH)
124	5	Elektronika skrzynki przyłączeniowej (JBE)
125	5	Jednostka sterująca skrzynki skrzyni biegów
126	5	Jednostka sterująca klimatyzacją przedziału tylnego
127	5	Przekaźnik odcięcia wentylatora elektrycznego
128	5	Przepustnica spalin
129	5	Jednostka sterująca hamulca postojowego, różnorodność anten
130	15	S63, N63, ActiveHybrid: Pompa płynu chłodzącego do chłodnicy powietrza doładowania nr 2, Pompa płynu chłodzącego do chłodnicy międzystopniowej (N63; 10.2008→)
130	15	N57: Pompa płynu chłodzącego do chłodnicy powietrza doładowującego
131	5	→09.2009: Zestaw wskaźników, złącze diagnostyczne OBD II
131	5	10.2009-03.2012: Active Sound Design (ASD)
132	7,5	Wzmacniacz audio Active Sound Design – ASD (10.2009→), jednostka kontroli dostępu komfortowego, moduł elektroniczny klamki zewnętrznej po stronie pasażera, moduł elektronicznej klamki zewnętrznej lewych tylnych, moduł elektronicznej klamki zewnętrznej prawych tylnych drzwi
133	5	ActiveHybrid: Skrzynka interfejsu
134	5	Centralny przełącznik kolumny kierownicy, złącze diagnostyczne OBD II (10.2009→), zestaw wskaźników (10.2009→)
135	20	Automatyczny system miękkiego zamykania pokrywy bagażnika/klapy bagażnika
136	5	Telematyka (TCU), skrzynka wyrzucania telefonu
136	5	Multimedia w Comboksie
137	5	System nawigacyjny
138	10	Elektrycznie sterowany hak holowniczy
139	20	Moduł ogrzewania tylnego prawego siedzenia
140	20	Moduł ogrzewania siedzenia kierowcy
141	20	Moduł ogrzewania siedzenia pasażera
142	20	→09.2009: CCC/M-ASK czyli CHAMP
142	20	10.2009→: Komputer informacyjny samochodu (CIC)
143	25	→03.2010: Moduł przyczepy
143	20	04.2010→: Moduł przyczepy
144	25	→03.2010: Moduł przyczepy
144	20	04.2010→: Moduł przyczepy
145	10	Napęd automatycznego miękkiego zamykania drzwi kierowcy
146	10	Napęd automatycznego cichego zamykania drzwi pasażera
147	10	Tylny lewy automatyczny napęd miękkiego zamykania
148	10	Prawy tylny automatyczny napęd miękkiego zamykania
149	7,5	Przełącznik regulacji siedzenia kierowcy
150	7,5	Przełącznik regulacji siedzenia pasażera
Przekaźnik
R1	Terminal 15
R2	Przekaźnik bistabilny
R3	Terminal 30G

	Miękkie zamykanie automatyczne

Zobacz także: BMW i4 (2021-2023) - skrzynka bezpieczników i przekaźników

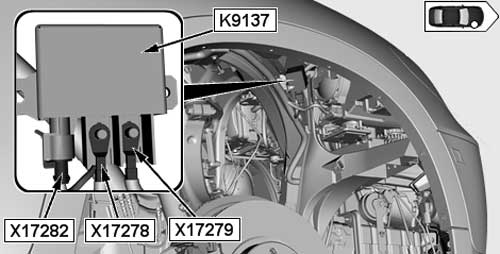

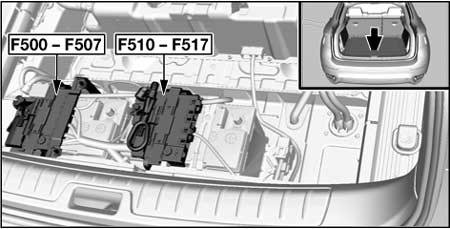

Dodatkowe bezpieczniki bagażnika (ActiveHybrid)

BMW X6 (E71-E72) (2007-2014) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
504	100	Przekaźnik odcinający
505	–	–
506	–	–
507	–	–

510	–	–
511	100	Akumulator pomocniczy, bezpiecznik: „512”
512	80	Bezpieczniki: „614”, „615”
513	–	–
514	–	–
515	–	–
516	–	–

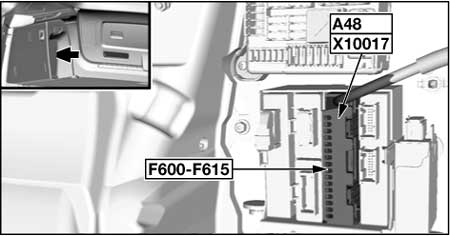

BMW X6 (E71-E72) (2007-2014) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
600	10	Moduł monitorowania akumulatora
601	10	Przełączanie działania hamulca hybrydowego
602	10	Generator zacisków akumulatora bezpieczeństwa, moduł monitorowania akumulatora
603	15	Hybrydowa elektronika mocy
604	40	Przekaźnik półprzewodnikowy do pompy próżniowej
605	5	Złącze magistrali MOST
606	5	Elektryczna sprężarka klimatyzacji
607	15	Kontrola transmisji
608	5	Elektromechaniczne wspomaganie kierownicy
609	5	Przekaźnik mechaniczny pompy próżniowej
610	5	Moduł sterujący zbiornika paliwa pod ciśnieniem
611	5	Zacisk 30G Przekaźnik
612	–	–
613	5	Przełączanie działania hamulca hybrydowego
614	20	Hybrydowa blokada parkingowa
615	5	Skrzynka interfejsu
