Audi Q5 8R (2013-2017) – skrzynka bezpieczników i przekaźników

Audi Q5 8R (2013-2017)- skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Audi Q5 8R

Dotyczy pojazdów wyprodukowanych w latach:

2013, 2014, 2015, 2016, 2017.



Skrzynka bezpieczników w przedziale pasażerskim nr 1 (lewa strona)

Znajduje się po lewej stronie tablicy rozdzielczej, za osłoną.

Audi Q5 8R (2009-2012) - skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
A1 Dynamiczne sterowanie 5
A2 Elektroniczna kontrola stabilizacji (moduł) 5
A3 Czujnik ciśnienia układu klimatyzacji, elektromechaniczny hamulec postojowy, Homelink, automatycznie ściemniające się wewnętrzne lusterko wsteczne, czujnik jakości powietrza/powietrza zewnętrznego, elektroniczna kontrola stabilizacji (przycisk) 5
A4 — —
Reklama

A5 Siłownik dźwięku 5
A6 Regulacja zasięgu reflektorów/światło główne (światło zakrętowe) 5/7,5
A7 Reflektor (światło zakrętowe) 7,5
A8 Moduły sterujące (elektromechaniczny hamulec postojowy, amortyzator, quattro sport), przetwornica DCDC 5
A9 Adaptacyjny tempomat 5
A10 Czujnik zmiany biegów/sprzęgła 5
A11 Asysta boczna 5
A12 Regulacja zasięgu reflektorów, system parkowania 5
A13 Poduszka powietrzna 5
A14 Wycieraczka tylna (allroad) 15
A15 Bezpiecznik pomocniczy (tablica rozdzielcza) 10
A16 Zacisk bezpiecznika pomocniczego 15 (obszar silnika) 40
B1 — —
B2 Czujnik światła hamowania 5
B3 Pompa paliwowa 25
B4 Czujnik sprzęgła 5
B5 Ogrzewanie lewego siedzenia z/bez wentylacji siedzenia 15/30
B6 Elektroniczna kontrola stabilizacji (elektryczna) 5
B7 Klakson 15
B8 Drzwi przednie lewe (podnośnik szyby, centralny zamek, lusterko, włącznik, oświetlenie) 30
Reklama

B9 Silnik wycieraczek 30
B10 Elektroniczna kontrola stabilizacji (zawory) 25
B11 Wersje dwudrzwiowe: regulator szyby tylnej lewej, Wersje czterodrzwiowe: drzwi tylne lewe (podnośnik szyby, centralny zamek, włącznik, oświetlenie) 30
B12 Czujnik deszczu i światła 5
C1 — —
C2 — —
C3 Podparcie lędźwi 10
C4 Dynamiczne sterowanie 35
C5 — —
C6 Układ spryskiwaczy przedniej szyby, układ spryskiwaczy reflektorów 35
C7 Moduł sterujący układem elektrycznym pojazdu 1 20
C8 Moduł sterujący układem elektrycznym pojazdu 1 30
C9 Szyberdach 20
C10 Moduł sterujący układem elektrycznym pojazdu 1 30
C11 silnik osłony przeciwsłonecznej 20
Reklama

C12 System ostrzegania przed kradzieżą 5

Skrzynka bezpieczników w przedziale pasażerskim nr 2 (prawa strona)

Znajduje się po prawej stronie tablicy rozdzielczej, za osłoną.

Audi Q5 8R (2009-2012) - skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
A1 — —
A2 — —
A3 — —
A4 — —
A5 Moduł przełącznika kolumny kierownicy 5
A6 — —
A7 Złącze diagnostyczne zacisku 15 5
A8 Bramka (interfejs diagnostyczny Databus) 5
A9 Dodatkowa grzałka 5
A10 — —
A11 — —
A12 — —
B1 Odtwarzacz CD/DVD 5
B2 Wi-Fi 5
B3 MMI/Radio 5/20
B4 Klaster instrumentów 5
B5 Bramka (moduł sterujący zestawu wskaźników) 5
B6 Blokada zapłonu 5
Reklama

B7 Przełącznik światła 5
B8 Dmuchawa układu klimatyzacji 40
B9 Blokada kolumny kierownicy 5
B10 System kontroli klimatu 10
B11 Złącze diagnostyczne zacisku 30 10
B12 Moduł przełącznika kolumny kierownicy 5

Bagażnik

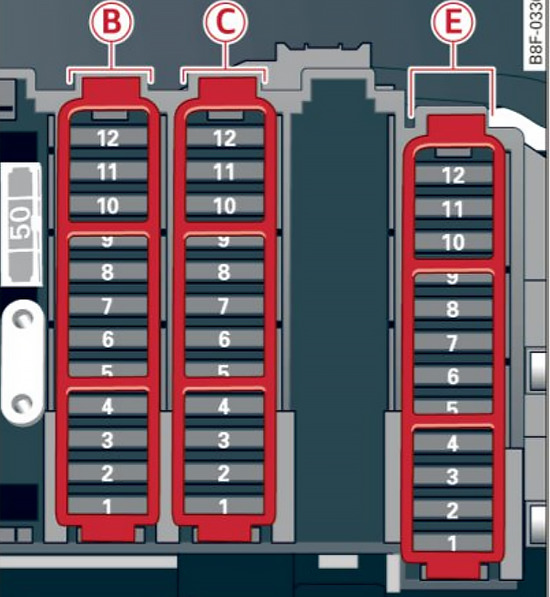

Skrzynka bezpieczników w bagażniku

Znajduje się po prawej stronie bagażnika, za panelem bocznym.

Audi Q5 8R (2013-2017)- skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
A1
A2 —
A3 —
A4 —
B1 Moduł sterujący pokrywą bagażnika 30
B2 Moduł sterujący przyczepy 15
B3 Moduł sterujący przyczepy 20
B4 Moduł sterujący przyczepy 20
B5 Elektromechaniczny hamulec postojowy 5
B6 Elektroniczna kontrola tłumienia 15
B7 Elektromechaniczny hamulec postojowy 30
B8 Tylne oświetlenie zewnętrzne 30
B9 Quatro Sport 35
B10 Tylne oświetlenie zewnętrzne 30
B11 Centralny zamek 20
B12 Terminal 30 5
C1 Moduł sterujący pokrywą bagażnika 30
C2 Gniazdo 12 V, zapalniczka 20
C3 Ścieżka przetwornicy DC DC 1 40
C4 Przetwornica DCDC tor 2, wzmacniacz DSP, radio 40
C5 — —
C6 — —
C7 Elektromechaniczny hamulec postojowy 30
Reklama

C8 — —
C9 Drzwi przednie prawe (podnośnik szyby, centralny zamek, lusterko, włącznik, oświetlenie) 30
C10 — —
C11 drzwi tylne prawe (podnośnik szyby, centralny zamek, włącznik, oświetlenie) 30
C12 Przygotowanie telefonu komórkowego 5
E1 Ogrzewanie prawego przedniego siedzenia 15
E2 Automatycznie ściemniające się lusterko wsteczne 5
E3 Zacisk tablicy rozdzielczej 30 30
E 4 MMI 7,5
E5 Radio 5
E6 Tylna kamera 5
E7 Ogrzewanie tylnej szyby (allroad) 30
E8 Rozrywka dla tylnych siedzeń 5
E9 — —
E10 — —
E11 — —
E12 — —
