Audi A8 D3 (4E) (2003-2010) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 27 listopada, 2022

Schemat skrzynek bezpieczników i przekaźników – Audi A8 D3 (4E)

Dotyczy pojazdów nowych w latach:

2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

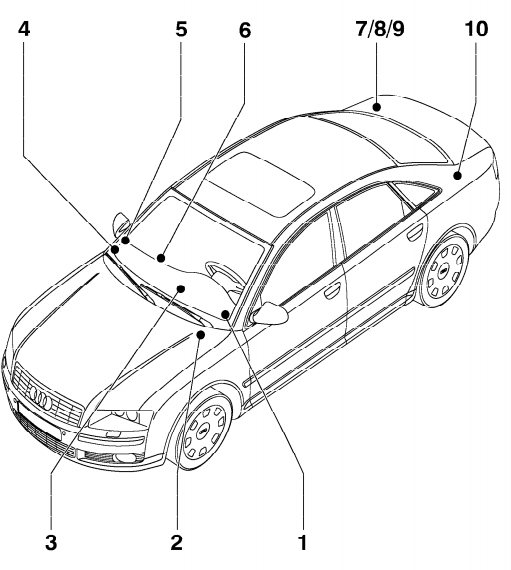

Lokalizacje

Audi A8 D3 (4E) (2003-2010) - skrzynka bezpieczników i przekaźników

  1. Skrzynka bezpieczników na lewej desce rozdzielczej;
  2. Skrzynka przekaźników i bezpieczników w komorze silnika;
  3. Skrzynka przekaźników i bezpieczników za deską rozdzielczą;
  4. Skrzynka bezpieczników na desce rozdzielczej po prawej stronie;
  5. Bezpieczniki na stojaku po prawej stronie;
  6. Skrzynka bezpieczników pod nogami pasażera;
  7. 8. 9. 10. – Bloki z przekaźnikami i bezpiecznikami w bagażniku odpowiednio po lewej i prawej stronie.

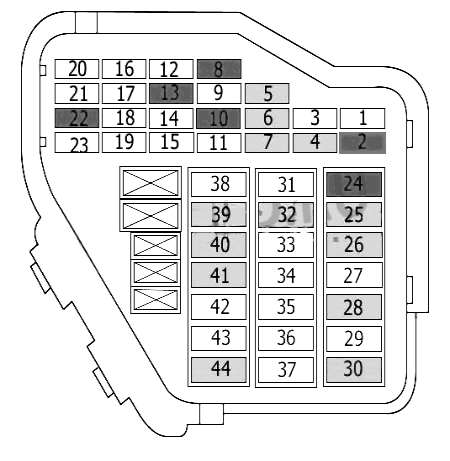

Skrzynka bezpieczników po lewej stronie w kabinie pasażerskiej

Znajduje się po lewej stronie deski rozdzielczej za plastikową osłoną.

Audi A8 D3 (4E) (2003-2010) - skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
1 otwieranie bramy garażowej (HomeLink) 5
2 asystent parkowania (akustyczny system parkowania) 5
3 asystent parkowania (akustyczny system parkowania) 5
4 automatyczna regulacja zasięgu reflektorów 10
5 zestaw wskaźników 5
6 sterownik elektroniki kolumny kierownicy 10
7 wtyczka diagnostyczna 5
8 wtyczka diagnostyczna 5
9 Elektroniczny program stabilizacji (ESP) 5
10 zestaw wskaźników 5
11 nieobecny
12 włącznik świateł hamowania 5
13 telefon 10
14 nieobecny
15 jednostka sterująca systemu identyfikacji kierowcy 5
16 nieobecny
17 utrzymywanie odległości (adaptacyjny tempomat) 5
18 podgrzewane dysze spryskiwaczy 5
19 nieobecny
20 system monitorowania ciśnienia opon 5
21 nieobecny
22 przełącznik sygnału hamulca 5
23 Paszport telewizyjny 5
24 sygnał dźwiękowy 15
25 wycieraczka 40
26 nieobecny
27 Elektroniczny program stabilizacji (ESP) 25
28 nieobecny
29 włączniki oświetlenia
30 nieobecny
31 Pokładowa jednostka sterująca zasilaniem, oświetlenie przednie prawe 30
32 nieobecny
33 dodatkowa nagrzewnica dla Hoi z tyłu po lewej stronie 25
34 nieobecny
35 nieobecny
36 nieobecny
37 nieobecny
38 Pokładowa jednostka sterująca zasilaniem, przednie lewe oświetlenie 30
39 sterownik lewych przednich drzwi 7,5
40 regulacja kolumny kierownicy 25
41 sterownik tylnych lewych drzwi 7,5
42 identyfikacja / uruchomienie jednostki sterującej 25
43 nieobecny
44 nieobecny
Zobacz także:  Audi Q7 4M (2021-2022) - skrzynka bezpieczników i przekaźników

Skrzynka bezpieczników po prawej stronie w kabinie pasażerskiej



Audi A8 D3 (4E) (2003-2010) - skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
1 elektromechaniczny hamulec postojowy 5
2 klimatyzacja 10
3 przesuwnik, blokada PN 5
4 automatyczna skrzynia biegów (multitronic) 15
5 kontrola silnika 15
6 sondy lambda 15
7 sondy lambda / zawór wysokiego ciśnienia 15/10
8 sterowanie silnikiem, dodatkowa pompa wody 10
9 klimatyzacja, kluczyki na desce rozdzielczej 5
10 zawieszenie pneumatyczne (adaptacyjne zawieszenie pneumatyczne) 10
11 czujnik światła i deszczu 5
12 wyświetlacz / jednostka sterująca z przodu 5
13 elektronika w suficie 10
14 odtwarzacz multimedialny z przodu (odtwarzacz CD, odtwarzacz DVD itp.) 5
15 system zarządzania energią baterii 5
16 system wentylacji skrzyni korbowej ogrzewania 5
17 elektronika zaworowa jura 5
18 nieobecny
19 czujnik miernika masy powietrza diesla 5
20 klimatyzowane siedzisko 5
21 sterowanie silnikiem (benzyna / olej napędowy) 5/15
22 chłodzenie paliwa 10
23 elektromechaniczny hamulec postojowy 5
24 pokładowa jednostka sterująca zasilaniem 2 10
25 automatyczna skrzynia 15
26 Pompa wodna/zawory klimatyzacji, tylne sterowanie klimatyzacją 10
27 panel dachowy podnoszono-przesuwny 20
28 jednostka sterująca silnika 5
29 Dysze zaworowe 15
30 cewki zapłonowe 30
31 pompa paliwa prawa / elektronika pompy paliwa (benzyna) 20/40
32 automatyczna skrzynia biegów / multitronic 5/10
33 dodatkowy żel grzejący przestrzeń na nogi z tyłu po prawej stronie 25
34 podgrzewane/wentylowane tylne siedzenia 20
35 Podgrzewane/wentylowane przednie fotele 20
36 Zapalniczka z przodu 20
37 gniazdo zapalniczki z tyłu 20/30
38 dodatkowy wentylator chłodnicy 20
39 sterownik przednich prawych drzwi 7,5
40 wspomaganie hamulców 15
41 sterownik tylnych prawych drzwi 7,5
42 nagrzewnica pomocnicza / nagrzewnica dodatkowa 20
43 środek do czyszczenia reflektorów 30
44 wentylator nagrzewnicy
Zobacz także:  Audi Q5 8R (2013-2017) - skrzynka bezpieczników i przekaźników

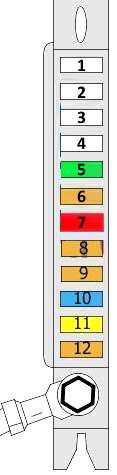

Bezpieczniki w bagażniku

po lewej stronie

Audi A8 D3 (4E) (2003-2010) - skrzynka bezpieczników i przekaźników



Numer Opis Ampery [A]
1
2
3
4
5 Wzmacniacz DSP 30
6 nawigacja 5
7 tuner telewizyjny 10
8 nieobecny
9 jednostka komunikacyjna 5
10 głośnik telefonu w półce na kapelusze 15
11 gniazdo elektryczne 20
12 odbiornik radiowy ogrzewania postojowego 5



po prawej stronie

Numer Ampery [A] Opis
1 20 pompa paliwa prawa (diesel)
2 20 pompa paliwa po lewej stronie (benzyna / olej napędowy)
3 15 gniazdo przyczepy
4 – jest nieobecny
5 20 inteligentny moduł zasilania z tyłu (światło po lewej stronie)
6 10 inteligentny moduł zasilania z tyłu (światło po prawej stronie)
7 20 inteligentny tylny moduł zasilania (asystent zamykania bagażnika)
8 30 elektromechaniczny hamulec postojowy, lewy silnik
9 30 elektromechaniczny hamulec postojowy, prawy silnik
10 15 sterownik przyczepy (światło lewe)
11 15 sterownik przyczepy (światło z prawej strony)
12 10 sterownik przyczepy
A 40 Ogrzewanie tylnej szyby
B 30/40 Regulacja tylnego siedzenia
Lub
Pompa benzyny
C 30 Regulacja tylnego siedzenia
D 15 System komunikacji
Lub
Nieużywany
R1 Podgrzewany przekaźnik tylnej szyby
R2 Przekaźnik mocy
R3 Przekaźnik pompy paliwa
1 150 Źródło mocy
2 60 Radio
System nawigacyjny
tuner telewizyjny
3 110 Ogrzewanie tylnej szyby
