Alfa Romeo 4C (2017-2019) – skrzynka bezpieczników i przekaźników

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Alfa Romeo 4C

Dotyczy pojazdów nowych w latach:

2017, 2018, 2019.

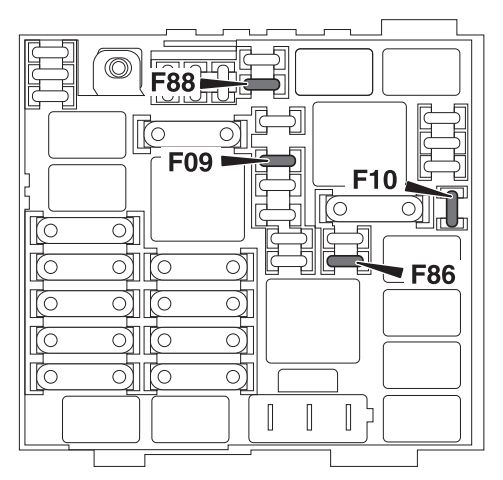

Znajduje się po lewej stronie komory silnika, obok akumulatora.

Alfa Romeo 4C (2013-2016) - skrzynka bezpieczników i przekaźników

Wgłębienie	Maksymalny bezpiecznik	Mały bezpiecznik	Opis
F01	70 A Tan	–	Kontroler nadwozia
F03	20 A Żółty	–	Stacyjka
F04	40 A Pomarańczowy	–	Pompa przeciwblokująca
F05	20 A Żółty	–	Zawór przeciwblokujący hamulca
Reklama
F06	40 A Pomarańczowy	–	Wentylator chłodnicy – niska prędkość
F07	50 A czerwony	–	Wentylator chłodnicy – wysoka prędkość
F08	20 A Żółty	–	Silnik dmuchawy
F09	–	5 A Tan	Przełącznik świateł przednich (jeśli jest w wyposażeniu)
F10	–	10 A czerwony	Klakson
F11	–	20 A Żółty	Układ napędowy
F14	–	15 A niebieski	Dwusprzęgłowa skrzynia biegów Alfa
F15	–	15 A niebieski	Dwusprzęgłowa skrzynia biegów Alfa
F 16	–	5 A Tan	Dwusprzęgłowa skrzynia biegów Alfa, ECM
F17	–	10 A czerwony	Układ napędowy
F18	–	5 A Tan	Układ napędowy
F19	–	7,5 A Brązowy	Sprężarka klimatyzacji
F21	–	20 A Żółty	Pompa paliwowa
F22	–	20 A Żółty	Zasilanie jednostki sterującej silnika
F24	–	5 A Tan	Układ zapobiegający blokowaniu się hamulców (ABS)
F30	–	10 A czerwony	Pompa wodna, HVAC
F82	30 A Zielony	–	Spryskiwacz reflektora (jeśli jest w wyposażeniu)
F83	40 A Pomarańczowy	–	Pompa skrzyni biegów Alfa Twin Clutch
F84	–	5 A Tan	Po uruchomieniu pompy
F86	–	15 A niebieski	Tylne gniazdo zasilania 12 V
Reklama
F88	–	7,5 A Brązowy	Podgrzewane lustra

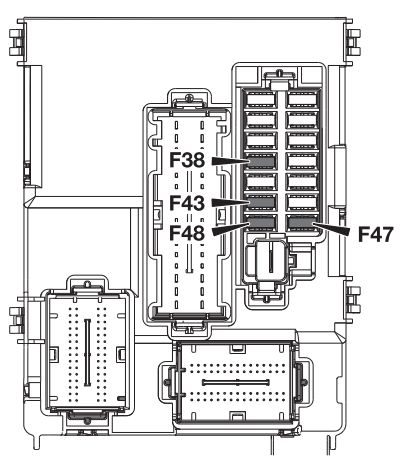

Znajduje się pod deską rozdzielczą w okolicy przed fotelem pasażera.

Alfa Romeo 4C (2013-2016) - skrzynka bezpieczników i przekaźników

Wgłębienie	Bezpiecznik	Mały bezpiecznik	Opis
3	F53	7,5 A Brązowy	Węzeł tablicy rozdzielczej
4	F38	15 A niebieski	Centralny zamek drzwi
5	F36	10 A czerwony	Gniazdo diagnostyczne, radio samochodowe, TPMS, alarm
6	F43	20 A Żółty	Podkładka dwukierunkowa
7	F48	20 A Żółty	Elektryczne okno pasażera
9	F50	7,5 A Brązowy	Poduszka powietrzna
10	F51	7,5 A Brązowy	Przekaźnik spryskiwacza reflektora, przekaźnik sprężarki klimatyzacji, przekaźnik świateł drogowych, ECU parkowania, radio samochodowe, wyłącznik świateł stopu
11	F37	7,5 A Brązowy	Przełącznik świateł stopu, węzeł tablicy rozdzielczej
12	F49	5 A Tan	Moduł zmiany biegów, lampka zapalniczki, jednostka stylu jazdy, przekaźnik podgrzewanych lusterek
13	F31	5 A Tan	Klimatyzacja, sterownik nadwozia
14	F47	20 A Żółty	Okno elektryczne kierowcy
