Schemat skrzynek bezpieczników i przekaźników – Volvo V70 i XC70
Dotyczy pojazdów wyprodukowanych w latach:
2005.
Komora silnika
| Numer |
Opis |
Ampery [A] |
| 1 |
— |
— |
| 2 |
Światła dodatkowe (opcja) |
20 |
| 3 |
Moduł przepustnicy (modele bez turbosprężarki) |
10 |
| 4 |
Czujniki tlenu |
20 |
| 5 |
Nagrzewnica wentylacji skrzyni korbowej, zawory elektromagnetyczne, czujnik wycieku ze zbiornika paliwa |
10 |
| 6 |
Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze |
15 |
| 7 |
— |
— |
| 8 |
Sprężarka klimatyzacji, czujnik położenia pedału przyspieszenia, wentylator skrzynki elektrycznej |
10 |
| 9 |
— |
— |
| 10 |
— |
— |
| 11 |
Cewki zapłonowe |
20 |
| 12 |
— |
— |
| 13 |
Wycieraczki |
25 |
| 14 |
ABS |
30 |
| 15 |
Dysze spryskiwaczy reflektorów (niektóre modele) |
35 |
| 16 |
— |
— |
| 17 |
Światła mijania po stronie kierowcy |
20 |
| 18 |
Przednie światła postojowe |
15 |
| 19 |
ABS |
30 |
| 20 |
Światła mijania po stronie pasażera |
20 |
| 21 |
Pompa paliwowa |
15 |
| 22 |
Rozrusznik |
35 |
| 23 |
Moduł sterujący silnika, przekaźnik silnika |
10 |
| 24 |
— |
— |

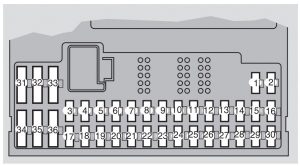

Skrzynka bezpieczników w kabinie pasażerskiej, za plastikową osłoną
| Numer |
Opis |
Ampery [A] |
| 1 |
Podgrzewany fotel pasażera (opcja) |
15 |
| 2 |
Podgrzewany fotel kierowcy (opcja) |
15 |
| 3 |
Klakson |
15 |
| 4 |
— |
— |
| 5 |
— |
— |
| 6 |
— |
— |
| 7 |
— |
— |
| 8 |
Syrena alarmowa |
5 |
| 9 |
Zasilanie włącznika świateł hamowania |
5 |
| 10 |
Tablica przyrządów, system klimatyzacji, elektrycznie sterowany fotel kierowcy (opcja), czujnik masy pasażera (tylko modele na rynek amerykański) |
10 |
| 11 |
Gniazdka 12 V – przednie i tylne siedzenia |
15 |
| 12 |
— |
— |
| 13 |
— |
— |
| 14 |
Wycieraczki reflektorów (V70 R) |
15 |
| 15 |
ABS, STC/DSTC |
5 |
| 16 |
Wspomaganie kierownicy, Aktywne reflektory Bi-Xenon (opcja) |
10 |
| 17 |
Przednie światło przeciwmgielne po stronie kierowcy (opcja) |
7,5 |
| 18 |
Przednie światło przeciwmgłowe po stronie pasażera (opcja) |
7,5 |
| 19 |
— |
— |
| 20 |
— |
— |
| 21 |
Moduł sterujący skrzyni biegów, blok biegu wstecznego (M66) |
10 |
| 22 |
Światła drogowe po stronie kierowcy |
10 |
| 23 |
Światła drogowe po stronie pasażera |
10 |
| 24 |
— |
— |
| 25 |
— |
— |
| 26 |
— |
— |
| 27 |
— |
— |
| 28 |
Elektryczny fotel pasażera (opcja), system audio |
5 |
| 29 |
— |
— |
| 30 |
— |
— |
| 31 |
— |
— |
| 32 |
— |
— |
| 33 |
Pompa próżniowa |
20 |
| 34 |
Pompka spryskiwacza – wycieraczki reflektorów (V70 R) |
15 |
| 35 |
— |
— |
| 36 |
— |
— |
Skrzynka bezpieczników na krawędzi deski rozdzielczej
| Numer |
Opis |
Ampery [A] |
| 1 |
Fotel kierowcy sterowany elektrycznie (opcja) |
25 |
| 2 |
Elektryczny fotel pasażera (opcja) |
25 |
| 3 |
Dmuchawa układu klimatyzacji |
30 |
| 4 |
Moduł sterujący – drzwi pasażera z przodu |
25 |
| 5 |
Moduł sterujący – drzwi kierowcy |
25 |
| 6 |
Oświetlenie sufitowe, górny elektryczny moduł sterujący |
10 |
| 7 |
Szyberdach (opcja) |
15 |
| 8 |
Wyłącznik zapłonu, system SRS, moduł sterujący silnika, immobilizer |
7,5 |
| 9 |
Diagnostyka pokładowa, włącznik reflektorów, czujnik kąta kierownicy, moduł sterujący kierownicy |
5 |
| 10 |
System nagłośnieniowy |
20 |
| 11 |
Wzmacniacz systemu audio |
30 |
| 12 |
Wyświetlacz systemu nawigacji (opcja) |
10 |
| 13 |
— |
— |
| 14 |
— |
— |
| 15 |
— |
— |
| 16 |
— |
— |
| 17 |
— |
— |
| 18 |
— |
— |
| 19 |
— |
— |
| 20 |
— |
— |
| 21 |
— |
— |
| 22 |
— |
— |
| 23 |
— |
— |
| 24 |
— |
— |
| 25 |
— |
— |
| 26 |
— |
— |
| 27 |
— |
— |
| 28 |
— |
— |
| 29 |
— |
— |
| 30 |
— |
— |
| 31 |
— |
— |
| 32 |
— |
— |
| 33 |
— |
— |
| 34 |
— |
— |
| 35 |
— |
— |
| 36 |
— |
— |
| 37 |
— |
— |
| 38 |
— |
— |

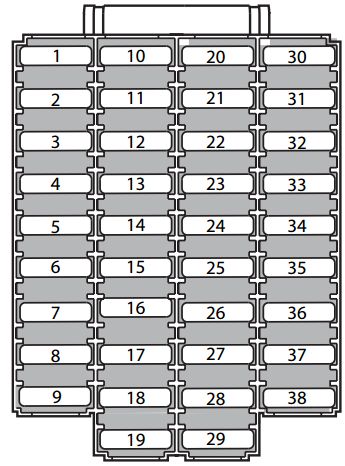

Bezpieczniki w bagażniku
Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni bagażowej
| Numer |
Opis |
Ampery [A] |
| 1 |
Światła zapasowe |
10 |
| 2 |
Światła postojowe, światła przeciwmgielne, oświetlenie przestrzeni ładunkowej, oświetlenie tablicy rejestracyjnej, światła hamowania |
20 |
| 3 |
Moduł sterowania akcesoriami |
15 |
| 4 |
— |
— |
| 5 |
Tylny moduł elektroniczny |
10 |
| 6 |
Zmieniarka CD (opcja), System nawigacji (opcja) |
7,5 |
| 7 |
Okablowanie przyczepy (30 kanałów) |
15 |
| 8 |
Gniazdo 12 V – przestrzeń bagażowa |
15 |
| 9 |
Tylne drzwi po stronie pasażera – szyba sterowana elektrycznie, funkcja wyłączania szyby elektrycznej |
20 |
| 10 |
Tylne drzwi po stronie kierowcy – szyba sterowana elektrycznie, funkcja wyłączania szyby elektrycznej |
20 |
| 11 |
— |
— |
| 12 |
— |
— |
| 13 |
— |
— |
| 14 |
Subwoofer (opcja) |
15 |
| 15 |
— |
— |
| 16 |
— |
— |
| 17 |
Dźwięk akcesoriów |
5 |
| 18 |
— |
— |
| 19 |
Wycieraczka tylnej klapy |
15 |
| 20 |
Okablowanie przyczepy (15 kanałów) |
20 |
| 21 |
— |
— |
| 22 |
— |
— |
| 23 |
Napęd na wszystkie koła |
7,5 |
| 24 |
Układ podwozia typu Four-C (opcja) |
15 |
| 25 |
— |
— |
| 26 |
Asystent parkowania (opcja) |
5 |
| 27 |
Bezpiecznik główny: okablowanie przyczepy, 4-C, wspomaganie parkowania, napęd na wszystkie koła |
30 |
| 28 |
Centralny zamek |
15 |
| 29 |
Oświetlenie przyczepy po stronie kierowcy: światła postojowe, kierunkowskaz |
25 |
| 30 |
Oświetlenie przyczepy od strony pasażera: światło postojowe, światło hamowania, światło przeciwmgielne, kierunkowskaz |
40 |
| 31 |
Bezpiecznik główny: bezpieczniki 37 i 38 |
40 |
| 32 |
— |
— |
| 33 |
— |
— |
| 34 |
— |
— |
| 35 |
— |
— |
| 36 |
— |
— |
| 37 |
Ogrzewana tylna szyba |
20 |
| 38 |
Ogrzewana tylna szyba |
20 |
