Volvo V70 i XC70 (2004) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
21 grudnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Volvo V70 i XC70

Dotyczy pojazdów wyprodukowanych w latach:

2004.

Komora silnika

Volvo V70 i XC70 (2004) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Akcesoria	25
2	Światła dodatkowe (opcja)	20
3	—	—
4	Czujniki tlenu	20
5	Nagrzewnica wentylacji skrzyni korbowej, elektrozawory	10
6	Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze	15
7	Moduł przepustnicy	10
8	Sprężarka klimatyzacji, czujnik położenia pedału przyspieszenia, wentylator skrzynki elektrycznej	10
9	Klakson	15
10	Wycieraczka tylnej klapy	10
11	Cewki zapłonowe	20
12	Włącznik świateł hamowania	5
13	Wycieraczki	25
14	ABS/STC/DSTC	30
15	—	—
16	Spryskiwacze przedniej szyby, wycieraczki/spryskiwacze reflektorów (niektóre modele)	15
17	Światła mijania, prawe	10
18	Światła mijania, lewe	10
19	ABS/STC/DSTC	30
20	Światła drogowe, lewe	15
21	Światła drogowe, w prawo	15
22	Rozrusznik	25
23	Moduł sterujący silnika, przekaźnik silnika	5
24	—	—

Zobacz także: Volvo S80 (2006) - skrzynka bezpieczników i przekaźników

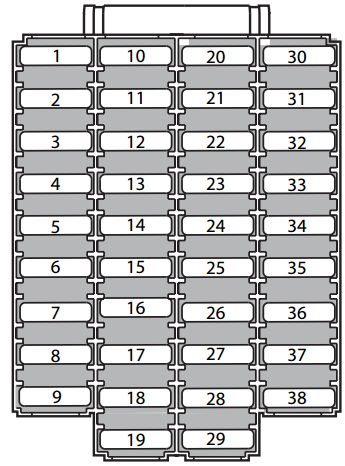

Skrzynka bezpieczników na krawędzi deski rozdzielczej

Volvo V70 i XC70 (2004) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Światła mijania	15
2	Reflektory świateł drogowych	20
3	Fotel kierowcy sterowany elektrycznie	30
4	Elektryczny fotel pasażera	30
5	Wspomaganie kierownicy zależne od prędkości, pompa podciśnienia	15
6	—	—
7	Podgrzewane siedzenie – przednie lewe (opcja)	15
8	Podgrzewane siedzenie – przednie prawe (opcja)	15
9	ABS/STC/DSTC	5
10	Światła dzienne	10
11	Światła dzienne	10
12	Wycieraczki reflektorów (niektóre modele)	15
13	Gniazdko elektryczne 12 V	15
14	Elektryczny fotel pasażera	5
15	System audio VNS	5
16	System nagłośnieniowy	20
17	Wzmacniacz dźwięku	30
18	Przednie światła przeciwmgielne	15
19	Wyświetlacz VNS	10
20	—	—
21	Automatyczna skrzynia biegów, shiftlock, przedłużony posuw D2	10
22	Kierunkowskazy	20
23	Moduł włącznika reflektorów, układ klimatyzacji, złącze diagnostyki pokładowej, moduły dźwigni kierownicy	5
24	Przekaźnik dla rozszerzonego zasilania D1: układ klimatyzacji, elektryczny fotel kierowcy, informacje o kierowcy	10
25	Wyłącznik zapłonu, silnik rozrusznika przekaźnika, SRS, moduł sterujący silnika	10
26	Dmuchawa układu klimatyzacji	30
27	—	—
28	Moduł elektroniczny – oświetlenie dodatkowe	10
29	—	—
30	Lewe przednie/tylne światła postojowe	7,5
31	Prawe przednie/tylne światła postojowe, oświetlenie tablicy rejestracyjnej	7,5
32	Centralny moduł elektryczny, oświetlenie lusterek kosmetycznych, oświetlenie schowka na rękawiczki, dodatkowe oświetlenie wnętrza	10
33	Pompa paliwowa	15
34	Elektryczny szyberdach	15
35	Centralny zamek, elektryczne szyby – lusterko lewe	25
36	Centralny zamek, elektryczne szyby – lusterko prawe	25
37	Tylne elektryczne szyby	30
38	Syrena alarmowa	5

Zobacz także: Volvo V70 i XC70 (2006) - skrzynka bezpieczników i przekaźników

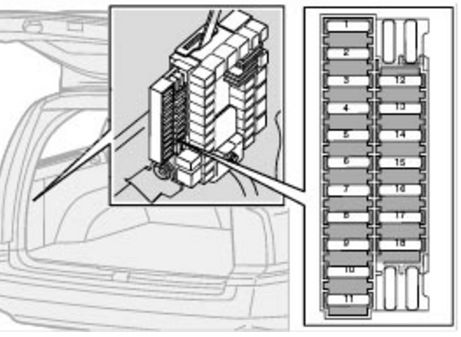

Bezpieczniki w bagażniku

Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni bagażowej

Numer	Opis	Ampery [A]
1	Tylny moduł elektryczny, oświetlenie przestrzeni ładunkowej	10
2	Tylne światło przeciwmgielne	10
3	Światła stopu	15
4	Światła zapasowe	10
5	Odszraniacz tylnej szyby, przekaźnik 15I – akcesoria	5
6	Odblokowanie tylnej klapy	10
7	Dodatkowe gniazdo 12 V w przestrzeni bagażowej (opcja)	15
8	Tylne drzwi z centralnym zamkiem/drzwi wlewu paliwa	20
9	Zaczep przyczepy (30 kanałów)	15
10	Zmieniarka CD, VNS	10
11	Moduł sterowania akcesoriami (AEM)	15
12	Wycieraczka tylnej klapy	15
13	Przestrzeń ładunkowa z głośnikiem (subwooferem) – opcja	15
14	Światła stopu	7,5
15	Zaczep przyczepy (zasilanie 15I)	20
16	—	—
17	Moduł sterujący napędu na wszystkie koła	7,5
18	—	—
