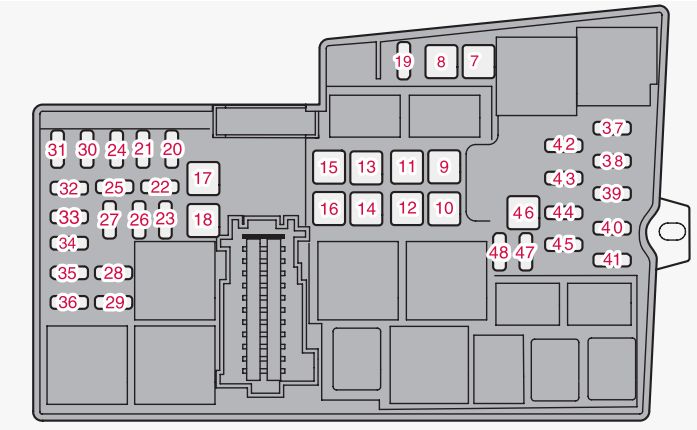

| Numer |
Ampery [A] |
Opis |
| 7 |
40 |
Pompa ABS |
| 8 |
30 |
Zawory ABS |
| 9 |
20 |
Spryskiwacze reflektorów* |
| 10 |
40 |
Wentylator |
| 11 |
— |
— |
| 12 |
30 |
Bezpiecznik główny do bezpieczników 32-36 |
| 13 |
30 |
Elektromagnes siłownika rozrusznika (nie Start/Stop) |
| 14 |
40 |
Elektryczna szyba przednia, prawa strona* |
| 15 |
— |
— |
| 16 |
40 |
Elektryczna szyba przednia, lewa strona* |
| 17 |
20 |
Ogrzewanie postojowe* |
| 18 |
20 |
Wycieraczki |
| 19 |
5 |
Centralny moduł elektroniczny, napięcie odniesienia, akumulator rezerwowy (Start/Stop) |
| 20 |
15 |
Klakson |
| 21 |
5 |
Światło hamowania |
| 22 |
— |
— |
| 23 |
5 |
Sterowanie reflektorami |
| 24 |
5 |
Cewki przekaźników wewnętrznych |
| 25 |
15 |
Gniazdo 12 V, przód konsoli tunelowej |
| 26 |
15 |
Moduł kontroli skrzyni biegów |
| 27 |
15 |
Sprzęgło elektromagnetyczne klimatyzacji |
| 28 |
15 |
Gniazdo 12 V, tylna konsola tunelowa |
| 29 |
10 |
Czujnik klimatu*; silniki przepustnicy wlotu powietrza, |
| 30 |
5 |
Moduł sterujący silnika (5-cyl.) |
| 31 |
20 |
Fotel elektryczny, prawy* |
| 32 |
10 |
Cewka przekaźnika w przekaźniku wentylatora chłodzącego (4-cyl., 5-cyl. diesel); Lambda sondy (benzyna 4-cyl.); Przepływomierz masowy powietrza (diesel), zawór obejściowy, chłodzenie EGR (diesel); Zawór regulacyjny przepływu paliwa (5-cyl. diesel); Zawór regulacyjny, ciśnienie paliwa (5-cyl. diesel) |
| 20 |
Cewka przekaźnika w przekaźniku wentylatora chłodzącego (5-cyl. benzyna); Sondy lambda (5-cyl. benzyna) |
| 33 |
10 |
przepływomierz masowy powietrza (4-cyl. benzyna); zawór EVAP (4-cyl. benzyna);
Zawory wtryskowe (5-cyl. benzyna); Silnik sterujący, turbodoładowany (4-cyl. diesel); Zawór regulacyjny przepływu paliwa (4-cyl. diesel); Elektrozawór chłodzenia tłoka
(5-cyl. diesel); Zawór regulatora turbo (5-cyl. diesel); Czujnik poziomu oleju
(5-cyl. diesel) |
| 34 |
10 |
Zawory (benzyna); solenoidy (benzyna); Sonda lambda (diesel); Nagrzewnica wentylacyjna skrzyni korbowej (5-cyl.); Przepływomierz masowy powietrza (5-cyl. benzyna) |
| 35 |
10 |
Cewki zapłonowe (benzyna) |
| 15 |
Nagrzewnica filtra oleju napędowego; Sterownik świec żarowych (5-cyl. diesel); Pompa oleju
automatycznej skrzyni biegów (5-cyl. diesel Start/Stop) |
| 36 |
10 |
Moduł sterujący silnika (4-cyl.) |
| 15 |
Moduł sterujący silnika (5-cyl.); Przepustnica (5-cyl. benzyna) |
| 37 |
5 |
ABS |
| 38 |
10 |
Moduł sterujący silnika; Moduł kontroli skrzyni biegów; Poduszki powietrzne |
| 39 |
10 |
Kontrola wysokości światła* |
| 40 |
5 |
Elektryczny serwosterownik |
| 41 |
15 |
Centralny moduł elektroniczny |
| 42 |
— |
— |
| 43 |
10 |
Pompa płynu chłodzącego (Start/Stop) |
| 44 |
5 |
System ostrzegania o kolizji |
| 45 |
5 |
Czujnik pedału przyspieszenia |
| 46 |
— |
Punkt ładowania, bateria w trybie gotowości |
| 47 |
— |
— |
| 48 |
— |
— |
