Schemat skrzynek bezpieczników i przekaźników – Volvo S60

Dotyczy pojazdów nowych w latach:

2017.

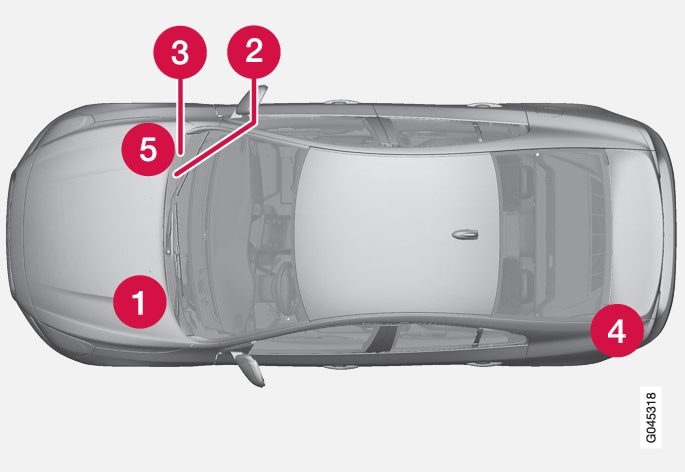

Umiejscowienie centralek elektrycznych

1	Komora silnika
2	Pod schowkiem podręcznym
3	Pod schowkiem podręcznym
4	Przestrzeń bagażowa
5	Komora silnika, strefa mniej narażona na wysoką temperaturę (tylko Start/Stop)

Bezpieczniki w komorze silnika

Bezpieczniki w komorze silnikowej zabezpieczają między innymi funkcje silnika i hamulców.

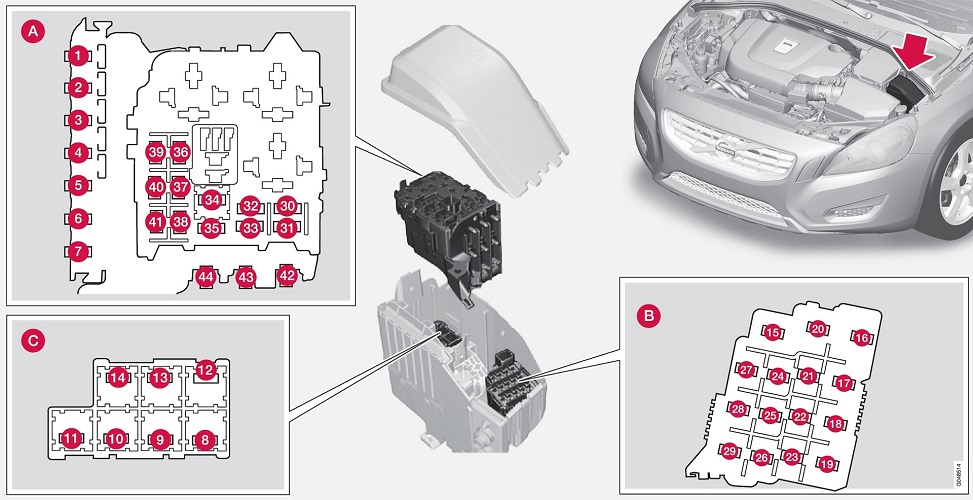

Skrzynka bezpieczników w komorze silnikowej

Po wewnętrznej stronie pokrywy znajdują się szczypce, które ułatwiają procedurę wyjmowania i wkładania bezpieczników.

a	Górna grupa w komorze silnikowej
b	Przednia grupa w komorze silnikowej
c	Dolna grupa w komorze silnikowej

Pokazane bezpieczniki znajdują się w skrzynce w komorze silnikowej. Bezpieczniki należące do grupy (C) znajdują się pod grupą (A).

Po wewnętrznej stronie pokrywy znajduje się naklejka przedstawiająca rozmieszczenie bezpieczników.

Bezpieczniki 1-7 i 42-44 są typu „Midi Fuse” i muszą być wymieniane wyłącznie w stacji obsługi
Bezpieczniki 8-15 i 34 są typu „JCASE” i powinny być wymieniane w stacji obsługi.
Bezpieczniki 16-33 i 35-41 są typu „Mini Fuse”.

Numer	Opis	Ampery [A]
1	Bezpiecznik główny centralnego modułu elektronicznego (CEM) pod schowkiem podręcznym	50
2	Bezpiecznik główny centralnego modułu elektronicznego (CEM) pod schowkiem podręcznym	50
3	Bezpiecznik główny centralki elektrycznej w bagażniku	60
4	Bezpiecznik główny skrzynki przekaźników/bezpieczników pod schowkiem podręcznym	60
5	Bezpiecznik główny skrzynki przekaźników/bezpieczników pod schowkiem podręcznym	60
6	–	–
7	Dodatkowa nagrzewnica elektryczna	100
8	Ogrzewanie przedniej szyby , lewa strona	40
9	Wycieraczki szyby przedniej	30
10	Nagrzewnica postojowa	25
11	Dmuchawa wentylacji	40
12	Ogrzewanie przedniej szyby , prawa strona	40
13	Pompa w układzie ABS	40
14	Zawory ABS	20
15	Spryskiwacze reflektorów	20
16	Poziomowanie reflektorów, aktywne reflektory ksenonowe – ABL	10
17	Bezpiecznik główny centralnego modułu elektronicznego (CEM) pod schowkiem podręcznym	20
18	Układ ABS	5
19	Regulowany opór kierownicy	5
20	Moduł sterujący silnika, moduł sterujący skrzyni biegów, poduszki powietrzne	10
21	Podgrzewane dysze spryskiwaczy	10
22	–	–
23	Sterowanie reflektorami	5
24	–	–
25	–	–
26	–	–
27	Przekaźniki elektromagnetyczne	5
28	Dodatkowe światła	20
29	Sygnał dźwiękowy	15
30	Cewka przekaźnika głównego układu sterowania pracą silnika (silnik 4-cyl.), moduł sterujący silnika (silnik 4-cyl.)	5
30	Cewka przekaźnika głównego układu sterowania pracą silnika (5-cyl. silnik wysokoprężny), moduł sterujący silnika (5-cyl. silnik wysokoprężny)	10
31	Moduł sterujący skrzyni biegów	15
32	Dodatkowa pompa płynu chłodzącego (4-cyl. silnik wysokoprężny)	15
33	Cewki przekaźników w centralce elektrycznej w komorze silnikowej, w strefie mniej narażonej na wysoką temperaturę Start/Stop	5
34	–	–
35	Moduł sterujący świec żarowych (silnik wysokoprężny 5-cyl.)	10
35	Moduł sterujący silnika (silnik 4-cyl.)	20
36	Moduł sterujący silnika (silnik wysokoprężny 5-cyl.)	15
36	Moduł sterujący silnika (silnik 4-cyl.)	20
37	Czujnik masowego przepływu powietrza (4-cyl.); termostat (silnik benzynowy 4-cyl.), zawór EVAP (silnik benzynowy 4-cyl.); pompa chłodzenia EGR (silnik wysokoprężny 4-cyl.)	10
37	Masowy przepływomierz powietrza (5-cyl. silnik wysokoprężny), zawory sterujące (5-cyl. silnik wysokoprężny)	15
38	Sprzęgło elektromagnetyczne klimatyzacji (5-cyl. silnik wysokoprężny), zawory (5-cyl. silnik wysokoprężny), czujnik poziomu oleju	10
38	Zawory (4-cyl.); pompa oleju (4-cyl. silnik benzynowy); sonda lambda, środkowa (4-cyl. silnik benzynowy); sonda lambda, tylna (4-cyl. silnik wysokoprężny)	15
39	Sonda lambda, przednia (4-cyl.); sonda lambda, tylna (4-cyl. silnik benzynowy) Sondy lambda (5-cyl. silnik wysokoprężny), moduł sterujący żaluzji chłodnicy (5-cyl. silnik wysokoprężny)	15
40	Cewki zapłonowe (4-cyl. silnik benzynowy)	15
40	Podgrzewacz filtra paliwa (silnik wysokoprężny)	20
41	Sprzęgło elektromagnetyczne klimatyzacji (4-cyl.), moduł sterujący świec żarowych (4-cyl. silnik wysokoprężny), pompa oleju (4-cyl. silnik wysokoprężny)	7,5
41	Grzałka wentylacji skrzyni korbowej (5-cyl. silnik wysokoprężny), pompa oleju automatycznej skrzyni biegów (5-cyl. silnik wysokoprężny Start/Stop)	10
42	Pompa płynu chłodzącego (silnik benzynowy 4-cyl.)	50
42	Podgrzewanie wstępne (silnik wysokoprężny)	70
43	Wentylator chłodzący (silnik benzynowy)	60/80
43	Wentylator chłodzący (silnik wysokoprężny)	80
44	Wspomaganie układu kierowniczego	100

Bezpieczniki pod schowkiem podręcznym

Bezpieczniki pod schowkiem podręcznym zabezpieczają między innymi system Infotainment i funkcje foteli.

Numer	Opis	Ampery [A]
1	Bezpiecznik główny modułu sterującego systemu audio, bezpiecznik główny dla bezpieczników 16-20: system Infotainment	40
2	Spryskiwacze przedniej szyby	25
3	–	–
4	–	–
5	–	–
6	Klamki drzwi, system bezkluczykowego dostępu	5
7	–	–
8	Panel sterowania w drzwiach kierowcy	20
9	Panel sterowania w przednich drzwiach pasażera	20
10	Panel sterowania w prawych tylnych drzwiach pasażera	20
11	Panel sterowania w lewych tylnych drzwiach pasażera	20
12	System bezkluczykowego dostępu	7,5
13	Fotel z elektryczną regulacją, strona kierowcy	20
14	Fotel z elektryczną regulacją, strona pasażera	20
15	–	–
16	Moduł sterujący systemu Infotainment lub ekran	5
17	Sterownik systemu audio (wzmacniacz); TV; Radio cyfrowe	10
18	Moduł sterujący systemu audio lub moduł sterujący systemu Sensus	15
19	System telematyczny, Bluetooth	5
20	–	–
21	Okno dachowe, górne oświetlenie wnętrza kabiny, czujnik klimatyzacji	5
22	Gniazdo 12 V w konsoli między fotelami	15
23	Podgrzewanie prawego tylnego siedzenia	15
24	Podgrzewanie lewego tylnego siedzenia	15
25	Dodatkowa nagrzewnica elektryczna	5
26	Podgrzewanie fotela, przód po stronie pasażera	15
27	Podgrzewanie fotela, przód po stronie kierowcy	15
28	Układ wspomagający parkowanie; Kamera parkowania; BLIS	5
29	Moduł sterujący AWD	15
30	Aktywne zawieszenie Four-C	10

Bezpieczniki – w module sterującym pod schowkiem podręcznym

Bezpieczniki w module sterującym pod schowkiem podręcznym zabezpieczają między innymi funkcje poduszek powietrznych i układu ostrzegania o ryzyku kolizji.

Numer	Opis	Ampery [A]
1	–	–
2	–	–
3	Oświetlenie wnętrza; panel przycisków szyb elektrycznych w drzwiach kierowcy; fotele z regulacją elektryczną	7,5
4	Zespół wskaźników	5
5	Układ aktywnej kontroli prędkości, ACC, układ ostrzegania o ryzyku kolizji	10
6	Oświetlenie wnętrza kabiny, czujnik deszczu	7,5
7	Moduł elektroniczny kierownicy	7,5
8	Centralny zamek, klapka wlewu paliwa	10
9	Ogrzewana kierownica	15
10	Ogrzewanie przedniej szyby	15
11	Otwieranie pokrywy bagażnika	10
12	Składany zagłówek	10
13	Pompa paliwowa	20
14	Czujnik ruchu autoalarmu, panel sterowania klimatyzacją	5
15	Blokada kierownicy	15
16	Syrena; złącze transmisji danych OBDII	5
17	–	–
18	Poduszki powietrzne	10
19	Układ ostrzegania o ryzyku kolizji	5
20	Czujnik pedału przyspieszenia, przyciemnianie wewnętrznego lusterka wstecznego, podgrzewanie tylnych siedzeń	7,5
21	Moduł sterujący systemu Infotainment (Performance), system audio (Performance)	15
22	Światło hamowania	5
23	Dach otwierany	20
24	Immobilizer	5

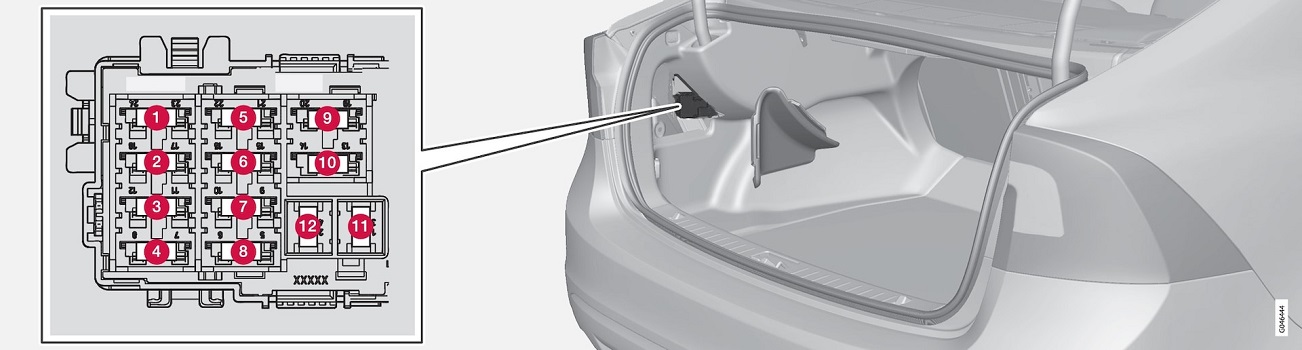

Bezpieczniki w przestrzeni bagażowej

Bezpieczniki w bagażniku zabezpieczają między innymi elektryczny hamulec postojowy.

Numer	Opis	Ampery [A]
1	Elektryczne uruchamianie hamulca postojowego, strona lewa	30
2	Elektryczne uruchamianie hamulca postojowego, strona prawa	30
3	Ogrzewanie szyby tylnej	30
4	Gniazdo elektryczne przyczepy 2	15
5	–	–
6	Gniazdo 12 V w bagażniku	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Gniazdo elektryczne przyczepy 1	40
12	–	–
