Volvo S60 (2010-2011) – skrzynka bezpieczników i przekaźników

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Volvo S60

Dotyczy pojazdów nowych w latach:

2010, 2011.

A – Komora silnika, górna

B – Komora silnika, przód

C – Komora silnika dolna

Numer	Opis	Ampery [A]
1	Wyłącznik obwodu	50
2	Wyłącznik obwodu	50
3	Wyłącznik obwodu	60
4	Wyłącznik obwodu	60
5	Wyłącznik obwodu	60
6	—	—
7	—	—
8	Szyba czołowa*	40
9	Wycieraczki	30
10	—	—
11	Dmuchawa systemu klimatyzacji	40
12	—	—
13	Pompa ABS	40
14	Zawory ABS	20
15	—	—
16	Active Bending Lights-poziomowanie reflektorów*	10
17	Centralny moduł elektryczny	20
18	Podawanie ABS 15	5
19	Siła sterująca zależna od prędkości*	5
20	Moduł sterujący silnika (ECM), skrzynia biegów, SRS	10
21	Podgrzewane dysze spryskiwaczy*	10
22	Pompa próżniowa I5T	5
23	Panel oświetleniowy	5
24	—	—
25	—	—
26	—	—
27	Przekaźnik – skrzynka komory silnika	5
28	Światła pomocnicze*	20
29	Klakson	15
30	Moduł sterujący silnika (ECM)	10
31	Moduł sterujący – automatyczna skrzynia biegów	15
32	Sprężarka klimatyzacji	15
33	Cewki przekaźnikowe	5
34	Przekaźnik silnika rozrusznika	30
35	Cewki zapłonowe	20
36	Moduł sterujący silnika (ECM), przepustnica	10
37	—	—
38	Zawory silnika	10
39	EVAP/podgrzewany czujnik tlenu/wtrysk paliwa	15
40	—	—
41	Wykrywanie wycieków paliwa	5
42	—	—
43	Wentylator chłodzący	80
44	Elektrohydrauliczne wspomaganie kierownicy	100

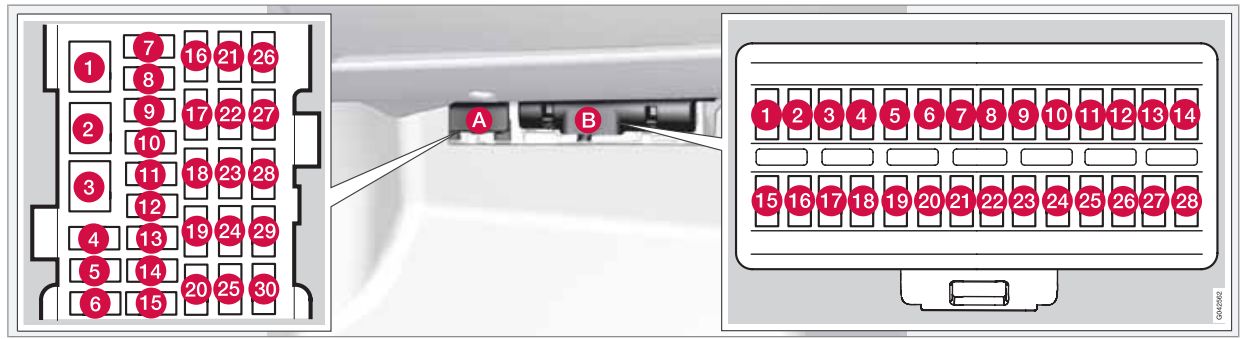

Skrzynka bezpieczników A : bezpieczniki ogólne

Skrzynka bezpieczników B : Bezpieczniki modułu sterującego

Numer	Opis	Ampery [A]
1	Wyłącznik automatyczny – system informacyjno-rozrywkowy	40
2	—	—
3	—	—
4	—	—
5	—	—
6	Napęd bezkluczykowy* (klamki drzwi)	5
7	—	—
8	Sterowanie w drzwiach kierowcy	20
9	Sterowanie w drzwiach pasażera z przodu	20
10	Sterowanie w prawych tylnych drzwiach pasażera	20
11	Sterowanie w lewych tylnych drzwiach pasażera	20
12	Napęd bezkluczykowy*	7,5
13	Fotel kierowcy elektrycznie*	20
14	Elektrycznie regulowany fotel pasażera*	20
15	Składane zagłówki tylnych siedzeń	15
16	Moduł sterowania systemem informacyjno-rozrywkowym	5
17	System informacyjno-rozrywkowy, wyświetlacz systemu nawigacji*	10
18	System informacyjno-rozrywkowy	15
19	Zestaw głośnomówiący Bluetooth	5
20	—	—
21	Elektrycznie sterowany dach księżycowy* Oświetlenie zewnętrzne, czujnik systemu klimatyzacji	5
22	Gniazda 12 V	15
23	Podgrzewane tylne siedzenie* (po stronie pasażera)	15
24	Podgrzewane tylne siedzenie* (po stronie kierowcy)	15
25	—	—
26	Podgrzewany tylny fotel pasażera (prawy)*	15
27	Podgrzewany tylny fotel pasażera (lewy)	15
28	Wspomaganie parkowania, system nawigacji Volvo, kamera wspomagania parkowania*	5
29	Moduł sterowania napędem na wszystkie koła*	15
30	Aktywny system podwozia*	10

Numer	Opis	Ampery [A]
1	—	—
2	—	—
3	Przednie oświetlenie sufitowe, elektrycznie regulowane siedzenie(a)*	7,5
4	Wyświetlacz informacyjny na tablicy przyrządów	5
5	Adaptacyjny tempomat/ostrzeżenie o kolizji*	10
6	Oświetlenie zewnętrzne, czujnik deszczu*	7,5
7	Moduł kierownicy	7,5
8	Tylny zamek centralny i drzwiczki wlewu paliwa	10
9	Spryskiwacz	15
10	Spryskiwacz przedniej szyby	15
11	Bagażnik otwarty	10
12	—	10
13	Pompa paliwowa	20
14	Odbiornik kluczyka zdalnego, alarm, system klimatyzacji	5
15	Blokada kierownicy	15
16	Alarm, pokładowy system diagnostyczny	5
17	—	—
18	System poduszek powietrznych, czujnik masy pasażera	10
19	Przedni radar adaptacyjnego tempomatu*	5
20	Pedał przyspieszenia, elektryczne lusterka boczne, podgrzewane tylne siedzenia*	7,5
21	System informacyjno-rozrywkowy, CD i radio	—
22	Światła stopu	5
23	Elektryczny szyberdach*	20
24	Immobilizer	5

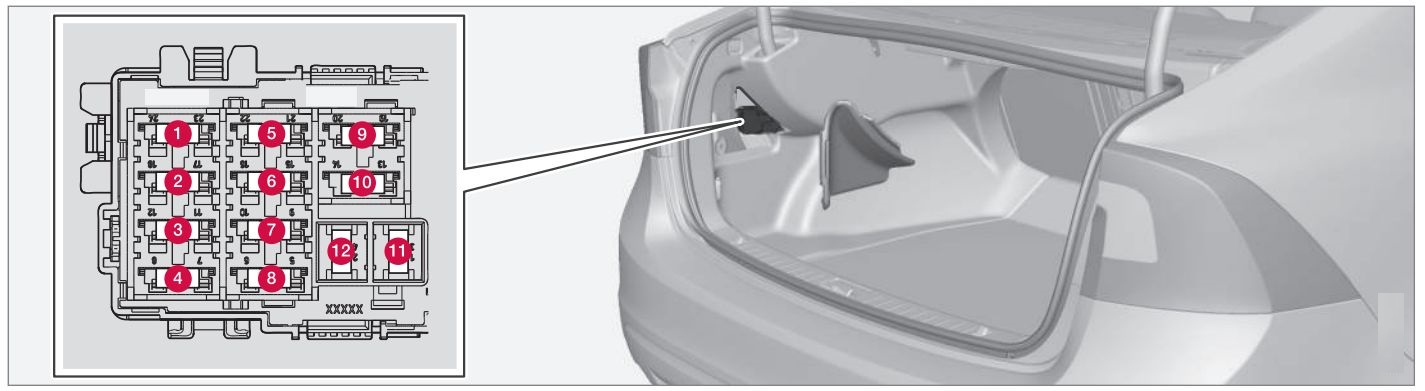

Numer	Opis	Ampery [A]
1	Elektryczny hamulec postojowy (lewa strona)	30
2	Elektryczny hamulec postojowy (prawa strona)	30
3	Podgrzewana tylna szyba	30
4	Gniazdo przyczepy 2*	15
5	—	—
6	Gniazdo 12 V w bagażniku	15
7	—	—
8	—	—
9	—	—
10	—	—
11	Gniazdo przyczepy 1*	40
12	—	—
