Volkswagen Touareg II (2010-2018)- skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 21 sierpnia, 2022

Schemat skrzynek bezpieczników i przekaźników – Volkswagen Touareg II

Dotyczy pojazdów nowych w latach:

2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

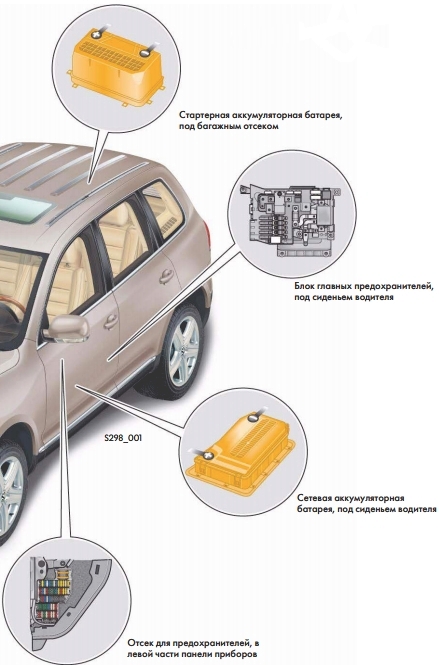

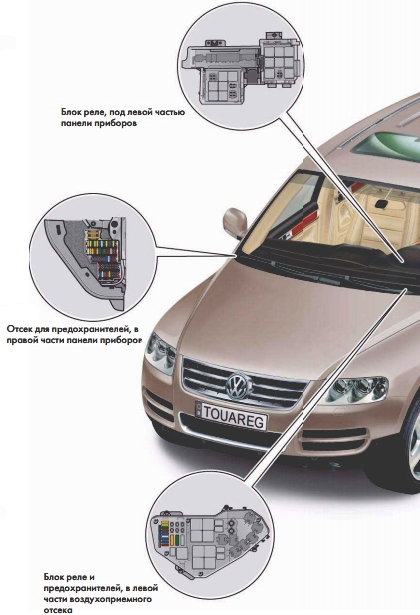

Lokalizacja

Ogólny układ skrzynek  bezpieczników i przekaźników

Volkswagen Touareg II (2010-2018)- skrzynka bezpieczników i przekaźników



Volkswagen Touareg II (2010-2018)- skrzynka bezpieczników i przekaźników

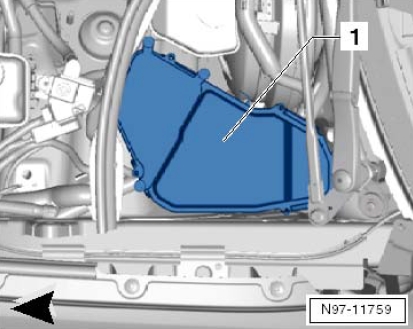

Komora silnika

Pod maską skrzynka bezpieczników i przekaźników znajduje się w bloku montażowym, w komorze rozprężnej po lewej stronie.

Volkswagen Touareg II (2010-2018)- skrzynka bezpieczników i przekaźników



Volkswagen Touareg II (2010-2018)- skrzynka bezpieczników i przekaźników

Opis

1 40A Przekaźnik rozrusznika, rozrusznik
2 Nieużywany
3 40A Przekaźnik pompy powietrza wtórnego
4 30A Przekaźnik pompy próżniowej
5 Nieużywany
6 Nieużywany
7 15A Regulator ciśnienia paliwa, zawór dozowania paliwa, cewka zapłonowa
8 10A Pompa chłodnicy recyrkulacji spalin
9 30A jednostka sterująca silnika
10 10A Sterownik wentylatora chłodnicy, sterownik świec żarowych, dodatkowy przekaźnik pompy płynu chłodzącego, przełącznik świateł hamowania, zawór przełączający chłodnicę EGR, zawór dławiący, zawór płynu chłodzącego głowicy cylindrów, zawór regulacji ciśnienia oleju, elektroniczny termostat sterujący płynu chłodzącego silnik,  korpus przepustnicy
11 5A Czujnik poziomu i temperatury oleju
12 10A Przekaźnik dodatkowej pompy chłodziwa, przekaźnik akumulatora ciepła resztkowego, pompa obiegowa chłodziwa
13 25A Jednostka sterująca pompy paliwa
14 15 / 30A Pompa środka redukującego, Moduł szacowania poziomu środka redukującego, Sterownik  silnika 2
15 10/30A Przekaźnik zasilania zacisku 30, jednostka sterująca silnika
16 30A Jednostka sterująca systemem grzewczym reduktora
17 15A Element grzejny sondy lambda
18 Element grzejny sondy lambda 10A

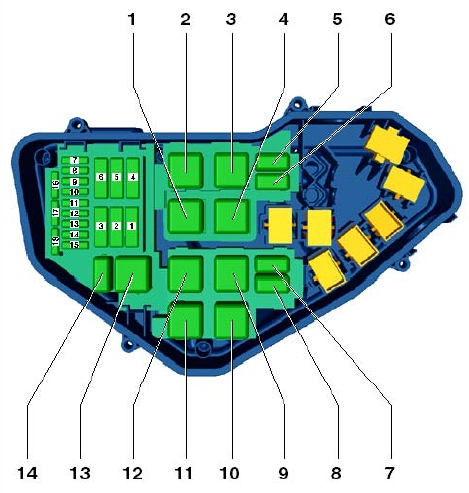

Przekaźnik

  1. Sterownik świec żarowych (457)
  2. Przekaźnik zasilania elektroniki silnika (645)
  3. Przekaźnik pompy powietrza wtórnego (100)
  4. Przekaźnik główny (614)
  5. rezerwa
  6. Dodatkowy przekaźnik pompy płynu chłodzącego (404)
  7. rezerwa
  8. rezerwa
  9. Przekaźnik rozrusznika (100)
  10. Przekaźnik serwo hamulca (100)
  11. rezerwa
  12. rezerwa
  13. Przekaźnik rozrusznika 2 (433)
  14. rezerwa

Przedział pasażerski

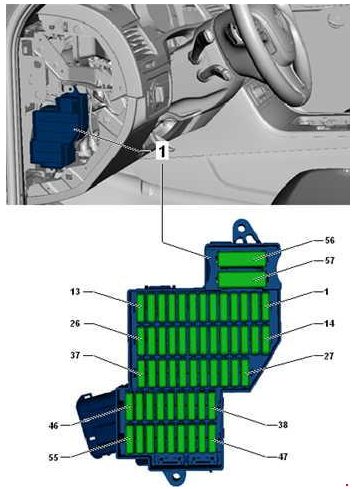

Skrzynka po lewej stronie

Montowana jest po lewej stronie deski rozdzielczej, od końca za osłoną ochronną.



Volkswagen Touareg II (2010-2018)- skrzynka bezpieczników i przekaźników

Opis

1 25A Regulacja fotela kierowcy i jednostka sterująca wentylacją
2 Jednostka sterująca nagrzewnicy 30A
3 Sygnał 15/20A
4 Silnik wycieraczek 30A
5 30A Sterownik szyberdachu przesuwnego
6 15/30 Jednostka sterująca zwalnianiem oparcia
7 15A Elektrycznie regulowana jednostka sterująca kolumny kierownicy
8 5/10A Jednostka sterująca monitora ciśnienia w oponach, jednostka sterująca kolumny kierownicy
9 Przełącznik światła 5A, czujnik deszczu, moduł dachu przedniego, jednostka sterująca systemu monitorowania ciśnienia w oponach
10 Jednostka sterująca szyberdachu 30A
11 10/15A Podgrzewacz kierownicy, jednostka sterująca kolumny kierownicy
12 Nieużywany
13 Nieużywany
14 30A Pokładowa jednostka sterująca zasilaniem
15 25/30A Pokładowa jednostka sterująca zasilaniem
16 30A Sterownik drzwi kierowcy
17 5/10A Czujnik wewnętrzny, syrena alarmowa, wyłącznik krańcowy maski
18 30A Pokładowa jednostka sterująca zasilaniem
19 10A Jednostka sterująca silnika
20 30A Pokładowa jednostka sterująca zasilaniem, podgrzewacz siedziska kierowcy i pasażera
21 10A Przekaźnik akumulatora ciepła resztkowego
22 30A Pokładowa jednostka sterująca zasilaniem
23 7,5A Złącze diagnostyczne, wyłącznik zapłonu i rozrusznika, interfejs diagnostyczny magistrali danych, elektroniczna jednostka sterująca. blokada kolumny kierownicy
24 30A Przekaźnik do ogrzewania lewej strony przedniej szyby
25 30A Przekaźnik do ogrzewania prawej strony przedniej szyby
26 15A wentylator 1 bateria
27 5A Jednostka sterująca wskaźnika niskiego poziomu płynu chłodzącego, przekaźnik poziomu płynu chłodzącego, jednostka sterująca systemu regulacji akumulatora
28 5A Jednostka sterująca siłownika elektrycznego
29 5A Regulator ciśnienia sprzęgła automatycznej skrzyni biegów
30 5A Jednostka sterująca wspomagania kierownicy,  elektryczna pompa wspomagania kierownicy
31 Nieużywany
32 15A Jednostka sterująca sprężarki klimatyzatora
33 30A Sterownik tylnych lewych drzwi
34 5A Jednostka sterująca do otwierania pokrywy/tylnej klapy
35 7,5A Jednostka sterująca do otwierania pokrywy / klapy tylnej
36 5A Przycisk elektromechanicznego hamulca postojowego
37 15A bateria wentylatora 2
38 5A Jednostka sterująca napędem elektrycznym, przekaźnik wentylatora
39 30A Regulator ciśnienia sprzęgła automatycznej skrzyni biegów
40 Przekaźnik odblokowania wentylatora 30A
41 10A Jednostka sterująca do systemu regulacji akumulatora
42 5A Elektrochromowe lusterko wewnętrzne
43 7,5A Lewy reflektor, prawy reflektor, regulacja zasięgu reflektorów
44 5A Jednostka sterująca ogrzewaniem tylnych siedzeń
45 5A Jednostka sterująca przetwarzania obrazu, czujnik ruchu roll-motion, przednia kamera do systemów wspomagania kierowcy
46 5A Jednostka sterująca asystenta zmiany pasa ruchu
47 5A Sterownik wspomagania parkowania, sterownik otwierania drzwi garażowych, interfejs diagnostyczny magistrali danych, gniazdo diagnostyczne;
48 10A Czujnik wysokiego ciśnienia, miernik masy powietrza, jednostka sterująca silnika, przekaźnik rozrusznika, jednostka sterująca silnika,
49 7,5A Adaptacyjna jednostka tempomatu
50 5/30A Zapalnik napinacza paska bocznego kierowcy
51 5A Jednostka sterująca wskaźnika niskiego poziomu płynu chłodzącego, przekaźnik poziomu płynu chłodzącego
52 15A Silnik wycieraczki tylnej szyby
53 5A Jednostka sterująca do adaptacyjnego oświetlenia i sterowania zasięgiem reflektorów, jednostka sterująca kolumny kierownicy, jednostka sterująca zasilaniem pokładowym
54 15A Lewy reflektor
55 5A Jednostka sterująca wskaźnika niskiego poziomu płynu chłodzącego, przekaźnik poziomu płynu chłodzącego
56 40A Kontrola wysokości jazdy sprężarki przekaźnikowej
57 Wentylator nawiewny 40A
Zobacz także:  Volkswagen Transporter T2 1600 (1968-1979) - skrzynka bezpieczników i przekaźników

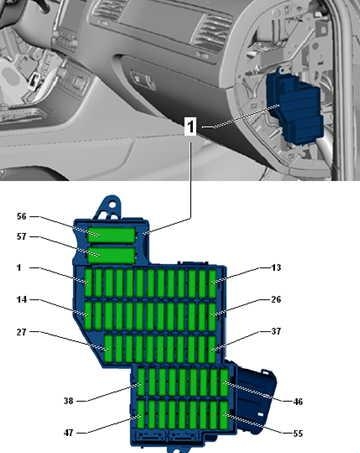

Skrzynka po prawej stronie

Znajduje się na końcu prawej strony deski rozdzielczej, za osłoną ochronną.

Volkswagen Touareg II (2010-2018)- skrzynka bezpieczników i przekaźników

Opis

1 Nieużywany
2 15A Jednostka sterująca do kontroli wysokości jazdy
3 10A Jednostka sterująca blokadą mechanizmu różnicowego międzykoła
4 30A Jednostka sterująca blokadą mechanizmu różnicowego międzykoła
5 15/25A Jednostka sterująca rozpoznawania przyczepy
6 15A Jednostka sterująca rozpoznawania przyczepy
7 15/25A Jednostka sterująca rozpoznawania przyczepy
8 15/25A Jednostka sterująca rozpoznawania przyczepy
9 30A Sterownik tylnych prawych drzwi
10 Nieużywany
11 30A Jednostka sterująca przednich drzwi pasażera
12 Nieużywany
13 15A Jednostka sterująca rozpoznawania przyczepy
14 10A Jednostka sterująca poduszek powietrznych, jednostka sterująca rozpoznawania zajętości siedzenia
15 10A Jednostka sterująca skrzynki rozdzielczej
16 5A Sterownik elektromechanicznego hamulca postojowego, panel sterowania wysokością jazdy, rezystor ogrzewania dysz spryskiwaczy, przycisk dezaktywacji ASR i ESP, sterownik ABS, przycisk wspomagania zjazdu, przycisk elektromechanicznego hamulca postojowego, przycisk AUTO HOLD, stabilizator napięcia
17 15A Prawy reflektor
18 Zapalnik napinacza pasów bezpieczeństwa 30A 2, strona pasażera z przodu
19 Przełącznik tiptronic 5A, przełącznik wielofunkcyjny, jednostka sterująca automatycznej skrzyni biegów
20 25A Sterownik regulacji przedniego fotela pasażera, sterownik fotela kierowcy i pasażera
21 25A Sterownik ogrzewania tylnych siedzeń, tylny panel sterowania i wyświetlacza klimatyzacji
22 Nieużywany
23 25A Jednostka sterująca klapy tylnej
24 Jednostka sterująca Climatronic 10A, tylny panel sterowania i wyświetlacz klimatyzacji
25 5A Jednostka sterująca kamery zewnętrznej, jednostka sterująca kamery cofania
26 30A Przekaźnik odmgławiacza tylnej szyby
27 5A Urządzenie do odbioru sygnału radiowego dodatkowego podgrzewacza cieczy
28 5/20A Przekaźnik pompy hydraulicznej skrzyni biegów, jednostka sterująca skrzynki rozdzielczej, jednostka sterująca automatycznej skrzyni biegów (przed listopadem 2012 r.)
29 Jednostka sterująca ABS 30A
30 5A przełącznik Tiptronic
31 20 / 30A Centralna jednostka sterująca do systemu komfortu
32 30A Wentylator wlotowy z tyłu
33 30A Centralna jednostka sterująca systemu komfortu
34 Nieużywany
35 5A Jednostka sterująca systemu śledzenia pojazdu
36 30A Centralna jednostka sterująca systemu komfortu
37 20A Sterownik automatycznej skrzyni biegów, przekaźnik pompy hydraulicznej skrzyni biegów
38 15A Zapalniczka, gniazdo 12V 2, jednostka sterująca ogrzewaniem tylnych siedzeń (przed sierpniem 2014 r.)
39 15A Dodatkowe gniazda 12 V
40 Falownik 20/30A z gniazdem, 12 V – 230 V
41 Złącze 10A 2 do podłączenia zewnętrznych urządzeń audio
42 5A Jednostka sterująca rozpoznawania przyczepy
43 10A Jednostka sterująca blokadą mechanizmu różnicowego międzykoła
44 5A czujnik zanieczyszczenia powietrza
45 30A Stabilizator napięcia
46 30A Stabilizator napięcia
47 10A Jednostka sterująca elektronicznym systemem informacyjnym
48 30A Jednostka sterująca cyfrowym systemem audio
49 Nieużywany
50 Tuner telewizyjny 5A, jednostka sterująca elektroniką telefonu komórkowego;
51 Jednostka główna 20A
52 5A Jednostka sterująca we wkładce tablicy rozdzielczej -J285-
53 Zmieniarka DVD 5A
54 5A Interfejs do zewnętrznych urządzeń multimedialnych -R215-
55 Nieużywany
56 Jednostka sterująca ABS 40A
57 40A Elektromechaniczna jednostka sterująca hamulca postojowego, jednostka sterująca skrzynki rozdzielczej
Zobacz także:  Volkswagen Caddy (1996-2003) - skrzynka bezpieczników i przekaźników

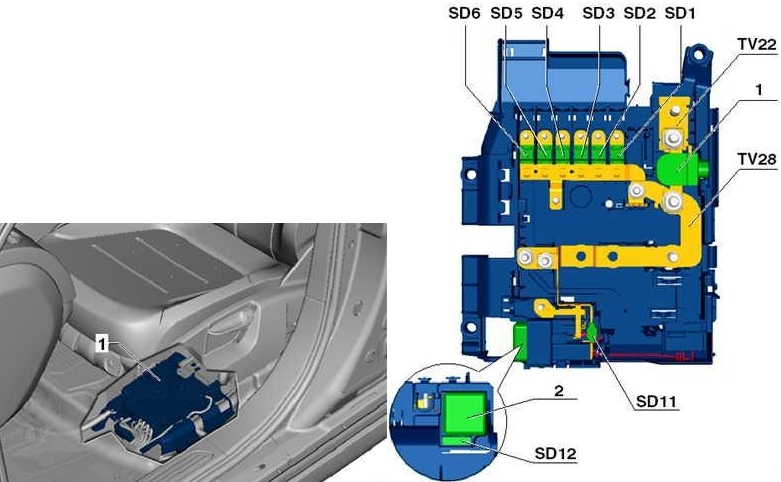

Skrzynka pod siedzeniem kierowcy

Volkswagen Touareg II (2010-2018)- skrzynka bezpieczników i przekaźników

Opis

1 Skrzynka bezpieczników 100A
2 50A Jednostka sterująca do kontroli wysokości jazdy
3 Skrzynka bezpieczników 100A
4 Skrzynka bezpieczników 80A
5 Skrzynka bezpieczników 40A
6 50A Przekaźnik gniazdkowy, skrzynka bezpieczników
7 Skrzynka bezpieczników 60A, tylny wentylator nawiewny
8 Złącze przewodu 60A, przekaźnik mocy zacisku 30
9 Skrzynka bezpieczników 125A
10 60 / 150А Element grzewczy dodatkowej nagrzewnicy powietrza, przekaźnik pompy hydraulicznej GB
11 40A Zacisk przekaźnika zasilania 15
12 Diagnostyka 5A
Zobacz także:  Volkswagen Jetta, Vento (A3) (1992-1999) - skrzynka bezpieczników i przekaźników

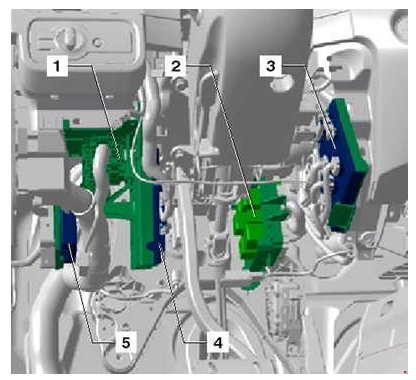

Skrzynki przekaźnikowe

W obszarze drążka kierowniczego, w dolnej części deski rozdzielczej, znajdują się następujące bloki.

Volkswagen Touareg II (2010-2018)- skrzynka bezpieczników i przekaźników

Opis

  1. Skrzynka bezpieczników i przekaźników 1
  2. Skrzynka bezpieczników i przekaźników 2
  3. Pokładowa jednostka sterująca zasilaniem
  4. Centralna jednostka sterująca systemu komfortu
  5. Jednostka sterująca wspomaganiem parkowania

Skrzynka bezpieczników i przekaźników 1

Volkswagen Touareg II (2010-2018)- skrzynka bezpieczników i przekaźników

Opis

E1 Podgrzewany przekaźnik szyby przedniej, lewy (643)
E2 Przekaźnik podgrzewanej szyby przedniej, prawa strona (643), jednostka sterująca przełącznika ostrzegającego o niskim poziomie płynu chłodzącego (422)
E3 Przekaźnik gniazdkowy (100)
E 4 Przekaźnik pompy hydraulicznej skrzyni biegów (644)
E5 Przekaźnik akumulatora ciepła resztkowego (404), przekaźnik poziomu chłodziwa (646)
E6 Przekaźnik zwalniający wentylator (449)

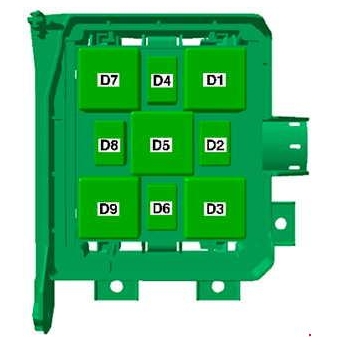

Skrzynka bezpieczników i przekaźników 2

Volkswagen Touareg II (2010-2018)- skrzynka bezpieczników i przekaźników



Opis

1 Przekaźnik sprężarki kontroli wysokości jazdy (373)
2 Przełącznik poziomu płynu chłodzącego (404), przekaźnik akumulatora ciepła resztkowego (646)
3 Podgrzewany przekaźnik szyby przedniej, lewy (645)
4 Przekaźnik klaksonowy (395)
5 Przekaźnik pompy hydraulicznej skrzyni biegów – (100), Przekaźnik gniazda (644)
6 Przekaźnik pompy hydraulicznej skrzyni biegów (404), przekaźnik pompy hydraulicznej skrzyni biegów (646)
7 Podgrzewany przekaźnik tylnej szyby (643)
8 Przekaźnik zwalniający wentylator (646)
9 Sterownik przełącznika ostrzegania o niskim poziomie płynu chłodzącego (422), przekaźnik ogrzewania prawej szyby przedniej (645)
