Volkswagen Tiguan II (2017-2021) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
8 sierpnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Volkswagen Tiguan II

Dotyczy pojazdów nowych w latach:

2017, 2018, 2019, 2020, 2021.

Skrzynka bezpieczników w komorze silnika

Znajduje się po lewej stronie komory silnika.

Volkswagen Tiguan II (2017-2020) - skrzynka bezpieczników i przekaźników

Opis

SB1	Jednostka sterująca ABS 25A J104
SB2	Sterownik ABS 40/60A J104
SB3	15 / 30A Jednostka sterująca silnika J623
SB4	5/10A Czujnik poziomu i temperatury oleju G266 Sterownik wentylatora chłodnicy J293 Przekaźnik dozowania środka redukującego J963 2) Elektrozawór kanistra 1 N80 1) Zawór sterujący dysz chłodzenia tłoka N522 6) Zawór obejściowy turbosprężarki N249 6) Zawór klapy ssącej N316 6) Zawór regulacyjny wałka rozrządu zaworów dolotowych 1 N205 1) Zawór regulacyjny wałka rozrządu zaworów dolotowych 1 N318 1) Zawór regulacyjny ciśnienia oleju N428 1) Zawór chłodziwa głowicy cylindrów N489 1) Przekaźnik wysokiej mocy cieplnej J360 2) Zawór przełączający chłodnicy recyrkulacji spalin N345 2) Przekaźnik niska moc grzewcza J359 2) Zawór elektromagnetyczny regulacji ciśnienia doładowania N75 2)
SB5	10A Regulator ciśnienia paliwa N276 2) Zawór dozowania paliwa N290 2) Przekaźnik zasilania elektroniki silnika J757 Układ zasilania wtórnego powietrza GX24 6) Regulator krzywki wydechu
SB6	5A Włącznik świateł hamowania F
SB7	7,5 / 10 / 15A Pompa obiegowa ogrzewania V488 2), 6) Zawór klapy spalin J883 1), 4) Zawór dozowania paliwa N290 4), 7) Pompa obiegowa V55 7) Zawór odcinający chłodziwa N82 6) Skrzynia biegów zaworu obiegu chłodziwa N488 Pompa obiegowa płynu chłodzącego V50 Wysokotemperaturowa pompa płynu chłodzącego V467 Pompa chłodzenia powietrza dmuchawy V188 Regulator ciśnienia paliwa N276 1) Zawór regulacji ciśnienia oleju N428 2) Zawór płynu chłodzącego głowicy N489
SB8	10/15A Lambda sonda 1 przed katalizatorem GX10 Grzałka lambda sondy Z19 Lambda sonda 1 za katalizatorem GX7 Grzałka lambda sondy 1 za katalizatorem Z29 Czujnik NOx G295
SB9	5/10 / 20A Pompa obiegowa ogrzewania V488 Elektrozawór kanistra 1 N80 1) Zawór nastawczy wałka rozrządu zaworów dolotowych 1 N205 Zawór nastawczy wałka rozrządu wydechu 1 N318 Przepływomierz powietrza G70 2) Sterownik świec żarowych J179 2) Cewka zapłonowa
SB10	15 / 20A Sterownik pompy paliwa J538
SB11	40A Element grzejny do dodatkowej nagrzewnicy powietrza Z35
SB12	40A Element grzejny do dodatkowej nagrzewnicy powietrza Z35
SB13	15A Blok Mechatronika KP DSG J743
SB14	40A Przekaźnik podgrzewanej szyby przedniej J47
SB15	15A Przekaźnik dźwiękowy J413
SB16	20A Przekaźnik do zasilania elementów elektronicznych silnika J757
SB17	7,5 A Przekaźnik główny J271 1) Przekaźnik zasilania napięciowego zacisku 30 J317 2)Sterownik silnika J623 Sterownik ABS J104 Przekaźnik podgrzewanej szyby przedniej J47
SB18	5A Jednostka sterująca do monitorowania akumulatora J367 Interfejs diagnostyczny magistrali danych J533
SB19	30A Silnik wycieraczek V
SB20	10A Syrena alarmowa H12
SB21	30A Przekaźnik 2 podgrzewanej szyby przedniej J611
SB22	5A Jednostka sterująca silnika J623
SB23	30A Rozrusznik B
SB24	40A Element grzejny do dodatkowej nagrzewnicy powietrza Z35
SB25	rezerwa
SB26	rezerwa
SB27	rezerwa
SB28	rezerwa
SB29	rezerwa
SB30	rezerwa
SB31	rezerwa
SB32	rezerwa
SB33	15A Blok Mechatronika KP DSG J743
SB34	rezerwa
SB35	Silnik wycieraczek 30A
SB36	rezerwa
SB37	20A Sterownik dodatkowej nagrzewnicy J364
SB38	Rezerwa

Przekaźnik

R1 Przekaźnik rozrusznika 1 J906
R2 Przekaźnik rozrusznika 2 J907
R3 Przekaźnik sygnału dźwiękowego J413
R4 Przekaźnik wysokiej mocy grzewczej J360 (tylko dla pojazdów z silnikiem Diesla)
R4 Przekaźnik pompy powietrza wtórnego J299 (tylko dla modeli z silnikiem benzynowym 2,0 l)
R5 Przekaźnik główny J271 (tylko dla pojazdów z silnikiem benzynowym) / R5 Przekaźnik dla zacisku zasilania 30 J317 (tylko dla pojazdów z silnikiem Diesla)
R6 Sterownik świec żarowych J179 (tylko dla modeli z silnikiem Diesla)
R7 Przekaźnik niskiej mocy grzewczej J359 (tylko dla pojazdów z silnikiem Diesla)
R8 Przekaźnik do zasilania podzespołów elektronicznych silnika J757 (tylko dla modeli z silnikiem benzynowym 2,0 l)
R9 Przekaźnik podgrzewanej szyby przedniej J47 (tylko w modelach z podgrzewaną szybą przednią (4GX))
R10 Przekaźnik podgrzewanej szyby przedniej 2 J611

Bezpieczniki mocy

Volkswagen Tiguan II (2017-2020) - skrzynka bezpieczników i przekaźników

Opis

SA1 – 125A Zasilanie bezpieczników
SA2 – 400A Generator z regulatorem napięcia
SA3 – 80A Wspomaganie kierownicy
SA4 – 80A Zasilanie bezpieczników
SA5 – 50A Wentylator chłodnicy

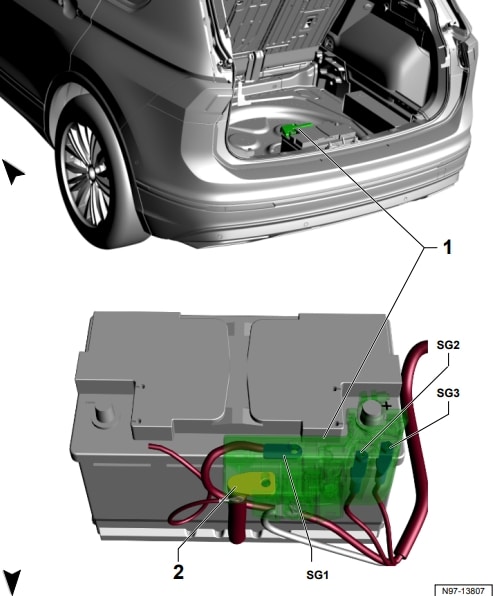

Pokrywa akumulatora może również zawierać bezpiecznik dużej mocy.

Volkswagen Tiguan II (2017-2020) - skrzynka bezpieczników i przekaźników

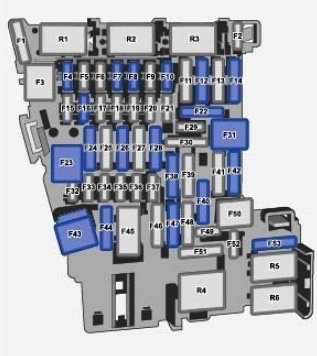

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się pod deską rozdzielczą za osłoną ochronną.

Volkswagen Tiguan II (2017-2020) - skrzynka bezpieczników i przekaźników

Opis

1	30A Jednostka sterująca ogrzewaniem środka redukującego J891
2	10A Jednostka sterująca kolumny kierownicy J527 6)
3	rezerwa
4	rezerwa
5	7,5 A Interfejs diagnostyczny magistrali danych J533
6	7,5А Selektor E313
7	10A Sterownik nagrzewnicy/klimatyzatora EX21 Sterownik nagrzewnicy J65 Sterownik klimatyzacji J255 Sterownik klimatyzacji J301 Sterownik klimatyzacji z tyłu i wyświetlacz E265 Odbiornik sygnału radiowego do dodatkowego ogrzewania wody R149 Przekaźnik ogrzewania tylnej szyby J9 Sterownik czujnika ciśnienia w oponach J502
8	7,5 A Przełącznik obrotowy świateł EX1 Przycisk elektromechanicznego hamulca postojowego E538Czujnik deszczu i światła G397 Złącze diagnostyczne U31 Przełącznik profilu jazdy E881 Czujnik alarmu włamania G578 Oświetlenie dachowe 1, oświetlenie dachowe L235 Jednostka sterująca do adaptacyjnego oświetlenia i sterowania zasięgiem reflektorów J745 Światło 2, oświetlenie w profilu dachowym L236
9	7,5A Jednostka sterująca kolumny kierownicy J527
10	7,5 A Wyświetlacz, przedni panel sterowania, wyświetlacz i wyjście informacyjne J685 Jednostka sterująca wyświetlacza przeziernego J898
11	40A Pokładowa jednostka sterująca zasilaniem J519
12	20A Jednostka sterująca elektroniki informacyjnej 1 J794 Jednostka sterująca nawigacją J856
13	25A Sterownik napinacza pasa bezpieczeństwa przedniego lewego J854
14	40A Jednostka sterująca dmuchawy świeżego powietrza J126
15	10A Sterownik elektronicznej blokady kolumny kierownicy J764
16	Tuner TV 7,5 A RX6 Jednostka sterująca elektroniki informacyjnej 1 J794 Wzmacniacz 2-pasmowy do komunikacji mobilnej J984 Schowek z interfejsem telefonu komórkowego R265 Czytnik kart D8 Koncentrator USB R293
17	7,5A Wkładka deski rozdzielczej KX2 Centrala w desce rozdzielczej J285 Centrala sterowania modułem połączeń alarmowych i jednostką komunikacyjną J949
18	7,5A Jednostka sterująca widokiem wokół J928
19	7.5A Interfejs autoryzacji wejścia i uruchomienia J965
20	7,5 / 10А Przekaźnik układu dozowania środka redukującego J963 Moduł zasilania układu dozowania środka redukującego GX19
21	15A Sterownik napędu na wszystkie koła J492
22	15A Jednostka sterująca detektora przyczepy J345
23	20A Sterownik szyberdachu J245 Sterownik żaluzji szyberdachu J394
24	40A Pokładowa jednostka sterująca zasilaniem J519
25	30A Sterownik drzwi kierowcy lub pasażera J386 Silnik tylnego lewego lub prawego silnika podnośnika szyb V26
26	30A Pokładowa jednostka sterująca zasilaniem J519
27	30A Pokładowa jednostka sterująca zasilaniem J519
28	25A Jednostka sterująca detektora przyczepy J345
29	rezerwa
30	rezerwa
31	40A Pokładowa jednostka sterująca zasilaniem J519
32	7,5 / 10A Kamera przednia do systemów wspomagania kierowcy R242 Tempomat adaptacyjny J428 Sterownik wspomagania parkowania J446 7) Sterownik asystenta zmiany pasa ruchu J769 Sterownik 2 asystenta zmiany pasa ruchu J770 Sterownik wspomagania parkowania J791 7)
33	7,5A Sterownik poduszek powietrznych J234 Lampka kontrolna wyłączona. przednie poduszki powietrzne pasażera K145
34	7,5A Przełącznik obrotowy świateł EX1 Lusterko wsteczne wewnętrzne EX5 Przekaźnik gniazda J807 Przełącznik świateł cofania F4 Czujnik ciśnienia w układzie klimatyzacji G805 Czujnik zanieczyszczenia powietrza G238 Przycisk elektromechanicznego hamulca postojowego E538 Przycisk dezaktywacji ASR i elektronicznej kontroli stabilności E256
35	7,5 A Złącze diagnostyczne U31 Regulacja zasięgu reflektorów E102 Regulacja ustawienia reflektorów i oświetlenia przyrządów EX14 Siłownik regulacji zasięgu lewego reflektora V48 Silnik regulacji zasięgu prawego reflektora V49 Lewy przedni reflektor MX1 Prawy przedni reflektor MX2
36	7,5 / 10A Reflektor przedni prawy MX2
37	7,5 / 10A Reflektor przedni lewy MX1
38	25A Jednostka sterująca detektora przyczepy J345
39	30A Sterownik drzwi kierowcy lub pasażera J386 Silnik tylnego lewego lub prawego silnika podnośnika szyb V26
40	Gniazda 20A Zapalniczka 12 V
41	25A Sterownik napinacza pasa bezpieczeństwa przedni prawy J855 Sterownik napinacza pasa bezpieczeństwa lewy przedni J854
42	40A Pokładowa jednostka sterująca zasilaniem J519
43	30A Cyfrowa jednostka sterująca dźwiękiem J525
44	15A Jednostka sterująca detektora przyczepy J345
45	15A Jednostka sterująca regulacją fotela kierowcy J810
46	Falownik 30A z gniazdem, 12 V – 230 V U13
47	15A Silnik wycieraczki tylnej szyby V12
48	rezerwa
49	7,5A Czujnik położenia pedału sprzęgła G476 Przekaźnik rozrusznika 1 J906
50	40A Sterownik tylnej pokrywy J605
51	25A Panel sterowania i wyświetlacza tylnego klimatyzatora E265
52	15A Elektroniczna jednostka sterująca tłumieniem J250
53	30A Przekaźnik podgrzewanej tylnej szyby J9

Przekaźnik

R1 Przekaźnik układu dozowania środka redukującego J963
R2 Przekaźnik sprzęgła elektromagnetycznego J44
R3 Zarezerwowany
R4 Przekaźnik zasilania zacisku 15 J329
R5 Przekaźnik podgrzewanej tylnej szyby J9
R6 Przekaźnik gniazdkowy J807

Osobno w dolnej części tego urządzenia znajduje się bezpiecznik termiczny S46 15 A do regulacji przedniego fotela pasażera oraz bezpiecznik gniazda ładowania USB S356 o wartości 7,5 A.
