Volkswagen Tiguan I (2007-2016) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 8 sierpnia, 2022
Volkswagen Tiguan I (2007-2016) - skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Volkswagen Tiguan I

Dotyczy pojazdów nowych w latach:

2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

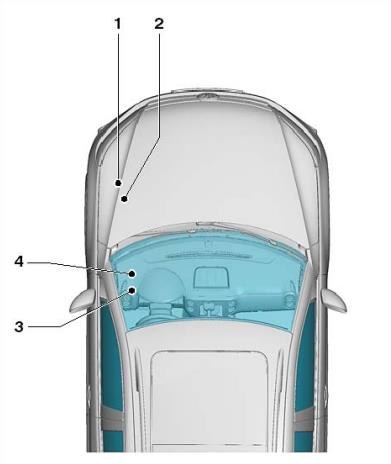

Lokalizacje

Volkswagen Tiguan I (2007-2016) - skrzynka bezpieczników i przekaźników



Opis

  1. Główna skrzynka bezpieczników w skrzynce komunikacyjnej
  2. Przełączanie skrzynki bezpieczników.
  3. Skrzynka bezpieczników w przedziale pasażerskim.
  4. Skrzynka przekaźników.

Rzeczywiste przeznaczenie skrzynki bezpieczników zależy od roku produkcji i poziomu wyposażenia pojazdu.

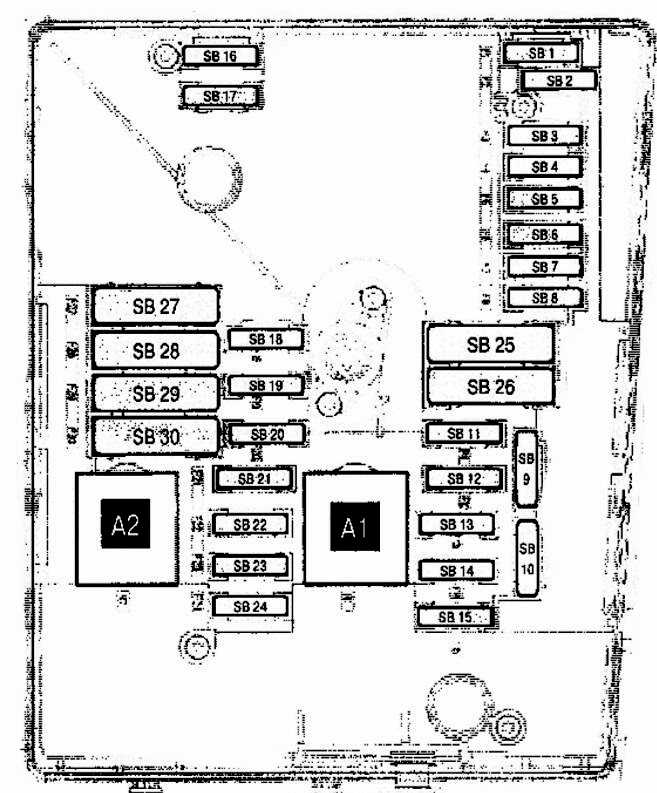

Komora silnika

Składa się z sekcji bezpieczników i przekaźników (sekcja główna – 1) oraz bezpieczników dużej mocy (bezpieczniki główne – 2) i znajduje się obok akumulatora pod pokrywą ochronną.



Typ 1

Volkswagen Tiguan I (2007-2016) - skrzynka bezpieczników i przekaźników

Opis

1
2
3 5A Pokładowa jednostka sterująca zasilaniem
4 Jednostka sterująca ABS 30A, jednostka hydrauliczna ABS
5
6 5A Jednostka sterująca zestawu wskaźników, jednostka sterująca kolumny kierownicy
7 40A Przekaźnik 2 zacisk zasilania 15
8 25A Jednostka sterująca z wyświetlaczem systemu radia z nawigacją, Jednostka główna, Tuner TV, Cyfrowy tuner radia satelitarnego, Jednostka sterująca systemu multimedialnego, Przetwornica napięcia
9 5A Jednostka sterująca elektroniką sterującą telefonu komórkowego
10 5/10A Przekaźnik mocy, jednostka sterująca silnika
11 20A Dodatkowa jednostka sterująca nagrzewnicy
12 Interfejs diagnostyczny magistrali danych 5A
13 15/30A Jednostka sterująca silnika
14 5A Regulator ciśnienia paliwa, zawór dozowania paliwa, cewki zapłonowe
15 Sprzęgło elektromagnetyczne 5/10/15A do dmuchawy napędowej, grzałka sondy lambda, grzałka sondy lambda 1 za katalizatorem, pompa diagnostyczna układu paliwowego, przekaźnik pompy paliwa, sterownik świec żarowych, przekaźnik elektrycznej pompy paliwa 2
16 30A Pokładowa jednostka sterująca zasilaniem
17 15A Przekaźnik syreny alarmowej
18 30A Wzmacniacz do cyfrowego systemu audio
19 Jednostka sterująca silnika wycieraczek 30A
20 10A Regulator ciśnienia paliwa, pompa obiegowa płynu chłodzącego
21 10/20A Grzałka sondy lambda, jednostka sterująca pompy paliwa
22 5A czujnik położenia pedału sprzęgła
23 10A Zawór elektromagnetyczny do ograniczenia ciśnienia doładowania, zawór przełączający chłodnicy recyrkulacji spalin, regulator ciśnienia paliwa, miernik masy powietrza
24 10A Sterownik wentylatora chłodnicy, Przekaźnik ogrzewania, Przekaźnik dodatkowej pompy układu chłodzenia, Przekaźnik mocy, Zawór elektromagnetyczny ograniczenia ciśnienia doładowania, Zawór elektromagnetyczny 1 adsorbera, Zawór 1 zmiennej fazy rozrządu, Zawór recyrkulacji powietrza doładowującego, Zawór klapowy kolektora dolotowego, Pompa cyrkulacyjna 2 chłodziwo, pompa cyrkulacyjna chłodziwa, przekaźnik pompy paliwa
25 Jednostka sterująca ABS 40A
26 30A Pokładowa jednostka sterująca zasilaniem
27 Nieużywany
28 Jednostka sterująca świec żarowych 50A
29 50A Bezpiecznik termiczny 1 do regulacji pozycji fotela kierowcy, Bezpieczniki 54 – 57 w przedziale pasażerskim
30 50A Przekaźnik do rozładowania styk X
  • A1 – Przekaźnik głównych obwodów zapłonowych (diesel)
  • A2 – Przekaźnik sterujący silnika (EC) (diesel)
Zobacz także:  Volkswagen Caddy (2011-2015) - skrzynka bezpieczników i przekaźników

Typ 2

Volkswagen Tiguan I (2007-2016) - skrzynka bezpieczników i przekaźników Opis

1 15A Blok Mechatronik KP DSG
2 Jednostka sterująca ABS 30A
3 Przekaźnik klaksonu 15A
4 rezerwa
5 5A Pokładowa jednostka sterująca zasilaniem
6 rezerwa
7 25A Przetwornica napięcia, Jednostka sterująca z wyświetlaczem systemu radia z nawigacją, Jednostka sterująca systemu multimedialnego
8 40A Przekaźnik 2 zacisk zasilania 15
9 rezerwa
10 5/10A Grzałka sondy lambda, Sprzęgło elektromagnetyczne dmuchawy napędowej, Pompa diagnostyczna układu paliwowego, Sterownik świec żarowych
11 5A Jednostka sterująca zestawu wskaźników, jednostka sterująca kolumny kierownicy
12 5A Jednostka sterująca elektroniką sterującą telefonu komórkowego
13 5/10A Jednostka sterująca silnika
14 15/30A Jednostka sterująca silnika
15 Interfejs diagnostyczny magistrali danych 5A
16 10A Zawór elektromagnetyczny ograniczający ciśnienie doładowania, zawór przełączający chłodnicy recyrkulacyjnej, przepływomierz powietrza, regulator ciśnienia paliwa
17 10/15A Zawór regulacji ciśnienia paliwa, pompa obiegowa płynu chłodzącego
18 10A Grzałka sondy lambda 20A Jednostka sterująca pompy paliwa
19 30A Wzmacniacz do cyfrowego systemu audio
20 5A czujnik położenia pedału sprzęgła
21 30A Dodatkowa jednostka sterująca nagrzewnicy
22 Jednostka sterująca silnika wycieraczek 30A
23 10A Przekaźnik wysokiej mocy grzewczej, przekaźnik niskiej mocy grzewczej, przekaźnik pompy paliwa, pompa obiegowa chłodziwa 2, jednostka sterująca wentylatora chłodnicy, przekaźnik elektrycznej pompy paliwa 2, zawór elektromagnetyczny ograniczający ciśnienie doładowania, zawór recyrkulacji powietrza doładowującego, zawór elektromagnetyczny kanistra 1, zmienna zaworu 1 układy rozrządu, zawór klapowy kolektora dolotowego, przekaźnik mocy Motronic 2, włącznik świateł hamowania
24 20A Cewki zapłonowe, 15A Zawór dozujący paliwo
25 30A Pokładowa jednostka sterująca zasilaniem
26 30A Pokładowa jednostka sterująca zasilaniem
27 50A Przekaźnik do rozładowania styk X
28 Jednostka sterująca świec żarowych 50A
29 50A Bezpiecznik termiczny 1 do regulacji pozycji fotela kierowcy, Bezpieczniki 54 – 57 w przedziale pasażerskim
30 Jednostka sterująca ABS 40A (pompa)

Główne bezpieczniki

Volkswagen Tiguan I (2007-2016) - skrzynka bezpieczników i przekaźników

Opis

  1. 200A – Generator
  2. 80A – Jednostka sterująca wspomagania kierownicy
  3. 50A – Bezpiecznik 40 w skrzynce bezpieczników
  4. 50A – Jednostka sterująca wentylatora chłodnicy
  5. 80A – Skrzynka bezpieczników
  6. 70A – Sterownik wentylatora chłodnicy, przekaźnik ogrzewania dużej mocy
  7. rezerwa
  8. 40A – Przekaźnik ogrzewania małej mocy.
Zobacz także:  Volkswagen Fox (2015-2020) - skrzynka bezpieczników i przekaźników





Przedział pasażerski

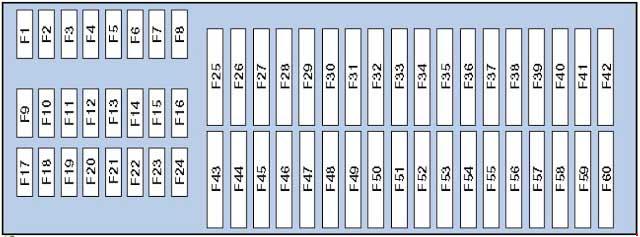

Skrzynka bezpiecznikowa

Znajduje się w przedziale pasażerskim, w dolnej części przegrody po stronie kierowcy, za osłoną ochronną.

Volkswagen Tiguan I (2007-2016) - skrzynka bezpieczników i przekaźników

Opis

1 Nieużywany
2 Nieużywany
3 Nieużywany
4 Nieużywany
5 Nieużywany
6 Nieużywany
7 Nieużywany
8 Nieużywany
9 5A Jednostka sterująca poduszki powietrznej, lampka kontrolna wyłączona. poduszki powietrzne pasażera z przodu
10 10A Sterownik napędu na wszystkie koła
11 5A Jednostka sterująca autopilota lub asystenta parkowania
12 10A Jednostka sterująca lewego reflektora wyładowczego
13 5A Czujnik wysokiego ciśnienia, Elektrochromatyczne lusterko wsteczne wewnętrzne, Włącznik świateł cofania, Rezystor ogrzewania dyszy spryskiwacza, Przycisk AUTO HOLD, Lampka kontrolna AUTO HOLD, Sterownik rozpoznawania zajętości fotela, Przednia kamera systemów wspomagania kierowcy, Czujnik poziomu i temperatury oleju silnikowego, ASR i Klawisz wyłączania ESP, klawisz programu jazdy
14 10A Jednostka sterująca wspomagania kierownicy, jednostka sterująca śledzenie pozycji pojazdu, przekaźnik rozrusznika, elektroniczna jednostka sterująca tłumieniem, jednostka sterująca wykrywania przyczepy, przełącznik Tiptronic, interfejs diagnostyczny magistrali danych, jednostka sterująca w zestawie wskaźników, jednostka sterująca nagrzewnicy, włącznik światła, jednostka sterująca silnika, Jednostka sterująca ABS
15 10A Przekaźnik do pracy nagrzewnicy dodatkowej, Przetwornica napięcia, Jednostka sterująca adaptacyjnym oświetleniem i regulacją zasięgu reflektorów, Miernik masy powietrza, Złącze diagnostyczne, Jednostka sterująca elektromechanicznego hamulca postojowego, Ściemniacz przełączników i podświetlenia zestawu wskaźników, Rezystor grzewczy układu wentylacji skrzyni korbowej, Sterowanie korektor reflektora silnika, siłownik korektora prawego reflektora;
16 10A Jednostka sterująca prawego reflektora wyładowczego
17 5A Jednostka sterująca zestawu wskaźników
18 5A Jednostka sterująca do elektroniki sterującej telefonu komórkowego, jednostka sterująca systemu multimedialnego, czujnik pola magnetycznego do kompasu
19 7.5A Jednostka sterująca kolumny kierownicy
20 5/7,5A Jednostka sterująca monitora ciśnienia w oponach, Odbiornik sygnału radiowego dla dodatkowej nagrzewnicy płynu chłodzącego, Przekaźnik podgrzewanej tylnej szyby, Przekaźnik sygnału dźwiękowego dwutonowego, Jednostka sterująca ABS, Przełącznik Tiptronic, Jednostka sterująca automatycznej skrzyni biegów, Jednostka sterująca klimatyzacji, Jednostka sterująca Climatronic, Jednostka sterująca nagrzewnicy
21 7,5 / 15A Sterownik zasilania pokładowego, sterownik drzwi przednich pasażera, sterownik drzwi tylnych prawych
22 5A Pokładowa jednostka sterująca zasilaniem, syrena alarmowa, czujnik wewnętrzny
23 10A Czujnik deszczu i światła, włącznik światła,
jednostka sterująca śledzenie pozycji pojazdu, jednostka sterująca autoryzacją wjazdu i startu, jednostka sterująca kamery cofania, czujnik pola magnetycznego kompasu, przycisk elektromechanicznego hamulca postojowego, złącze diagnostyczne
24 10A Sterownik drzwi kierowcy, sterownik tylnych lewych drzwi
25 5/20A Przełącznik wielofunkcyjny, jednostka sterująca automatycznej skrzyni biegów, jednostka mechatroniczna DSG
26 Nieużywany
27 Nieużywany
28 40A Przekaźnik do pracy nagrzewnicy dodatkowej, jednostka sterująca nagrzewnicą, jednostka sterująca klimatyzacją
29 15A Silnik wycieraczki tylnej szyby
30 Nieużywany
31 20A Zapalniczka i gniazdo 12V
32 Nieużywany
33 Nieużywany
34 Nieużywany
35 Nieużywany
36 Nieużywany
37 Nieużywany
38 10A Elektroniczna jednostka sterująca blokadą kolumny kierownicy
39 20A Przekaźnik do układu czyszczenia reflektorów
39 15A Jednostka sterująca rozpoznawania przyczepy / przygotowanie do zaczepu holowniczego
40 15A Jednostka sterująca rozpoznawania przyczepy
41 15A Jednostka sterująca rozpoznawania przyczepy
42 20A Jednostka sterująca rozpoznawania przyczepy
43 25A Sterownik szyberdachu przesuwnego
44 25A Elektromechaniczna jednostka sterująca hamulca postojowego
45 25A Przekaźnik wentylatora nawiewnego, przekaźnik podgrzewanej tylnej szyby
46 30A Sterownik drzwi kierowcy, Sterownik tylnych lewych drzwi
47 30A Jednostka sterująca przednich drzwi pasażera, Jednostka sterująca tylnych prawych drzwi
48 20A Przekaźnik pompy paliwa
49 20A Pokładowa jednostka sterująca zasilaniem
50 25A Elektromechaniczna jednostka sterująca hamulca postojowego
51 40A Jednostka sterująca wentylatora nawiewnego
52 20/30A Jednostka sterująca ogrzewaniem przednich siedzeń
53 20/30A Przekaźnik do układu czyszczenia reflektorów
54 Falownik 30A z gniazdem, 12V – 230V
55 15A Przełącznik regulacji podparcia lędźwiowego fotela kierowcy
56 15A Elektroniczna jednostka sterująca systemem kontroli tłumienia
57 25A jednostka sterująca szyberdachu
58 1A Lampka ostrzegawcza zaczepu trakcji (zablokowana)
59 Jednostka sterująca z wyświetlaczem do układu radia z nawigacją
60 Nieużywany
Zobacz także:  Volkswagen Caddy (2003-2005) - skrzynka bezpieczników i przekaźników

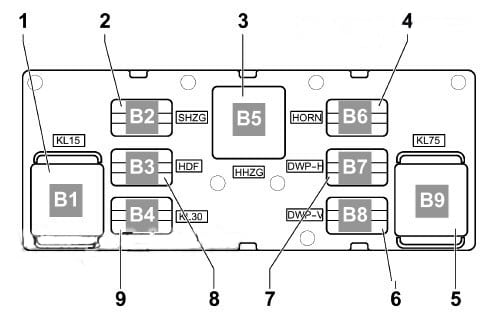

Skrzynka przekaźnikowa

Skrzynka przekaźników znajduje się z tyłu skrzynki bezpieczników.

Volkswagen Tiguan I (2007-2016) - skrzynka bezpieczników i przekaźników

Opis

  1. Zacisk przekaźnika mocy 15 2, -J681-, (460) Gniazdo B1
  2. Podgrzewany przekaźnik lusterek zewnętrznych -J99- (449) Gniazdo B2
  3. Przekaźnik podgrzewanej tylnej szyby -J9- (53) Gniazdo B5
  4. Dwutonowy przekaźnik klaksonu -J4- (449) Gniazdo B6
  5. Przekaźnik odciążający styk X -J59- (460) Slot B9
  6. Podwójny przekaźnik pompy spryskiwacza 2 -J730- (404) Gniazdo B8
  7. Przekaźnik 1 dla podwójnej pompy spryskiwacza -J729- (404) Gniazdo B7
  8. Rezerwuj gniazdo B3
  9. Przekaźnik mocy 2 zacisk 30 -J689- (449) Gniazdo B4

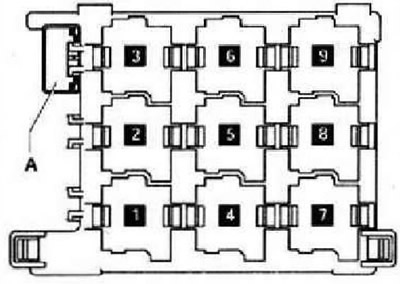

Volkswagen Tiguan I (2007-2016) - skrzynka bezpieczników i przekaźników

Opis

  1. Pomocniczy przekaźnik grzałki
  2. Przekaźnik rozrusznika
  3. –
  4. Przekaźnik wentylatora nagrzewnicy
  5. Przekaźnik alarmu włamaniowego / przekaźnik pompy spryskiwacza reflektorów
  6. Przekaźnik pompy paliwa (FP)
  7. Przekaźnik grzałki płynu chłodzącego silnika 1
  8. Przekaźnik pompy płynu chłodzącego silnika — niektóre modele, przekaźnik pompy paliwa (FP) — niektóre modele, pomocniczy przekaźnik pompy paliwa nagrzewnicy — niektóre modele
  9. Przekaźnik grzałki płynu chłodzącego silnika 2.
