Schemat skrzynek bezpieczników i przekaźników – Volkswagen Scirocco
Dotyczy pojazdów nowych w latach:
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

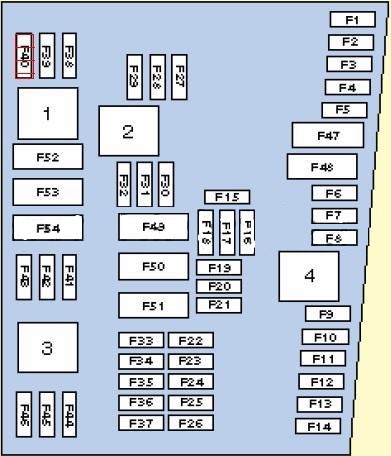

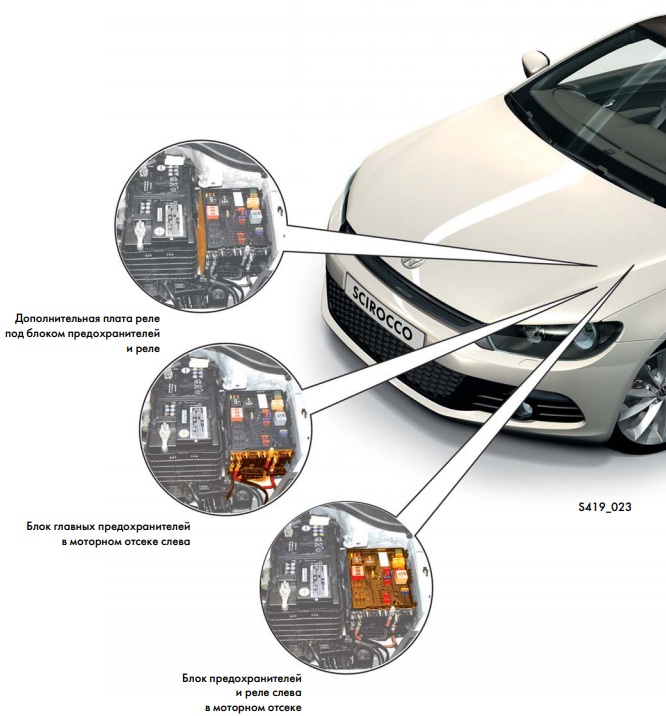

Komora silnika
Typ 1
Typ 2
Opis
| Opis |
Numer bezpiecznika (ampery w nawiasie) |
| ABS |
4 (30), 25 (30) |
| Reflektory lewe |
26 (30) |
| Reflektory prawe |
16 (30) |
| ESP |
4 (30), 25 (30) |
| Wycieraczki |
19 (30) |
| Sygnał dźwiękowy |
17 (15) |
| Wentylator chłodnicy |
24 (10) |
| Kaseta radiowa |
8 (15) |
| System nagłośnienia |
18 (30) |
| Telefon |
9 (15) |
Komora silnika

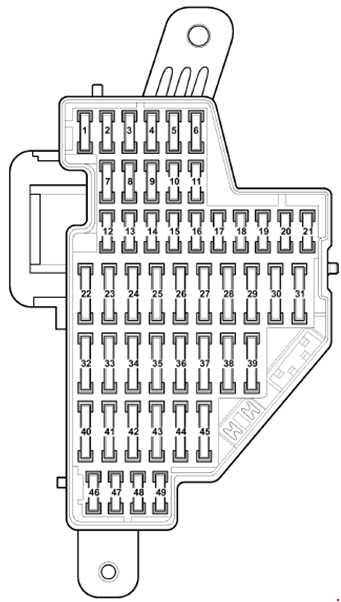

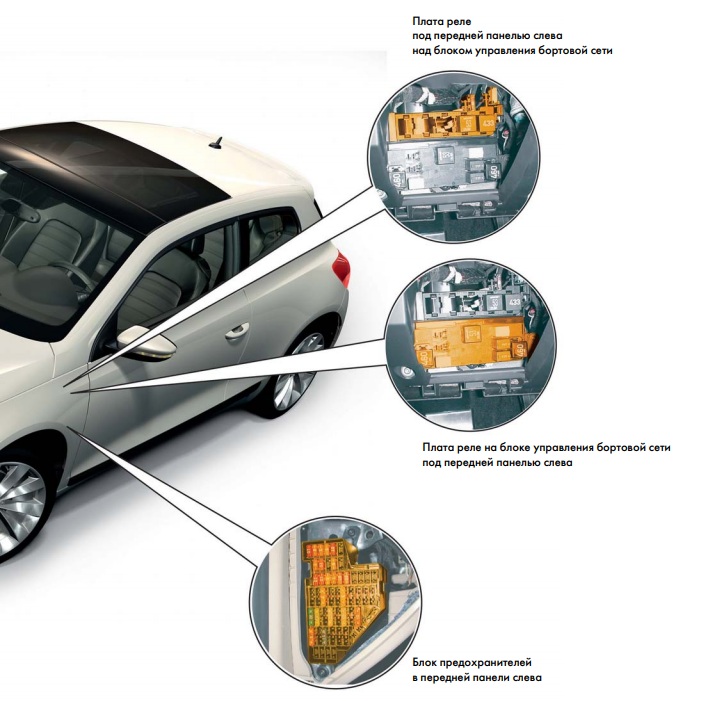

Skrzynka bezpiecznikowa
Znajduje się na końcu panelu za osłoną ochronną.
Opis
| Opis |
Numer bezpiecznika (ampery w nawiasie) |
| ABS |
2 (10), 4 (5) |
| Czujnik pochylenia |
17 (5) |
| Poduszki powietrzne |
3 (5) |
| Włącznik światła hamowania |
2 (10) |
| Ustalanie systemu regulacji |
35 (20) |
| ESP |
2 (10), 4 (5) |
| Okna przednie |
23 (30) |
| Wentylator |
22 (40), 40 (40) |
| Podgrzewana tylna szyba |
25 (25) |
| Tylna wycieraczka |
41 (15) |
| System bezpieczeństwa wewnętrznego |
17 (5) |
| Klaster instrumentów |
2 (10) |
| Pompa paliwowa |
27 (15) |
| Podparcie lędźwi |
34 (15) |
| Korektor reflektorów |
1 (10) |
| Szyberdach |
33 (30) |
| Czujnik deszczu |
13 (10) |
| Dysze spryskiwaczy |
4 (5) |
| Środek do czyszczenia reflektorów |
36 (20) |
| Ogrzewanie siedzenia |
37 (30) |
| Zapalniczka i gniazdka |
42 (20) |
| centralny zamek |
12 (10) |
