Volkswagen Polo IV 9N (2001-2009) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 2 grudnia, 2021

Schematy skrzynek bezpieczników i przekaźników – Volkswagen Polo IV 9N

Dotyczy pojazdów wyprodukowanych w latach:

2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Za zapalniczkę w Volkswagenie Polo IV 9N odpowiada bezpiecznik 49 w skrzynce bezpiecznikowej na desce rozdzielczej.

Układ

Opis

1 Sterownik klimatyzatora – w panelu sterowania nagrzewnicy
2 Jednostka sterująca silnikiem wentylatora klimatyzacji / nagrzewnicy (z automatyczną kontrolą temperatury) – Jednostka wentylatora
3 Wzmacniacz sygnału antenowego (system audio) – w antenie systemu audio
4 Wzmacniacz sygnału antenowego (system nawigacji) – w antenie systemu audio
5 Czujnik zderzenia bocznego po stronie kierowcy – pod przednim siedzeniem
6 Boczny czujnik prezentowy, po stronie pasażera – pod przednim siedzeniem
7 Czujnik zderzenia bocznego, tylny lewy (lewa kurtyna powietrzna) – bagażnik, za lewą osłoną
8 Czujnik zderzenia bocznego, prawy tył (prawa poduszka kurtynowa) – bagażnik, za prawym panelem poszycia
9 Centralka antykradzieżowa -w centralce wielofunkcyjnej 2
10 Dźwięk alarmu przeciwkradzieżowego – za osłoną tylnego lewego nadkola
11 Czujnik zmiany głośności (system antykradzieżowy) – przednia lampa wnętrza
12 Bateria akumulatora
13 Centralka zamka centralnego – w centralce wielofunkcyjnej 2
14 Złącze diagnostyczne (DLC)
15 Jednostka diagnostyczna – w wielofunkcyjnej jednostce sterującej 1
16 Sterownik funkcji drzwi, przedni lewy (centralny zamek / lusterko zewnętrzne / elektryczne szyby)
17 Sterownik funkcji drzwi, przedni prawy (centralny zamek / lusterko zewnętrzne / elektryczne szyby)
18 Sterownik funkcji drzwi tylnych lewych (centralny zamek / elektryczne okno)
19 Sterownik funkcji drzwi tylnych prawych (centralny zamek / elektryczne okno)
20 Jednostka sterująca silnika wentylatora chłodzącego — z A / C-AXU
21 Deska rozdzielcza skrzynki bezpieczników / przekaźników 1
22 Deska rozdzielcza skrzynki bezpieczników / przekaźników 2
23 Skrzynka bezpieczników/przekaźników, komora silnika – nad akumulatorem
24 Dodatkowy bezpiecznik (5A / 7,5A / 10A) – z tyłu systemu audio/centralki systemu nawigacji
25 Rezystor silnika wentylatora nagrzewnicy (ręczna regulacja temperatury) – zespół wentylatora
26 Rezystor silnika dmuchawy nagrzewnicy (automatyczna regulacja temperatury) – w sterowniku silnika dmuchawy klimatyzacji/nagrzewnicy
27 Sterownik nagrzewnicy – ​​w panelu sterowania nagrzewnicy – ​​bez klimatyzatora
28 Klakson (s) – za przednim zderzakiem
29 Jednostka sterująca immobilizera — w zestawie wskaźników
30 Antena pierścieniowa immobilizera – przy stacyjce
31 Kierunkowskaz / przekaźnik alarmowy – w wielofunkcyjnej centralce 1
32 Jednostka sterująca zestawu wskaźników, cyfrowy wyświetlacz wielofunkcyjny – na zestawie wskaźników – funkcje: Immobilizer, urządzenia ostrzegawcze i wskaźniki
33 Brzęczyk ostrzegawczy o pozostawionych włączonych lampach – w zestawie wskaźników
34 Wielofunkcyjna jednostka sterująca 1 – bezpiecznik pod deską rozdzielczą / skrzynka przekaźników 2 – funkcje: tempomat, napęd elektryczny / podgrzewane lusterka boczne, przekaźnik startu (układ paliwowy), odmgławiacz tylnej szyby, klakson, kierunkowskazy, światła awaryjne, oświetlenie wnętrza, tylna szyba czyścik, światło cofania (automatyczna skrzynia biegów), spryskiwacze szyb, wycieraczki
35 Wielofunkcyjna jednostka sterująca 2-funkcyjna: system antykradzieżowy, centralny zamek, napęd elektryczny i podgrzewane lusterka boczne, elektryczne szyby
36 Antena nawigacyjna – w antenie systemu audio
37 Jednostka sterująca nawigacją – w systemie nawigacji / panelu sterowania radia
38 Czujnik temperatury zewnętrznej – za przednim zderzakiem
39 Jednostka sterująca wspomagania kierownicy
40 Czujnik deszczu – wewnętrzne lusterko wsteczne
41 Sterownik ogrzewania fotela kierowcy – pod przednim fotelem
42 Sterownik ogrzewania fotela pasażer – pod przednim fotelem
43 Jednostka sterująca SRS – za konsolą środkową
44 Sterownik szyberdachu – za lampą oświetlenia wnętrza
45 Antena telefoniczna – w antenie systemu audio
46 Jednostka sterująca interfejsu telefonicznego — przestrzeń przednia po prawej stronie
47 Elektroniczna jednostka sterująca skrzyni biegów
48 Czujnik prędkości pojazdu – z wyjątkiem 11.02 -> bez ABS – skrzynia biegów
Zobacz także:  Volkswagen Polo VI (2017-2020) - skrzynka bezpieczników i przekaźników

Pokładowe skrzynki elektryczne

Skrzynka bezpiecznikowa

Skrzynka bezpieczników znajduje się w przedziale pasażerskim, na końcu deski rozdzielczej po stronie kierowcy.

Opis

1 10A Wycieraczka spryskiwacza tylnej szyby
2 5A Reostat do podświetlenia zestawu wskaźników;

Lampka oświetlenia tablicy rejestracyjnej.
3 5A Tylne światła przeciwmgielne
4 5A Włącznik świateł hamowania (czujnik położenia pedału hamulca);

Tempomat;

System zarządzania silnikiem.
5 5A Zarządzanie silnikiem, obieg spalin
6 Sterowanie zasięgiem reflektorów 5A
7 5A Zarządzanie silnikiem, wspomaganie kierownicy
8 5A Podgrzewane lusterka zewnętrzne
9 10A Zarządzanie silnikiem
10 S-pin 5A
11 5A Elektryczne ogrzewanie lusterek zewnętrznych
12 5A Lampy – przednia prawa strona, tylna prawa strona
13 5A Lampy – przednie lewe, tylne lewe
14 10A System zarządzania silnikiem;

Nagrzewnica kolektora dolotowego.
15 Automatyczna skrzynia biegów 10A
16 10A Wycieraczka i spryskiwacz szyby przedniej
17 5A Zarządzanie silnikiem
18 5A System klimatyzacji;

System recyrkulacji powietrza (klimatyzacja/nagrzewnica);

System antykradzieżowy;

Wewnętrzne lusterko wsteczne z funkcją automatycznego przyciemniania;

Jednostka sterująca silnika wentylatora chłodzącego;

Zestaw wskaźników;

System nawigacji.
19 10A Podgrzewane dysze spryskiwaczy szyby przedniej;

Światła cofania.
20 5A Zestaw wskaźników
21 10A Prawy reflektor-światło drogowe
22 10A Reflektor lewy – światła drogowe
23 10A Układ przeciwblokujący (ABS);

System kontroli stabilności.
24 10A Wielofunkcyjna jednostka sterująca 1
25 10A Zarządzanie silnikiem
26 10A Światła stopu
27 5A Układ przeciwblokujący (z ESP);

Zestaw wskaźników.
28 10A Lampy wewnętrzne
29 5A Klimatyzacja;

Złącze diagnostyczne (DLC);

Telefon
30 5A Wielofunkcyjny moduł sterujący 1;

System blokady selektora automatycznej skrzyni biegów;

Czujnik deszczu (wycieraczka przedniej szyby).
31 25A Silnik szyby przednich lewych drzwi
32 15A Podgrzewane siedzenia
33 15A Sygnalizator antykradzieżowy
34 15A Złącze zasilania akcesoriów
35 Szyberdach 20A
36 25A Klimatyzator/silnik dmuchawy nagrzewnicy
37 15А20А Cewka zapłonowa;

Wyłącznik układu zapłonowego.
38 25A Silnik podnośnika szyby tylnych lewych drzwi
39 25A Silnik podnośnika szyby przednich prawych drzwi
40 10A / 30A Zarządzanie silnikiem
41 15A Pompa paliwa, pompa zasilająca – benzyna / TDI
42 20A Zarządzanie silnikiem – AXU
43 15A Prawy reflektor-światła mijania;

Regulacja zasięgu reflektorów.
44 15A Światła przeciwmgielne
45 15A Zarządzanie silnikiem – AUB
46 20A Wycieraczka, spryskiwacz szyby przedniej
47 20A Podgrzewana szyba tylna (^ 02/04)
48 15A Kierunkowskazy;

Światła awaryjne.
49 Zapalniczka 15A
50 15A Wielofunkcyjna jednostka sterująca 2;

System antykradzieżowy;

Centralny zamek.
51 15A System audio;

System nawigacji.
52 20A Klakson;

Wycieraczka;

Spryskiwacz szyby przedniej.
53 25A Silnik podnośnika szyby tylnych prawych drzwi
54 15A Reflektor lewy – światła mijania, regulacja zasięgu reflektorów

Skrzynka przekaźnikowa

Skrzynka przekaźników znajduje się za tapicerką deski rozdzielczej po stronie kierowcy.

Opis

1 Zapasowy
2 Przekaźnik w obwodzie zasilania systemu Motronic
3 (100) Przekaźnik świec żarowych
4 (53) Przekaźnik pompy paliwowej (TDI)
5 (449) Przekaźnik do lampki obrysowej drzwi, lampki otwarcia drzwi
6 (53) Przekaźnik pompy spryskiwacza reflektorów
7 (126) Przekaźnik blokady rozrusznika
8 (53) Przekaźnik 1 podgrzewacz pomocniczy, niska moc
9 (100) Przekaźnik dodatkowej grzałki 2, dużej mocy (diesel)
10 (53/429) Przekaźnik układu sterowania silnikiem (benzyna, z wyjątkiem AXU)
11 (18) Przekaźnik obwodów pomocniczych zapłonu, przekaźnik rozładowania zacisku X
12 (404) Przekaźnik rozruchu (układ paliwowy) (benzyna, z wyjątkiem AXU)
13 (167) Przekaźnik pompy paliwa (silnik benzynowy, z wyjątkiem AXU)
14 Skrzynka bezpieczników dodatkowej grzałki
15 (109) Przekaźnik układu zarządzania silnikiem (diesel)

Do tego urządzenia można również podłączyć niektóre bezpieczniki, na przykład dodatkową grzałkę 40A.

Główna skrzynka bezpieczników

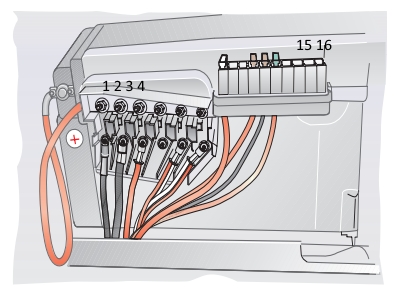

Znajduje się na pokrywie akumulatora. Ilość bezpieczników w nim zawartych zależy od konkretnej konfiguracji pojazdu.

Uchwyty blokowe mogą pomieścić maksymalnie 6 bezpieczników ostrzowych i 10 bezpieczników ostrzowych.

Chronione komponenty

1 Generator 110A
2 110 Salon, stacyjka
3 50A Wspomaganie kierownicy
4 50A Przekaźnik układu zarządzania silnikiem (AXU);

Pompa powietrza wywiewanego.
5 Silnik wentylatora chłodzącego 40A
6 40A Układ przeciwblokujący (ABS)
7 40A Układ przeciwblokujący (ABS)
8 Silnik wentylatora chłodzącego 30A
9 Zapasowy
10 5A Wielofunkcyjna jednostka sterująca 1
11 5A Układ klimatyzacji;

Jednostka sterująca silnika wentylatora chłodzącego.
12 Zapasowy
13 Automatyczna skrzynia biegów 5A
14 Zapasowy
15 Zapasowy
16 Zapasowy
