Volkswagen Passat B7 (2010-2015) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 11 sierpnia, 2022

Schemat skrzynek bezpieczników i przekaźników – Volkswagen Passat B7

Dotyczy pojazdów nowych w latach:

2010, 2011, 2012, 2013, 2014, 2015.



Układ

Volkswagen Passat B7 (2010-2015) - skrzynka bezpieczników i przekaźników

Opis

1 Elektroniczna jednostka sterująca ABS
2 Elektroniczna jednostka sterująca klimatyzatora
3 Dodatkowa jednostka sterująca nagrzewnicy – ​​wnętrze prawego przedniego błotnika
4 Bateria (niektóre modele)
5 Akumulator (niektóre modele) – Lewa strona bagażnika
6 Złącze diagnostyczne (DLC)
7 Jednostka diagnostyczna
8 Sterownik drzwi kierowcy
9 Sterownik elektryczny tylnych lewych drzwi
10 Elektryczna jednostka sterująca drzwi pasażera
11 Elektryczna jednostka sterująca tylnych prawych drzwi
12 Elektroniczna jednostka sterująca silnika (ECM) – na rezonatorze układu dolotowego
13 Elektroniczna jednostka sterująca 4WD – na sprzęgle Haldex
14 Sterownik pompy paliwa – pod prawym tylnym siedzeniem
15 Skrzynka bezpieczników / przekaźników, komora silnika 1
16 Skrzynka bezpieczników / przekaźników, komora silnika 2
17 Skrzynka bezpieczników / przekaźników, komora silnika 3- pod bezpiecznikiem silnika / skrzynką przekaźników 1
18 Skrzynka bezpieczników / przekaźników, zestaw wskaźników 1
19 Skrzynka bezpieczników / przekaźników, tablica przyrządów 2
20 Skrzynka bezpieczników / przekaźników, tablica przyrządów Z
21 Skrzynka bezpieczników / przekaźników, zestaw wskaźników 4
22 Skrzynka bezpieczników / przekaźników, tablica przyrządów 5
23 Skrzynka bezpieczników / przekaźników, przedział bagażowy 1 – 3,6 FSI
24 Skrzynka bezpieczników / przekaźników, przedział bagażowy 2- system stop & start
25 Jednostka sterująca zasięgiem reflektorów
26 Rezystor silnika wentylatora nagrzewnicy – ​​w bloku nagrzewnicy
27 Sygnał dźwiękowy 1
28 Sygnał dźwiękowy 2
29 Moduł 1 sterowania zjazdem z pasa ruchu – tylny zderzak
30 Jednostka sterująca zjazdem z pasa ruchu 2 – tylny zderzak
31 Wielofunkcyjna jednostka sterująca ^ Funkcje: Sterowanie obciążeniem elektrycznym. Lampy zewnętrzne, lampy na nogi, pompa paliwa, podgrzewana szyba tylna, odszraniana szyba przednia, kierunkowskazy / światła awaryjne, wycieraczka szyby tylnej
32 Wielofunkcyjna jednostka sterująca 2-funkcyjna: system antykradzieżowy, centralny zamek. napęd do otwierania klapy wlewu paliwa, immobiliser, pilot centralnego zamka, szyberdach
33 Czujnik temperatury otoczenia
35 Jednostka sterująca hamulca postojowego
36 Sterownik wspomagania kierownicy – ​​na drążku kierowniczym
37 sterownik ogrzewania fotela – pod siedzeniem kierowcy
38 Sterownik elektroniki kolumny kierownicy – ​​na kolumnie kierownicy
39 Sterownik blokady kolumny kierownicy – ​​na kolumnie kierownicy
40 Jednostka sterująca systemu stop-start
41 Elektroniczna jednostka sterująca SRS
42 Sterownik zawieszenia – bagażnik po prawej
43 Sterownik przyczepy – lewy bagażnik
44 Elektroniczna jednostka sterująca skrzynią biegów (TCM) (przekładnia DSG)
45 Elektroniczna jednostka sterująca skrzynią biegów (TCM) (automatyczna skrzynia biegów) – Błotnik wewnętrzny (lewy przedni)

Lokalizacja skrzynek bezpieczników i przekaźników

Volkswagen Passat B7 (2010-2015) - skrzynka bezpieczników i przekaźników

Opis

  1. Skrzynka bezpieczników po stronie pasażera w tablicy rozdzielczej
  2. Skrzynka obok akumulatora
  3. Pudełko za tapicerką w bagażniku
  4. Skrzynka bezpieczników po stronie kierowcy w tablicy rozdzielczej
  5. Skrzynki przekaźnikowe
  6. Skrzynka bezpieczników i przekaźników pod maską
  7. Główna skrzynka bezpieczników

Komora silnika

Skrzynka bezpieczników i przekaźników znajduje się po lewej stronie komory silnika pod pokrywą ochronną i składa się z 2 sekcji: skrzynki montażowej i sekcji bezpieczników głównych dużej mocy. Niedaleko od niego znajduje się jednostka komunikacji przekaźnikowej.

Skrzynka montażowa

Typ 1

Volkswagen Passat B7 (2010-2015) - skrzynka bezpieczników i przekaźników Opis

1 15A Blok Mechatronik KP DSG
2 Jednostka sterująca ABS 30A
3 20A Sygnał dźwiękowy, pokładowa jednostka sterująca zasilaniem
4 20A Jednostka sterująca rozpoznawania przyczepy
5 5A Jednostka sterująca do monitorowania akumulatora, pokładowa jednostka sterująca zasilaniem
6 5A Jednostka sterująca automatycznej skrzyni biegów, 15A jednostka mechatroniczna skrzyni biegów DSG
7 15A Jednostka sterująca z wyświetlaczem do systemu TV i radia z nawigacją, Jednostka główna, Jednostka sterująca z wyświetlaczem do systemu radia z nawigacją, 30A Stabilizator napięcia
8 Jednostka mechatroniczna skrzyni biegów 30A DSG
9 5A Jednostka sterująca kolumny kierownicy
10 20A Przekaźnik pompy paliwa (tylko olej napędowy), jednostka sterująca świec żarowych, cewki zapłonowe ze stopniem wyjściowym (cylindry 1 – 4)
11 5A Jednostka sterująca w zestawie wskaźników (tylko pojazdy z systemem Start-Stop)
12 5A Jednostka sterująca do sterowania elektroniką telefonu komórkowego, Antena, tuner TV, Cyfrowy satelita.
13 10A Przekaźnik mocy Motronic, Przekaźnik mocy kl. 30, jednostka sterująca silnika
14 25/30A Jednostka sterująca silnika
15 Interfejs diagnostyczny magistrali danych 5/10A
16 15A Przekaźnik do pompowania chłodziwa po wyłączeniu. silnik, zawór recyrkulacji spalin 10A, zawór elektromagnetyczny ograniczający ciśnienie doładowania, element grzejny sondy lambda
17 40A Przekaźnik ogrzewania małej mocy, pompa obiegowa chłodziwa, zawór odcinający i bezpieczeństwa na 1 butlę gazową
18 10/15/30A czujnik jakości paliwa, zawór wysokiego ciśnienia do pracy na gazie
19 Wzmacniacz 30A
20 5A Dodatkowy przekaźnik pompy paliwa, Jednostka sterująca wentylatora chłodnicy, Jednostka sterująca świec żarowych, 10A Czujnik położenia pedału sprzęgła, Zawór zmiennych faz rozrządu 1, 15A Regulator ciśnienia paliwa
21 20A Dodatkowa jednostka sterująca nagrzewnicą
22 Jednostka sterująca silnika wycieraczek 30A
23 5A Czujnik pola magnetycznego do kompasu, Jednostka sterująca świec żarowych, 10A Elektronicznie sterowany termostat chłodzenia silnika, Jednostka sterująca wentylatora chłodnicy, Silnik klapy powietrza/wlotu, Sonda lambda z grzałką, rozrząd i kolektor
24 10/15A Jednostka sterująca czujnika emisji tlenku azotu, grzałka sondy lambda
25 40A Pokładowa jednostka sterująca zasilaniem, Światła mijania, Światła drogowe, Wymiary
26 40A Pokładowa jednostka sterująca zasilaniem, Światła mijania, Światła drogowe, Wymiary
27 60A Podgrzewany element przedniej szyby
28 40/50A Silnik pompy powietrza wtórnego, jednostka sterująca świec żarowych
29 50A Jednostka sterująca do zasilania bezpiecznikiem pokładowym, Przekaźnik odciążenia styku X
30 50A Wbudowana jednostka sterująca sieci bezpieczników
Zobacz także:  Volkswagen Gol i Voyage (2019-2022) - skrzynka bezpieczników i przekaźników

Typ 2

Volkswagen Passat B7 (2010-2015) - skrzynka bezpieczników i przekaźników

Opis

1 5/15A Sterownik automatycznej skrzyni biegów, jednostka mechatroniczna DSG
2 Jednostka sterująca ABS 30A
3 20A Centralna jednostka sterująca systemu wygody, jednostka sterująca rozpoznawania przyczepy
4 5A Pokładowa jednostka sterująca zasilaniem
5 20A sygnał dźwiękowy
6 20A Cewki zapłonowe ze stopniami wyjściowymi
7 15A regulator ciśnienia paliwa, 5A czujnik położenia pedału sprzęgła;
8 10A Sterownik wentylatora chłodnicy, zawór rozrządu, zawór pompy wyrzutowej, zawór klapy kolektora dolotowego
9 5A Przekaźnik pompy cyrkulacyjnej
10 10A Przekaźnik mocy 2 Motronic, element grzejny sondy lambda
11 25/30A Jednostka sterująca silnika
12 Nieużywany
13 Nieużywany
14 Nieużywany
15 Pompa obiegowa 10A
16 5A Jednostka sterująca kolumny kierownicy
17 5A Jednostka sterująca zestawu wskaźników
18 30A Wzmacniacz, jednostka sterująca dla pojazdów specjalnych
19 15 / 20А Jednostka główna, Jednostka sterująca z wyświetlaczem systemu radia z nawigacją
20 20A telefon komórkowy, telewizor, cyfrowa satelita
21 10A Tuner telewizyjny, cyfrowy tuner satelitarny
22 7.5A Jednostka sterująca systemu multimedialnego
23 10A Jednostka sterująca wentylatora chłodnicy, 5A Czujnik pola magnetycznego do kompasu
24 Interfejs diagnostyczny magistrali danych 5/10A
25 Nieużywany
26 10A Jednostka sterująca silnika, przekaźnik mocy Motronic
27 Nieużywany
28 Nieużywany
29 Nieużywany
30 20A Dodatkowa jednostka sterująca nagrzewnicą
31 Jednostka sterująca silnika wycieraczek 30A
32 Zawór ciśnienia doładowania 10A
33 15A Regulator ciśnienia paliwa, element grzejny sondy lambda
34 Nieużywany
35 20A Przekaźnik do pracy nagrzewnicy dodatkowej
36 Nieużywany
37 Nieużywany
38 Nieużywany
39 Nieużywany
40 Nieużywany
41 Nieużywany
42 Nieużywany
43 Nieużywany
44 10A Pompa diagnostyczna układu paliwowego
45 Sonda lambda 10A
46 10A Element grzejny sondy lambda 1 za katalizatorem
47 40A Pokładowa jednostka sterująca zasilaniem, światła mijania, światła boczne
48 40A Pokładowa jednostka sterująca zasilaniem, światła mijania, światła boczne
49 Pokładowa jednostka sterująca zasilaniem bezpieczników
50 Nieużywany
51 60A Przekaźnik ogrzewania dużej mocy
52 60A Podgrzewany element przedniej szyby
53 50A Pokładowa jednostka sterująca zasilaniem, lewa skrzynka bezpieczników
54 50А Э / silnik dodatkowego zasilania powietrzem, przekaźnik świecy żarowej
Zobacz także:  Volkswagen Multivan T7 (2021-2023) - skrzynka bezpieczników i przekaźników

Przekaźnik

  • A1 – Przekaźnik zaworów odcinających gaz
  • A2 – Przekaźnik do pompowania chłodziwa po wyłączeniu. silnik
  • A3 – Rezerwa
  • A4 – Przekaźnik główny

Główna skrzynka bezpieczników

Składa się z bezpieczników dużej mocy w postaci wkładek topikowych.

Typ 1

Volkswagen Passat B7 (2010-2015) - skrzynka bezpieczników i przekaźników

Opis

1 150 / 180A – Generator
2 80A Silnik elektryczny do elektrycznego wspomagania kierownicy
3 Jednostka sterująca wentylatora chłodnicy 50/80A
4 80/100A Bezpiecznik termiczny 1 regulacja siedziska, skrzynka bezpieczników lewa / prawa
5 Skrzynka bezpieczników prawa 80A (do kwietnia 2008 r.), Bezpiecznik termiczny regulacji siedzenia kierowcy 1
6 80/100A Skrzynka bezpieczników lewa/prawa
7 Jednostka sterująca ABS 40A

Typ 2

Volkswagen Passat B7 (2010-2015) - skrzynka bezpieczników i przekaźników

Opis

1 150A – Generator
2 80A Silnik elektryczny do elektrycznego wspomagania kierownicy
3 Jednostka sterująca wentylatora chłodnicy 50/80A
4 60A Bezpiecznik termiczny 1 regulacja gniazda, lewa/prawa skrzynka bezpieczników
5 60/80A Bezpiecznik termiczny 1 regulacja siedziska, skrzynka bezpieczników lewa/prawa
6 80/100A Skrzynka bezpieczników lewa/prawa
7 60А Kabel ładowania drugiego akumulatora, 100А – element grzejny dodatkowej nagrzewnicy powietrza, Przekaźnik dużej mocy grzewczej
8 Jednostka sterująca ABS 40A

Skrzynka przekaźnikowa

Volkswagen Passat B7 (2010-2015) - skrzynka bezpieczników i przekaźników

Opis

1 Przekaźnik rozrusznika 1 (643) – tylko dla pojazdów z systemem Start-Stop
2 Sterownik świec żarowych (457)
3 Nieużywany
4 Przekaźnik małej mocy (53)
5 Przekaźnik ogrzewania dużej mocy (100)
6 Przekaźnik rozrusznika 2 (489) – tylko dla pojazdów z systemem Start-Stop

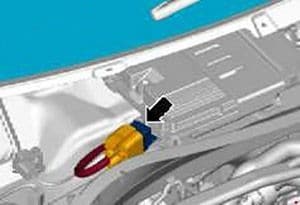

Oddzielny przekaźnik podgrzewanej szyby przedniej może znajdować się w komorze rozprężnej obok sterownika silnika.

Volkswagen Passat B7 (2010-2015) - skrzynka bezpieczników i przekaźników

Bagażnik

Niektóre modele z baterią zainstalowaną w bagażniku mają dodatkowe elementy zabezpieczające w postaci bezpieczników i przekaźników.

Volkswagen Passat B7 (2010-2015) - skrzynka bezpieczników i przekaźników

Opis

1 30A Skrzynka bezpieczników lewa / prawa
2 80A Bezpieczniki w zespole przełączającym
3 125A Zasilanie jednostki przełączającej
4 5A Pokładowa jednostka sterująca zasilaniem

W lewej części bagażnika za boczną okładziną może znajdować się kilka elementów przekaźnikowych: 70A – Limuzyna, 60A – Wariant

Volkswagen Passat B7 (2010-2015) - skrzynka bezpieczników i przekaźników



Przedział pasażerski

Skrzynka bezpieczników po stronie kierowcy

Znajduje się na lewym końcu tablicy rozdzielczej, za osłoną ochronną.

Volkswagen Passat B7 (2010-2015) - skrzynka bezpieczników i przekaźników

Opis

1 10A Rolety tylnej szyby, czujnik wysokiego ciśnienia, czujnik zanieczyszczenia powietrza, czujnik poziomu oleju i temperatury, przekaźnik wentylatora nawiewu
2 5A Przycisk wyłączania ASR i ESP, przycisk AUTO HOLD, jednostka ABS, elektromechaniczny sterownik hamulca postojowego;
3 10A Przekaźnik zasilania, Rezystor ogrzewania wentylacji skrzyni korbowej, Zawór gazowy
4 10A Elektroniczna jednostka sterująca tłumieniem, złącze diagnostyczne, przycisk Start-stop, jednostka sterująca tempomatu adaptacyjnego, jednostka sterująca układu wspomagania parkowania, jednostka sterująca wykrywania przyczepy, jednostka sterująca wspomagania parkowania, kamera przednia do systemów wspomagania kierowcy
5 10A Ściemniacz do przełączników i podświetlenia zestawu wskaźników, regulacja zasięgu reflektorów, jednostka sterująca lewego reflektora
6 10A Sterownik napędu na wszystkie koła
7 5A Jednostka sterująca zestawu wskaźników, interfejs diagnostyczny magistrali danych
8 10A Sterownik prawego reflektora, prawy siłownik sterowania zasięgiem reflektorów
9 10A Sterownik poduszek powietrznych, sterownik rozpoznawania zajętości siedzenia, lampka ostrzegawcza dezaktywacji przedniej poduszki powietrznej pasażera
10 10A Przełącznik Tiptronic, miernik masy powietrza, jednostka sterująca pompy paliwa, jednostka sterująca pompy paliwa, przekaźnik mocy Motronic, jednostka sterująca silnika, przekaźnik rozrusznika
11 5A Klucz do rejestratora danych awaryjnych, Lustro z taksometrem, Tachograf
12 10A Jednostka sterująca drzwi kierowcy, jednostka sterująca przednich drzwi pasażera, jednostka komfortu
13 10A Włącznik światła, złącze diagnostyczne, selektor, jednostka sterująca ABS
14 Syrena alarmowa 10A
15 10A Czujnik deszczu i światła, przekaźnik podgrzewanej szyby tylnej, przekaźnik podgrzewanej szyby przedniej, jednostka sterująca układu klimatyzacji, jednostka sterująca klimatyzacji, jednostka sterująca kamery cofania, jednostka sterująca
terminalem i uruchamianiem silnika
16 10A Elektroniczna blokada zapłonu, elektroniczna jednostka sterująca blokady kolumny kierownicy, włączanie terminala i jednostka sterująca rozruchem silnika
17 15A Sterownik drzwi kierowcy, sterownik tylnych drzwi po stronie kierowcy
18 3A Pokładowa jednostka sterująca zasilaniem, stabilizator napięcia, jednostka sterująca silnika, przekaźnik zasilania 2
19 7,5A Adaptacyjna jednostka sterująca tempomatu, jednostka sterująca wspomagania parkowania, jednostka sterująca ostrzegania o opuszczeniu pasa ruchu, jednostka sterująca wspomagania parkowania
20 5A Panel sterowania otwieraniem drzwi garażowych
21 10A Jednostka sterująca tylnej kurtyny
22 20A Elektromechaniczna jednostka sterująca hamulca postojowego
23 15A Jednostka sterująca rozpoznawania przyczepy
24 20A Elektromechaniczna jednostka sterująca hamulca postojowego
25 20A Jednostka sterująca rozpoznawania przyczepy
26 20A Pokładowa jednostka sterująca zasilaniem
27 15/20A Przekaźnik pompy paliwa
28 30A Jednostka sterująca tylnymi drzwiami, centralna jednostka sterująca systemu Convenience
29 20A Jednostka sterująca ogrzewaniem tylnych siedzeń
30 20A Sterownik szyberdachu przesuwnego
31 Falownik 30A z gniazdem, 12V – 230V
32 30A Pokładowa jednostka sterująca zasilaniem (ogrzewana szyba tylna)
33 30A Przekaźnik układu czyszczenia reflektorów, pompa spryskiwacza reflektorów
34 25A Jednostka sterująca ogrzewaniem przedniego siedzenia
35 15A Sterownik tylnej klapy, przełącznik regulacji odcinka lędźwiowego fotela kierowcy
36 15A Przełącznik regulacji podparcia lędźwiowego siedziska, Przycisk regulacji kąta pochylenia siedziska, Przycisk regulacji pozycji oparcia , Przekaźnik zasilania przyczepy
37 20/30A Jednostka sterująca czujnika przyczepy, Jednostka sterująca pokrywy bagażnika 2
38 40A Przekaźnik wentylatora nawiewnego, Jednostka sterująca wentylatora nawiewnego, Climatronic
39 Przełącznik wielofunkcyjny 5/15A (tylko dla pojazdów z 6-biegową automatyczną skrzynią biegów), sterownik automatycznej skrzyni biegów, przełącznik świateł cofania, jednostka mechatroniczna skrzyni biegów DSG
40 20A Przekaźnik ładowania drugiego akumulatora, pompa spryskiwacza szyby przedniej, silnik wycieraczki tylnej szyby
41 Zapalniczka 20A
42 15A Gniazdo 12V
43 20A Sterownik dodatkowej nagrzewnicy (tylko z drugim akumulatorem)
44 30A Sterownik drzwi kierowcy i pasażera
45 20А Przekaźnik do pracy w trybie autonomicznej grzałki (tylko w obecności drugiej baterii)
46 Nieużywany
47 10A Nadajnik-odbiornik telefoniczny (tylko pojazdy z systemem Start-Stop)
48 5A Jednostka sterująca w zestawie wskaźników (tylko pojazdy z systemem Start-Stop)
49 Nieużywany
Zobacz także:  Volkswagen Sharan 7N (2015-2022) - skrzynka bezpieczników i przekaźników

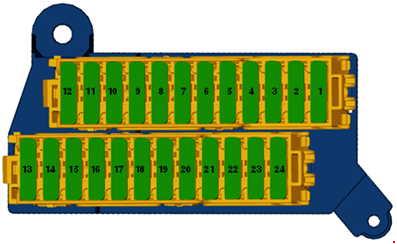

Skrzynka bezpieczników po stronie pasażera

Umieszczony w prawym końcu deski rozdzielczej, podobnie jak lewy, osłonięty jest osłoną ochronną.

Volkswagen Passat B7 (2010-2015) - skrzynka bezpieczników i przekaźników

Opis

1 15/30A Jednostka sterująca klapy tylnej, jednostka sterująca wykrywania przyczepy
2 15/30A Jednostka sterująca 2 klapy tylnej, jednostka sterująca wykrywania przyczepy
3 10/30A Jednostka sterująca roletą szyberdachu, jednostka sterująca wykrywania przyczepy
4 15A BU do elektronicznego układu sterowania tłumieniem
5 Nieużywany
6 Nieużywany
7 Nieużywany
8 Nieużywany
9 Nieużywany
10 Nieużywany
11 Nieużywany
12 Nieużywany
13 Pojazdy specjalne
14 Pojazdy specjalne
15 Pojazdy specjalne
16 Przenośna ładowarka do radia lub latarki
17 Pojazdy specjalne
18 Pojazdy specjalne
19 Pojazdy specjalne
20 Pojazdy specjalne
21 Pojazdy specjalne
22 Pojazdy specjalne
23 Pojazdy specjalne
24 Pojazdy specjalne

Skrzynki przekaźnikowe

Znajdują się pod deską rozdzielczą, po stronie kierowcy, za tapicerką.



Górna skrzynka przekaźników

Volkswagen Passat B7 (2010-2015) - skrzynka bezpieczników i przekaźników

Opis

1 Przekaźnik wentylatora nawiewnego (Climatic z nagrzewnicą pomocniczą)
2 Przekaźnik do pracy nagrzewnicy dodatkowej (Climatic z nagrzewnicą dodatkową)
3 Przekaźnik do pracy nagrzewnicy dodatkowej (silnik wysokoprężny z nagrzewnicą pomocniczą)
4 Nieużywany
5 Przekaźnik obiegu płynu chłodzącego po wyłączeniu silnika (tylko 1.8L / 2.0L TFSI), przekaźnik mocy
6 Przekaźnik do zacisku 50 zasilania (nie dotyczy pojazdów z systemem Start-Stop)
7 Przekaźnik zasilania 2 (nie dotyczy pojazdów z systemem Start-Stop)
8 Przekaźnik zasilania 2 (nie dotyczy pojazdów z systemem Start-Stop)

A i B – Bezpiecznik termiczny do regulacji pozycji fotela kierowcy

Dolna skrzynka przekaźnikowa

Volkswagen Passat B7 (2010-2015) - skrzynka bezpieczników i przekaźników

Opis

1 Podgrzewany przekaźnik tylnej szyby (645)
2 Przekaźnik zasilania zacisku 15 (645)
3 Dwutonowy przekaźnik klaksonu (646), przekaźnik czyszczenia reflektorów (646)
4 Przekaźnik mocy przyczepy (od maja 2012)
5 Przekaźnik do rozładunku styk X (644)

Należy pamiętać, że inne elementy przekaźnika mogą być również umieszczone oddzielnie, na przykład przekaźnik do ładowania drugiego akumulatora.

Jakub Wojciechowski

Jakub Wojciechowski

Wszystkie wpisy

Czy ten wpis był przydatny?

Wybierz gwiazdkę, aby ocenić wpis!

Średnia ocen 3.7 / 5. Liczba ocen: 3

Brak ocen. Bądź pierwszą osobą - zostaw opinię!

Brak komentarzy.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Popularne wpisy

Kategorie

Ostatnie wpisy

Wszystkie prawa zastrzeżone ©2024 Schematy24
Polityka prywatności Mapa strony
