Volkswagen Passat B6 i CC (2005-2010) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 4 czerwca, 2022

Schemat skrzynek bezpieczników i przekaźników – Passat B6 i CC

Dotyczy pojazdów nowych w latach:

2005, 2006, 2007, 2008, 2009 i 2010.



4-drzwiowe coupe na bazie Passata B6 reprezentuje osobny model o nazwie Passat CC i był produkowany w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Układ

Volkswagen Passat B6 i CC (2005-2010) - skrzynka bezpieczników i przekaźników

  1. Skrzynka bezpieczników w tablicy rozdzielczej po stronie pasażera
  2. Skrzynka obok akumulatora
  3. Skrzynka za tapicerką w bagażniku
  4. Skrzynka bezpieczników po stronie kierowcy w tablicy rozdzielczej
  5. Skrzynki przekaźnikowe
  6. Skrzynka bezpieczników i przekaźników pod maską
  7. Główna skrzynka bezpieczników

Przedział pasażerski

Skrzynka bezpieczników po stronie kierowcy

Znajduje się na lewym końcu tablicy rozdzielczej, za osłoną ochronną.

Volkswagen Passat B6 i CC (2005-2010) - skrzynka bezpieczników i przekaźników

Opis – Typ 1.

Używany głównie do kwietnia 2008 roku.

1 Złącze diagnostyczne 10A
2 5A ASR i ESP wyłączony, przycisk AUTO HOLD;
3 5A Wspomaganie kierownicy
4 5A włącznik światła hamowania
5 10A Regulator poziomowania reflektorów, silnik siłownika poziomowania reflektorów, jednostka sterująca lewego reflektora
6 5A Jednostka sterująca rozpoznawania przyczepy
7 5A Jednostka sterująca zestawu wskaźników, interfejs diagnostyczny magistrali danych
8 5A Przełącznik zasłony tylnej szyby (do maja 2005 r.), Panel sterowania otwieraniem drzwi garażowych (do maja 2005 r.), Sterownik tylnej kurtyny (do maja 2005 r.), Elektrochromowe wewnętrzne lusterko wsteczne
9 10A Sterownik napędu na wszystkie koła
10 Przekaźnik mocy Motronic 5A, jednostka sterująca silnika
11 5A Klucz do rejestratora danych awaryjnych, Lustro z taksometrem, Tachograf
12 10A Sterownik drzwi kierowcy, Sterownik drzwi tylnych prawych (od maja 2006 r.)
13 10A włącznik światła, złącze diagnostyczne
14 5A Elektroniczna jednostka sterująca blokadą kolumny kierownicy
15 5A Pokładowa jednostka sterująca zasilaniem, przednia lampka sufitowa
16 10A Elektroniczna blokada zapłonu
17 10A Moduł nadawczo-odbiorczy 1 systemu monitoringu wnętrza lub dodatkowej nagrzewnicy, Czujnik deszczu i światła, Czujnik przechyłu pojazdu, Syrena alarmowa
18 Nieużywany
19 Nieużywany
20 Nieużywany
21 Nieużywany
22 10A Miernik masy powietrza 5A Przekaźnik elektrycznej pompy paliwa 2
23 10A Rezystor grzewczy do systemu wentylacji skrzyni korbowej (wersja dla krajów o zimnym klimacie)
24 5/20A Włącznik świateł cofania, wyłącznik wielofunkcyjny, sterownik automatycznej skrzyni biegów, zespół mechatroniczny skrzyni biegów DSG
25 Wtryskiwacze 10A (do listopada 2005), 10A Panel sterowania do otwierania drzwi garażowych (do kwietnia 2006)
26 10A Przełącznik rolety tylnej szyby (od maja 2005 r.), Sterownik rolety tylnej (od maja 2005 r.)
27 5A Przekaźnik dmuchawy świeżego powietrza, jednostka sterująca Climatronic
28 20A Jednostka sterująca rozpoznawania przyczepy (od maja 2006 r.)
29 20A Sterownik rozpoznawania przyczepy (tylne lewe światło boczne, światło hamowania, kierunkowskaz prawy/lewy) (do kwietnia 2006 r.), Elektromechaniczny sterownik hamulca postojowego (od maja 2006 r.)
30 15A Sterownik detektora przyczepy, Elektromechaniczny sterownik hamulca postojowego (od maja 2006 r.)
31 15/25A Sterownik rozpoznawania przyczepy (do kwietnia 2006), (od maja 2006) Sterownik pompy paliwa i jej przekaźnik
32 30A Pokładowa jednostka sterująca zasilaniem (ogrzewana szyba tylna)
33 20A Sterownik szyberdachu przesuwnego
34 15A pompa paliwowa wspomagająca
35 25/30A Przekaźnik układu czyszczenia reflektorów, pompa spryskiwacza reflektorów
36 20A Przekaźnik do pracy nagrzewnicy dodatkowej (z wyjątkiem pojazdów z Climatronic)
37 25A Jednostka sterująca ogrzewaniem przedniego siedzenia
38 15A Jednostka sterująca rozpoznawania przyczepy (od maja 2006), Zapalniczka (do kwietnia 2006), Tylna zapalniczka – (do kwietnia 2006)
39 5 / 40A Sterownik dmuchawy świeżego powietrza (Climatronic), sterownik klimatyzacji
40 5A włącznik światła
41 15A Zapalniczka (od maja 2006), Tylna zapalniczka (od maja 2006), 40A Wentylator nawiewny i jego przekaźnik (do kwietnia 2006),
42 15A Pompa i silnik elektryczny do spryskiwaczy przedniej i tylnej szyby
43 20A Dodatkowa jednostka sterująca nagrzewnicy
44 20A Przekaźnik do pracy nagrzewnicy dodatkowej
45 Gniazdo 25A 12V
46 Przełącznik 5A Walkie Talkie, przycisk uruchamiania silnika
47 Taksometr 15A, punkty podłączenia dodatkowego wyposażenia, lampka kontrolna oświetlenia wnętrza
48 Punkt podłączenia ładowarki 20A (tylko dla pojazdów policyjnych od maja 2005)
49 Nieużywany



Opis – Typ 2.

Samochód produkowany jest od maja 2008 roku.

1 10A Rolety na tylne okno
2 5A Przycisk wyłączania ASR i ESP, przycisk AUTO HOLD, jednostka ABS, jednostka sterująca elektromechanicznego hamulca postojowego;
3 5A Włącznik świateł, włącznik świateł hamowania, czujnik poziomu i temperatury oleju silnikowego, jednostka sterująca wspomagania kierownicy
4 5A Jednostka sterująca do elektronicznego sterowania tłumieniem, jednostka sterująca wykrywania przyczepy, jednostka sterująca oświetleniem adaptacyjnym i zasięgiem reflektorów, złącze diagnostyczne
5 Ściemniacz 10A do przełączników i podświetlenia zestawu wskaźników, regulacja zasięgu reflektorów, jednostka sterująca lewego reflektora
6 10A Sterownik napędu na wszystkie koła
7 5A Jednostka sterująca zestawu wskaźników, interfejs diagnostyczny magistrali danych
8 10A Sterownik prawego reflektora, prawy siłownik sterowania zasięgiem reflektorów
9 10A Jednostka sterująca poduszek powietrznych, jednostka sterująca rozpoznawania zajętości siedzenia, lampka ostrzegawcza dezaktywacji przedniej poduszki powietrznej pasażera
10 10A Przełącznik Tiptronic, miernik masy powietrza, jednostka sterująca pompy paliwa, jednostka sterująca pompy paliwa, przekaźnik mocy Motronic, jednostka sterująca silnika
11 5A Klucz do rejestratora danych awaryjnych, Lustro z taksometrem, Tachograf
12 10A Jednostka sterująca drzwi kierowcy, jednostka sterująca przednich drzwi pasażera
13 10A włącznik światła, złącze diagnostyczne
14 Syrena alarmowa 10A
15  5A Pokładowa jednostka sterująca zasilaniem, przednia lampka sufitowa
16 10A Elektroniczna blokada zapłonu, Elektroniczna jednostka sterująca blokady kolumny kierownicy
17 5A Przycisk elektromechanicznego hamulca postojowego, jednostka ABS
18 10A Rezystor grzewczy do systemu wentylacji skrzyni korbowej (wersja dla krajów o zimnym klimacie)
19 7,5A Adaptacyjna jednostka sterująca tempomatu, jednostka sterująca wspomagania parkowania, jednostka sterująca ostrzegania o opuszczeniu pasa ruchu, jednostka sterująca wspomagania parkowania
20 5A Panel sterowania otwieraniem drzwi garażowych
21 10A Elektrochromowe lusterko wsteczne wewnętrzne, przełącznik ogrzewania fotela, czujnik wysokiego ciśnienia, czujnik zanieczyszczenia powietrza, przekaźnik dmuchawy świeżego powietrza, rezystor ogrzewania dysz spryskiwaczy, jednostka sterująca klimatyzacji, przekaźnik monitorowania napięcia
22 20A Elektromechaniczna jednostka sterująca hamulca postojowego
23 15A Jednostka sterująca rozpoznawania przyczepy
24 20A Elektromechaniczna jednostka sterująca hamulca postojowego
25 20A Jednostka sterująca rozpoznawania przyczepy
26 15A Elektroniczna jednostka sterująca systemem kontroli tłumienia
27 15/20A Przekaźnik pompy paliwa
28 10A Jednostka sterująca tylnych drzwi, centralna jednostka sterująca systemu Convenience
29 25A Jednostka sterująca ogrzewaniem tylnych siedzeń
30 20A Sterownik szyberdachu przesuwnego
31 Falownik 30A z gniazdem, 12V – 230V
32 30A Pokładowa jednostka sterująca zasilaniem (ogrzewana szyba tylna)
33 30A Przekaźnik układu czyszczenia reflektorów, pompa spryskiwacza reflektorów
34 25A Jednostka sterująca ogrzewaniem przedniego siedzenia
35 30A Sterownik tylnych drzwi
36 15A Przełącznik regulacji podparcia lędźwiowego siedziska, Przycisk regulacji kąta pochylenia siedziska, Przycisk regulacji pozycji oparcia
37 10A Czujnik pola magnetycznego do kompasu, czujnik deszczu i światła, czujnik przechyłu pojazdu, jednostka sterująca kamery cofania, jednostka sterująca Climatronic, odbiornik sygnału radiowego do dodatkowego podgrzewacza wody, przekaźnik monitorowania napięcia
38 40A Przekaźnik wentylatora nawiewnego, Jednostka sterująca wentylatora nawiewnego, Climatronic
39 15A Przełącznik wielofunkcyjny (tylko dla pojazdów z 6-biegową automatyczną skrzynią biegów), sterownik automatycznej skrzyni biegów, przełącznik świateł cofania, jednostka mechatroniczna skrzyni biegów DSG
40 15A Przekaźnik ładowania drugiego akumulatora, pompa spryskiwacza, silnik wycieraczki tylnej szyby
41 Zapalniczka do papierosów 20A
42 Gniazdo 15A 12V
43 20A Sterownik dodatkowej nagrzewnicy (tylko z drugim akumulatorem)
44 30A Sterownik drzwi kierowcy i pasażera
45 20А Przekaźnik do pracy w trybie autonomicznej grzałki (tylko w obecności drugiej baterii)
46 Nieużywany
47 10A Nadajnik-odbiornik telefoniczny (tylko pojazdy z systemem Start-Stop)
48 5A Jednostka sterująca w zestawie wskaźników (tylko pojazdy z systemem Start-Stop)
49 Nieużywany
Zobacz także:  Volkswagen Passat B7 (2010-2015) - skrzynka bezpieczników i przekaźników



Skrzynka bezpieczników po stronie pasażera

Umieszczony w prawym końcu deski rozdzielczej, podobnie jak lewy, osłonięty jest osłoną ochronną.

1. wersja

Volkswagen Passat B6 i CC (2005-2010) - skrzynka bezpieczników i przekaźników

Opis

1 5A Czujnik pola magnetycznego do kompasu (tylko pojazdy od maja 2005)
2 5A Elektromechaniczny sterownik hamulca postojowego, sterownik ABS
3 5A Czujnik pola magnetycznego do kompasu (tylko pojazdy do kwietnia 2006 r.), sterownik wspomagania parkowania
4 5A Adaptacyjna jednostka tempomatu
5 10A Sterownik prawego reflektora (tylko dla reflektorów z lampami wyładowczymi)
6 Przełącznik Tiptronic 5A
7 5A Jednostka sterująca do adaptacyjnego oświetlenia i sterowania zasięgiem reflektorów (tylko dla reflektorów z lampami wyładowczymi)
8 5A Czujnik wysokiego ciśnienia, poziom oleju silnikowego i czujnik temperatury
9 10A Lampka ostrzegawcza wyłączenia poduszki powietrznej pasażera z przodu, jednostka sterująca poduszki powietrznej, jednostka sterująca rozpoznawania zajętości siedzenia
10 5A Jednostka sterująca pompy paliwa
11 Nieużywany
12 10A Sterownik drzwi przednich pasażera, Sterownik drzwi tylnych prawych (tylko pojazdy do kwietnia 2006 r.)
13 10A Sterownik wspomagania parkowania (tylko pojazdy do kwietnia 2006 r.)
14 5A Jednostka sterująca kamery cofania (tylko pojazdy od listopada 2007 r.)
15 Jednostka sterująca Climatronic 5A, jednostka sterująca klimatyzacji
16 Przełącznik Tiptronic 5A
17 5A Elektromechaniczna lampka ostrzegawcza hamulca postojowego, jednostka sterująca ABS
18 Nieużywany
19 Nieużywany
20 Nieużywany
21 Nieużywany
22 Falownik 30A z gniazdem, 12V – 230V
23 30A Sterownik tylnych drzwi
24 30A Sterownik samozamykacza drzwi tylnych lewych (Wariant)
25 30A Sterownik samozamykacza drzwi prawych tylnych (Wariant)
26 Nieużywany
27 25A Jednostka sterująca ogrzewaniem tylnych siedzeń
28 15A Sterownik pompy paliwa (tylko pojazdy do kwietnia 2006)
29 30A Sterownik drzwi kierowcy i pasażera
30 20A Sterownik elektromechanicznego hamulca postojowego (tylko pojazdy do kwietnia 2006 r.), Centralna jednostka sterująca systemu komfortu (tylko pojazdy od maja 2006 r. do października 2006 r.)
31 20A Sterownik elektromechanicznego hamulca postojowego (tylko pojazdy do kwietnia 2006 r.) 15A Sterownik pompy paliwa
32 Nieużywany
33 Gniazdo 20A 12 V (tylko pojazdy do kwietnia 2006)
34 15A Jednostka sterująca pompy paliwa
35 Zapalniczka 20A (tylko pojazdy do kwietnia 2006)
36 Nieużywany
37 Nieużywany
38 Gniazdo 15A 12 V (tylko pojazdy od maja 2006)
39 10A Regulator ogrzewania siedzenia, jednostka sterująca Climatronic, przekaźnik ładowania drugiego akumulatora, nagrzewnica strumieniowa spryskiwacza
40 5A Rejestrator danych awaryjnych (tylko pojazdy wykonane taksówką do maja 2005 r.)
41 15A Taksometr Lusterko z taksometrem Lampka podświetlenia kluczyka po włączeniu alarmu Punkt połączenia w schowku i bagażniku
42 20A Punkt podłączenia w schowku (tylko pojazdy wykonane taksówką do maja 2005 r.)
43 5A Pilot do alarmu taksówki, punkt podłączenia w schowku i bagażniku
44 10A Jednostka zdalnego sterowania z alarmem przeciwkradzieżowym taksówki, gniazdo 12V
Zobacz także:  Volkswagen Gol i Voyage (2019-2022) - skrzynka bezpieczników i przekaźników

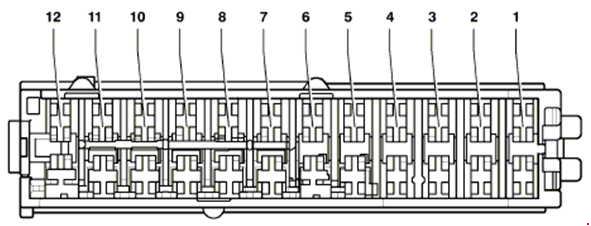

Druga wersja

Używany w samochodach od maja 2008 r.

Volkswagen Passat B6 i CC (2005-2010) - skrzynka bezpieczników i przekaźników

Opis

1 30A Jednostka sterująca 2 pokrywy bagażnika (tylko wariant)
2 30A Sterownik pokrywy bagażnika (tylko wariant)
3 Nieużywany
4 Nieużywany
5 Zarezerwowane dla pojazdów specjalnych
6 Zarezerwowane dla pojazdów specjalnych
7 Zarezerwowane dla pojazdów specjalnych
8 Zarezerwowane dla pojazdów specjalnych
9 Zarezerwowane dla pojazdów specjalnych
10 Nieużywany
11 Nieużywany
12 Nieużywany

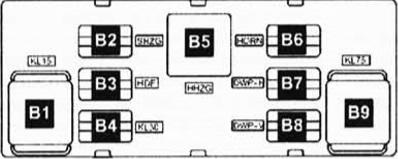

Skrzynki przekaźnikowe

Znajdują się one pod deską rozdzielczą po stronie kierowcy. Znajduje się tam również jednostka sterująca zasilaniem pokładowym.

Volkswagen Passat B6 i CC (2005-2010) - skrzynka bezpieczników i przekaźników

Opis

V1 Przekaźnik do zasilania zacisku 15, (460)
V2 Bezpłatny
VZ Bezpłatny
B4 Przekaźnik do zasilania zacisku 30, (449)
B5 Przekaźnik podgrzewanej tylnej szyby, (53)
B6 Przekaźnik z podwójnym klaksonem, (449)
B7 Podwójny przekaźnik pompy spryskiwacza nr 1, (404)
B8 Podwójny przekaźnik pompy spryskiwacza nr 1, (404)
B9 Przekaźnik zacisku X, (460)

Dodatkowy uchwyt przekaźnika jest dołączony do jednostki sterującej zasilaczem pokładowym. W pojazdach z ogrzewaniem siedzeń skrzynka ta jest wyposażona w bimetaliczne bezpieczniki termiczne dla elementów grzejnych.



Volkswagen Passat B6 i CC (2005-2010) - skrzynka bezpieczników i przekaźników

Opis

  1. Pomocniczy przekaźnik grzałki, (53)
  2. Bezpłatny
  3. Przekaźnik dmuchawy świeżego powietrza, (404)
  4. Bezpłatny
  5. Przekaźnik pompy paliwa nr 2, (404)
  6. Przekaźnik spryskiwaczy reflektorów, (53)
  7. Przekaźnik do zasilania zacisku 50, (433)
  • A – Rezerwa
  • B – Rezerwa
  • C – Bezpiecznik termiczny nr 1 (30 A) do regulacji położenia fotela kierowcy
  • D – Bezpiecznik termiczny nr 2 (30 A) do regulacji położenia fotela kierowcy

Komora silnika

Skrzynka bezpieczników i przekaźników znajduje się po lewej stronie komory silnika i jest podzielona na 2 sekcje: skrzynkę montażową i sekcję głównych bezpieczników dużej mocy.

Volkswagen Passat B6 i CC (2005-2010) - skrzynka bezpieczników i przekaźników

Skrzynka montażowa

Typ 1

Volkswagen Passat B6 i CC (2005-2010) - skrzynka bezpieczników i przekaźników

Opis

1 5/15A Sterownik automatycznej skrzyni biegów, jednostka mechatroniczna DSG
2 Jednostka sterująca ABS 30A
3 20A Centralna jednostka sterująca systemu Convenience (do kwietnia 2006 r.), Jednostka sterująca rozpoznawania przyczepy (od maja 2006 r.)
4 5A Pokładowa jednostka sterująca zasilaniem
5 20A sygnał dźwiękowy
6 Cewki zapłonowe 20A ze stopniami wyjściowymi
7 15A regulator ciśnienia paliwa, 5A czujnik położenia pedału sprzęgła;
8 10A Sterownik wentylatora chłodnicy, zawór rozrządu, zawór pompy wyrzutowej, zawór klapy kolektora dolotowego
9 5A Przekaźnik pompy cyrkulacyjnej
10 10A Przekaźnik mocy 2 Motronic, element grzejny sondy lambda
11 25/30A Jednostka sterująca silnika
12 Nieużywany
13 Nieużywany
14 Nieużywany
15 Pompa obiegowa 10A
16 5A Jednostka sterująca kolumny kierownicy
17 5A Jednostka sterująca zestawu wskaźników
18 Wzmacniacz 30A, jednostka sterująca dla pojazdów specjalnych
19 15 / 20А Jednostka główna, Jednostka sterująca z wyświetlaczem systemu radia z nawigacją
20 20A telefon komórkowy, telewizor, cyfrowa satelita
21 Tuner telewizyjny 10A, cyfrowy tuner satelitarny
22 7.5A Jednostka sterująca systemu multimedialnego
23 10A Jednostka sterująca wentylatora chłodnicy, 5A Czujnik pola magnetycznego do kompasu
24 Interfejs diagnostyczny magistrali danych 5/10A
25 Nieużywany
26 Jednostka sterująca silnika 10A, przekaźnik mocy Motronic
27 Nieużywany
28 Nieużywany
29 Nieużywany
30 20A Dodatkowa jednostka sterująca nagrzewnicy
31 30A jednostka sterująca silnika wycieraczek
32 10A Zawór ciśnienia doładowania
33 15A Regulator ciśnienia paliwa, element grzejny sondy lambda
34 Nieużywany
35 20A Przekaźnik do pracy nagrzewnicy dodatkowej
36 Nieużywany
37 Nieużywany
38 Nieużywany
39 Nieużywany
40 Nieużywany
41 Nieużywany
42 Nieużywany
43 Nieużywany
44 10A Pompa diagnostyczna układu paliwowego
45 Sonda lambda 10A
46 10A Element grzejny sondy lambda 1 za katalizatorem
47 40A Pokładowa jednostka sterująca zasilaniem, światła mijania, światła pozycyjne
48 40A Pokładowa jednostka sterująca zasilaniem, światła mijania, światła pozycyjne
49 Pokładowa jednostka sterująca zasilaniem -J519- (zasilanie do zacisku 15)
50 60A Drugi przekaźnik ładowania akumulatora
51 Nieużywany
52 60A Podgrzewany element przedniej szyby
53 50A Pokładowa jednostka sterująca zasilaniem, lewa skrzynka bezpieczników
54 50А Э / silnik dodatkowego zasilania powietrzem, przekaźnik świecy żarowej
Zobacz także:  Volkswagen Golf VII (2012-2020) - skrzynka bezpieczników i przekaźników



Przekaźniki

A1 – napięcie zasilania zacisków przekaźnika 30., A2 – A4 – rezerwa

Wersja 2

Volkswagen Passat B6 i CC (2005-2010) - skrzynka bezpieczników i przekaźników Opis

1 7.5A Jednostka sterująca systemu multimedialnego
2 Jednostka sterująca ABS 30A
3 Sygnał dźwiękowy 20A, pokładowa jednostka sterująca zasilaniem
4 20A Centralna jednostka sterująca systemu Convenience (do kwietnia 2006), 25A Jednostka sterująca systemu rozpoznawania przyczep (od maja 2006)
5 5A Jednostka sterująca do monitorowania akumulatora, pokładowa jednostka sterująca zasilaniem
6 5A Jednostka sterująca automatycznej skrzyni biegów, 15A jednostka mechatroniczna skrzyni biegów DSG
7 15A Jednostka sterująca z wyświetlaczem systemu TV i radionawigacji Jednostka główna Jednostka sterująca z wyświetlaczem systemu radia z nawigacją 30A Stabilizator napięcia
8 Jednostka mechatroniczna skrzyni biegów 30A DSG
9 5A Jednostka sterująca kolumny kierownicy
10 20A Przekaźnik pompy paliwa (tylko olej napędowy), jednostka sterująca świec żarowych, cewki zapłonowe ze stopniem wyjściowym (cylindry 1 – 4)
11 5A Jednostka sterująca w zestawie wskaźników (tylko pojazdy z systemem Start-Stop)
12 5A Jednostka sterująca do sterowania elektroniką telefonu komórkowego, Antena, Tuner TV, Cyfrowy satelita.
13 10A Przekaźnik mocy Motronic, Przekaźnik mocy kl. 30, jednostka sterująca silnika
14 25/30A Jednostka sterująca silnika
15 Interfejs diagnostyczny magistrali danych 5/10A
16 5A Przekaźnik pompy powietrza wtórnego, 10A Zawór recyrkulacji spalin, Zawór elektromagnetyczny do ograniczenia ciśnienia doładowania, Grzałka sondy lambda
17 10A Zawór odcinający zbiornik paliwa, 40A Przekaźnik niskiej mocy grzewczej (od listopada 2006)
18 5A Przekaźnik ogrzewania, 10A Pompa obiegowa płynu chłodzącego po wyłączeniu silnika, 30A Sterownik układu ogrzewania czynnika redukującego
19 Wzmacniacz 30A
20 5A Dodatkowy przekaźnik pompy paliwa, Jednostka sterująca wentylatora chłodnicy, Jednostka sterująca świec żarowych, 10A Czujnik położenia pedału sprzęgła, Zawór zmiennych faz rozrządu 1, 15A Regulator ciśnienia paliwa
21 20A Dodatkowa jednostka sterująca nagrzewnicy
22 30A jednostka sterująca silnika wycieraczek
23 5A Czujnik pola magnetycznego do kompasu, Jednostka sterująca świec żarowych, 10A Elektronicznie sterowany termostat chłodzenia silnika, Jednostka sterująca wentylatora chłodnicy, Silnik klapy powietrza / wlotu, Sonda lambda z elementem grzewczym, rozrząd zaworów i kolektor
24 10/15A Jednostka sterująca czujnika emisji tlenku azotu, grzałka sondy lambda
25 40A Pokładowa jednostka sterująca zasilaniem, Światła mijania, Światła drogowe, Wymiary
26 40A Pokładowa jednostka sterująca zasilaniem, Światła mijania, Światła drogowe, Wymiary
27 60A Podgrzewany element przedniej szyby
28 40/50A Silnik pompy powietrza wtórnego, jednostka sterująca świec żarowych
29 50A Pokładowa jednostka sterująca zasilaniem, Przekaźnik rozładowania styków X
30 50A Pokładowa jednostka sterująca zasilaniem

Główna skrzynka bezpieczników

Składa się z bezpieczników dużej mocy w postaci wkładek topikowych.

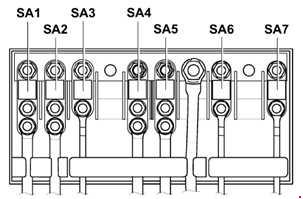

Typ 1

Volkswagen Passat B6 i CC (2005-2010) - skrzynka bezpieczników i przekaźników

Opis

1 150 / 180A – Generator
2 80A Silnik elektryczny do elektrycznego wspomagania kierownicy
3 50/80A Jednostka sterująca wentylatora chłodnicy
4 80/100A Bezpiecznik termiczny 1 regulacja siedziska, skrzynka bezpieczników lewa / prawa
5 Skrzynka bezpieczników prawa 80A (do kwietnia 2008 r.), bezpiecznik termiczny regulacji siedzenia kierowcy 1
6 80/100A Skrzynka bezpieczników lewa/prawa
7 Jednostka sterująca ABS 40A

Typ 2

Volkswagen Passat B6 i CC (2005-2010) - skrzynka bezpieczników i przekaźników

Opis

1 150A – prądnica
2 80A Silnik elektryczny do elektrycznego wspomagania kierownicy
3 50/80A Jednostka sterująca wentylatora chłodnicy
4 Bezpiecznik termiczny 60A 1 Regulacja siedziska, lewa/prawa skrzynka bezpieczników
5 60/80A Bezpiecznik termiczny 1 regulacja siedziska, skrzynka bezpieczników lewa/prawa
6 80/100A Skrzynka bezpieczników lewa/prawa
7 60А Kabel ładowania drugiego akumulatora, 100А – element grzejny dodatkowej nagrzewnicy powietrza, Przekaźnik dużej mocy grzewczej
8 Jednostka sterująca ABS 40A

W pojazdach z silnikami wysokoprężnymi jednostka sterująca świec żarowych znajduje się pod skrzynką bezpieczników i przekaźników.

Bagażnik

Niektóre modele z baterią zainstalowaną w bagażniku posiadają dodatkowe elementy zabezpieczające w postaci bezpieczników i przekaźników.

Volkswagen Passat B6 i CC (2005-2010) - skrzynka bezpieczników i przekaźników

Opis

1 30A Skrzynka bezpieczników lewa / prawa
2 80A Bezpieczniki w zespole przełączającym
3 125A Zasilanie jednostki przełączającej
4 5A Pokładowa jednostka sterująca zasilaniem

W lewej części bagażnika za boczną okładziną może znajdować się kilka elementów przekaźnikowych: 70A – Limuzyna, 60A – Wariant

Volkswagen Passat B6 i CC (2005-2010) - skrzynka bezpieczników i przekaźników

Jakub Wojciechowski

Jakub Wojciechowski

Wszystkie wpisy

Czy ten wpis był przydatny?

Wybierz gwiazdkę, aby ocenić wpis!

Średnia ocen 0 / 5. Liczba ocen: 0

Brak ocen. Bądź pierwszą osobą - zostaw opinię!

Brak komentarzy.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Popularne wpisy

Kategorie

Ostatnie wpisy

Wszystkie prawa zastrzeżone ©2024 Schematy24
Polityka prywatności Mapa strony
