Volkswagen Passat B5 (1997-2005) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 2 lipca, 2022

Schemat skrzynek bezpieczników i przekaźników – Volkswagen Passat B5

Dotyczy pojazdów produkowanych w latach:

1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 i 2005.



Komora silnika

Znajduje się pod osłoną ochronną, obok skrzynki sterowniczej.

Volkswagen Passat B5 (1997-2005) - skrzynka bezpieczników i przekaźników

Opis

  1. Przekaźnik mocy modułu sterującego silnika Motronic (167), kod silnika BDP
  2. Przekaźnik pompy powietrza wtórnego (AIR) (373), (100)
  3. Zasilanie modułu sterującego silnika Motronic (429), (219) / przekaźnik pomocniczej pompy płynu chłodzącego (EC) (53), (411)

Opis

B 10A Bezpiecznik wtryskiwaczy (S116)
B 5A Bezpiecznik pompy płynu chłodzącego silnika pomocniczego
D 50A Bezpiecznik pompy powietrza wtórnego (S130)
E 40A Bezpiecznik zacisku cewki zapłonowej (S115)
F 5A Bezpiecznik modułu sterującego silnika (ECM) (S102)
G 10A Bezpiecznik do elektroniki silnika (S282)



Przedział pasażerski

Skrzynka bezpiecznikowa

Znajduje się na końcu deski rozdzielczej po stronie kierowcy za osłoną ochronną.

Zobacz także:  Volkswagen Passat B8 (2015-2022) - skrzynka bezpieczników i przekaźników

Z tyłu obudowy powinien znajdować się aktualny schemat rozmieszczenia bezpieczników lub broszura z opisem.

Volkswagen Passat B5 (1997-2005) - skrzynka bezpieczników i przekaźników

Opis

1 5A Podgrzewane dysze spryskiwaczy
2 10A Kierunkowskazy
3 5A System komfortu P, tempomat, klimatyzacja, klimatyzacja, moduły sterujące ogrzewaniem foteli, lusterko światła dziennego/nocnego, moduł sterujący i wielofunkcyjna jednostka sterująca kierownicy
4 5A oświetlenie tablicy rejestracyjnej
5 10A Tablica przyrządów, podgrzewane siedzenia, wyświetlacz automatycznej skrzyni biegów, przełącznik lusterek, wskaźnik temperatury zewnętrznej poduszki powietrznej pompy, system nawigacji, światła postojowe
6 5A Centralny zamek, lampki do czytania
7 10A system ABS lub światła cofania, prędkościomierz, czujnik prędkości pojazdu
8 Telefon 5A
9 10A Podgrzewane lusterka i zamki do drzwi
10 5A Regulacja zasięgu reflektorów, CD – zmieniarka
11 5A Tempomat [automatyczna skrzynia biegów], zestaw wskaźników
12 10A Wbudowana diagnostyka
13 10A Światła stopu
14 10A Oświetlenie wnętrza, lampki do czytania, system antykradzieżowy, lusterko w wizjerze pasażera
15 10A Tablica przyrządów, automatyczna skrzynia biegów, klimatyzacja, system nawigacji
16 Układ ABS 5A
17 10A Podgrzewane zamki do drzwi
18 10A Prawe światło drogowe
19 10A Lewe światło drogowe
20 15A Prawe światło mijania, korektor reflektorów
21 15A Lewe światło mijania, korektor reflektorów
22 5A Światła po prawej stronie
23 5A Światła po lewej stronie
24 25A Wycieraczki przedniej szyby, pompa spryskiwacza. Przekaźnik wyłącznika wycieraczek
25 30A Wentylator nagrzewnicy, klimatyzator
26 30A Podgrzewana szyba tylna, podgrzewane lusterka, recyrkulacja powietrza
27 15A Tylna wycieraczka
28 15A pompa paliwa
29 15A Zarządzanie silnikiem
30 20A Elektryczny szyberdach
31 20/15А Światła cofania, tempomat, automatyczna skrzynia biegów, gniazdo diagnostyczne
32 20A Zarządzanie silnikiem
33 15A Bezpiecznik zapalniczki
34 15A Zarządzanie silnikiem (zapłon/wtrysk)
35 30A Gniazdo przyczepy
36 15A Światła przeciwmgielne
37 15A Telefon, radio
38 15A Regulacja lusterek. Zdalne odblokowanie klapki wlewu paliwa. Podnośniki szyb. Centralny zamek.
39 15A Oświetlenie awaryjne (grupa awaryjna)
40 Sygnał 25A
41 Układ ABS 25A (hydromodulator/pompa) lub dodatkowa zapalniczka
42 40A pomocniczy wentylator powietrza 25A Radio
43 5A S-pin 10A Sterowanie silnikiem
44 30/15A Podgrzewane siedzenia
Zobacz także:  Volkswagen Sharan 7N (2010-2014) - skrzynka bezpieczników i przekaźników

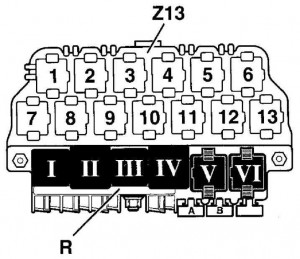

Główna skrzynka przekaźnikowa

Znajduje się pod deską rozdzielczą po stronie kierowcy, niedaleko drążka kierowniczego.

Volkswagen Passat B5 (1997-2005) - skrzynka bezpieczników i przekaźników

Dekodowanie R

I
 Przekaźnik klaksonowy
II
 Styk przekaźnika pośredniego X
III
 Przekaźnik wycieraczek
IV
 Przekaźnik pompy paliwa
Przekaźnik świec żarowych
V
 Wolny
VI
 Wolny
A
 Bezpiecznik
B
 Bezpiecznik

Dekodowanie Z

1
 Przekaźnik wentylatora chłodnicy (klimatyzacja)
2
 Przekaźnik sprzęgła
3
 Przekaźnik sprzęgła magnetycznego (klimatyzacja)
4
 Przekaźnik klimatyzatora
5
 Przekaźnik pompy paliwa do silników Diesla
6
 Przekaźnik oświetlenia zewnętrznego
Wyposażenie taksówki
7
 Przekaźnik reflektorów
8
 Przekaźnik świecy żarowej
9
 Wolny
10
 Przekaźnik świateł przeciwmgielnych
11
 Przekaźnik komunikacyjny
12
 Przekaźnik rozrusznika
13
 Przekaźnik blokady rozrusznika
Zobacz także:  Volkswagen Polo VI (2017-2020) - skrzynka bezpieczników i przekaźników

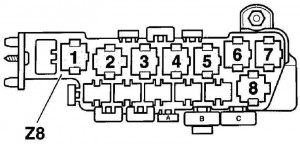

Dodatkowa skrzynka przekaźnikowa

Instalowany w samochodach o podwyższonym poziomie wyposażenia elektrycznego i nazywany ośmiopinowym. Znajduje się za główną skrzynką przekaźnikową.

Volkswagen Passat B5 (1997-2005) - skrzynka bezpieczników i przekaźników

Opis

1
 Wolny
2
 Przekaźnik ABS/EDS/ESC
3
 Przekaźnik ABS/EDS/ESC
4
 Przekaźnik wentylatora 80 W
Przekaźnik wentylatora 300 W, 1 stopień
5
 Przekaźnik wentylatora dla maksymalnej prędkości
6
 Przekaźnik wentylatora 300 W, stopień 2
A
 Bezpiecznik wentylatora, 5A
B
 Bezpiecznik wentylatora, 30A
C
 Bezpiecznik pompy hydraulicznej, 50A
