Volkswagen Lupo (1998-2005) – skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Volkswagen Lupo

Dotyczy pojazdów nowych w latach:

1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.



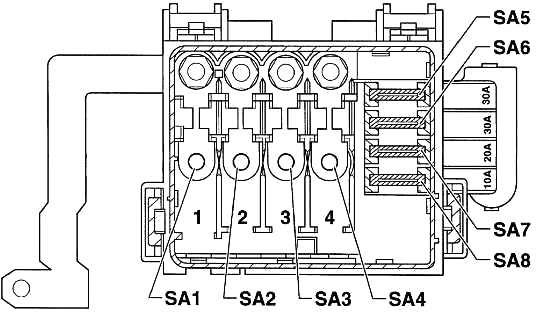

Skrzynka bezpieczników w komorze silnika

Bezpieczniki znajdują się na akumulatorze.

Volkswagen Lupo (1998-2005) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
SB1 110 Alternator
SB2 80 Płyta przekaźnika
SB3 50 Świece żarowe silnika
SB4 50 Elementy grzejne chłodziwa
30 Klimatyzator
SB5 30 Jednostka sterująca ABS
SB6 30 Jednostka sterująca ABS
SB7 20 Wentylator chłodnicy
SB8 10 Klimatyzator



Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.

Volkswagen Lupo (1998-2005) - skrzynka bezpieczników i przekaźników

Numer   Ampery [A] Opis
SB1 10 Ogrzewanie sondy lambda
SB2 5 Oświetlenie tablicy rejestracyjnej
SB3 10 Wtryskiwacze
SB4 5 Światła po lewej stronie
SB5 5 Światła po prawej stronie
SB6 10 Tylna wycieraczka
SB7 7,5 Kierunkowskazy
SB8 5 ABS i EDL
SB9 5 Kontrola zasięgu reflektorów
SB10 5 Oświetlenie wewnętrzne
SB11 5 Zasilanie do podłączenia autodiagnostyki
SB12 10 Światła drogowe prawego reflektora
SB13 10 Światła drogowe lewego reflektora
SB14 10 System świateł awaryjnych, alarm antykradzieżowy
SB15 10 Światła stopu
SB16 5 Brzęczyk ostrzegawczy dla świateł pozycyjnych i radia
SB17 10 Jednostka sterująca Simos
5 Chowane lusterko
SB18 5 Ogrzewanie lustra
SB19 15 Dwutonowy klakson, podgrzewane dysze spryskiwaczy
SB20 15 Dwutonowy klakson, podgrzewane dysze spryskiwaczy
10 zmieniarka CD, telefon
SB21 5 Automatyczna skrzynia biegów
SB22 5 Automatyczna skrzynia biegów
15 Klakson ATA
SB23 5 Rozpoczęcie wstrzykiwania
SB24 5 Rozpoczęcie pracy zaworu wtryskowego, zaworu przepustnicy, przekaźnika świec żarowych silnika
5 Przełącznik pedału sprzęgła, jednostka sterująca układu bezpośredniego wtrysku oleju napędowego
SB25 5 Przełącznik pedału sprzęgła, jednostka sterująca układu bezpośredniego wtrysku oleju napędowego
5 Dźwignia zmiany biegów automatycznej skrzyni biegów
SB26 5 Dźwignia zmiany biegów automatycznej skrzyni biegów
5 System recyrkulacji powietrza
SB27 5 System recyrkulacji powietrza
5 Wkładka do deski rozdzielczej
SB28 5 Wkładka do deski rozdzielczej
5 Nadajnik prędkościomierza, immobilizer
SB29 5 Nadawca prędkościomierza, immobiiser
7,5 Światła cofania
SB30 5 Światła cofania
5 Zawór recyrkulacji spalin, zawór elektromagnetyczny filtra z węglem aktywnym
SB31 5 Zawór recyrkulacji spalin, zawór elektromagnetyczny filtra z węglem aktywnym
10 Jednostka sterująca układu wtrysku paliwa
SB32 10 Jednostka sterująca odcięciem paliwa, jednostka sterująca układu wtryskowego
5 Jednostka sterująca układu wtrysku paliwa
SB33 10 Jednostka sterująca automatycznej skrzyni biegów
SB34 10 Transformator zapłonowy, czujnik prędkościomierza (dla silnika AHT)
SB35 25 Szklany dach przesuwny
SB36 15 Jednostka sterująca układu wtryskowego Simos
SB37 15 Jednostka sterująca układu wtryskowego
SB38 15 Elektryczne drzwi kierowcy szyby
25 Elektryczne drzwi kierowcy szyby
SB39 15 Pompa paliwowa
25 Elektrycznie sterowane przednie drzwi pasażera
SB40 15 Centralny zamek centralny
15 Pompa paliwowa
SB41 15 Radio
15 Centralny zamek centralny
SB42 15 Tylne światła przeciwmgielne
15 Radio, nawigacja
SB43 15 Światło mijania lewego reflektora
15 Przednie i tylne światła przeciwmgielne
SB44 15 Światło mijania prawego reflektora
15 Światło mijania lewego reflektora
SB45 15 Zapalniczka
15 Światło mijania prawego reflektora
SB46 15 Zapalniczka
SB47 20 Ogrzewanie tylnej szyby
20 System spryskiwaczy reflektorów
SB48 25 Dmuchawa świeżego powietrza
20 Ogrzewanie tylnej szyby
SB49 25 Elektrycznie sterowane przednie drzwi pasażera
25 Dmuchawa świeżego powietrza
SB50 15 System wycieraczek okiennych
SB51 15 Ogrzewanie siedzenia



Zobacz także:  Volkswagen Passat B3 (1988-1993) - skrzynka bezpieczników i przekaźników

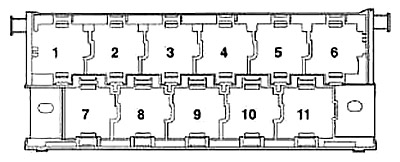

Blok przekaźników

W pobliżu panelu bezpieczników

Volkswagen Lupo (1998-2005) - skrzynka bezpieczników i przekaźników

Numer Opis
1 Przekaźnik rozrusznika (53) – tylko w pojazdach wyposażonych w automatyczną skrzynię biegów
2 Przekaźnik pompy paliwa (167) – tylko w pojazdach z silnikiem benzynowym
7 Sterownik odcięcia paliwa (405) – tylko w pojazdach wyposażonych w poduszki powietrzne
8 Przekaźnik automatycznego przerywanego mycia/wycierania (19)
9 Przekaźnik nadmiarowy dla styku X (100)
1 Przekaźnik rozrusznika (53) – tylko w pojazdach wyposażonych w automatyczną skrzynię biegów
2 Przekaźnik pompy paliwa -crash- (409) – tylko w pojazdach z silnikiem benzynowym
7 Przekaźnik nadmiarowy dla styku X (100)
8 Przekaźnik automatycznego przerywanego mycia/wycierania (19)
9 Sterownik odcięcia paliwa (405) – tylko olej napędowy i poduszka powietrzna
Zobacz także:  Volkswagen ID.3 (2019-2023) - skrzynka bezpieczników i przekaźników

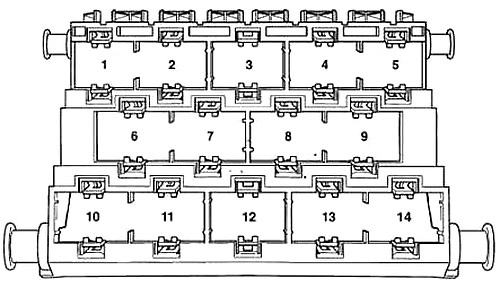

Poniżej płyty przekaźnika

Volkswagen Lupo (1998-2005) - skrzynka bezpieczników i przekaźników

Numer Opis
1 Poduszka powietrzna
2 Przedni prawy kierunkowskaz, przednie prawe światła
3 Klakson, wycieraczka szyby przedniej, włącznik świateł hamowania
4 Alternator, ABS, rozrusznik
5 Lewe światła, lewe kierunkowskazy, autodiagnostyka, kontrola zasięgu reflektorów;
6 Automatyczna skrzynia biegów
7 Lampka ostrzegawcza alternatora, zasilanie napięciem sterownika silnika, lampka ostrzegawcza ciśnienia oleju
9 Przełącznik stykowy alarmu przeciwkradzieżowego
