Schemat skrzynek bezpieczników i przekaźników – Volkswagen LT
Dotyczy pojazdów produkowanych w latach:
1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

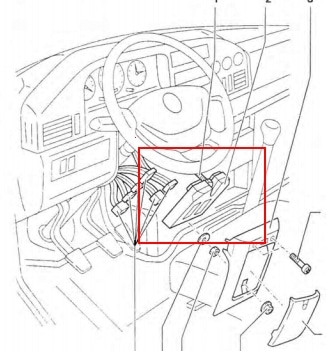

Skrzynka bezpieczników deski rozdzielczej
Znajduje się pod drążkiem kierowniczym za osłoną ochronną.
Opis
| 1 |
Światło tylne prawe i światło pozycyjne prawe – 15 A. |
| 2 |
Światła drogowe prawego reflektora – 15 A. |
| 3 |
Światło drogowe lewego reflektora, lampka sygnalizacyjna – 15 A. |
| 4 |
Światła cofania – 15 A. |
| 5 |
Światła stopu – 15 A. |
| 6 |
Silnik wycieraczek – 20 A. |
| 7 |
Ogrzewana szyba tylna, sygnał – 15 A. |
| 8 |
Lampy, zapalniczka , magnetofon – 20 A. |
| 9 |
Zegar, światła awaryjne, światła postojowe – 20 A. |
| 10 |
Oświetlenie tablicy przyrządów, oświetlenie tablicy rejestracyjnej, światła do jazdy dziennej – 15 A. |
| 11 |
Światło tylne lewe i światło pozycyjne lewe – 15 A. |
| 12 |
Światło mijania prawego reflektora – 15 A. |
| 13 |
Światło mijania lewe – 15 A. |
| 14 |
Światło przeciwmgielne, tylne światło przeciwmgielne – 15 A. |
| 15 |
Magnetofon radiowy – 15 A, |
| 16 |
rezerwa |
| 17 |
rezerwa |
| 18 |
rezerwa |
Poszczególne przekaźniki mogą znajdować się pod tą skrzynką bezpieczników (wycieraczka szyby przekaźnika, zakręty itp.).
Skrzynka pod siedzeniem
Dodatkowy przekaźnik i skrzynka bezpieczników znajduje się pod przednim siedzeniem pasażera.
Mogą występować następujące elementy:
- Wentylator nagrzewnicy – 30 A
- Ogrzewanie tylnej szyby – 30 A
- Grzałka autonomiczna – 25 A
- Okna elektryczne – 25 A
- Sterownik ABS – 10 A
- Centralny zamek – 15 A
- Lusterka elektryczne – 10 A
- Pompa paliwa – 30 A
- Dodatkowy przekaźnik akumulatora – 15 A
- Przekaźnik kierunkowskazów przyczepy – 10 A
- Blokada mechanizmu różnicowego – 15 A
- Gniazdo 12 V – 20 A
- Klimatyzator – 10 A
- Podgrzewane fotele – 15 A
