Volkswagen Jetta I (1979-1983) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
19 maja, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Volkswagen Jetta I

Dotyczy pojazdów nowych w latach:

1979, 1980, 1981, 1982, 1983.

Skrzynka bezpiecznikowa

Numer	Opis	Ampery [A]
1	Reflektor, światła mijania, lewy	10
2	Reflektor, światła mijania, prawy	10
3	Oświetlenie tablicy rejestracyjnej	10
4	System wycieraczek i spryskiwaczy tylnej szyby	15
5	Wycieraczka/spryskiwacz przedniej szyby	15
6	Dmuchawa świeżego powietrza, klimatyzacja	20
7	Światła tylne, prawe	10
8	Światła tylne, lewe	10
9	Odmgławiacz tylnej szyby	20
10	Światła przeciwmgielne	15
11	Reflektor, światła drogowe, lewy	10
12	Reflektor, światła drogowe, prawy	10
13	Klakson	10
14	Światła zapasowe	10
15	Elektronika silnika	10
16	Elektrycznie sterowany szyberdach, przednia mapa/światło do czytania	15
17	Migacze awaryjne	10
18	Pompa uel (FP), moduł sterujący podgrzewanej sondy lambda (HO2S)	20
19	Wentylator chłodziwa, przekaźnik klimatyzacji	30
20	Światła stopu	10
21	Oświetlenie wewnętrzne, zegar, oświetlenie bagażnika	15
22	Zapalniczka, radio, zwolnienie bagażnika	10

Zobacz także: Volkswagen Golf IV (1997-2006) - skrzynka bezpieczników i przekaźników

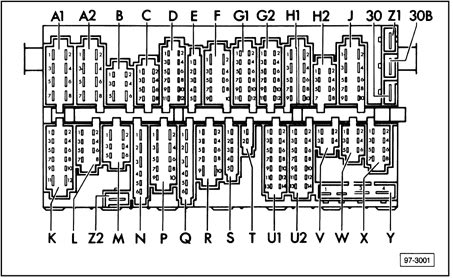

Panel bezpieczników/przekaźników — złącza tylne (numer części Volkswagen 357 937 039)

Połączenie i wtyczki		Opis
A1	Żółty 8 pinów	Wiązka przewodów reflektorów
A2	Żółty 8 pinów	Wiązka przewodów reflektorów
B	Zielony 6 pinów	Wiązka przewodów spryskiwaczy reflektorów
C	Żółty 8 pinów	Wiązka przewodów silnika reflektora lub wycieraczek
D	Zielony 12 pinów	Wyposażenie różne, różne (A/C, A/T, podgrzewane siedzenia, ostrzeganie o pasach bezpieczeństwa itp.)
E	Zielony 5 pinów	Wiązka przewodów przyrządu lub światła hamowania
F	Biały 10 pinów	Komora silnika/zarządzanie silnikiem, wiązka przewodów, prawa strona (pozycja 10 otwarta)
G1	Biały 12 pinów	Komora silnika/zarządzanie silnikiem, prawa strona
G2	Biały 12 pinów	Komora silnika/zarządzanie silnikiem, prawa strona (pozycja 12 otwarta)
H1	Czerwony 10 pinów	Wiązka przewodów przełącznika kolumny kierownicy
H2	Czerwony 8 pinów	Wiązka przewodów przełącznika kolumny kierownicy (pozycja 8 otwarta)
J	Czerwony 10 pinów	Wiązka przewodów przełącznika kolumny kierownicy
K	Czarny 12 pinów	Tylna wiązka przewodów
L	Czarny 8 pinów	Wiązka przewodów hamulca tylnego/postojowego (pozycja 8 otwarta)
M	Czarny 6 pinów	Wiązka przewodów tylnych/zbiornika paliwa
N	Zielony 6 pinów	Wiązka przewodów klimatyzacji
P	Niebieski 10 pinów	Wiązka przewodów odmrażacza tylnej szyby/światła przeciwmgielnego
Q	Niebieski 6 pinów	Wiązka przewodów wentylatora dmuchawy świeżego powietrza (pozycja 10 otwarta)
R	Niebieski 10 pinów	Wiązka przewodów włącznika światła
S	Biały 5 pinów	Wiązka przewodów komory silnika/silnika wycieraczek, prawa strona
T	Zielony 2 pin	Obwody indywidualne
U1	Niebieski 14 pinów	Wiązka przewodów zestawu wskaźników
U2	Niebieski 14 pinów	Wiązka przewodów zestawu wskaźników
V	Zielony 4 pin	Przełącznik kolumny kierownicy Wiązka przewodów wskaźnika wielofunkcyjnego
W	Zielony 6 pinów	Różne wyposażenie opcjonalne, zależy od typu pojazdu
X	Zielony 8	Wiązka przewodów lampki ostrzegawczej
Y	nie dotyczy 1 pin	4 złącza jednopunktowe dla obwodu zacisku 30 (niektóre mogą być zmostkowane czerwonym złączem)
Z1	nie dotyczy 1 pin	Złącze jednopunktowe
Z2	nie dotyczy 1 pin	Złącze jednopunktowe dla obwodu zacisku 31
30	nie dotyczy 1 pin	Złącze jednopunktowe dla obwodu zacisku 30 (może być zmostkowane do 30B za pomocą czerwonego złącza)
30B	nie dotyczy 1 pin	Złącze jednopunktowe dla obwodu zacisku 30 (może być zmostkowane do 30 za pomocą czerwonego złącza)
