Schemat skrzynek bezpieczników i przekaźników – Volkswagen Gol, Saveiro i Voyage
Dotyczy pojazdów nowych w latach:
2008, 2009, 2010, 2011, 2012.

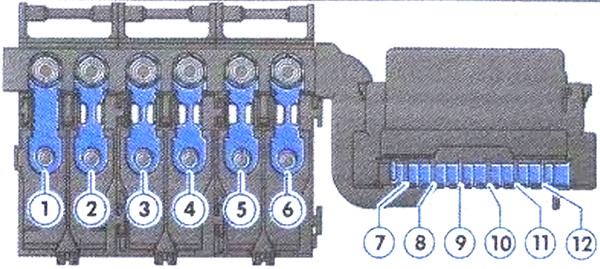

Skrzynka bezpieczników w komorze silnika
Bezpieczniki znajdują się w komorze silnika nad akumulatorem pojazdu. Bezpieczniki te powinny być wymieniane wyłącznie przez dealera Volkswagena.
| Numer |
Ampery [A] |
Opis |
| 1 |
175A |
Alternator |
| 2 |
110A |
Zasilanie obudowy wewnętrznej |
| 3 |
40A |
Wentylator chłodnicy – 2 prędkości |
| 4 |
40A |
ABS |
| 5 |
– |
Wolny |
| 6 |
– |
Wolny |
| 7 |
25A |
ABS |
| 8 |
40A |
Wentylator chłodnicy – 1 bieg |
| 9 |
– |
Wolny |
| 10 |
15A |
moduł silnika |
| 11 |
– |
Wolny |
| 12 |
– |
Wolny |

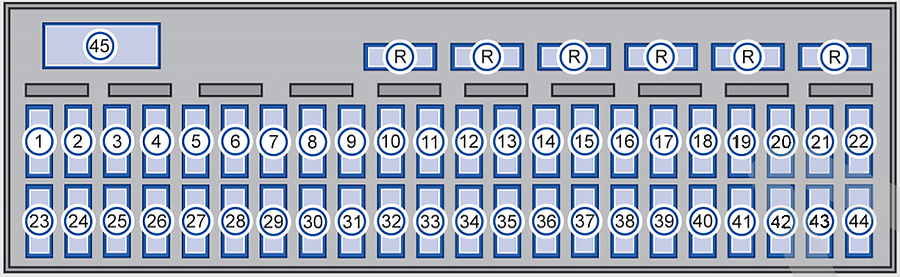

Skrzynka bezpieczników w przedziale pasażerskim

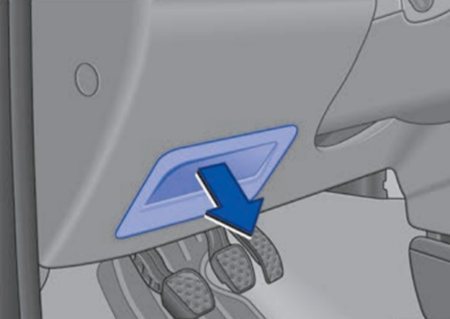

Zdejmij pokrywę/pokrywę skrzynki bezpieczników w kierunku strzałki.
| Numer |
Opis |
| 1 |
Wolny |
| 2 |
Moduł systemu radiowego/komfortowego |
| 3 |
Moduł interaktywnego systemu informacyjnego |
| 4 |
Przełącznik wysuwania tylnej pokrywy / mikroprzełącznik blokady |
| 5 |
Radio |
| 6 |
Odmgławiacz tylnej szyby |
| 7 |
Wolny |
| 8 |
Wolny |
| 9 |
Moduł ABS |
| 10 |
Moduł ABS |
| 11 |
Alarm |
| 12 |
Alarm |
| 13 |
Wolny |
| 14 |
Moduł systemu komfortu / Zewnętrzne lusterko wsteczne |
| 15 |
Sprzęgło elektromagnetyczne klimatyzacji |
| 16 |
zamek centralny |
| 17 |
Reflektory i tylne światło przeciwmgielne |
| 18 |
wycieraczka do szyb |
| 19 |
Wolny |
| 20 |
przycisk bezpieczeństwa |
| 21 |
kierunkowskazy |
| 22 |
transformator zapłonowy |
| 23 |
Gniazdo diagnostyczne / Oświetlenie bagażnika / Oświetlenie wewnętrzne / Oświetlenie lusterka zewnętrznego |
| 24 |
połączony instrument |
| 25 |
Pompka spryskiwacza / Wycieraczka szyby przedniej |
| 26 |
moduł wtryskowy |
| 27 |
Światła obrysowe po prawej stronie |
| 28 |
Oświetlenie tablicy rejestracyjnej / deska rozdzielcza |
| 29 |
pompa paliwowa |
| 30 |
Zawór do czyszczenia filtra z węglem aktywnym |
| 31 |
Światło obrysowe po lewej stronie / lampka kontrolna na desce rozdzielczej |
| 32 |
Światło mijania po lewej stronie |
| 33 |
światła cofania |
| 34 |
Połączony instrument/immobilizer/przekaźnik pompy paliwa/czujnik prędkości/czujnik pedału hamulca/czujnik pedału sprzęgła/przełącznik ciśnienia klimatyzacji |
| 35 |
Wolny |
| 36 |
Światła stopu |
| 37 |
Klakson |
| 38 |
wentylacja wewnętrzna |
| 39 |
Światła obrysowe po lewej stronie |
| 40 |
zawory wtryskiwaczy paliwa |
| 41 |
Sonda lambda |
| 42 |
Światła drogowe z prawej strony |
| 43 |
Światła mijania z prawej strony |
| 44 |
Gniazdo zasilania 12 V |
| 45 |
Elektryczny napęd szyb |
