Schemat skrzynek bezpieczników i przekaźników – Volkswagen Corrado

Dotyczy pojazdów produkowanych w latach:

1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995.

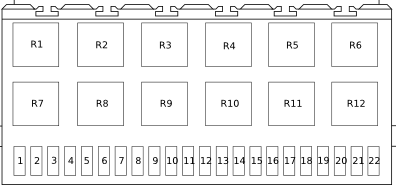

Oddzielne przekaźniki nad bezpiecznikami/panelem przekaźników

Numer	Ampery [A]	Opis
1	10	Reflektor. światła mijania, lewe
2	10	Reflektor. światła mijania, prawy
3	10	Oświetlenie tablicy przyrządów, oświetlenie tablicy rejestracyjnej
4	15	Wycieraczka szyby tylnej, szyberdach
5	15	Wycieraczka/spryskiwacz, przód, tył, spryskiwacz szyb
6	20	Wentylator świeżego powietrza, klimatyzacja
7	10	Światła tylne, boczne światła obrysowe, prawe
8	10	Światła tylne, boczne światła obrysowe, lewe
9	20	Odmgławiacz tylnej szyby, podgrzewane lusterka
10	15	Światła przeciwmgielne
11	10	Reflektor, reflektor, lewy
12	10	Reflektor, reflektor, prawy
13	10	Klakson, wybieg wentylatora chłodnicy
14	15	Światła awaryjne, spryskiwacze strumieniowe
15	10	Elektroniczny zapłon, stabilizator biegu jałowego, odcięcie paliwa podczas zwalniania
16	15	Światła ostrzegawcze na desce rozdzielczej, oświetlenie schowka, wskaźnik wielofunkcyjny, oświetlenie kasety, tylny spoiler, jednostka sterująca
17	10	Wyłącznik awaryjny, kierunkowskaz
18	20	Pompa paliwa, czujnik tlenu
19	30	Wentylator chłodnicy, klimatyzacja
20	10	Światła stopu. tempomat
21	15	Oświetlenie wnętrza, zapalniczka, zegar cyfrowy, regulacja tylnego spoilera, centralny zamek
22	10	Radio

Zobacz także: Volkswagen Jetta i Vento 6 (2010-2018) - skrzynka bezpieczników i przekaźników

Przekaźniki

Numer	Opis
1	Przekaźnik klimatyzacji
2	Przekaźnik wycieraczki/spryskiwacza tylnej szyby
3	Moduł sterujący silnika Motronic (ECM), przekaźnik zasilania
4	Przekaźnik redukcji obciążenia
5	Poziom płynu chłodzącego silnik (ECL), moduł sterujący
6	Przekaźnik awaryjny migacza
7	Przekaźnik układu spryskiwaczy reflektorów
8	Przekaźnik przerywany spryskiwaczy/wycieraczek
9	Przekaźnik systemu ostrzegania o niezapiętych pasach bezpieczeństwa – Kanada
10	Przekaźnik światła przeciwmgielnego
11	Podwójny przekaźnik klaksonu
12	Przekaźnik pompy paliwa
13	Światło zapasowe Bezpiecznik (Auto. trans)
14	Moduł sterujący pobiegu chłodziwa
15	Przekaźnik pompy hydraulicznej ABS
16	Przekaźnik ABS
17	otwarty
18	otwarty
19	Przekaźnik klimatyzacji
20	Przekaźnik pozycji parkowania/neutralnej (PNP)
21	Bezpiecznik pompy hydraulicznej ABS/wyłącznik szyby elektrycznej
22	Bezpiecznik zaworów ABS
23	Bezpiecznik tempomatu/Bezpiecznik automatycznego paska na ramię
24	otwarty

Zobacz także: Volkswagen Golf V (2003-2008) - skrzynka bezpieczników i przekaźników

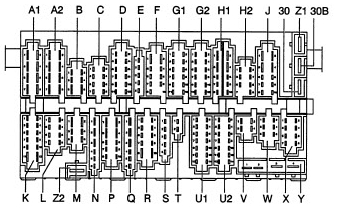

Połączenia i wtyczki na panelu bezpieczników i przekaźników

Numer	Opis
A1	Wiązka przewodów reflektora (żółta), osiem punktów
A2	Wiązka przewodów reflektora (żółta), osiem punktów
B	otwarty
C	Wiązka przewodów reflektora (żółta), osiem punktów
D	Wiązka przewodów wyposażenia opcjonalnego (zielona), dwunastopunktowa
E	Wiązka przewodów przyrządu, prawa (biała), dziesięć punktów
F	Wiązka przewodów komory silnika, prawa (biała), dziesięć punktów
G1	Wiązka przewodów komory silnika, prawa (biała), dwunastopunktowa
G2	Wiązka przewodów komory silnika, prawa (biała), dwunastopunktowa
H1	Wiązka przewodów przełącznika kolumny kierownicy (czerwona), dziesięć punktów
H2	Wiązka przewodów przełącznika kolumny kierownicy (czerwona), osiem punktów
J	Wiązka przewodów przełącznika kolumny kierownicy (czerwona), dziesięć punktów
K	Tylna wiązka przewodów (czarna), dwunastopunktowa
L	Tylna wiązka przewodów (czarna), osiem punktów
M	Tylna wiązka przewodów (czarna), sześciopunktowa
N	Wiązka przewodów klimatyzacji (zielona), sześciopunktowa
P	Wiązka przewodów odszraniania tylnej szyby (niebieska) dziesięć punktów
Q	Wiązka przewodów przyrządu, , (niebieska), sześciopunktowa
R	Wiązka przewodów przełącznika świateł (nlue), dziesięć punktów
S	Wiązka przewodów komory silnika prawa (biała), pięciopunktowa
T	Złącze (zielone), dwupunktowe
U1	Wiązki okablowania zestawu wskaźników (niebieskie), czternaście punktów
U2	Wiązki okablowania zestawu wskaźników (niebieskie), czternaście punktów
V	Wiązka przewodów wskaźnika wielofunkcyjnego (zielona), czteropunktowa
W	Złącze (zielone), sześciopunktowe
X	Wiązka przewodów lampki ostrzegawczej (zielona), osiem punktów
Z	Cztery złącza sygnałowe, zacisk 30
Z1	Złącze sygnału
Z2	Złącze sygnałowe, zacisk 31
30	Złącze sygnałowe, zacisk 30
30B	Złącze sygnału
31	Złącze sygnałowe, zacisk 31 (nie pokazano)
