Volkswagen Bora, Vento, Jetta 5 (2005-2011) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
12 sierpnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Volkswagen Bora, Vento, Jetta 5

Dotyczy pojazdów nowych w latach:

2005, 2006, 2007, 2008, 2009, 2010, 2011.

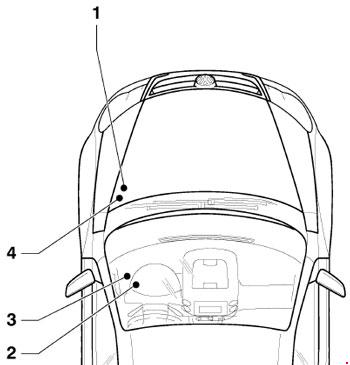

Lokalizacja

Skrzynka bezpieczników w komorze silnika

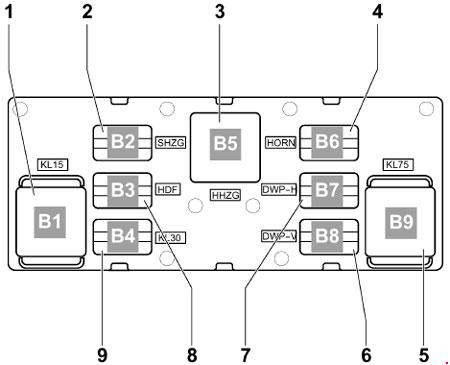

Nośnik przekaźnika na pokładowej jednostce sterującej zasilaniem (po lewej pod tablicą rozdzielczą)
Panel bezpieczników tablicy rozdzielczej

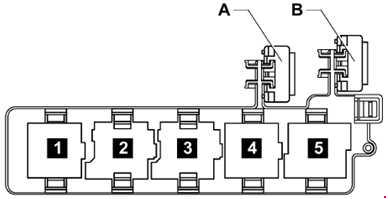

Dodatkowy nośnik przekaźnika, pod skrzynką w komorze silnika

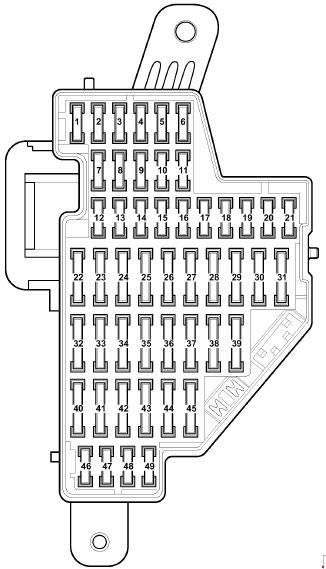

Skrzynka bezpieczników tablicy rozdzielczej

Numer	Ampery [A]	Opis
1	10	T16 – Złącze diagnostyczne (T16/1) J623 – Sterownik silnika J757 – Przekaźnik zasilania prądem podzespołów silnika (167) (od maja 2005 r.) J538 – Sterownik pompy paliwa (od maja 2005 r.) J485 – Przekaźnik pracy nagrzewnicy dodatkowej (od 2006 r .) ) N79 – Element grzejny odpowietrznika skrzyni korbowej (od 2006) G70 – Miernik masy powietrza (od 2006) J431 – Jednostka sterująca do sterowania zasięgiem reflektorów (od 2006)
2	5	J104 – Jednostka sterująca ABS E132 – Przełącznik systemu kontroli trakcji E256 – Przycisk TCS i ESP E492 – Przycisk wyświetlacza monitora ciśnienia w oponach F – Włącznik świateł hamowania (niski; od listopada 2005 r.)
2	10	J623 – Sterownik silnika (od 2006 r.) V49 – Silnik sterujący zasięgiem prawego reflektora (od 2006 r.)V48 – Silnik sterujący zasięgiem lewego reflektora (od 2006 r.) E102 – Regulator sterujący zasięgiem reflektorów (od 2006 r.) J538 – Sterownik pompy paliwa (od 2006 r. ) ) J345 – Sterownik czujnika przyczepy (od 2006 r.) J587 – Sterownik czujników dźwigni zmiany biegów (od 2006 r.) J533 – Interfejs diagnostyczny magistrali danych (od 2006 r.) J285 – Sterownik we wkładce deski rozdzielczej (od 2006 r.) J500 – Sterownik wspomagania kierownicy (od 2006) J104 – ABS z jednostką sterującą EDL (od 2006) E132 – Włącznik systemu kontroli trakcji (od 2006) E256 – Przycisk TCS i ESP (od 2006) G476 – Czujnik położenia pedału hamulca (od 2006) E1 – Włącznik świateł (od 2006 r.) F47 – Włącznik pedału hamulca (od listopada 2005 r.)
3	10	J500 – Jednostka sterująca wspomagania kierownicy (do maja 2005 r.)
3	5	J234 – Jednostka sterująca poduszki powietrznej (od maja 2005 r.)
4	5	E16 – Przełącznik wyjścia ogrzewania/ogrzewania G65 – Czujnik wysokiego ciśnienia J131 – Sterownik podgrzewanego siedzenia kierowcyJ132 – Sterownik podgrzewanego przedniego siedzenia pasażeraJ255 – Sterownik klimatyzacji Climatronic K216 – Lampka ostrzegawcza programu stabilizacji 2 (od maja 2005 r.) M17 – Żarówka światła cofania (od maja 2005 r.) E422 – Przycisk wyświetlacza czujnika ciśnienia w oponach (od maja 2005 r.) G266 – Czujnik poziomu i temperatury oleju (wysoki; od maja 2005 r.) J530 – Sterownik pracy bramy garażowej (od maja 2006 r.) G128 – czujnik zajętości siedzenia, strona pasażera z przodu (od maja 2006) Y7 – Automatyczne antyodblaskowe lusterko wewnętrzne (od maja 2006) Z20 – Lewy element spryskiwacza strumieniowego (od maja 2006) Z21 – Prawy element spryskiwacza strumieniowego (od maja 2006)
4	10	G266 – Czujnik poziomu i temperatury oleju (wysoki; od listopada 2005 r.) M17 – Światło cofania (wysokie; od listopada 2005 r.) J255 – Sterownik Climatronic (wysoki; od listopada 2005 r.) G65 – Czujnik wysokiego ciśnienia (wysoki; od listopada 2005 r. ) ) E16 – Włącznik nagrzewnicy i mocy nagrzewnicy (wysoki; od listopada 2005 r.) J530 – Centralka sterowania pracą bramy garażowej (wysoki; od listopada 2005 r.) N253 – Zapalnik izolacji akumulatora (wysoki; od listopada 2005 r.) Y7 – Automatyczne lusterko wewnętrzne przeciwoślepieniowe (wysoki; od listopada 2005) E422 – Przycisk wyświetlacza ciśnieniomierza w oponach (wysoki; od listopada 2005) K216 – Lampka ostrzegawcza programu stabilizacji 2 (wysoki; od listopada 2005) Z20 – Lewy element podgrzewacza strumienia spryskiwaczy (wysoki; od listopada 2005) Z21 – Prawy element nagrzewnicy strumieniowej spryskiwacza (wysoki; od listopada 2005 r.) L71 – Oświetlenie wyłącznika systemu kontroli trakcji (wysokie; od listopada 2005 r.) J301 – Sterownik układu klimatyzacji (wysoki; od maja 2007 r.)
5	5	F47 – Przełącznik pedału hamulca układu tempomatu (do maja 2005 r.) G476 – Nadajnik położenia sprzęgła J431 – Jednostka sterująca regulacją zasięgu reflektorów (od maja 2005 r.) J500 – Jednostka sterująca wspomagania kierownicy (od maja 2005 r.) J745 – Regulacja zasięgu świateł zakrętowych i reflektorów jednostka, na prawym reflektorze, (wysoka; grudzień 2006)
5	10	J745 – Sterownik świateł zakrętowych i zasięgu reflektorów, na prawym reflektorze (niski; od maja 2006), (wysoki; od maja 2007)
6	5	J285 – Jednostka sterująca we wkładce tablicy rozdzielczej (do maja 2006 r.) J538 – Sterownik pompy paliwa (do maja 2006 r.) J533 – Interfejs diagnostyczny magistrali danych (do maja 2006 r.) F125 – Przełącznik wielofunkcyjny (do maja 2006 r.) J587 – Sterownik czujników dźwigni zmiany biegów (do maja 2006 r.) F189 – Przełącznik Tiptronic (do maja 2006 r.) J745 – Sterownik świateł zakrętowych i zakresu reflektorów, po lewej stronie reflektora (wysoki; grudzień 2006 r.)
6	10	J745 – Sterownik świateł zakrętowych i zasięgu reflektorów, na lewym reflektorze (niski; od maja 2006), (wysoki; od maja 2007)
7	5	J431 – Jednostka sterująca do sterowania zasięgiem reflektorów (do maja 2005 r.) Y7 – Automatyczne antyodblaskowe lusterko wewnętrzne (od maja 2005 r.) Nieprzypisane (od maja 2006 r.)
8	5	Y7 – Automatyczne antyodblaskowe lusterko wewnętrzne (do maja 2005 r.)
8	10	J345 – Jednostka sterująca detektora przyczepy (od maja 2005 r.) Nieprzypisany (od maja 2006 r.)
9	5	Nieprzypisany (od maja 2005 r.) J503 – Jednostka sterująca z wyświetlaczem systemu radiowego i nawigacyjnego (tylko jednostka komercyjnego systemu nawigacji) (od maja 2005 r.) Nieprzypisany (od maja 2006 r.)
10	5	J412 – Centralka sterująca elektroniką telefonu komórkowego (do maja 2005 r.) J530 – Centralka sterująca pracą bramy garażowej (od maja 2005 r.) J706 – Centralka sterująca rozpoznaniem zajętości siedzenia (od maja 2005 r.) Nie przydzielona (od maja 2006 r.)
11	5	J345 – Jednostka sterująca detektora przyczepy (do maja 2005 r.) Nieprzypisany (od maja 2005 r.)
11	10	J745 – Jednostka sterująca światłami zakrętowymi i zasięgiem reflektorów, na prawym reflektorze (od maja 2007 r.)
12	10	J386 – Jednostka sterująca drzwi kierowcy J387 – Jednostka sterująca przednich drzwi pasażera
13	10	E1 – Włącznik świateł T16 – Złącze diagnostyczne (T16/16) F47 – Włącznik pedału hamulca (od maja 2005) G397 – Czujnik deszczu i światła (od 2006) G197 – Czujnik pola magnetycznego do kompasu (od 2006)
14	5	F – Włącznik świateł hamowania (niski; od maja 2005 r.) J217 – Sterownik automatycznej skrzyni biegów
14	10	J587 – Sterownik czujników dźwigni zmiany biegów (od 2006 r.) R149 – Odbiornik zdalnego sterowania dla dodatkowej nagrzewnicy płynu chłodzącego (od 2006 r.) J301 – Sterownik układu klimatyzacji (od 2006 r.) J255 – Sterownik układu klimatyzacji (od 2006 r.) E16 – Moc nagrzewnicy/ciepła przełącznik (od 2006) J446 – Sterownik wspomagania parkowania (od 2006) J104 – ABS ze sterownikiem EDL (od 2006)E94 – Regulator podgrzewanego siedzenia kierowcy (od 2006)E95 – Regulator podgrzewanego przedniego siedzenia pasażera (od maja 2006) J217 – Sterownik automatycznej skrzyni biegów (od listopada 2005 r.)
15	7,5	J519 – Pokładowa jednostka sterująca zasilaniem (oświetlenie wewnętrzne)
16	10	E16 – Przełącznik wyjścia nagrzewnicy/ciepła J301 – Sterownik klimatyzacjiJ255 – Sterownik klimatyzacji Climatronic R149 – Odbiornik zdalnego sterowania do dodatkowej grzałki płynu chłodzącego Nieprzypisany (od maja 2006)
16	5	J515 – Jednostka kontroli wyboru anteny (wysoka; od listopada 2005 r.)
17	5	G397 – Czujnik czujnika deszczu i światła (do maja 2006 r.) J515 – Jednostka sterująca wyborem anteny (do maja 2006 r.) G273 – Czujnik monitorowania wnętrza (od 2006 r.) G384 – Nadajnik nachylenia pojazdu (od 2006 r.) H12 – Klakson alarmowy (od 2006 r .) )
18	5	J446 – Sterownik wspomagania parkowania J587 – Sterownik czujników dźwigni zmiany biegów Nieprzypisany (od 2006 r.)
19	5	J754 – Pamięć danych o wypadku
20	5	J104 – ABS z jednostką sterującą EDL Nieprzypisany (od 2006 r.)
21	5	J503 – Jednostka sterująca z wyświetlaczem systemu radiowego i nawigacyjnego (tylko jednostka systemu nawigacji handlowej) (do maja 2005 r.) Nieprzypisana (od maja 2005 r.) J542 – Jednostka sterująca regulatora prędkości obrotowej silnika, z przodu po lewej stronie w przestrzeni na nogi (pojazdy specjalne) (wysoki ; od maja 2007) J378 – jednostka sterująca PDA (pojazdy specjalne) (od maja 2007)
22	40	V2 – Dmuchawa świeżego powietrza (Climatronic) N253 – Zapalnik izolacyjny akumulatora (akumulator tylny) (wysoki; od maja 2005 r.)
23	30	J386 – Sterownik drzwi kierowcy (regulator okna) J387 – Sterownik drzwi przednich pasażera (regulator okna)
24	25	U1 – Zapalniczka (do maja 2006 r.) U9 – Tylna zapalniczka (do maja 2006 r.) U5 – Gniazdo 12 V (wydział kryminalny)
	20	J388 – Sterownik tylnych lewych drzwi (centralny zamek) (od 2006 r.) J389 – Sterownik tylnych prawych drzwi (centralny zamek) (od 2006 r.) J393 – Centralny sterownik systemu Convenience (od 2006 r.)
	25	J388 – Sterownik drzwi tylnych lewych (centralny zamek) (wysoki; od maja 2007) J389 – Sterownik drzwi tylnych prawych (centralny zamek) (wysoki; od maja 2007) J393 – Centralka systemu Convenience (wysoki; od maja 2007)
25	25	Z1 – Ogrzewana szyba tylna J301 – Jednostka sterująca układu klimatyzacji (tylko z pomocniczą nagrzewnicą płynu chłodzącego) E16 – Przełącznik wyjścia nagrzewnicy/ciepła (tylko z pomocniczą nagrzewnicą płynu chłodzącego) N24 – Rezystor szeregowy dmuchawy świeżego powietrza (tylko z pomocniczą nagrzewnicą płynu chłodzącego)
26	20	Gniazdo U5 – 12 V (przedział bagażowy) (do maja 2006 r.)
26	30	J388 – Sterownik drzwi tylnych lewych (regulator okna) (od maja 2006 r.) J389 – Sterownik drzwi tylnych prawych (regulator okna) (od maja 2006 r.)
27	15	J538 – Sterownik pompy paliwa G6 – Pompa ciśnieniowa układu paliwowego J17 – Sterownik pompy paliwa J643 – Przekaźnik zasilania paliwem (od maja 2006 r.)
28	10	Punkt ładowania latarki elektrycznej Mag-Lite (specjalny interfejs pojazdu) (do maja 2005 r.)
	30	U13 – Transformator z gniazdem, 12V-230V (od maja 2005) Nieprzypisany (od maja 2006)
	25	Gniazdo pojazdów specjalnych (nie dla USA/Kanady) (wysokie; od listopada 2005)
29	10	J220/J623 – Sterownik Motronic J248/J623 – Sterownik układu bezpośredniego wtrysku oleju napędowego G70 – Miernik masy powietrza (AXX) N79 – Element grzejny odpowietrznika skrzyni korbowej (BUB, BMJ) Nie przypisany (od 2006 r.)
30	5	J234 – Jednostka sterująca poduszek powietrznych (do maja 2005 r.) K145 – Lampka ostrzegawcza dezaktywacji przedniej poduszki powietrznej pasażera (do maja 2005 r.)
	10	N30 – Wtryskiwacz, cylinder 1 (od maja 2005) N31 – Wtryskiwacz, cylinder 2 (od maja 2005) N32 – Wtryskiwacz, cylinder 3 (od maja 2005) N33 – Wtryskiwacz, cylinder 4 (od maja 2005)
	20	N30 – Wtryskiwacz, cylinder 1 N31 – Wtryskiwacz, cylinder 2 N32 – Wtryskiwacz, cylinder 3 N33 – Wtryskiwacz, cylinder 4 N83 – Wtryskiwacz, cylinder 5 N84 – Wtryskiwacz, cylinder 6 J217 – Sterownik automatycznej skrzyni biegów (od 2006 r.) J743 – Mechatronika dla skrzynia biegów z bezpośrednią zmianą biegów (od 2006 r.)
31	5	F4 – Włącznik świateł cofania (do maja 2005 r.) J743 – Mechatronika skrzyni biegów z bezpośrednią zmianą biegów (do maja 2005 r.)
31	20	V192 – Pompa próżniowa do hamulców (od maja 2005)
32	30	J388 – Sterownik drzwi tylnych lewych (regulator okna) (do maja 2006 r.) J389 – Sterownik drzwi tylnych prawych (regulator okna) (do maja 2006 r.) U13 – Transformator z gniazdem, 12V-230 V (od maja 2006 r.) U27 – Transformator z gniazdem, 12V-15V, (USA/Kanada) (od maja 2006)
33	25	J245 – Jednostka sterująca regulacją szyberdachu przesuwnego
34	15	V125 – Silnik regulacji wzdłużnej podparcia lędźwiowego fotela kierowcy V126 – Silnik regulacji wzdłużnej podparcia lędźwiowego podparcia lędźwiowego fotela pasażera V129 – Silnik regulacji wysokości podparcia lędźwiowego podparcia lędźwiowego fotela kierowcy V130 – Silnik regulacji wysokości podparcia lędźwiowego podparcia lędźwiowego przedniego fotela pasażera
35	5	G273 – Wewnętrzny czujnik monitorujący G384 – Nadajnik przechyłu pojazdu H12 – Klakson alarmowy Nieprzypisany (od 2006 r.)
36	20	V11 – Pompa układu spryskiwaczy reflektorów J39 – Przekaźnik układu spryskiwaczy reflektorów
37	30	J131 – Jednostka sterująca podgrzewanego siedzenia kierowcy J132 – Jednostka sterująca podgrzewanego przedniego siedzenia pasażera
38	10	J23 – Sterownik systemu świateł obrotowych i syreny (do maja 2005 r.) Nieprzypisany (od maja 2005 r.) J745 – Sterownik świateł zakrętowych i zakresu reflektorów, na lewym reflektorze, (od maja 2007 r.)
38	20	J388 – Sterownik drzwi tylnych lewych (centralny zamek), NAR, z przekaźnikiem klaksonu alarmowego J641) (od maja 2006 r.) J389 – Sterownik drzwi tylnych prawych (centralny zamek), NAR, z przekaźnikiem klaksonu alarmowego J641) (od maja 2006 r.) J393 – Centralna jednostka sterująca systemu wygody (tylko VR6) (od maja 2006 r.)
39	20	Nieprzypisany (do maja 2005 r.) J217 – Sterownik automatycznej skrzyni biegów (od maja 2005 r.) Nieprzypisany (od maja 2006 r.)
40	40	E16 – Przełącznik wyjścia nagrzewnicy/ciepła (dmuchawa świeżego powietrza) J301 – Jednostka sterująca układu klimatyzacji (dmuchawa świeżego powietrza)
40	5	E16 – Przełącznik wyjścia nagrzewnicy/ciepła (dmuchawa świeżego powietrza) (wysoki; od listopada 2005 r.) J301 – Sterownik układu klimatyzacji (dmuchawa świeżego powietrza) (wysoki; od listopada 2005 r.)
41	15	V12 – Silnik wycieraczki tylnej szyby (do maja 2006 r.)
41	20	V12 – Silnik wycieraczki tylnej szyby (od maja 2006 r.) J519 – Pokładowa jednostka sterująca zasilaniem (podwójna pompa spryskiwacza) (BSG J1) (od maja 2006 r.)
42	15	J729 – Podwójny przekaźnik pompy spryskiwacza 1 (do maja 2005 r.) J730 – Podwójny przekaźnik pompy spryskiwacza 2 (do maja 2005 r.) J519 – Pokładowa jednostka sterująca zasilaniem (podwójna pompa spryskiwacza) (BSG J1) (od maja 2005 r.)
42	20	U1 – Zapalniczka (od maja 2006) U9 – Tylna zapalniczka (od maja 2006) U5 – Gniazdo 12 V (wydział kryminalny) (od maja 2006)
43	15	J345 – Jednostka sterująca detektora przyczepy
44	20	J345 – Jednostka sterująca detektora przyczepy
45	15	J345 – Jednostka sterująca detektora przyczepy
46	5	Z20 – Lewy element podgrzewacza strumieniowego spryskiwacza Z21 – Prawy element podgrzewacza strumieniowego spryskiwacza E94 – Podgrzewany regulator siedzenia kierowcyE95 – Podgrzewany regulator przedniego siedzenia pasażera Nieprzypisany (od maja 2006)
47	5	J485 – Przekaźnik pracy nagrzewnicy pomocniczej Nieprzypisany (od maja 2006 r.)
48	10	Nieprzypisana (do maja 2005) Ładowarka do Mag-Lite i przenośnego radiotelefonu (od maja 2005)
49	5	E1 – Wyłącznik oświetlenia Nieprzypisany (od maja 2006)

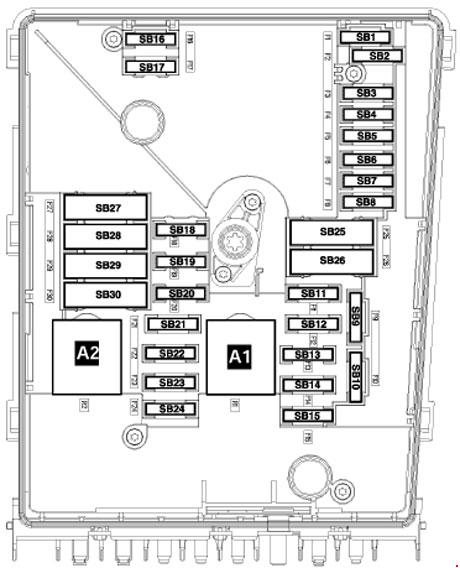

Skrzynka bezpieczników w komorze silnika (niska)

Volkswagen Bora, Vento, Jetta 5 (2005 – 2011) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	20	J393 – Centralna jednostka sterująca systemu wygodnego Nie przydzielona (od maja 2006 r.)
F2	5	J527 – Jednostka sterująca elektroniki kolumny kierownicy
F3	5	J519 – Pokładowa jednostka sterująca zasilaniem
F4	30	J104 – jednostka sterująca ABS
F5	15	J743 – Mechatroniczna jednostka sterująca (do maja 2006 r.), (od maja 2007 r.)
F5	30	J743 – Mechatroniczna jednostka sterująca (od maja 2006 r.) J285 – Jednostka sterująca we wkładce tablicy rozdzielczej (od maja 2006 r.)
F6	5	J285 – Jednostka sterująca we wkładce tablicy rozdzielczej
F7	15	J608 – Specjalna jednostka sterująca pojazdu
	25	J608 – Specjalna jednostka sterująca pojazdu (od maja 2006 r.)
	30	J743 – Jednostka sterująca mechatroniki (0AM) (od maja 2007 r.)
F8	15 25	J503 – Jednostka sterująca z wyświetlaczem radia i nawigacji R – Radio R – Przygotowanie systemu radia i nawigacji z telewizorem (modele dla Japonii)
F9	5	J412 – Jednostka sterująca elektroniką obsługi telefonu komórkowego
F10	5	J317 – Przekaźnik napięcia zasilania zacisku 30
	10	J623 – Jednostka sterująca silnika
	5	J359 – Przekaźnik niskiej mocy cieplnej
F11	20	J364 – Dodatkowa jednostka sterująca nagrzewnicy
F12	5	J533 – Interfejs diagnostyczny magistrali danych
F13	30	J623 – Sterownik silnika (tylko modele z silnikiem Diesla) J623 – Sterownik silnika (benzyna) (od maja 2007)
F13	25	J623 – Jednostka sterująca silnika benzynowego (tylko modele z silnikiem benzynowym) (do maja 2007 r.)
F14	20	N152 – Transformator zapłonowy N70-N323 – Cewki zapłonowe ze stopniem wyjściowym
F15	10	Z62 – Grzałka sondy Lambda 3 Z19 – Grzałka sondy Lambda G39 – Sonda Lambda G108 – Sonda Lambda 2 przed katalizatorem G130 – Sonda Lambda za katalizatorem
F15	5	G131 – Sonda lambda 2 za katalizatorem G287 – Sonda lambda 3 za katalizatorem J17 – Przekaźnik pompy paliwa J179 – Sterownik automatycznego okresu żarzenia J360 – Przekaźnik dużej mocy cieplnej (370)
F 16	30	J104 – jednostka sterująca ABS
F17	15	H2 – Klakson tonów wysokich H7 – Klakson tonów niskichJ519 – Pokładowa jednostka sterująca zasilaniem (od maja 2006 r.)
F18	30	J608 – Specjalna jednostka sterująca pojazdu (do maja 2006 r.) R12 – Wzmacniacz
F19	30	J400 – Sterownik silnika wycieraczek V216 – Silnik wycieraczek po stronie kierowcy
F20	40	Nieprzypisany (do maja 2006 r.) J179 – Automatyczna jednostka sterująca okresem żarzenia (SDI) (od maja 2006 r.)
F20	10	V50 – Ciągła pompa obiegowa płynu chłodzącego (od maja 2007)
F21	15	Z19 – Grzałka sondy Lambda (do maja 2006) G39 – Sonda Lambda (do maja 2006) G130 – Sonda Lambda za katalizatorem (do maja 2006) J583 – Sterownik czujnika NOx (do maja 2006)
	10	Z28 – Grzałka sondy Lambda G39 – Sonda Lambda G130 – Sonda Lambda za katalizatorem (od maja 2006) J583 – Sterownik sondy NOx (od maja 2006) Z28 – Grzałka sondy Lambda (od maja 2006)
	20	V192 – Hamulcowa pompa próżniowa (od maja 2007 r.)
F22	5	F47 – Przełącznik pedału hamulca (do listopada 2005 r.) G476 – Nadajnik położenia sprzęgła
F23	5	J299 – Przekaźnik pompy powietrza wtórnego (BSF)
	10	N18 – Zawór recyrkulacji spalin N75 – Zawór elektromagnetyczny regulacji ciśnienia doładowania (do maja 2006 r.) N80 – Zawór elektromagnetyczny 1 układu filtra z węglem aktywnym (od maja 2006 r.) V144 – Pompa diagnostyczna układu paliwowego (BGQ,BGP) N345 – Chłodnica recyrkulacji spalin zawór przełączający N381 – Zawór przełączający 2 chłodnicy recyrkulacji spalin (do maja 2006) N276 – Zawór regulacji ciśnienia paliwa (od maja 2006) J623 – Sterownik silnika (od maja 2006) N156 – Zawór przełączający zmiennego kolektora dolotowego (od maja 2006)
	15	N276 – Zawór regulacji ciśnienia paliwa (do maja 2006 r.) N218 – Zawór wlotu powietrza wtórnego (od maja 2006 r.) N276 – Zawór regulacji ciśnienia paliwa (od maja 2007 r.) J623 – Sterownik silnika (od maja 2007 r.) N156 – Zmienna zmiana kolektora dolotowego zawór (od maja 2007)
F24	10	F265 – Termostat układu chłodzenia silnika sterowany mapą J293 – Sterownik wentylatora chłodnicy N18 – Zawór recyrkulacji spalin N80 – Zawór elektromagnetyczny 1 filtra z węglem aktywnym N156 – Zawór zmiany zmiennej kolektora dolotowego N205 – Zawór sterujący wałka rozrządu zaworów dolotowych 1 N316 – Zawór klapy kolektora dolotowego V157 – Silnik klapy kolektora dolotowego
F25	40	J519 – Pokładowa jednostka sterująca zasilaniem (do maja 2006 r.)
F25	30	J519 – Pokładowa jednostka sterująca zasilaniem (A/1) (od maja 2006 r.)
F26	40	J519 – Pokładowa jednostka sterująca zasilaniem (do maja 2006 r.)
F26	30	J519 – Pokładowa jednostka sterująca zasilaniem (D/1) (od maja 2006 r.)
F27	50	J179 – Automatyczna jednostka sterująca okresem świecenia
F27	40	J299 – Przekaźnik pompy powietrza wtórnego
F28	40	J681 – Przekaźnik napięcia zasilania zacisku 15 2
F29	50	J496 – Dodatkowy przekaźnik pompy płynu chłodzącego S44 – bezpiecznik termiczny regulacji siedzenia 1
F30	50	Nieprzypisany (do maja 2006 r.) J59 – przekaźnik odciążający styku X (od maja 2006 r.)
F30	40	J519 – Pokładowa jednostka sterująca zasilaniem (I/1) (od maja 2007 r.)
Przekaźnik
A1	Przekaźnik napięcia zasilania zacisku 30 -J317- (458) Przekaźnik napięcia zasilania zacisku 30 -J317- (100) Przekaźnik napięcia zasilania zacisku 30 -J317- (370)
A2	Przekaźnik pompy powietrza wtórnego -J299- (100) Czujnik do pomiaru prądu -G582- (488; do maja 2006, tylko kod silnika BLG) Mostek okablowania (tylko modele z silnikiem Diesla)

Numer kodu przekaźnika 100 jest zastępowany numerem kodu przekaźnika 370 w zależności od produkcji.

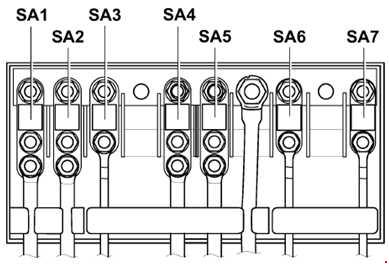

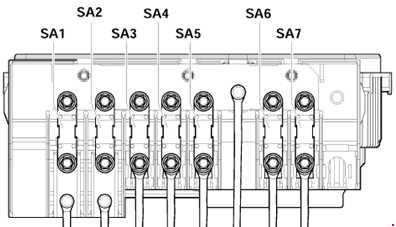

Numer	Ampery [A]	Opis
1	150	C – Alternator (90A/120A)
1	200	C – Alternator (140A)
2	80	J500 – Sterownik wspomagania kierownicy V187 – Elektromechaniczny silnik wspomagania kierownicy
3	50	J293 – Jednostka sterująca wentylatora chłodnicy V7 – Wentylator chłodnicy V177 – Wentylator chłodnicy 2
4	40	Wyposażenie specjalne (do maja 2006 r.) J359 – Przekaźnik małej mocy cieplnej (I stopień), (od grudnia 2006) Z35 – Pomocniczy element nagrzewnicy powietrza (od grudnia 2006)
5	100	Bezpieczniki na uchwycie bezpieczników C, po lewej pod tablicą rozdzielczą SC43-SC45, SC28, SC22, SC18, SC19, SC12, (do listopada 2005 r.) Bezpieczniki na uchwycie bezpieczników C, po lewej pod tablicą rozdzielczą SC43-SC45, SC28, SC22, SC15-SC20, SC 12, SC22-SC27, SC19, SC38, (od listopada 2005) J604 – Dodatkowa nagrzewnica powietrza (do listopada 2005 r.) Z35 – Pomocniczy element nagrzewnicy powietrza (do listopada 2005 r.) Wyposażenie opcjonalne (od listopada 2005 r.)
6	80	Bezpieczniki na uchwycie bezpieczników C, po lewej stronie pod tablicą rozdzielczą SC43-SC45, SC28, SC22, SC18, SC19, SC12 J360 – Przekaźnik wysokiej mocy cieplnej (1. i 3. stopień), (od grudnia 2006) Z35 – Pomocniczy element nagrzewnicy powietrza (od listopada 2006 r.)
6	100	J604 – Dodatkowa nagrzewnica powietrza (od listopada 2005 r.) Z35 – Pomocniczy element nagrzewnicy powietrza (od listopada 2005 r.) Wyposażenie opcjonalne
7	50	Eksploatacja przyczepy
	40	Wyposażenie specjalne, osoby niepełnosprawne
	30	Sprzęt specjalny, wydział kryminalny

Skrzynka bezpieczników w komorze silnika (wysoka)

Numer	Ampery [A]	Opis
F1	30	J104 – ABS z jednostką sterującą EDL
F2	30	J104 – ABS z jednostką sterującą EDL
F3	20	J393 – Centralna jednostka sterująca systemu Convenience V217 – Silnik wycieraczki przedniej strony pasażera (od maja 2005 r.) Nieprzypisany (od listopada 2005 r.)
F4	5	J519 – Pokładowa jednostka sterująca zasilaniem
F5	20	H2 – Klakson wysokotonowy (do maja 2005 r.) H7 – Klakson basowy (do maja 2005 r.)
F5	15	J519 – Pokładowa jednostka sterująca zasilaniem (klakson) (od maja 2005 r.)
F6	5	N276 – Zawór regulacji ciśnienia paliwa (do maja 2005 r.)
	15	N276 – Zawór regulacji ciśnienia paliwa (od maja 2005 r.) J17 – Pompa paliwa (od maja 2007 r.)
	20	N152 – Transformator zapłonowy (do maja 2005) N… – Cewki zapłonowe 1-4 ze stopniem wyjściowym (do maja 2005)
F7	5	F47 – Przełącznik pedału hamulca układu tempomatu G476 – Nadajnik położenia sprzęgła Nieprzypisany (od listopada 2005 r.)
F7	40	SF2 – Bezpiecznik 2 na uchwycie bezpiecznika F (bateria tylna) (od maja 2007)
F8	10	F265 – Termostat układu chłodzenia silnika sterowany mapą N205 – Zawór sterujący wałka rozrządu zaworów dolotowych 1 N80 – Zawór elektromagnetyczny 1 filtra z węglem aktywnym (impulsowy) N18 – Zawór recyrkulacji spalin N316 – Zawór sterujący klapą kolektora dolotowegoV157 – Silnik klapy kolektora dolotowego N79 – Skrzynia korbowa element grzejny odpowietrznika N156 – Zawór przełączający zmiennego kolektora dolotowego J293 – Sterownik wentylatora chłodnicy Nieprzypisany (od maja 2005 r.)
F8	15	R190 – Cyfrowy radiowy odbiornik satelitarny (od maja 2007)
F9	10	J583 – Jednostka sterująca czujnika NOx (do maja 2005 r.) J179 – Automatyczna jednostka sterująca okresem żarzenia (do maja 2005 r.) J17 – Przekaźnik pompy paliwa (do maja 2005 r.) N249 – Zawór recyrkulacji powietrza turbosprężarki (od maja 2005 r.) N80 – Aktywowany zawór elektromagnetyczny filtra węgla 1 (od maja 2005 r.) N75 – Zawór elektromagnetyczny regulacji ciśnienia doładowania (od maja 2005 r.)
F10	10	G130 – Sonda lambda za katalizatorem (do maja 2005 r.) G131 – Sonda lambda 2 za katalizatorem (do maja 2005 r.) N18 – Zawór recyrkulacji spalin (do maja 2005 r.) N75 – Elektrozawór regulacji ciśnienia doładowania (do maja 2005 r.) 2005) N345 – Zawór przełączający chłodnicę recyrkulacji spalin (do maja 2005 r.) J299 – Przekaźnik pompy powietrza wtórnego (do maja 2005 r.) Nieprzypisany (od maja 2005 r.) V144 – Pompa diagnostyczna układu paliwowego (USA/Kanada) (od listopada 2005 r.) ) G42 – Czujnik temperatury powietrza dolotowego (od maja 2007) G70 – Miernik masy powietrza (od maja 2007)
F11	25	J220 – Jednostka sterująca Motronic (do maja 2005 r.)
	30	J361 – Jednostka sterująca Simos (do maja 2005 r.) J248 – Jednostka sterująca układu bezpośredniego wtrysku oleju napędowego (do maja 2005 r.)
	10	Z19 – Grzałka sondy Lambda (od maja 2005) Z28 – Grzałka sondy Lambda 2 2 (od maja 2007)
F12	15	G39 – Sonda Lambda (AXW, BAG, BCA, BKG, BLP, BLX i BLY) (do maja 2005) G108 – Sonda Lambda 2 (AXW, BLX i BLY) (do maja 2005) G130 – Sonda Lambda za katalizatorem (BCA) (do maja 2005 r.) J583 – Jednostka sterująca czujnika NOx (BAG, BKG i BLP) (do maja 2005 r.)
F12	10	Z29 – Grzałka sondy Lambda 1 za katalizatorem (od maja 2005) Z30 – Grzałka sondy Lambda 2 za katalizatorem (od maja 2007)
F13	15	J217 – Sterownik automatycznej skrzyni biegów (do maja 2005 r.) J743 – Mechatronika skrzyni biegów z podwójnym sprzęgłem
F13	30	J743 – Mechatroniczna jednostka sterująca (od maja 2007 r.)
F14	–	Nie przypisano
F15	40	B – Rozrusznik (terminal 50) (do maja 2005 r.)
F15	10	V50 – Pompa obiegowa chłodziwa (od maja 2005 r.)
F 16	15	J527 – Jednostka sterująca elektroniką kolumny kierownicy (do maja 2005 r.)
F 16	5	J104/J527 – Jednostka sterująca kolumny kierownicy (od maja 2005 r.)
F17	10	J285 – Wyświetlacz jednostki sterującej we wkładce tablicy rozdzielczej (do maja 2005 r.)
F17	5	J285 – Jednostka sterująca we wkładce tablicy rozdzielczej (od maja 2005 r.)
F18	30	J608 – Jednostka sterująca pojazdu specjalnego (do maja 2005 r.) R12 – Wzmacniacz (od maja 2005 r.) J608 – Jednostka sterująca do pojazdów specjalnych (od maja 2007 r.)
F19	15	R – Radio J503 – Jednostka sterująca z wyświetlaczem systemu radiowego i nawigacyjnego (do maja 2005 r.) R19 – Cyfrowe radio satelitarne (od maja 2007 r.)
F20	10	J412 – Jednostka sterująca elektroniką obsługi telefonu komórkowego (telefon/przygotowanie do telefonu) J503 – Jednostka sterująca z wyświetlaczem do systemu radia z nawigacją (od maja 2005 r.)
F20	5	J412 – Jednostka sterująca elektroniką obsługi telefonu komórkowego (od listopada 2005 r.)
F21	–	Nie przypisano
F22	–	Nie przypisano
F23	10	Nieprzypisany (do maja 2005 r.) J623 – Sterownik silnika (od maja 2005 r.) J271 – Przekaźnik zasilania prądem Motronic (100) (od maja 2005 r.)
F23	5	J623 – Jednostka sterująca silnika (od listopada 2005 r.)
F24	10	J533 – Interfejs diagnostyczny magistrali danych (do maja 2005 r.)
F24	5	J533 – Interfejs diagnostyczny magistrali danych (od maja 2005 r.)
F25	40	Nieprzypisany (do maja 2007 r.) J519 – Pokładowa jednostka sterująca zasilaniem (A1) (od maja 2007 r.)
F26	10	J220 – Jednostka sterująca Motronic (do maja 2005 r.) Nieprzypisany (od maja 2005 r.)
	5	J248 – Jednostka sterująca układu bezpośredniego wtrysku oleju napędowego (do maja 2005 r.) J317 – Przekaźnik zasilania napięciowego zacisku 30 (do maja 2007 r.)
	40	J519 – Pokładowa jednostka sterująca zasilaniem (D1) (od maja 2007 r.)
F27	10	N79 – Element grzejny odpowietrznika skrzyni korbowej (do maja 2005 r.) Nieprzypisany (od maja 2005 r.)
F28	20	J217 – Sterownik automatycznej skrzyni biegów (do maja 2005 r.) F125 – Przełącznik wielofunkcyjny (do maja 2005 r.)
F28	25	J623 – Jednostka sterująca silnika (od maja 2005 r.)
F29	20	N… – Cewki zapłonowe 1-4 ze stopniem wyjściowym (do maja 2005) N… – Cylindry wtryskiwaczy 1-4 (do maja 2005)
F29	5	J496 – Dodatkowy przekaźnik pompy płynu chłodzącego (od maja 2005 r.) J299 – Przekaźnik wtórnej pompy powietrza (od maja 2005 r.)
F30	20	J162 – Jednostka sterująca nagrzewnicą (do maja 2005 r.) J485 – Przekaźnik pracy nagrzewnicy pomocniczej (od maja 2005 r.)
F31	25	V – Silnik wycieraczek szyby przedniej (do maja 2005 r.)
F31	30	V – Silnik wycieraczek szyby przedniej (od maja 2005 r.)
F32	10	N… – Wtryskiwacze (do maja 2005 r.) Nieprzypisane (od maja 2005 r.)
F33	15	G6 – Pompa ciśnieniowa układu paliwowego (do maja 2005 r.) Nie przydzielona (od maja 2005 r.)
F34	–	Nie przypisano
F35	–	Nie przypisano
F36	–	Nie przypisano
F37	–	Nie przypisano
F38	10	V48 – Silnik sterujący zasięgiem lewego reflektora (do maja 2005 r.) V49 – Silnik sterujący zasięgiem prawego reflektora (do maja 2005 r.) J293 – Sterownik wentylatora chłodnicy (od maja 2005 r.) N205 – Zawór sterujący wałka rozrządu wydechu 1 (od listopada 2005 r.) N112 – Zawór wlotu powietrza wtórnego (od maja 2007) N321 – Zawór klapy wylotu 1 (od maja 2007) N320 – Zawór wlotu powietrza wtórnego 2 (od maja 2007) V144 – Pompa diagnostyczna układu paliwowego (od maja 2007) N80 – Filtr z węglem aktywnym zawór elektromagnetyczny 1 (od maja 2007) N156 – Zawór wlotu powietrza wtórnego (od maja 2007) N318 – Zawór sterujący wałka rozrządu wydechu 1 (od maja 2007)
F39	5	G226 – Czujnik poziomu i temperatury oleju (do listopada 2005 r.) F – Włącznik świateł hamowania (do listopada 2005 r.) F47 – Włącznik pedału hamulca (od listopada 2005 r.) G476 – Czujnik położenia sprzęgła (od listopada 2005 r.)
F40	20	Uchwyt bezpieczników tablicy rozdzielczej (SC1-SC6, SC7-SC11, SC29-SC31) (do maja 2005) N70 – Cewka zapłonowa 1 ze stopniem wyjściowym (od maja 2005) N127 – Cewka zapłonowa 2 ze stopniem wyjściowym (od maja 2005) N291 – Cewka zapłonowa 3 ze stopniem wyjściowym (od maja 2005) N292 – Cewka zapłonowa 4 ze stopniem wyjściowym (od maja 2005)
F41	–	Nie przypisano
F42	10	G70 – Miernik masy powietrza (AZV, BKC, BKD, BDK, BJB) J757 – Przekaźnik zasilania prądem podzespołów silnika (od listopada 2005 r.)
F42	5	J49 – Przekaźnik 2 elektrycznej pompy paliwa (BGU, BCA) J271 – Przekaźnik zasilania prądem Motronic (do listopada 2005 r.)
F43	30	Nieprzypisany (do maja 2005) N70 – Cewka zapłonowa 1 ze stopniem wyjściowym (od maja 2005) N127 – Cewka zapłonowa 2 ze stopniem wyjściowym (od maja 2005) N291 – Cewka zapłonowa 3 ze stopniem wyjściowym (od maja 2005) N292 – Zapłon Cewka 4 ze stopniem wyjściowym (od maja 2005) N323 – Cewka zapłonowa 5 ze stopniem wyjściowym (od maja 2005) N324 – Cewka zapłonowa 6 ze stopniem wyjściowym (od maja 2005)
F44	–	Nie przypisano
F45	–	Nie przypisano
F46	–	Nie przypisano
F47	40	J519 – Pokładowa jednostka sterująca zasilaniem (do listopada 2005 r.)
F47	30	J519 – Pokładowa jednostka sterująca zasilaniem (D/1 po lewej) (od listopada 2005 r.)
F48	40	J519 – Pokładowa jednostka sterująca zasilaniem (do listopada 2005 r.)
F48	30	J519 – Pokładowa jednostka sterująca zasilaniem (A/1 po prawej) (od listopada 2005 r.)
F49	40	Nieprzypisany (do maja 2005 r.) J681 – Przekaźnik napięcia zasilania zacisku 15 2 (od maja 2005 r.) SF2 – Bezpiecznik w uchwycie bezpiecznika F (bateria tylna) (od listopada 2005 r.) J519 – Pokładowa jednostka sterująca zasilaniem (L1) (od listopada 2005 r.) )
F50	–	Nie przypisano
F51	50	Q10 – Świeca żarowa 1 (do maja 2005 r.) Q11 – Świeca żarowa 2 (do maja 2005 r.) Q12 – Świeca żarowa 3 (do maja 2005 r.) Q13 – Świeca żarowa 4 (do maja 2005 r.)
F51	40	J299/V101 – Przekaźnik pompy powietrza wtórnego (od maja 2005 r.)
F52	50	J519 – Pokładowa jednostka sterująca zasilaniem SC40-SC42, SC46, SC47, SC49 (do maja 2005 r.)
F52	40	J59 – przekaźnik odciążający styku X (od maja 2005 r.)
F53	50	Wyłącznik bezpieczeństwa regulacji siedziska S44 – bezpiecznik termiczny regulacji siedziska 1, SB111 – Połączenie dodatnie 1 (30a) (od listopada 2005)
F54	50	J293 – Jednostka sterująca wentylatora chłodnicy (do maja 2005 r.) Nieprzypisany (od maja 2005 r.)
Przekaźnik
A1	Przekaźnik zasilania napięciowego zacisku 15 -J329- (433) (do maja 2005 r.) Przekaźnik zasilania prądowego Motronic -J271- (100) (do listopada 2005 r.) Przekaźnik zasilania prądowego komponentów silnika -J757- (167) (od listopada 2005 r.)
A2	Przekaźnik napięcia zasilania zacisku 50 -J682- (433) (do maja 2005 r.) Dodatkowy przekaźnik pompy płynu chłodzącego -J496- (100) (od maja 2005 r.)
A3	Przekaźnik zasilania prądowego elementów silnika -J757- (167) (do maja 2005 r.) Nieprzypisany (od listopada 2005 r.)
A4	Przekaźnik zasilania napięciowego zacisku 30 -J317- (458) (do maja 2005 r.) Przekaźnik zasilania prądowego komponentów silnika -J757- (167) (do listopada 2005 r.) Przekaźnik zasilania prądowego Motronic -J271- (100) (od maja 2005 r.)

Numer	Ampery [A]	Opis
1	150	C – Alternator (90A/120A)
1	200	C – Alternator (1401A) TV2 – Złącze okablowania zacisku 30 (tylny akumulator)
2	80	J500 – Sterownik wspomagania kierownicy V187 – Elektromechaniczny silnik wspomagania kierownicy
3	50	J293 – Jednostka sterująca wentylatora chłodnicy V7 – Wentylator chłodnicy V177 – Wentylator chłodnicy 2 (500 W)
4	80	Nieprzypisany (do maja 2005 r.) Bezpieczniki na uchwycie bezpieczników C, po lewej stronie pod deską rozdzielczą: SC32-SC 37, Bezpiecznik termiczny regulacji fotela kierowcy 1 – 30A (od maja 2005) Nieprzypisany (od listopada 2005)
5	50 80	Bezpieczniki na uchwycie bezpieczników C, po lewej pod tablicą rozdzielczą SC12-SC17, SC19, SC22-SC27, SC32-SC38, SC43-SC45 (do maja 2005), (od maja 2007)
	100	J604 – Dodatkowa nagrzewnica powietrza (od maja 2005 r.) Z35 – Pomocniczy element nagrzewnicy powietrza (od maja 2005 r.)
	50	Bezpieczniki na uchwycie bezpieczników C, po lewej pod tablicą rozdzielczą SC12-SC17, SC19, SC22-SC27, SC32-SC38, SC43-SC45 (od listopada 2005)
6	125	SF1 – Bezpiecznik 1 na uchwycie bezpiecznika F (bateria tylna) (do maja 2005 r.), (od listopada 2005 r.)
6	100 80	Bezpieczniki na uchwycie bezpieczników C, po lewej stronie pod tablicą rozdzielczą: SC18-SC20, SC22-SC28, SC43-SC45 wyposażenie opcjonalne (od maja 2005)
7	50	Nieprzypisany (do maja 2005), (od listopada 2005) Bezpieczniki na uchwycie bezpieczników C, po lewej stronie pod tablicą rozdzielczą: SC22-SC27 (od maja 2005)

Nośnik przekaźnika na pokładowej jednostce sterującej zasilaniem (po lewej pod tablicą rozdzielczą)

Numer	Ampery [A]	Funkcja/komponent
A	30	bezpiecznik termiczny regulacji fotela 1 -S44- (od maja 2004)
B	30	bezpiecznik termiczny regulacji fotela 1 -S44- (do kwietnia 2004 r.)
Przekaźnik
1	Przekaźnik dmuchawy świeżego powietrza -J13- (53) (tylko z nagrzewnicą pomocniczą) Przekaźnik niskiej mocy cieplnej -J359- (373)
2	Przekaźnik pracy dodatkowej nagrzewnicy -J485- (449) Przekaźnik wysokiej mocy cieplnej -J360- (370) Przekaźnik pompy powietrza wtórnego -J299- (100)
3	Przekaźnik układu spryskiwaczy reflektorów -J39- (53) Przekaźnik napięcia zasilania zacisku 50 -J682- (449/53)
4	Dodatkowy przekaźnik pompy płynu chłodzącego -J496- (449) (BLG) Przekaźnik zasilania paliwem -J643- (449) (BCA) Przekaźnik pompy paliwa -J17- (449) Przekaźnik układu spryskiwaczy reflektorów -J39- (53)
5	Przekaźnik zasilania napięciowego zacisku 50 -J682- (433/53) Przekaźnik pompy paliwa -J17- (449) (J17- i -J485- to miniprzekaźniki i można je znaleźć w gnieździe przekaźnika) Przekaźnik pracy grzałki pomocniczej -J485- ( 449) (J17- i -J485- to miniprzekaźniki i można je znaleźć w gnieździe przekaźnika)

Przypisanie przekaźnika na nośniku przekaźnika na pokładowej jednostce sterującej zasilaniem

Numer	Przekaźnik
1	Przekaźnik dmuchawy świeżego powietrza -J13- (do maja 2005 r.) Przekaźnik zasilania napięciowego zacisku 15 2 -J681-
2	Podgrzewany przekaźnik lusterek zewnętrznych -J99- (449)
3	Podgrzewany przekaźnik tylnej szyby -J9- (53)
4	Przekaźnik klaksonu -J413- (449)
5	Przekaźnik odciążający styk X -J59- (460)
6	Podwójny przekaźnik pompy spryskiwacza 2 -J730- (404)
7	Podwójny przekaźnik pompy spryskiwacza 1 -J729- (404)
8	Nie przypisano
9	Przekaźnik napięcia zasilania zacisku 30 2 -J689- (449)
