Volkswagen Bora, Vento, Jetta 4 (1998-2005) – skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Volkswagen Bora, Vento, Jetta 4

Dotyczy pojazdów nowych w latach:

1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

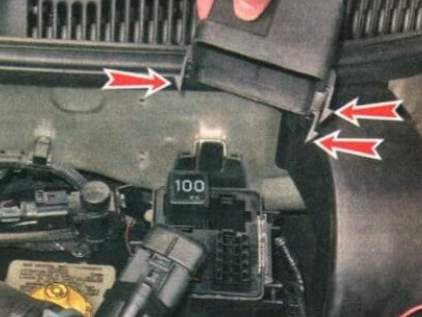

Komora silnika

Znajduje się na pokrywie akumulatora. Składa się z działu bezpieczników i bezpieczników dużej mocy.

Opis

Przedział pasażerski

Skrzynka bezpiecznikowa

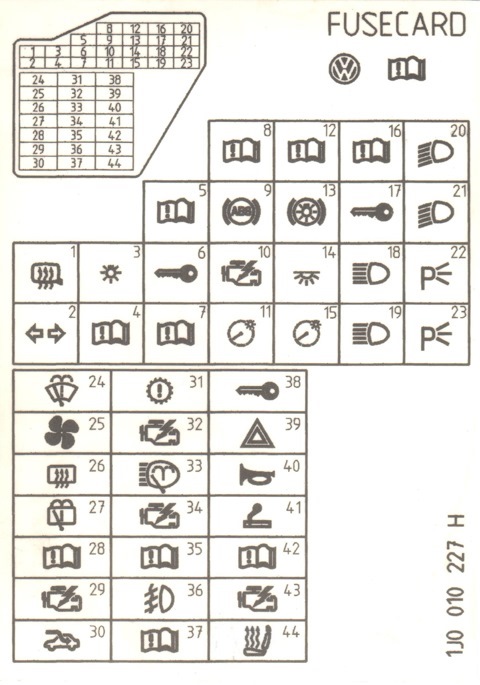

Znajduje się na lewym końcu deski rozdzielczej i jest zakryty osłoną ochronną. Na odwrocie powinien znajdować się aktualny schemat z oznaczeniem bezpieczników.

Opis

Skrzynka przekaźnikowa

Jednostka główna z przekaźnikiem znajduje się pod samym panelem, po stronie kierowcy.

Opis

• 1 – panel główny;
• 2 – dodatkowy panel;
• K1 – przekaźnik klaksonowy;
• K2 – przekaźnik przełączający styku „X”;
• K4 – przekaźnik pompy paliwa;
• K5 – sterownik wycieraczek;
• K5 – centralka ogrzewania przedniego fotela pasażera;
• K6 – sterownik ogrzewania fotela kierowcy;
• K7 – przekaźnik odcinający lampki sygnalizacyjne hamulca;
• K8 – przekaźnik zapalniczki;
• k11 – przekaźnik blokady świateł cofania i rozrusznika;
• S37 – dodatkowy bezpiecznik do podnośników szyb;
• S111 – dodatkowy bezpiecznik przeciwkradzieżowy;
• S114 – dodatkowy bezpiecznik przeciwkradzieżowy.

Może być przekaźnik: włączający pompę powietrza wtórnego lub świece żarowe. Wskaźnik kierunku i przekaźnik alarmu są wbudowane w sam przełącznik alarmu. Jednostka sterująca wentylatorami elektrycznymi układu chłodzenia jest zamontowana na lewej podłużnicy pod akumulatorem.
