Volkswagen Beetle A5 (2011-2019) – skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Volkswagen Beetle A5

Dotyczy pojazdów nowych w latach:

2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

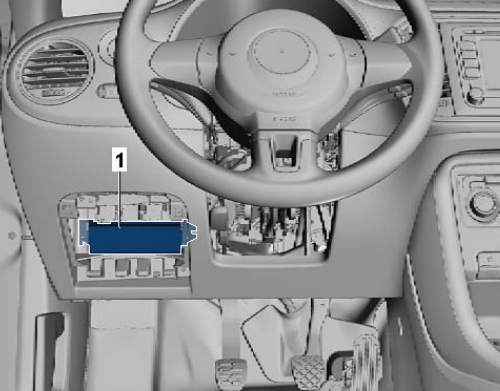

Przedział pasażerski

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.

Należy pamiętać, że pozostałe przekaźniki znajdują się właśnie tam.

Opis

1. 5A – BU 2 kontrola martwych punktów
2. 10A – Jednostka sterująca modułu połączeń alarmowych i jednostki komunikacyjnej
3. 5A – BU kombinacji urządzeń
4. 5A – Odbieranie – nadawanie urządzenia telefonicznego
5. 10A – jednostka sterująca zestawu wskaźników, jednostka sterująca zasilaniem pokładowym, lewe światło przeciwmgielne
6. 10A – Przycisk odblokowujący w klamce tylnej klapy, kamera cofania
7. 5A – ściemniacz przełączników i podświetlenia zestawu wskaźników, podświetlenie tablicy rejestracyjnej
8. 10A-Pompa spryskiwacza przedniej szyby
9. 5A – Jednostka sterująca poduszek powietrznych, lampka ostrzegawcza wyłączenia poduszki powietrznej pasażera z przodu, jednostka sterująca rozpoznawania zajętości siedzenia
10. 15A – Przerywany włącznik wycieraczek
11. 5A – Włącznik oświetlenia
12. rezerwa
13. 5A – Przycisk trybu Start-stop, Przełącznik składanego lusterka, Przycisk wskaźnika ciśnienia w oponach, Przełącznik świateł cofania, Czujnik wysokiego ciśnienia, Czujnik zanieczyszczenia powietrza, Sterownik nagrzewnicy, Sterownik wspomagania parkowania, Sterownik systemu śledzenia pojazdu, Elektrochromowe lusterko wewnętrzne, Dysza spryskiwacza rezystor grzewczy
14. 10A – Przełącznik tempomatu, Przełącznik Tiptronic, Czujnik poziomu i temperatury oleju, Dodatkowe przyrządy, Sterownik ABS, Sterownik zestawu wskaźników, Sterownik wspomagania kierownicy, Sterownik kolumny kierownicy, Stabilizator napięcia, Interfejs diagnostyczny magistrali danych, Sterownik pompy paliwa, Sterownik czujnika dźwigni zmiany biegów, sterownik silnika, rezystor grzewczy wentylacji skrzyni korbowej
15. 5A – ściemniacz przełączników i podświetlenia zestawu wskaźników, przepływomierz powietrza, jednostka sterująca systemu tłumienia drgań, siłownik sterowania zasięgiem reflektorów, złącze, 16-stykowe, złącze diagnostyczne.
16. 5A – Jednostka sterująca silnika
17. 10A – Czujnik systemu monitorowania wnętrza, czujnik przechyłu pojazdu, syrena alarmowa
18. 15A – Lampa lewego światła mijania
19. 15A – Lampa prawego światła mijania
20. 10A – Przełącznik tiptronic, jednostka sterująca nagrzewnicy, jednostka sterująca automatycznej
    skrzyni biegów, jednostka sterująca Climatronic, jednostka sterująca klimatyzacji, jednostka sterująca czujnika dźwigni zmiany biegów, elektromagnes blokady wyciągania kluczyka zapłonu
21. 15A – Pokładowa jednostka sterująca zasilaniem
22. 5A – Wyłącznik zapłonu i rozrusznika, Jednostka sterująca śledzenia pojazdu
23. 10A – Czujnik deszczu i światła, Pokładowa jednostka sterująca zasilaniem, Transceiver telefoniczny, Jednostka sterująca dla modułu wywołań alarmowych i jednostki komunikacyjnej, Złącze, 16-pin -T16-, złącze diagnostyczne, Urządzenia dodatkowe
24. 10A – Pokładowa jednostka sterująca zasilaniem, Centralka kontroli uprawnień dostępu i startu, El. blokada kolumny kierownicy, interfejs diagnostyczny magistrali danych,
25. 10/25A Sterownik automatycznej skrzyni biegów, przełącznik wielofunkcyjny, jednostka mechatroniczna DSG
26. 30A – Pompa próżniowa układu hamulcowego
27. rezerwa
28. 25A – Zacisk 75 przekaźnik zasilania 1
29. 5A – Pokładowa jednostka sterująca zasilaniem
30. 20A – Dioda blokująca, Zapalniczka, Gniazdo 12V.
31. 30A – Włącznik światła
32. 15A – Przełącznik świateł przeciwmgielnych
33. 40A – Jednostka sterująca nagrzewnicą, Jednostka sterująca klimatyzacją
34. 10/15A – centralka zestawu wskaźników, centralka zasilania pokładowego, lampa lewego reflektora drogowego, lampa prawego reflektora drogowego, reflektory
35. 1A – Jednostka sterująca kolumny kierownicy
36. 30A – Pokładowa jednostka sterująca zasilaniem
37. 5A – Lampa lewego modułu oświetlenia dziennego
38. 5A – Lampa modułu prawego światła do jazdy dziennej
39. 30A – Przekaźnik ręcznego światła mijania i sygnału świetlnego (światła drogowe)
40. rezerwa
41. rezerwa
42. rezerwa
43. 30A – Jednostka sterująca przednich drzwi pasażera
44. 30A – Pokładowa jednostka sterująca zasilaniem
45. 30A – Sterownik drzwi kierowcy
46. rezerwa
47. 20A – Przekaźnik pompy paliwa
48. 30A – Pokładowa jednostka sterująca zasilaniem
49. 40A – Jednostka sterująca wentylatora nawiewnego
50. 30A – Jednostka sterująca ogrzewaniem przednich siedzeń
51. 30A – Sterownik szyberdachu przesuwnego
52. 20A – Pokładowa jednostka sterująca zasilaniem
53. 20A – Pokładowa jednostka sterująca zasilaniem
54. 25A – Jednostka sterująca automatycznej skrzyni biegów
55. 20A – włącznik światła, światło mijania i włącznik światła (w tym światła drogowe)
56. 20A – Pokładowa jednostka sterująca zasilaniem
57. 25A – Jednostka sterująca z wyświetlaczem układu radia z nawigacją, jednostka główna
58. 10A – Przekaźnik systemu dozowania środka redukującego
59. rezerwa
60. rezerwa.

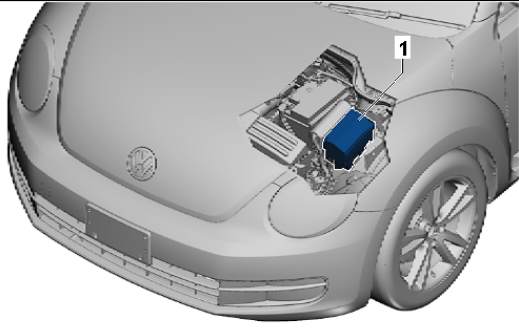

Komora silnika

Znajduje się obok akumulatora, pod pokrywą ochronną.

Opis

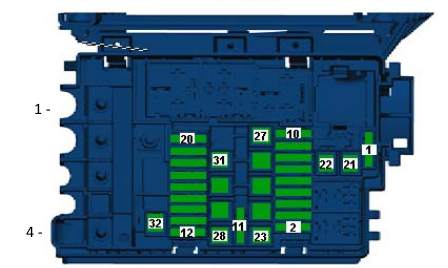

Wkładki bezpiecznikowe dużej mocy

1. 200A – Generator
2. rezerwa
3. 80A – Jednostka sterująca wspomagania kierownicy
4. 80A – Bezpieczniki

Opis

1. rezerwa
2. 20/30A – Jednostka sterująca silnika
3. 5A – Jednostka sterująca wentylatora chłodnicy
4. 15A – Lambda – sonda
5. 10A – Sonda lambda, Przekaźnik elektrycznej pompy paliwa, Przekaźnik rezystancji ogrzewania, Elektrozawór ograniczający ciśnienie turbosprężarki, Rezystor grzewczy wentylacji skrzyni korbowej, Zawór sterujący wałka rozrządu 1, Zawór obejściowy turbosprężarki, Zawór klapowy kolektora dolotowego, Zawór przełączający chłodnicy recyrkulacyjnej, Diagnostyczna pompa paliwa
6. 10A – Przekaźnik pompy paliwa, przekaźnik pompy powietrza wtórnego, przekaźnik
   zasilania silnika, zawór elektromagnetyczny ograniczający ciśnienie turbodoładowania, zawór elektromagnetyczny adsorbera, zawór klapowy kolektora dolotowego, zawór regulacji ciśnienia oleju
7. 20 / 30A – Korpus przepustnicy, Cewka zapłonowa 1 ze stopniem wyjściowym, Cewka zapłonowa 2 ze stopniem wyjściowym, Cewka zapłonowa, Regulator ciśnienia paliwa, Zawór dozujący paliwo.
8. 10A – Miernik masy powietrza, Przekaźnik pompy paliwa, Zawór elektromagnetyczny ograniczenia ciśnienia doładowania, Zawór elektromagnetyczny 1 adsorbera, Zawór 1 nastawnika wałka rozrządu, Zawór 2 układu recyrkulacji spalin, Zawór obejściowy turbosprężarki, Sprzęgło elektromagnetyczne dmuchawa napędowa, zawór regulacji ciśnienia oleju, zawór regulacji płynu chłodzącego, pompa obiegowa płynu chłodzącego 2
9. 10A – Przekaźnik do pompowania chłodziwa po wyłączeniu. Sterownik silnika, Sterownik świec żarowych, Przekaźnik niskiej mocy grzewczej, Przekaźnik wysokiej mocy grzewczej, Przekaźnik dodatkowej pompy płynu chłodzącego, Przekaźnik zasilania elektroniki silnika, Regulator ciśnienia paliwa, Pompa obiegowa płynu chłodzącego 2
10. 5A – Czujnik położenia pedału sprzęgła, włącznik światła hamowania
11. rezerwa
12. rezerwa
13. 30A – Stabilizator napięcia, Jednostka sterująca z wyświetlaczem systemu radia z nawigacją, Jednostka sterująca systemu nawigacji,
    Jednostka główna
14. 10A – przekaźnik zasilania Motronic, przekaźnik zasilania zacisku 30, jednostka sterująca silnika
15. 10A – Przekaźnik syreny alarmowej
16. 40A – Wzmacniacz
17. 15 / 30A – Jednostka mechatroniczna skrzyni biegów DSG
18. 15A – Blok Mechatronik KP DSG
19. 5A – Pokładowa jednostka sterująca zasilaniem (akumulator)
20. 30A – Pokładowa jednostka sterująca zasilaniem
21. 40 / 50A – Element grzewczy do dodatkowej nagrzewnicy powietrza, Silnik pompy powietrza wtórnego
22. 40A – Element grzewczy dodatkowej nagrzewnicy powietrza
23. rezerwa
24. 40 / 50A – Zacisk 75 przekaźnik zasilania 1
25. 40A – Zacisk 15 przekaźnik zasilania
26. 50A – Jednostka sterująca świec żarowych
27. 50A – Jednostka sterująca wentylatora chłodnicy
28. 20/30A – Przekaźnik pompy paliwa, przekaźnik mocy elementów elektronicznych silnika
29. rezerwa
30. 40A – jednostka sterująca ABS
31. 40A – jednostka sterująca ABS
32. 40A – Element grzewczy dodatkowej nagrzewnicy powietrza, Silnik pompy powietrza wtórnego

Istnieją również oddzielne elementy przekaźnika: świece żarowe, wentylator chłodzący itp.
