Toyota Tundra (2007-2013) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
25 stycznia, 2023

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Toyota Tundra (XK50)

Dotyczy pojazdów produkowanych w latach:

2007, 2008, 2009, 2010, 2011, 2012, 2013.

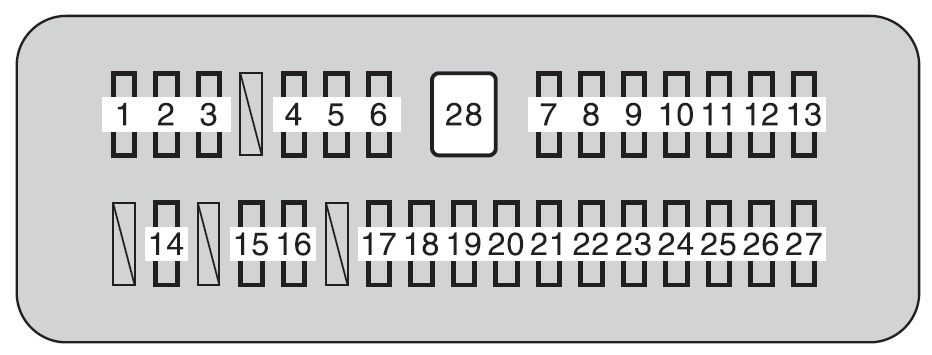

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się pod deską rozdzielczą (zdjąć pokrywę, aby uzyskać dostęp).

Toyota Tundra (2007-2013) - skrzynka bezpieczników i przekaźników

Numer	Nazwa	Ampery [A]	Opis
1		15A	Gniazdo zasilania (115 V)
2		30A	Elektrycznie sterowany przedni fotel kierowcy
3	DR/LCK	25A	System komunikacji multipleksowej
4	OBD	7,5A	System diagnostyki pokładowej
5	PWR_OUTLET	15A	Gniazdka elektryczne
6	CARGO LP	7,5A	Lampa ładunkowa
7	AM1	7,5A	System blokady zmiany biegów, system uruchamiania
8		7,5A	System klimatyzacji
9	MIR	15A	Sterowanie zewnętrznym lusterkiem wstecznym, ogrzewanie zewnętrznych lusterek wstecznych
10		20A	elektryczne szyby
11		30A	Fotel pasażera z przodu sterowany elektrycznie
12	TI&TE	15A	Tylna klapa bagażnika i power teleskopowy
13		25A	Elektryczny szyberdach
14	ECU-IG №1	7,5A	Układ przeciwblokujący, system kontroli stabilności pojazdu, system komunikacji multipleksowej, intuicyjny system wspomagania parkowania, elektrycznie sterowany przedni fotel kierowcy, elektrycznie pochylany i teleskopowy, blokada zmiany biegów, system ostrzegania o ciśnieniu w oponach, licznik akcesoriów, holowanie przyczepy, gniazdko elektryczne, elektryczny szyberdach
15	LH-IG	7,5A	Światła cofania, system ładowania, wskaźnik i mierniki, kierunkowskazy, system klimatyzacji, podgrzewane siedzenia, odmgławiacz tylnej szyby
16	Napęd na 4 koła	20A	System sterowania napędem na cztery koła
17	WSH	20A	Spryskiwacze
18		30A	Wycieraczka i spryskiwacz
19	ECU-IG №2	7,5A	System komunikacji multipleksowej
20		15A	Światła tylne, światła przyczepy (światła tylne), światła postojowe, zewnętrzne światła na nogi
21		10 A	System klimatyzacji
22		7,5A	2007-2009: nieużywany; 2010-2013: Światła przyczepy
23	SEAT-HTR	20A	Podgrzewacze siedzeń lub podgrzewane i wentylowane siedzenia
24	PŁYTA	7,5A	Oświetlenie tablicy rozdzielczej, oświetlenie schowka na rękawiczki, licznik akcesoriów, system audio, monitor wsteczny, system nawigacji, system rozrywki dla tylnych siedzeń, wskaźniki i mierniki, system klimatyzacji
25	AKC	7,5A	Licznik akcesoriów, system audio, system rozrywki dla tylnych siedzeń, monitor widoku z tyłu, system nawigacji, światła cofania, światła przyczepy (światła cofania), system komunikacji multipleksowej, gniazdko elektryczne, zewnętrzne lusterko wsteczne
26	BK/UP LP	10 A	Światło cofania, wskaźniki i mierniki
27	CIG	15A	2007-2010: Zapalniczka; 2011-2013: Nieużywany
28	MOC №1	30A	Elektryczne szyby, elektryczne tylne szyby

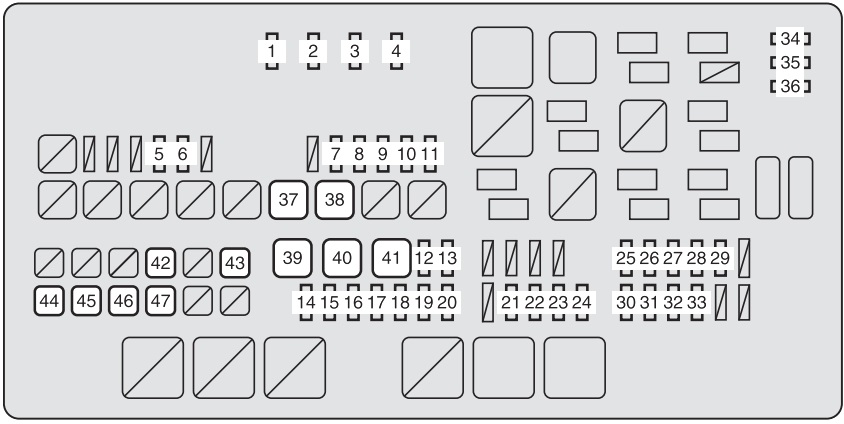

Skrzynka bezpieczników komory silnika

Toyota Tundra (2007-2013) - skrzynka bezpieczników i przekaźników

Numer	Nazwa	Ampery [A]	Opis
1	A/F	15A	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
2		10 A	Klakson
3	EFI nr 1	25A	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
4		30A	Bezpieczniki INJ, MET, IGN
5		20A	Odmrażacz przedniej szyby
6		30A	Światła przyczepy (światła tylne)
7		25A	2007-2009: nieużywany; 2010-2013: Elektryczne szyby
8		30A	Elektryczne tylne szyby
9		15A	Przednie światła przeciwmgielne
10		15A	Światła stopu, wysoko zamontowane światło stopu, system kontroli stabilności pojazdu, układ przeciwblokujący, system blokady zmiany biegów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, konwerter holowniczy
11		30A	Sterownik hamulca przyczepy
12	IMB	7,5A	2007-2009: System immobilizera silnika; 2010-2013: Wielopunktowy układ wtrysku paliwa/ sekwencyjny wielopunktowy układ wtrysku paliwa
13	AM2	7,5A	System startowy
14		30A	Konwerter holowniczy
15	AI_PMP_HTR (lub AI-HTR)	10 A	2007-2010: nieużywany; 2011-2013: Układ wtrysku powietrza
16	ALT-S	5A	System ładowania
17	TURN-HAZ	15A	Kierunkowskazy, światła awaryjne, konwerter holowniczy
18	F/PMP	15A	Brak obwodu
19	ETCS	10 A	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektryczny układ sterowania przepustnicą
20	MET-B	5A	Licznik i mierniki
21	AMP	30A	System audio, monitor widoku z tyłu, system nawigacji, system rozrywki dla tylnych siedzeń
22	RAD №1	15A	System audio, monitor widoku z tyłu, system nawigacji, system rozrywki dla tylnych siedzeń
23	ECU-B1	7,5A	System komunikacji Multiplex, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, automatyczne przeciwodblaskowe wewnętrzne lusterko wsteczne, gniazdka elektryczne, elektrycznie sterowany przedni fotel kierowcy, elektrycznie pochylany i elektrycznie teleskopowy
24		7,5A	Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie toaletki, oświetlenie włącznika silnika, oświetlenie na nogi, licznik akcesoriów
25		15A	Reflektor lewy (światło drogowe)
26		15A	Reflektor lewy (światło mijania)
27	INJ	10 A	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ zapłonowy
28		7,5A	Mierniki i mierniki
29	IGN	10 A	System poduszek powietrznych SRS, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, system immobilizera silnika (2007-2009), tempomat
30		15A	Reflektor prawy (światło drogowe)
31		15A	Reflektor prawy (światło mijania)
32	EFI nr 2	10 A	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, pompa wykrywania nieszczelności
33		5A	Brak obwodu
34	ZAPASOWY	5A	Zapasowy bezpiecznik
35	ZAPASOWY	15A	Zapasowy bezpiecznik
36	ZAPASOWY	30A	Zapasowy bezpiecznik
37		40A	Odmgławiacz tylnej szyby
38	BATT	40A	Holowanie przyczepy
39	ABS1	50A	Układ przeciwblokujący, system kontroli stabilności pojazdu
40	ABS2	40A	Układ przeciwblokujący, system kontroli stabilności pojazdu
41		30A	System startowy
42	HTR	50A	System klimatyzacji
43	LH-J/B	150A	AM1, TAIL, PANEL, ACC, CIG, LH-IG, 4WD, ECU-IG №1, BK/UP LP, SEAT-HTR, A/C IG, ECU-IG №2, WSH, WYCIERACZKA, OBD, A/ Bezpieczniki C, TI&TE, FR P/SEAT RH, MIR, DR/LCK, FR P/SEAT LH, CARGO LP, PWR OUTLET, POWER №1
44	ALT	140A lub 180A	Bezpieczniki LH-J/B, HTR, SUB BATT, TOW BRK, STOP, FOG, TOW TAIL, DEICER
45		50A	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
46		50A	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
47		40A	Bezpieczniki HEAD LL, HEAD RL, HEAD LH, HEAD RH
