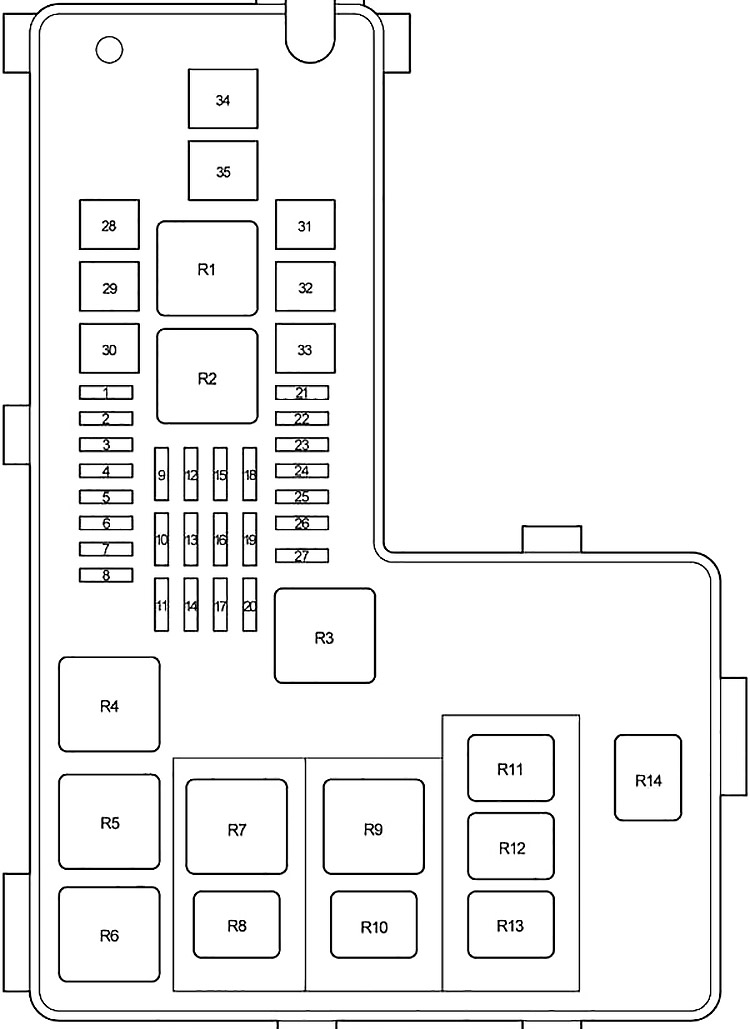

| 1 |
MIR HTR |
15 |
Ogrzewanie zewnętrznych lusterek wstecznych |
| 2 |
|
15 |
Przednie światła przeciwmgielne |
| 3 |
|
30 |
z pakietem holowniczym: Sterownik hamulca przyczepy |
| 4 |
BATT |
30 |
z pakietem do holowania: Akumulator pomocniczy przyczepy |
| 5 |
|
30 |
Światła przyczepy (światła tylne) |
| 6 |
– |
– |
– |
| 7 |
– |
– |
– |
| 8 |
– |
– |
– |
| 9 |
|
15 |
Gniazdo zasilania |
| 10 |
ECU-B |
5 |
System kontroli stabilności pojazdu, system klasyfikacji pasażerów z przodu |
| 11 |
H-LP RH |
10 |
Reflektor prawy (światło drogowe) |
| 12 |
|
15 |
Gniazdo zasilania |
| 13 |
|
10 |
Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie toaletki, oświetlenie wyłącznika zapłonu, oświetlenie stopnia, oświetlenie dodatkowe drzwi, światło ostrzegawcze otwartych drzwi |
| 14 |
H-LP LH |
10 |
Reflektor lewy (światło drogowe) |
| 15 |
EFI nr 2 |
10 |
Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, pompa wykrywania nieszczelności, układ kontroli emisji |
| 16 |
RADIO |
20 |
2003-2004: System audio |
| 25 |
2005-2006: System audio |
| 17 |
|
10 |
z systemem świateł do jazdy dziennej: Reflektor prawy (światło mijania) |
| 18 |
|
10 |
System klimatyzacji |
| 19 |
A/F |
20 |
2005-2006: Czujnik A/F |
| 20 |
|
10 |
z systemem świateł do jazdy dziennej: Reflektor lewy (światło mijania) |
| 21 |
ALT-S |
7,5 |
System ładowania |
| 22 |
ETCS |
10 |
2003-2004: |
| 2UZ-FE: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą |
| 15 |
2003-2004: |
| 5VZ-FE: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą |
| 10 |
2005-2006: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny system sterowania przepustnicą |
| 23 |
HAZ |
15 |
Światła awaryjne, kierunkowskazy, konwerter holowniczy |
| 24 |
EFI nr 1 |
20 |
Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, pompa paliwa, bezpiecznik „EFI №2” |
| 25 |
AM2 |
30 |
Układ zapłonowy, układ rozruchowy, bezpieczniki „IGN” i „STA”. |
| 26 |
|
30 |
Konwerter holowniczy |
| 27 |
– |
– |
Krótka szpilka |
| 28 |
AM1 |
40 |
Układ rozruchowy, bezpieczniki „ACC”, „WIP”, „4WD”, „ECU-IG”, „GAUGE” i „TURN” |
| 29 |
HTR |
50 |
Układ klimatyzacji, bezpiecznik „A/C”. |
| 30 |
J/B |
50 |
Bezpieczniki „POWER”, „CARGO LP”, „TAIL”, „OBD”, „HORN” i „STOP” |
| 31 |
ABS 2 |
40 |
2003: Układ przeciwblokujący |
| 50 |
2004-2006: Układ przeciwblokujący, system kontroli stabilności pojazdu |
| 32 |
ABS 3 |
30 |
2003-2004: Układ przeciwblokujący (2004: bez systemu kontroli stabilności pojazdu) |
| 50 |
2004: |
| z systemem kontroli stabilności pojazdu: układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji |
| 30 |
2005-2006: Układ przeciwblokujący, system kontroli stabilności pojazdu |
| 33 |
ST3 |
30 |
Układ rozruchowy, bezpiecznik „STA”. |
| 34 |
FL ALT |
100 |
2003-2005: |
| bez pakietu holowniczego: bezpieczniki „AM1”, „HTR”, „J/B”, „MIR HTR”, „FOG”, „TOW TAIL”, „PWR OUTLET 1” i „PWR OUTLET 2” |
| 120 |
2006: |
| bez pakietu holowniczego: bezpieczniki „AM1”, „HTR”, „J/B”, „MIR HTR”, „FOG”, „TOW TAIL”, „PWR OUTLET 1” i „PWR OUTLET 2” |
| 140 |
z pakietem holowniczym: „AM1”, „HTR”, „J/B”, „MIR HTR”, „FOG”, „TOW BRK”, „SUB BATT”, „TOW TAIL”, „PWR OUTLET 1” i „PWR WYJŚCIE 2” bezpieczniki |
| 35 |
– |
– |
– |
| Przekaźnik |
| R1 |
System świateł do jazdy dziennej (DRL nr 4) |
| R2 |
Opornik |
| R3 |
Reflektor (H-LP) |
| R4 |
Gniazdo zasilania (PWR OUTLET) |
| R5 |
Światła przeciwmgielne |
| R6 |
Podgrzewacz |
| R7 |
Dodatkowy akumulator przyczepy (SUB BATT) |
| R8 |
Ogrzewanie zewnętrznych lusterek wstecznych (MIR HTR) |
| R9 |
Światła tylne (TOW TAIL) |
| R10 |
Czujnik stosunku powietrza do paliwa (A/F HTR) |
| R11 |
Pompa paliwa (F/PMP) |
| R12 |
Przekaźnik otwarcia obwodu (C/OPN) |
| R13 |
EFI |
| R14 |
Rozrusznik (ST) |
