Toyota Sequoia (2003-2007) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
23 stycznia, 2023

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Toyota Sequoia

Dotyczy pojazdów nowych w latach:

2003, 2004, 2005, 2006, 2007.

Przedział pasażerski

Toyota Sequoia (2003-2007) - skrzynka bezpieczników i przekaźników

Numer	Nazwa	Ampery [A]	Opis
35		15	Światła tylne, oświetlenie dodatkowe tylnych drzwi, oświetlenie tablicy rejestracyjnej
36	ECU-IG	10	Układ ładowania, układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji (modele z napędem na dwa koła), aktywny system kontroli trakcji (modele z napędem na cztery koła), elektryczny szyberdach, system blokady tylnych drzwi, kierowca i pasażer z przodu system zamka drzwi, wskaźniki i liczniki, wyświetlacz wielofunkcyjny, automatyczne przeciwodblaskowe lusterko wsteczne, gniazdka elektryczne, system komunikacji multipleksowej
37	WSH	25	Wycieraczki i spryskiwacz
38	AC INW	15	Gniazdka elektryczne
39	IGN 2	20	System startowy
40	PWR NR 3	20	Szyba pasażera z tyłu (prawa strona)
41	PWR NR 4	20	Szyba pasażera z tyłu (lewa strona)
42	CIG	15	Systemy klimatyzacji, elektryczne sterowanie lusterkiem wstecznym, zapalniczka
43		7,5	System audio/wideo, gniazdka elektryczne, system komunikacji multipleksowej (system elektrycznego zamka drzwi, system bezpieczeństwa, system automatycznego zamykania drzwi, system automatycznego sterowania światłami, system opóźnienia wyłączania reflektorów, system automatycznego wyłączania świateł tylnych, system oświetlonego wejścia, system świateł do jazdy dziennej )
44	Napęd na 4 koła	20	Układ sterowania ADD, układ napędu na cztery koła
45		15	Światła stopu, światła stopu montowane wysoko, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system kontroli stabilności pojazdu, system kontroli trakcji (modele z napędem na dwa koła), aktywny system kontroli trakcji (modele z napędem na cztery koła), system komunikacji multipleksowej
46	OBD	7,5	System diagnostyki pokładowej
47		7,5	Oświetlenie deski rozdzielczej, oświetlenie schowka na rękawiczki, podgrzewanie siedzeń, zapalniczka, popielniczki, wyświetlacz wielofunkcyjny, system audio/wideo, licznik i mierniki, systemy klimatyzacji
48	PWR NR 1	25	System blokady drzwi kierowcy
49	WIP	25	Wycieraczka i spryskiwacze
50	IGN 1	10	System ładowania
51		25	Elektryczny szyberdach
52	PWR NR 2	25	System blokowania drzwi przednich pasażerów
53	HTR	10	Systemy klimatyzacji, elektryczny wentylator chłodzący, odmgławiacz tylnej szyby, ogrzewanie zewnętrznego lusterka wstecznego
54		15	Przednie światła przeciwmgielne
55		15	Światła cofania, podgrzewacze siedzeń, mierniki i mierniki, systemy klimatyzacji
55		15	Gniazdka elektryczne
57		15	Podgrzewacze siedzeń
60		30	Fotele przednie elektryczne
61	AM1	40	Bezpieczniki „HTR”, „CIG”, „GAUGE”, „RAD NO.2”, „ECU-IG”, „WIPER”, „WSH” i „4WD”
62	PWR NR 5	30	System zamka drzwi elektrycznych, system zamka tylnych drzwi

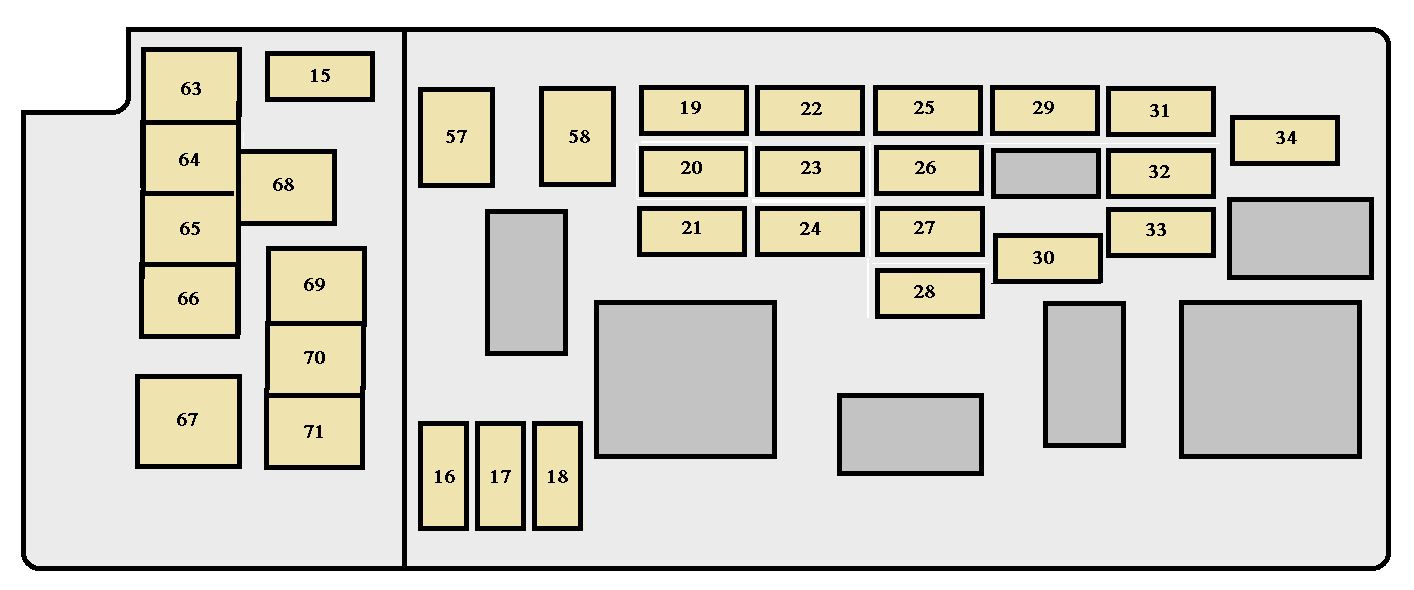

Skrzynka bezpieczników komory silnika

Toyota Sequoia (2003-2007) - skrzynka bezpieczników i przekaźników

Numer	Nazwa	Ampery [A]	Opis
15		25	Elektryczny wentylator chłodzący
16	ZAPASOWY	15	Zapasowy bezpiecznik
17	ZAPASOWY	20	Zapasowy bezpiecznik
18	ZAPASOWY	30	Zapasowy bezpiecznik
19	ETCS	10	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą
20	EFI NR 1	20	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, pokładowy system diagnostyczny
21	H-LP RH	15	Reflektor prawy (bez systemu świateł do jazdy dziennej)
22		30	Światła przyczepy (światła stopu, kierunkowskazy, światła tylne)
23	ALT-S	7,5	System ładowania
24	DRL	15	System świateł do jazdy dziennej (z systemem świateł do jazdy dziennej)
22	H-LP LH	15	Reflektor lewy (bez systemu świateł do jazdy dziennej)
25	AM2	25	Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą, bezpieczniki „IGN 1″ i „IGN 2″
26	TURN-HAZ	20	Kierunkowskazy, światła awaryjne
27	RADY NR 3	30	System audio/wideo
28		30	Układ rozruchowy, bezpiecznik „STA”.
29		10	Klakson
30	EFI NR 2	10	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
31		10	Środkowe oświetlenie wewnętrzne i osobiste, oświetlenie osobiste, oświetlenie bagażnika, system klimatyzacji, bezprzewodowy system zdalnego sterowania, mechanizm otwierania drzwi garażowych, lampka wyłącznika zapłonu, lampki sufitowe w drzwiach, oświetlenie na nogi, lampki toaletowe, wskaźniki i mierniki
32	ECU-B	7,5	System komunikacji Multiplex (system elektrycznego zamka drzwi, system bezpieczeństwa, system automatycznego blokowania drzwi, system automatycznego sterowania światłami, system opóźnienia wyłączenia reflektorów, system automatycznego wyłączania świateł tylnych, podświetlany system wejścia, system świateł do jazdy dziennej), system blokady tylnych drzwi, sterownik oraz system zamka przednich drzwi pasażera, wskaźniki i mierniki
33	MIR HTR	15	Ogrzewanie zewnętrznych lusterek wstecznych
34	RADY NR 1	20	System audio, system rozrywki dla tylnych siedzeń
58	GŁÓWNY	40	Układ rozruchowy, bezpieczniki „H-LP RH”, „H-LP LH” i „STA”.
59		30	System komunikacji Multiplex (system zamka elektrycznego, system bezpieczeństwa, system automatycznego zamykania drzwi)
63		30	Układ klimatyzacji z tyłu
64		40	Odmgławiacz tylnej szyby
65		50	Układ klimatyzacji z przodu
66	AIR SUS	50	Tylny system zawieszenia pneumatycznego z regulacją wysokości
67		60	Sterownik hamulca przyczepy, światła przyczepy (światła tylne), akumulator pomocniczy przyczepy
68	ALT	140	„AM1”, „PWR SEAT”, „TAIL”, „STOP”, „SUN ROOP”, „PANEL”, „OBD”, „MGŁA”, „PWR NR 1”, „PWR NR 2”, „PWR NR Bezpieczniki .5”, „PWR NO.3”, „PWR NO.4”, „AC INV”, „PWR OUTLET” i „SEAT HTR”
69	ABS	60	Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji (modele z napędem na dwa koła), aktywny system kontroli trakcji (modele z napędem na cztery koła)
70		50	Układ wtrysku powietrza
71	R/B	30	Bezpieczniki „A/F” i „BEZPIECZEŃSTWO”.

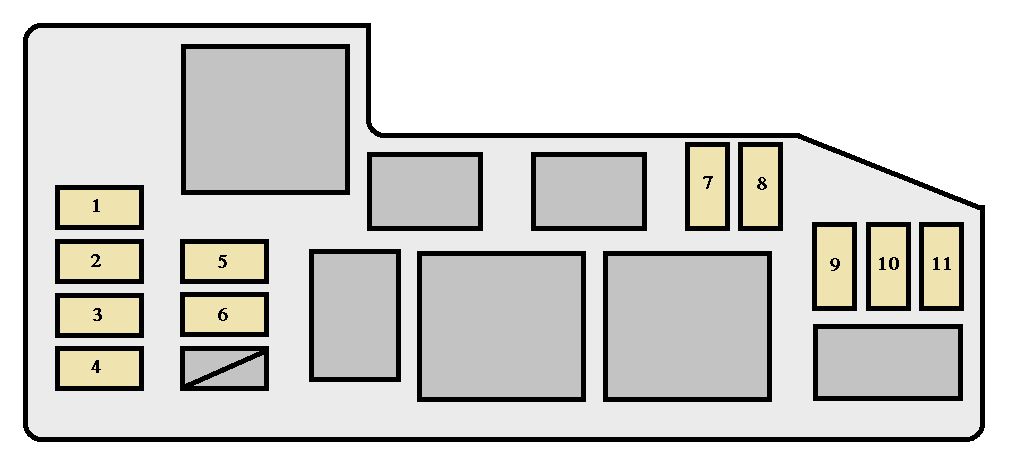

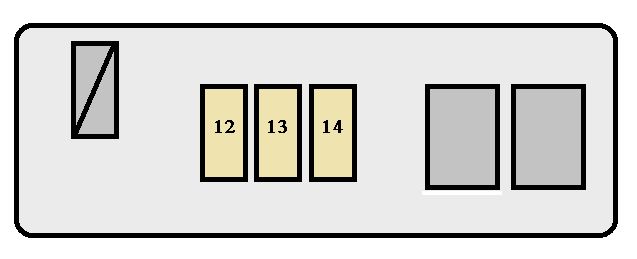

Skrzynka przekaźników komory silnika

Toyota Sequoia (2003-2007) - skrzynka bezpieczników i przekaźników

Numer	Nazwa	Ampery [A]	Opis
1	AIR SUS nr 2	10	Tylny system zawieszenia pneumatycznego z regulacją wysokości
2	RSE	7,5	System audio dla tylnych siedzeń, system rozrywki dla tylnych siedzeń
3	A/F	20	Czujnik A/F
4		15	System komunikacji multipleksowej
5		7,5	Odmgławiacze tylnej szyby, odmgławiacze zewnętrznych lusterek wstecznych, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
6	ECU-B2	7,5	Elektryczne tylne okno, system blokady tylnych drzwi
7	H-LP LL	10	Reflektor lewy (światło mijania) (z systemem świateł do jazdy dziennej)
8	H-LP RL	10	Reflektor prawy (światło mijania) (z systemem świateł do jazdy dziennej)
9	STA	7,5	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą
10	H-LP LH	10	Reflektor lewy (światło drogowe) (z systemem świateł do jazdy dziennej)
11	H-LP RH	10	Reflektor prawy (światło drogowe) (z systemem świateł do jazdy dziennej)
