Schemat skrzynek bezpieczników i przekaźników – Toyota RAV4 XA30

Dotyczy pojazdów nowych w latach:

2006, 2007, 2008, 2009, 2010, 2011, 2012.

Skrzynki bezpieczników w komorze silnika

Lokalizacja skrzynki bezpieczników

Lokalizacja

Opis

Skrzynka bezpieczników i przekaźników nr 1
2AD-FHV, 2AD-FTV: Jednostka sterująca wtryskiwaczem (EDU) (od grudnia 2008 r.)
2AD-FHV: Jednostka sterująca wtryskiwaczem (EDU) (do grudnia 2008 r.)
2AD-FTV: Jednostka sterująca wtryskiwaczem (EDU) (do grudnia 2008 r.)
Valvematic
Jednostka sterująca ABS
Skrzynka bezpieczników i przekaźników nr 2
Jednostka sterująca silnika
Jednostka sterująca skrzynią biegów
Jednostka sterująca wentylatora chłodzącego lub jednostka sterująca lewego wentylatora chłodzącego
Przekaźnik świecy żarowej
Prawa jednostka sterująca wentylatora chłodzącego
Przekaźnik wycieraczek reflektorów

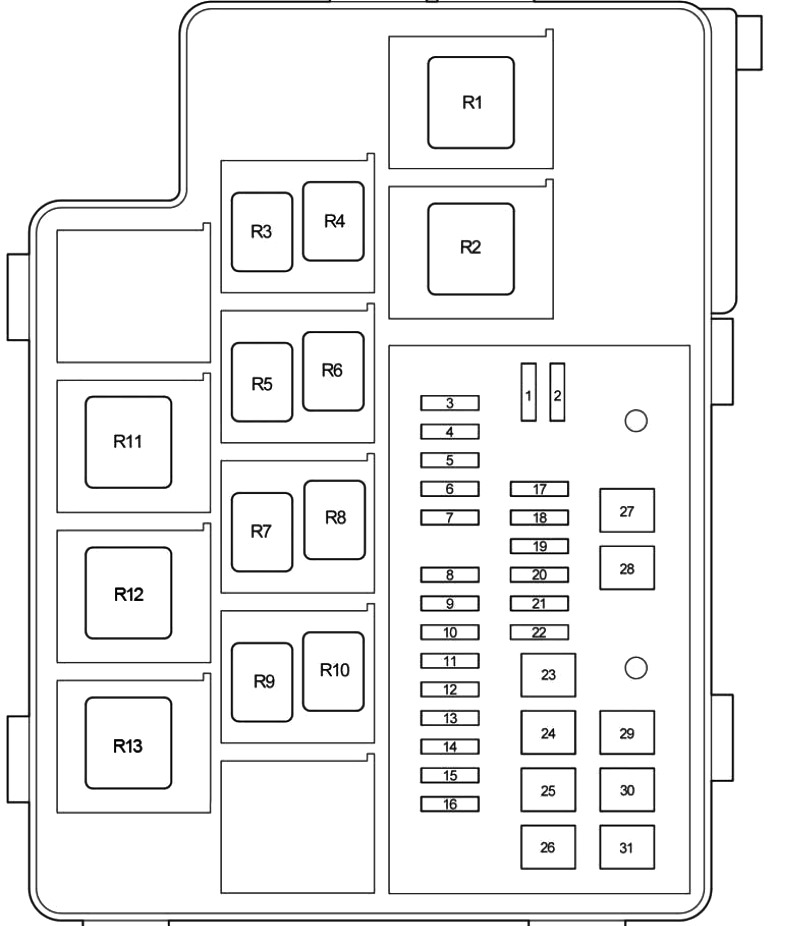

Skrzynka bezpieczników 1

Numer	Ampery [A]	Opis
1	–	Nieużywany
2	–	Nieużywany
3	–	Nieużywany
4	7,5	Klimatyzacja, elektryczne szyby
5	7,5	System ładowania
5	7,5	System audio (JBL)
6	20	Brak obwodu
7	–	Nieużywany
8	–	–
9	20	System nagłośnienia
10	10	Bezprzewodowy system zdalnego sterowania, główny korpus ECU, zegar, mierniki, wskaźniki i system kontroli stabilności pojazdu, elektryczny układ wspomagania kierownicy;
11	10	Oświetlenie wyłącznika zapłonu, oświetlenie wnętrza, oświetlenie toaletki, oświetlenie bagażnika, przednie oświetlenie osobiste, oświetlenie stóp
12	–	–
13	10	Reflektor lewy (światło drogowe)
14	10	Reflektor prawy (światło drogowe)
15	10	Reflektor lewy (światło mijania)
16	10	Reflektor prawy (światła mijania)
17	–	–
18	15	Gniazdo zasilania (115 V)
19	30	Holowanie przyczepy
20	25	Brak obwodu
21	–	Nieużywany
22	20	Odmrażacz do przedniej szyby
23	50	System klimatyzacji
24	50	Grzałka PTC
25	50	Grzałka PTC
26	50	Grzałka PTC
27	50	Bezpieczniki „GŁOWICA LL”, „GŁOWICA RL”, „GŁOWICA LH”, „GŁOWICA PRAW”
28	–	Nieużywany
29	30	bez zestawu holowniczego (z wyjątkiem 2GR-FE): Elektryczne wentylatory chłodzące
29	50	z pakietem holowniczym (2GR-FE): Elektryczne wentylatory chłodzące
30	30	bez zestawu holowniczego (z wyjątkiem 2GR-FE): Elektryczne wentylatory chłodzące
30	50	z pakietem holowniczym (2GR-FE): Elektryczne wentylatory chłodzące
31	30	Brak obwodu

Przekaźnik
R1		Opornik
R2		Reflektor
R3		Przekaźnik świateł do jazdy dziennej (nr 4)
R4		Przekaźnik świateł do jazdy dziennej (nr 3)
R5		Z wyjątkiem 2GR-FE: Elektryczny wentylator chłodzący (nr 3)
R6		Z wyjątkiem 2GR-FE: Elektryczny wentylator chłodzący (nr 2)
R7		Z wyjątkiem 2GR-FE: Elektryczny wentylator chłodzący (nr 1)
R8		Nieużywany
R9		Odmrażacz do przedniej szyby
R10		Przekaźnik świateł do jazdy dziennej (nr 2)
R11		Z wyjątkiem 2GR-FE: Grzałka PTC (PTC NO.3)
R12		Z wyjątkiem 2GR-FE: Grzałka PTC (PTC nr 2) 2GR-FE: Elektryczny wentylator chłodzący (nr 2)
R13		2GR-FE: Elektryczny wentylator chłodzący (nr 1) Z wyjątkiem 2GR-FE: Grzałka PTC (PTC nr 1)

Skrzynka bezpieczników 2

Numer	Ampery [A]	Opis
1	30	3ZR-FAE: Sterownik sterowania podnoszeniem zaworu
2	30	System audio (JBL)
3	30	System startowy
4	15	Sterowanie silnikiem, zapłon
5	10	Sygnalizatory awaryjne
6	10	Tempomat, elektronicznie sterowana skrzynia biegów i wskaźnik A/T, sterowanie silnikiem, system immobilizera silnika
7	7,5	System startowy
8	–	–
9	10	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
10	10	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
11	7,5	W; Od grudnia 2008 r.: Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
11	7,5	Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;
12	80	Układ żarzenia silnika
13	60	Elektryczny układ wspomagania kierownicy
14	80	Bezpieczniki „HEAD MAIN”, „ECU-B2”, „DOME”, „ECU-B”, „RAD NO.1”
15	120	Benzyna (bez zestawu holowniczego): bezpieczniki „ABS 1”, „ABS 2”, „RDI”, „CDS”, „HTR”, „HOWING”
15	140	Diesel (z pakietem holowniczym): bezpieczniki „ABS 1”, „ABS 2”, „RDI”, „CDS”, „HTR”, „HOWING”
16	50	Bezpieczniki „EFI MAIN”, „HORN”, „A/F”, „EDU”
17	–	Nieużywany
18	30	Układ przeciwblokujący, system kontroli trakcji, system kontroli stabilności pojazdu, system kontroli wspomagania zjazdu, system kontroli wspomagania ruszania pod górę
19	50	Układ przeciwblokujący, system kontroli trakcji, system kontroli stabilności pojazdu, system kontroli wspomagania zjazdu, system kontroli wspomagania ruszania pod górę
20	20	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki „EFI NO.1”, „EFI NO.2”, „EFI NO.3”
21	10	Klakson
22	25	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
23	20	Benzyna: czujnik A/F Diesel: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
23	15	3ZR-FAE: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa

Przekaźnik
R1		Przekaźnik VSC MTR
R2		Nieużywany
R3		Przekaźnik awarii VSC
R4		Zapłon (IG2)
R5		Przekaźnik BRK
R6		Klimatyzacja (MG CLT)
R7		Pompa paliwowa

Przedział pasażerski

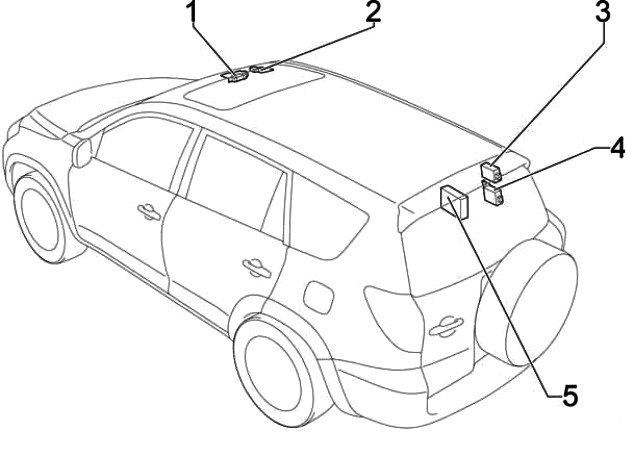

Lokalizacja

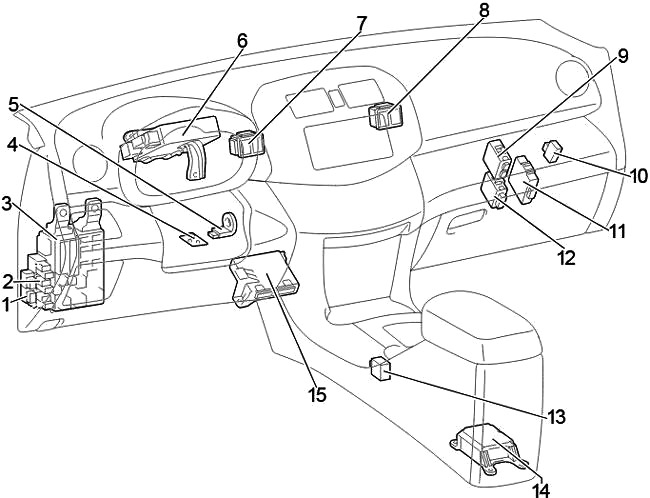

LHD (kierownica po lewej stronie)

Toyota RAV4 XA30 (2006-2012) - skrzynka bezpieczników i przekaźników

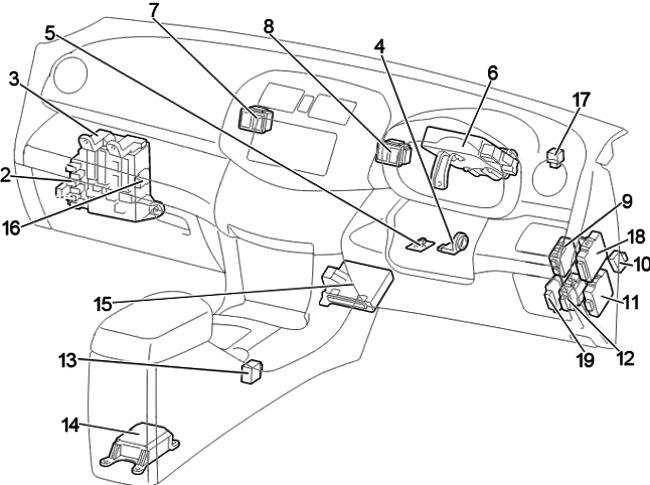

RHD (kierownica z prawej strony)

Toyota RAV4 XA30 (2006-2012) - skrzynka bezpieczników i przekaźników

Opis

LHD: Skrzynka przekaźników nr 2
Skrzynka przekaźnikowa nr 1
Skrzynka bezpieczników / ECM korpusu
Kluczowy wzmacniacz transpondera
Jednostka sterująca blokady kierownicy
Jednostka sterująca wspomagania kierownicy
Blok dystrybucyjny
Blok dystrybucyjny
Jednostka sterująca systemu monitorowania ciśnienia w oponach
Przekaźnik światła hamowania
Sterownik napędu na wszystkie koła
Automatyczny przekaźnik wycieraczek
Sterownik blokady dźwigni zmiany biegów
Centralna jednostka sterująca poduszką powietrzną
Wzmacniacz klimatyzatora
RHD: Przekaźnik rozrusznika (ST) (benzyna, przed grudniem 2008: olej napędowy z systemem bezkluczykowego otwierania i uruchamiania)
Zworka (przed grudniem 2008: silniki Diesla bez systemu bezkluczykowego otwierania i uruchamiania)
RHD: Przekaźnik kierunkowskazów (światła ostrzegawcze)
RHD: Jednostka sterująca antykradzieżowa
RHD: Jednostka sterująca z podwójną blokadą

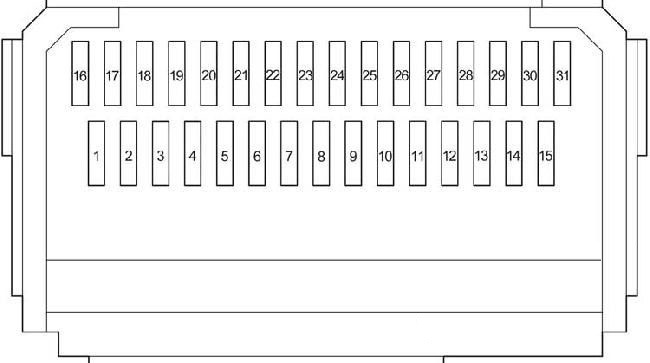

Skrzynka bezpieczników w przedziale pasażerskim

Lokalizacja skrzynki bezpieczników

Skrzynka bezpieczników znajduje się pod tablicą rozdzielczą (po lewej stronie), za pokrywą.

Toyota RAV4 XA30 (2006-2012) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	Nieużywany
2	15	Podgrzewacze siedzeń
3	25	Wycieraczki
4	15	Wycieraczka tylnej szyby
5	15	Spryskiwacz przedniej szyby, spryskiwacz tylnej szyby
6	10	Elektryczne wentylatory chłodzące, układ przeciwblokujący, system kontroli trakcji, system kontroli stabilności pojazdu, system kontroli wspomagania zjazdu, system kontroli wspomagania ruszania pod górę, system Active Torque Control 4WD, system automatycznej blokady zmiany biegów, system klimatyzacji, główny sterownik ECU , elektryczny szyberdach, odmrażacz do wycieraczek, światła stop/tylne, elektryczne wspomaganie kierownicy, zegar, auto antyodblaskowe w lusterku wstecznym
7	10	Układ klimatyzacji, odmgławiacz tylnej szyby
8	7,5	Pokładowy system diagnostyczny
9	10	Światła stopu/tylne, wysoko zamontowane światło stopu, automatyczna blokada zmiany biegów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ przeciwblokujący, układ kontroli trakcji, układ kontroli stabilności pojazdu, układ wspomagania zjazdu ze wzniesienia, wspomaganie ruszania pod górę
10	–	Nieużywany
11	25	Główny korpus ECU, system zamka drzwi zasilania
12	25	Bezpieczniki „ACC”, „CIG”
13	7,5	System aktywnej kontroli momentu obrotowego 4WD
14	15	Przednie światła przeciwmgielne
15	7,5	System startowy
16	10	Światła tylne, światła postojowe, oświetlenie tablicy rejestracyjnej, przednie światła przeciwmgielne, tylne światła przeciwmgielne
17	7,5	Zegar, oświetlenie tablicy przyrządów, system audio
18	10	Światła buck-up, system ładowania
19	20	Elektryczne szyby (drzwi przednie)
20	20	Okna elektryczne
21	20	Okna elektryczne
22	25	Elektryczny szyberdach
23	15	Zapalniczka
24	7,5	System audio, gniazdka elektryczne, sterowanie lusterkiem wstecznym, automatyczna blokada zmiany biegów, główny sterownik ECU, zegar
25	–	Nieużywany
26	10	Grzejniki zewnętrzne z tyłu
27	15	Gniazdka elektryczne
28	–	Nieużywany
29	10	Tylne światło przeciwmgielne
30	7,5	System poduszek powietrznych SRS, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, światła stop/tylne, układ rozruchowy
31	7,5	Licznik i mierniki

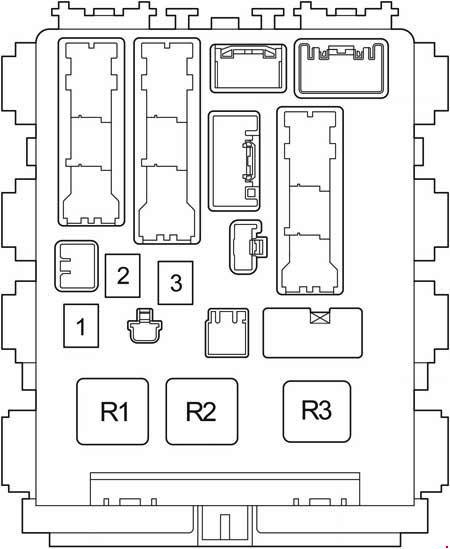

Z drugiej strony pudełka można dołączyć poszczególne elementy.

Numer	Ampery [A]	Opis
1	30	Okna elektryczne
2	30	Odmgławiacz tylnej szyby, bezpiecznik „MIR HTR”
3	30	Fotel elektryczny

Przekaźnik
R1		Zapłon (IG1)
R2		Grzałka (ręczna klimatyzacja) Krótki trzpień (automatyczna klimatyzacja)
R3		LHD: migacz kierunkowskazów

Skrzynka przekaźnikowa

Toyota RAV4 XA30 (2006-2012) - skrzynka bezpieczników i przekaźników

Numer	Przekaźnik
R1	Rozrusznik (ST CUT)
R2	LHD: Rozrusznik (ST) (benzyna, przed grudniem 2008: Diesel z systemem wjazdu i rozruchu) LHD: Krótki sworzeń (przed grudniem 2008: Diesel bez systemu wjazdu i rozruchu)
R3	Przednie światło przeciwmgielne (FR FOG)
R4	Tylne światło przeciwmgielne (RR FOG) Gniazdo zasilania (115 V)
R5	Akcesoria (ACC)
R6	Gniazdo zasilania (PWR OUTLET)
