Schemat skrzynek bezpieczników i przekaźników – Toyota RAV4 (SXA1)
Dotyczy pojazdów nowych w latach:
1994, 1995, 1996, 1997.

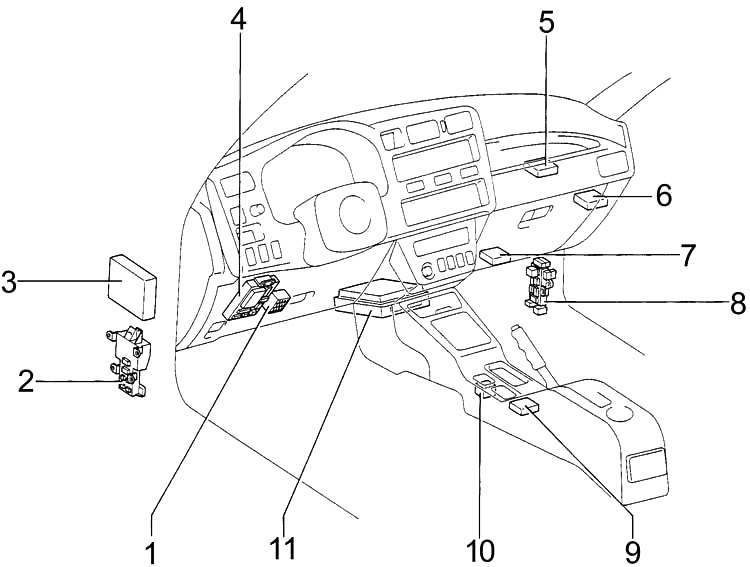

Przedział pasażerski
- Skrzynka bezpiecznikowa
- Skrzynka przekaźnikowa
- ABS ECU
- Skrzynka bezpieczników №2
- Wzmacniacz klimatyzacji
- Przekaźnik kontroli zamka drzwi
- ECU tempomatu
- Skrzynka bezpieczników №3
- Zespół czujnika poduszki powietrznej
- ECU blokady zmiany biegów
- Moduł sterujący silnika

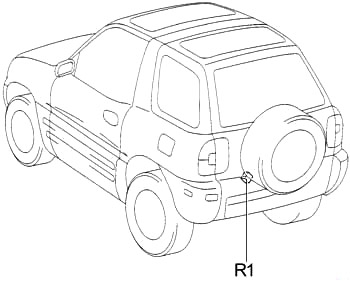

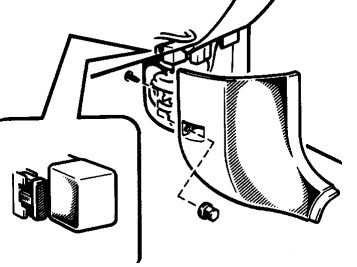

R1 – Tylny przekaźnik wycieraczek

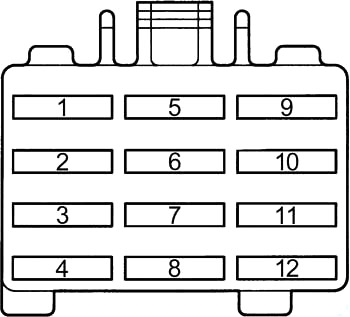

Schemat skrzynki bezpieczników w przedziale pasażerskim

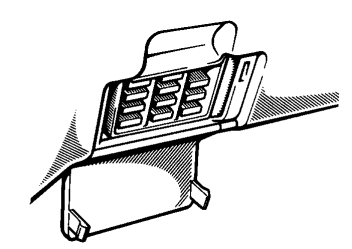

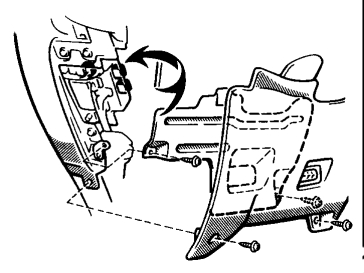

Panel bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.
| Numer |
Ampery [A] |
Opis |
| 1 |
10 |
Światła tylne, światła postojowe, oświetlenie tablicy rejestracyjnej, oświetlenie wnętrza |
| 2 |
11 |
Wskaźniki i liczniki, wskaźniki przypomnienia serwisowego (z wyjątkiem świateł ostrzegawczych rozładowania i otwartych drzwi), światła cofania, system klimatyzacji, elektryczne szyby, odmgławiacz tylnej szyby, centralny system blokady mechanizmu różnicowego, elektronicznie sterowany system automatycznej skrzyni biegów |
| 3 |
7,5 |
Włącz światła sygnalizacyjne |
| 4 |
15 |
Zapalniczka, zegar, samochodowy system audio, elektryczne lusterka wsteczne |
| 5 |
7,5 |
Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 6 |
7,5 |
Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, lampka ostrzegawcza rozładowania |
| 7 |
7,5 |
Układ przeciwblokujący, elektronicznie sterowana automatyczna skrzynia biegów |
| 8 |
20 |
Wycieraczki i spryskiwacz przedniej szyby, wycieraczka i spryskiwacz tylnej szyby |
| 9 |
– |
– |
| 10 |
7,5 |
System poduszek powietrznych SRS |
| 11 |
7,5 |
System diagnostyki pokładowej |
| 12 |
10 |
Światła stopu |

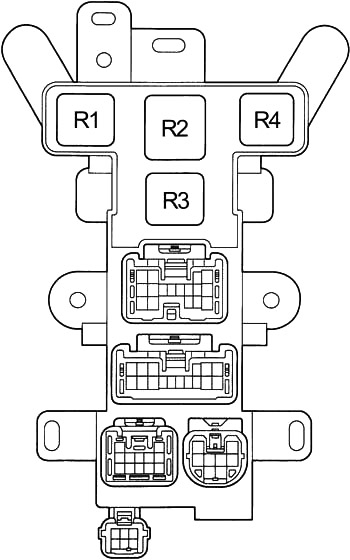

Skrzynka przekaźnikowa
| Numer |
Przekaźnik |
| R1 |
Przekaźnik otwarcia obwodu |
| R2 |
– |
| R3 |
Włącznik sygnału migacza |
| R4 |
– |
Skrzynka bezpieczników 2
| Numer |
Ampery [A] |
Opis |
| 1 |
30 |
Okna elektryczne, system zamków drzwi elektrycznych |
| 2 |
30 |
Odmgławiacz tylnej szyby |
| 3 |
40 |
Bezpieczniki „CIG&RAD”, „WIPER”, „WSKAŹNIK”, „ECU-IG”, „TURN”, „TAIL” i „PANEL” |
| 4 |
– |
Filtr hałasu |
| Przekaźnik |
| R1 |
Odmgławiacz |
| R2 |
Główny przekaźnik zasilania |
| R3 |
Światła tylne |
| R4 |
Przekaźnik integracyjny |
Skrzynka bezpieczników 3
| Numer |
Ampery [A] |
Opis |
| 1 |
7,5 |
System klimatyzacji |
| 2 |
– |
– |
| Przekaźnik |
| R1 |
Podgrzewacz |

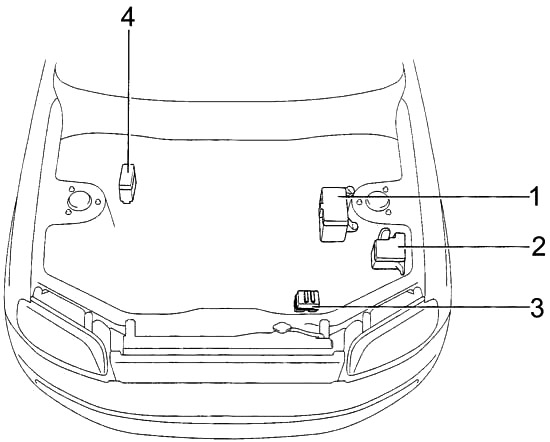

Komora silnika
- Skrzynka bezpiecznikowa
- Skrzynka przekaźnikowa
- Przekaźnik ABS
- Topliwy blok łącza

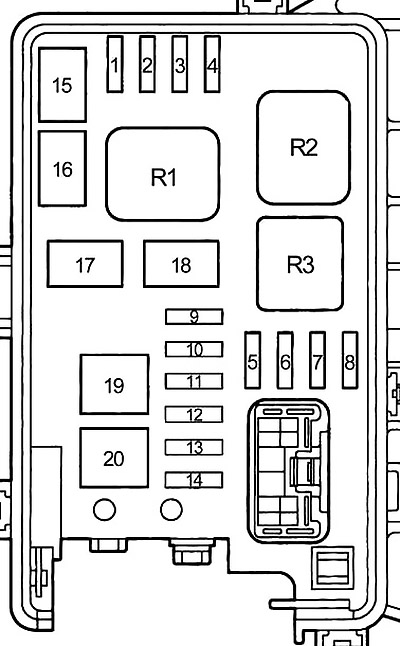

Schemat skrzynki bezpieczników w komorze silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
– |
– |
| 2 |
– |
– |
| 3 |
15 |
Reflektor lewy |
| 4 |
15 |
Reflektor prawy |
| 5 |
– |
– |
| 6 |
– |
– |
| 7 |
15 |
Zapasowy bezpiecznik |
| 8 |
10 |
Zapasowy bezpiecznik |
| 9 |
5 |
System ładowania |
| 10 |
– |
– |
| 11 |
15 |
Reflektory awaryjne, klaksony |
| 12 |
15 |
Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 13 |
15 |
Światła osobiste, światło ostrzegawcze otwartych drzwi, zegar |
| 14 |
20 |
Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ ładowania |
| 15 |
30 |
Elektryczny wentylator chłodzący |
| 16 |
30 |
Elektryczny wentylator chłodzący |
| 17 |
– |
– |
| 18 |
30 |
Układ rozruchowy, reflektory |
| 19 |
60 |
-1997: Układ przeciwblokujący |
| 20 |
– |
– |
| Przekaźnik |
| R1 |
Główny |
| R2 |
Reflektory |
| R3 |
Rozrusznik |

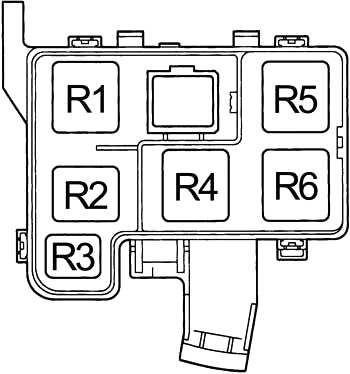

Skrzynka przekaźnikowa
| Numer |
Przekaźniki |
| R1 |
Główny EFI |
| R2 |
Elektryczny wentylator chłodzący (№1) |
| R3 |
Klakson |
| R4 |
Elektryczny wentylator chłodzący (№3) |
| R5 |
Sprzęgło magnetyczne (A/C) |
| R6 |
Elektryczny wentylator chłodzący (№2) |
Topliwy blok łącza
| Numer |
Bezpiecznik |
Ampery [A] |
Opis |
| 1 |
MAIN |
80 |
Bezpieczniki „AM 2”, „HAZ-HORN”, „EFI”, „DOME”, „RADIO” i „ALT-S” |
| 2 |
ALT |
100 |
Światła tylne, bezpieczniki „ABS”, „RADIO”, „HTR”, „AM 1”, „POWER”, „STOP” i „DEF” |
| 3 |
HTR |
50 |
System klimatyzacji |
