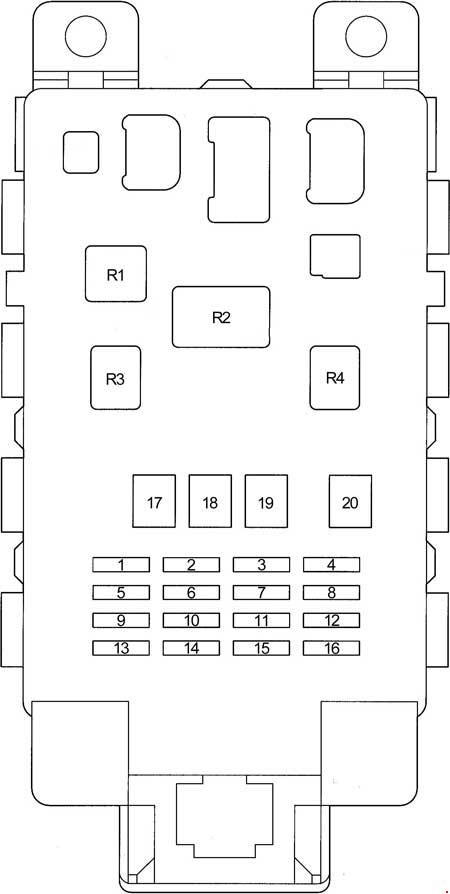

| 1 |
10A – Przyrządy, ABS, klimatyzacja, światła cofania, system ładowania, zestaw wskaźników, podwójny zamek, sterownik zamka drzwi, sterownik silnika, sterownik skrzyni biegów, światła do jazdy dziennej, brzęczyk ostrzegawczy, szyberdach, elektryczne szyby, blokada wybieraka skrzyni biegów bieg, kierunkowskazy, alarm, nagrzewnica |
| 2 |
10А Podgrzewana szyba tylna, podgrzewane lusterka |
| 20А DEF – Podgrzewana szyba tylna, podgrzewane lusterka |
| 3 |
25A D / L – Podwójny zamek, centralka zamka drzwi |
| 4 |
7,5A TAIL – Przednie światło przeciwmgielne, reflektory, regulacja zasięgu reflektorów, brzęczyk ostrzegawczy, tylne światło przeciwmgielne, światło boczne |
| 5 |
– |
| 6 |
20A WIPER – Przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz, zamek drzwi |
| 7 |
7,5А ECU − B – Reflektory, tylne światło przeciwmgielne |
| 8 |
15A FOG – Przednie światło przeciwmgielne |
| 9 |
15A ACC – Zapalniczka, zegar, zestaw wskaźników, brzęczyk ostrzegawczy, wyświetlacz wielofunkcyjny, gniazdo, system audio, lusterka elektryczne |
| 10 |
7,5A ECU-IG – ABS, oświetlenie wnętrza, wyświetlacz wielofunkcyjny, nagrzewnica dodatkowa (PTC), wentylator chłodzący, system poduszek powietrznych SRS, nagrzewnica |
| 11 |
7,5А OBD – złącze diagnostyczne |
| 12 |
10А HAZ – Kierunkowskazy, alarm |
| 13 |
7,5A AC – Klimatyzacja, nagrzewnica |
| 14 |
10A S-HTR – Podgrzewane siedzenia |
| 15 |
– |
| 16 |
10A STOP – sterownik silnika, sterownik skrzyni biegów, blokada wybieraka skrzyni biegów, światło hamowania |
| 17 |
50А AM1 – Bezpieczniki: „ACC”, „GAUGE”, „DEF” („DEF RLY”,), „S-HTR”, „WIPER”, „ECU − IG” |
| 18 |
30A – Okna, szyberdach |
| 19 |
40А HTR – Klimatyzacja, nagrzewnica |
| 20 |
30A DEF – Podgrzewana szyba tylna, podgrzewane lusterka |
| Przekaźniki |
| R1 |
Podgrzewacz |
| R2 |
Światła awaryjne (kierunkowskazy) |
| R3 |
Przekaźnik mocy (okna, szyberdach) |
| R4 |
Pompa paliwa (otwarcie obwodu (C / OPN)) |
