Toyota HiAce (2004-2013) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 24 stycznia, 2023
Toyota HiAce (2004-2013) - skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Toyota HiAce (H200)

Dotyczy pojazdów produkowanych w latach:

2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.



Przedział pasażerski

Ruch lewostronny

Toyota HiAce (2004-2013) - skrzynka bezpieczników i przekaźników



Kierownica po prawej stronie

Toyota HiAce (2004-2013) - skrzynka bezpieczników i przekaźników

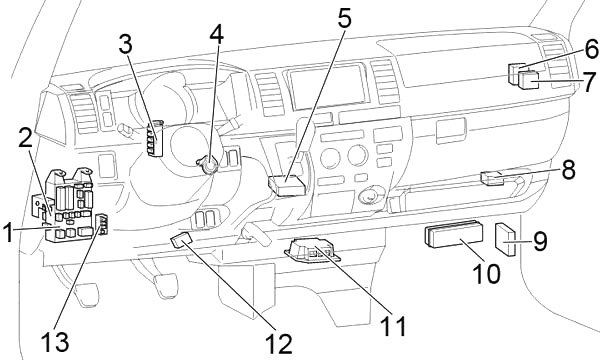

  1. Skrzynka bezpiecznikowa
  2. Przekaźnik integracyjny
  3. Blok przyłączeniowy
  4. Wzmacniacz klucza transpondera
  5. ECU sterowania blokadą zmiany biegów
  6. Wzmacniacz klimatyzacji
  7. Ostrzeżenie o prześwicie ECU
  8. Dodatkowa skrzynka bezpieczników
  9. ECU sterowania skrzynią biegów
  10. Skrzynka przekaźników
  11. Centrum montażu czujnika poduszki powietrznej
  12. Sterownik silnika turbo
  13. Złącze połączeniowe (CAN)



Schemat skrzynki bezpieczników w przedziale pasażerskim

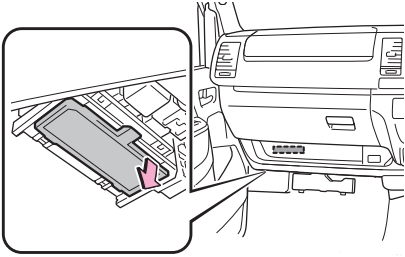

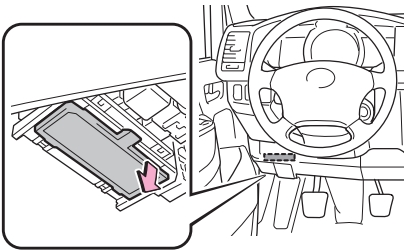

Panel bezpieczników znajduje się pod lewą stroną deski rozdzielczej. Usuń osłonę.

Ruch lewostronny

Toyota HiAce (2004-2013) - skrzynka bezpieczników i przekaźników

Kierownica po prawej stronie

Toyota HiAce (2004-2013) - skrzynka bezpieczników i przekaźników

Toyota HiAce (2004-2013) - skrzynka bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 – –  –
2 ACCL INT LCK 25  –
3 WIP 25 Wycieraczki
4 RR WIP-WSH 15 Wycieraczki i spryskiwacz tylnej szyby
5 WSH 20 Wycieraczki i spryskiwacz szyby, wycieraczki i spryskiwacz tylnej szyby
6 ECU-IG 7,5 Układ klimatyzacji, układ sterowania automatyczną blokadą zmiany biegów, układ przeciwblokujący, układ samozamykacza drzwi przesuwnych, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system komunikacji multipleksowej
7 10 Wskaźniki i mierniki, tylne kierunkowskazy, światła stop/tylne, światła cofania, odmgławiacz tylnej szyby, elektryczne wentylatory chłodzące, system ładowania, system klimatyzacji, elektryczne szyby
8 OBD 7,5 System diagnostyki pokładowej
9 10 Tylne kierunkowskazy, światła stop/tylne, światła cofania, wysokie światło stopu
10 – –  –
11 30 Elektryczne szyby, elektryczny zamek w drzwiach
12 RR HTR 15 System klimatyzacji
13 – –  –
14 15 Przed kwietniem 2012: Przednie światło przeciwmgielne
10 Od kwietnia 2012: Przednie światło przeciwmgielne
15 AM1 30 Wszystkie elementy w bezpiecznikach „ACC” i „CIG”, układ rozruchowy
16 10 Przednie światła pozycyjne, tylne kierunkowskazy, światła stop/tylne, światła cofania, oświetlenie tablicy rejestracyjnej, zegar, oświetlenie tablicy rozdzielczej, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
17 PŁYTA 10 Oświetlenie tablicy przyrządów
18 10 System klimatyzacji
19 – –  –
20 – –  –
21 – –  –
22 – –  –
23 CIG 15 Zapalniczka
24 AKC 7,5 Elektryczne lusterko wsteczne, system sterowania blokadą automatycznej skrzyni biegów
25 – –
26 ELS 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
27 AC100V 15  –
28 15 Tylne kierunkowskazy, światła stop/tylne, światła cofania
29 – –  –
30 IGN 15 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą, system poduszek powietrznych SRS
31 MET IGN 10 Licznik i mierniki
Zobacz także:  Toyota Celica (1999-2005) - skrzynka bezpieczników i przekaźników

Toyota HiAce (2004-2013) - skrzynka bezpieczników i przekaźników

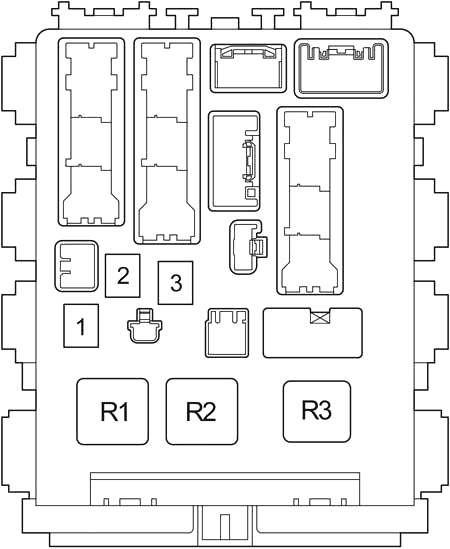

Numer Nazwa Ampery [A] Opis
1 MOC 30 Elektryczne szyby
2 OBR 30 Odmgławiacz tylnej szyby
3 – –  –

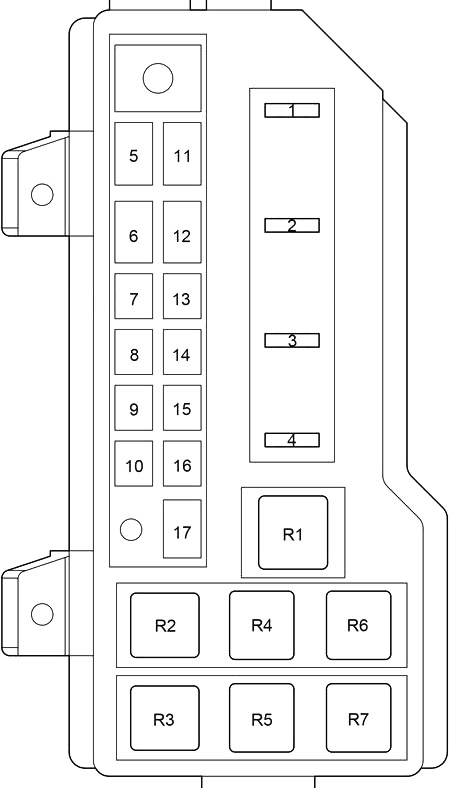

Przekaźnik
R1 Zapłon (IG1)
R2 Nagrzewnica (HTR)
R3 Migacz



Skrzynka przekaźników

Jest pod schowkiem. Naciśnij zatrzask i zdejmij pokrywę.

Toyota HiAce (2004-2013) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15  –
2 15  –
3 15 Lewy reflektor
4 15 Prawy reflektor
5 7,5 Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, wskaźniki i mierniki
6 7,5 System klimatyzacji
7 – –  –

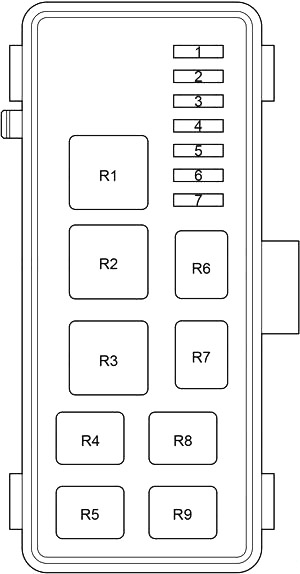

Przekaźnik
R1  –
R2 Reflektor (GŁOWICA)
R3  –
R4 Rozrusznik (ST)
R5 (OSV)
R6  –
R7 Przednie światło przeciwmgielne (FR FOG)
R8 Sprzęgło sprężarki klimatyzacji (MG CLT)
R9 (INJ/IGN)
Zobacz także:  Toyota Avalon XX20 (2000-2004) - skrzynka bezpieczników i przekaźników

Toyota HiAce (2004-2013) - skrzynka bezpieczników i przekaźników

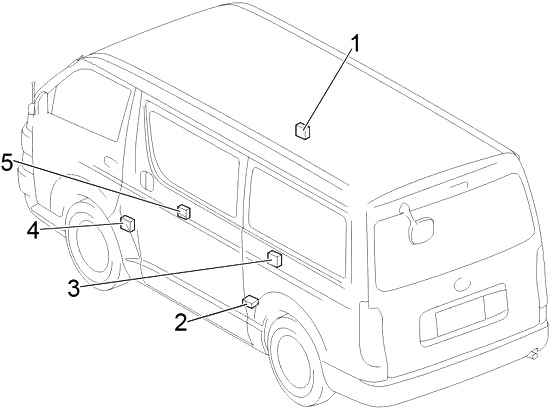

  1. Przekaźnik kontroli drzwi (prawych)
  2. Przekaźnik sterowania drzwiami (drzwi przesuwane elektrycznie)
  3. Odbiornik sterowania drzwiami
  4. Przekaźnik kontroli drzwi (lewych)
  5. Przekaźnik otwierania drzwi

Komora silnika

Toyota HiAce (2004-2013) - skrzynka bezpieczników i przekaźników

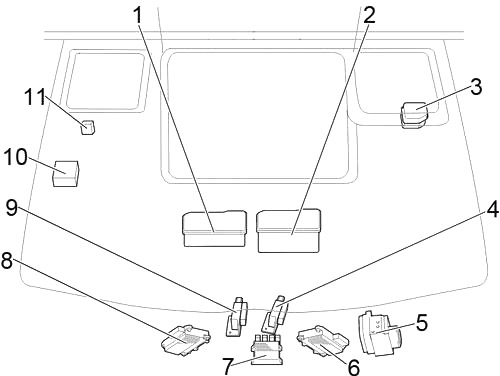

  1. 1KD-FTV, 2KD-FTV, 5L-E: skrzynka bezpieczników
  2. 1TR-FE, 2TR-FE: Skrzynka bezpieczników
  3. Dodatkowa skrzynka bezpieczników
  4. Przed sierpniem 2010 r.: Wentylator chłodzący ECU nr 2
  5. ECU kontroli poślizgu z siłownikiem
  6. Od sierpnia 2010: Wentylator chłodzący ECU nr 2
  7. Sterownik wtryskiwacza (EDU)
  8. Od sierpnia 2010: Wentylator chłodzący ECU nr 1
  9. Przed sierpniem 2010 r.: Wentylator chłodzący ECU nr 1
  10. Sterownik silnika
  11. 1TR-FE, 2TR-FE: sterownik wtrysku powietrza
    1KD-FTV, 2KD-FTV: sterownik wtrysku (EDU)



Schemat skrzynki bezpieczników komory silnika

Naciśnij zatrzask i zdejmij pokrywę.

Toyota HiAce (2004-2013) - skrzynka bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 A/F 15 1TR-FE, 2TR-FE: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
EDU 25 1KD-FTV, 2KD-FTV, 5L-E: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
2 HAZ-ROG 15 Klaksony, migacz awaryjny
3 EFI 20 1TR-FE, 2TR-FE: elektronicznie sterowana pompa paliwa, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą
25 1KD-FTV, 2KD-FTV, 5L-E: elektronicznie sterowana pompa paliwowa, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą
4 – –  –
5 ALT 140 Wszystkie komponenty w bezpiecznikach „MAIN3”, „FAN1”, „FAN2” i „GLOW”.
150 Furgon chłodniczy: Wszystkie komponenty w bezpiecznikach „MAIN3”, „FAN1”, „FAN2” i „GLOW”
6 50 1TR-FE, 2TR-FE: System kontroli emisji
80 1KD-FTV, 2KD-FTV, 5L-E: Układ żarzenia silnika
7 50 Wszystkie komponenty w bezpiecznikach „A/F”, „HAZ-HORN” i „EFI”.
8 WENTYLATOR2 50 Elektryczne wentylatory chłodzące
9 WENTYLATOR3 30 1KD-FTV, 2KD-FTV, 5L-E: elektryczne wentylatory chłodzące
10 WENTYLATOR1 50 Elektryczne wentylatory chłodzące
11 PTC1 50 1KD-FTV, 2KD-FTV: Grzałka PTC
12 GŁÓWNY4 120 Wszystkie komponenty w „WELCAB”, „AC100V”, „RR FOG”, „RR HTR”, „OBD”, „STOP”, „AM1”, „DOOR”, „FR FOG”, „PWR”, „DEF”, Bezpieczniki „ELS”, „TAIL”, „PANEL”, „ECU-IG”, „WIP”, „WSH”, „GAUGE”, „RR WIP-WSH” i „A/C”
13 – –  –
14 HTR 40 System klimatyzacji
15 – –  –
16 RR CLR 30 Klimatyzator z tyłu
17 PTC2 50 1KD-FTV, 2KD-FTV: Grzałka PTC

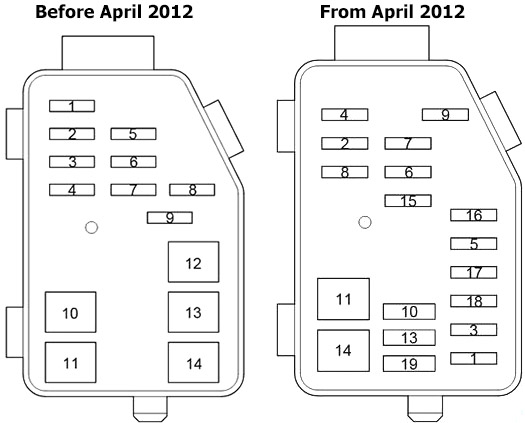

Przekaźnik
R1 1TR-FE, 2TR-FE: Klimatyzator tylny (RR CLR)
R2 1KD-FTV, 2KD-FTV, 5L-E: System żarzenia silnika (GLOW)
R3 1KD-FTV, 2KD-FTV, 5L-E: Klimatyzator tylny (RR CLR)
R4 1KD-FTV, 2KD-FTV: Grzałka PTC (PTC2)
R5 Elektryczne wentylatory chłodzące (FAN1)
R6 1KD-FTV, 2KD-FTV: Grzałka PTC (PTC1)
R7 Elektryczne wentylatory chłodzące (FAN2)
Zobacz także:  Toyota Aygo AB40 (2014-2022) - skrzynka bezpieczników i przekaźników

Dodatkowa skrzynka bezpieczników

Toyota HiAce (2004-2013) - skrzynka bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 ECU-B 10 System komunikacji multipleksowej, system samozamykacza drzwi przesuwnych, system klimatyzacji, bezprzewodowy system zdalnego sterowania
2 ETCS 10 1TR-FE (od kwietnia 2012 r.), 2TR-FE: Elektroniczny system sterowania przepustnicą
A/F 15 1KD-FTV z DPF: nagrzewnica A/F, elektronicznie sterowana pompa paliwowa
3 PSD 25 System zamykania drzwi przesuwnych
4 ABS SOL 25 System zapobiegania blokady kół
5 TVSS 15
6 10 Oświetlenie osobiste, oświetlenie wewnętrzne, oświetlenie stopni, wskaźniki i mierniki
7 RADIO 15 System nagłośnienia
8 ALT-S 7,5 Ładowanie
9 DCC 30 Wszystkie elementy w bezpiecznikach „RADIO” i „DOME”.
10 40 Reflektor
11 ABS MTR 40 System zapobiegania blokady kół
12 – – Przed kwietniem 2012: –
13 30 System zamykania drzwi przesuwnych
14 AM2 30 Wszystkie elementy bezpieczników „IGN” i „MET IGN”, układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
15 – – Od kwietnia 2012: –
16 – – Od kwietnia 2012: –
17 – – Od kwietnia 2012: –
18 – – Od kwietnia 2012: –
19 – – Od kwietnia 2012: –
